Hoonete mõõdistus – 3D laserskaneerimine, töövoog ja sobiva tehnoloogia valik

SEO-artikli tööversioon | Vertz 3D

Hoonete mõõdistus tähendab olemasoleva hoone, ruumi, konstruktsiooni või tootmiskeskkonna tegeliku geomeetria digitaalset fikseerimist. Professionaalse 3D mõõdistuse eesmärk ei ole lihtsalt saada visuaalselt atraktiivset pilti, vaid luua kontrollitav ruumiandmestik, mida saab kasutada projekteerimisel, rekonstrueerimisel, as-built dokumentatsioonis, BIM-töövoos, tootmises, paigalduse planeerimisel ja digitaalteisiku loomisel.

Visuaali placeholderPilt lisatakse hiljem
Artikli ülemise visuaali koht.
← Tagasi teadmistebaasiArtikli algusesse ↑

Mis on arhitektuuriline 3D skaneerimine?

Arhitektuurilises skaneerimises kasutatakse laser-, pildi- ja positsioneerimistehnoloogiaid, et muuta füüsiline keskkond digitaalseks 3D-andmestikuks. Levinumad lahendused on terrestrilised laserskannerid (TLS), mobiilsed SLAM-skannerid, UAV-d ehk droonid ning LiDAR-anduriga telefonid ja tahvelarvutid. Need tehnoloogiad ei ole siiski samaväärsed: nende mõõtetäpsus, ulatus, andmetihedus, töökiirus ja sobivus professionaalse dokumentatsiooni koostamiseks erinevad märkimisväärselt.

Milliste seadmetega hooneid mõõdistatakse?

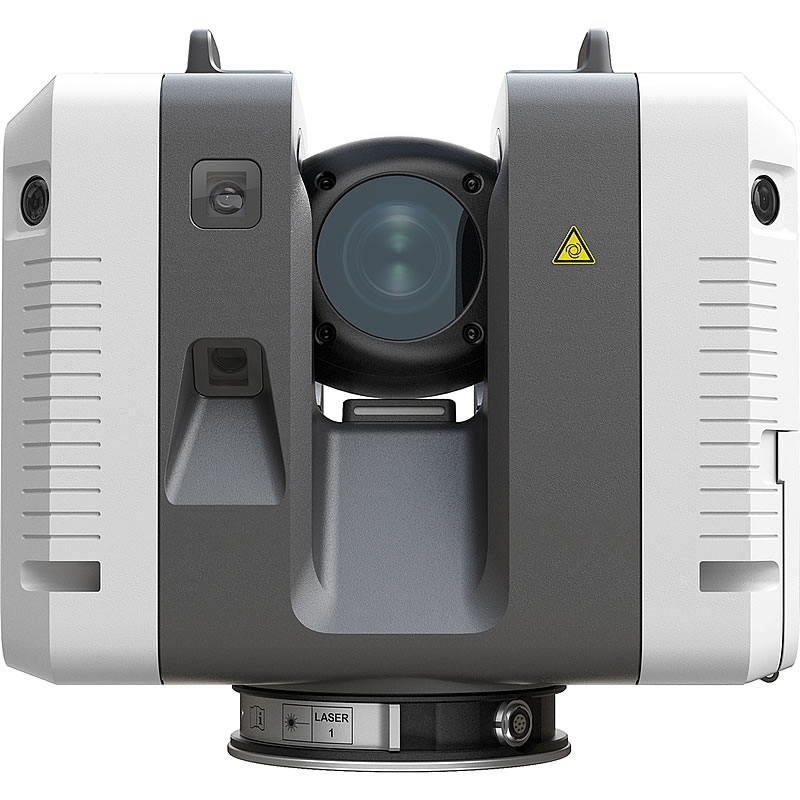

Terrestrilised laserskannerid (TLS)

TLS-skanner paigaldatakse tavaliselt statiivile ning mõõdistus koosneb järjestikustest skannipositsioonidest ehk skanniseisudest. Professionaalsed seadmed, näiteks Leica RTC360, FARO Focus S70 ja Trimble X9, sobivad detailseks siseruumide, fassaadide, konstruktsioonide, treppide ja tööstusobjektide mõõdistamiseks. TLS-i tugevus on kõrge geomeetriline kvaliteet ja kontrollitav töövoog. Leica RTC360 ametliku spetsifikatsiooni järgi on täieliku kupli skanni ja HDR-pildi andmehõive 6 mm @ 10 m lahutusel alla kahe minuti; madalama lahutusega režiimid võivad olla oluliselt kiiremad.

Pildi placeholder

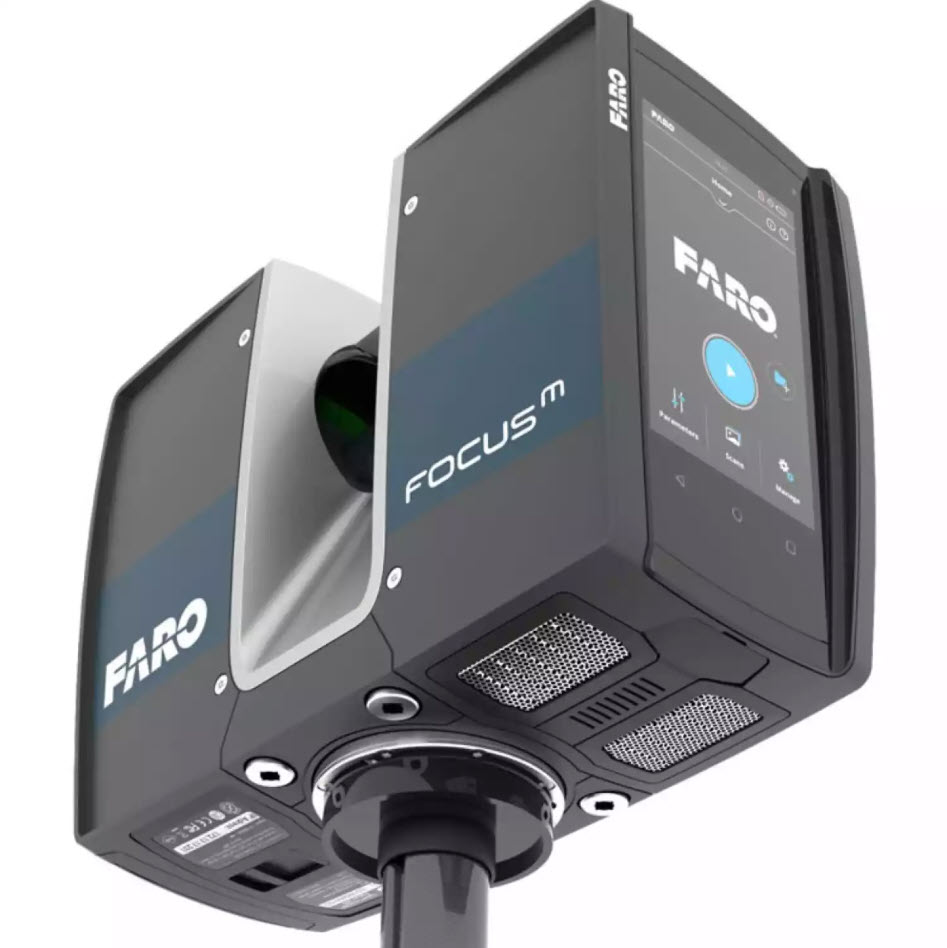

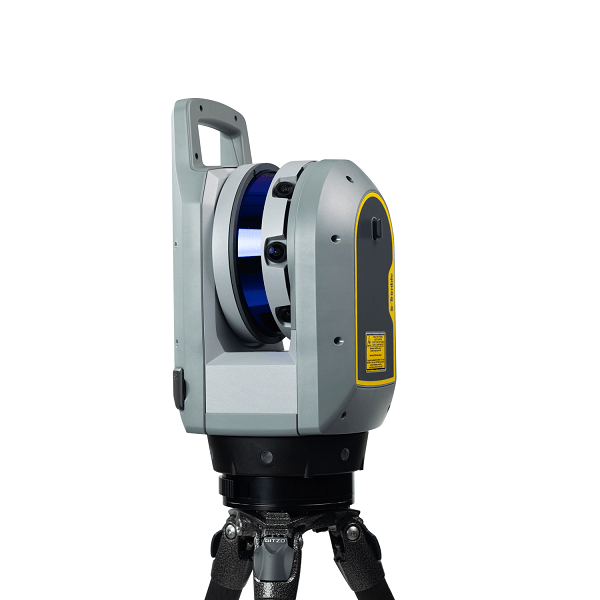

PILDIKOHT Leica RTC360PILDIKOHT FARO Focus S70PILDIKOHT Trimble X9
Artikli lähtefailis märgitud visuaali koht.

TLS-i miinus on suurem välitöö- ja järeltöötlusmaht. Keerukas hoone nõuab paljusid skanniseise, sest skanner mõõdab eelkõige seda, mis jääb tema vaatevälja. Pärast välitööd tuleb skannid registreerida ühisesse koordinaatsüsteemi, kontrollida tolerantsid, eemaldada müra ning eksportida kliendile sobiv andmestik. Leica töövoos kasutatakse selleks muu hulgas Cyclone REGISTER/REGISTER 360 tarkvara; FARO SCENE toetab automaatset, interaktiivset ja hübriidset registreerimist.

  • Väga detailne ja kontrollitav 3D-andmestik, sobib professionaalseks as-built tööks.
  • Rohkem skanniseise tähendab rohkem välitööd, suuremat andmemahtu ja pikemat registreerimist.
  • Klaas, peeglid, väga tumedad ja läbipaistvad pinnad võivad tekitada müra või lünki.
  • Seadmed, litsentsid, tööjaamad, salvestusruum ja kvalifitseeritud tööjõud moodustavad olulise osa teenuse omahinnast.

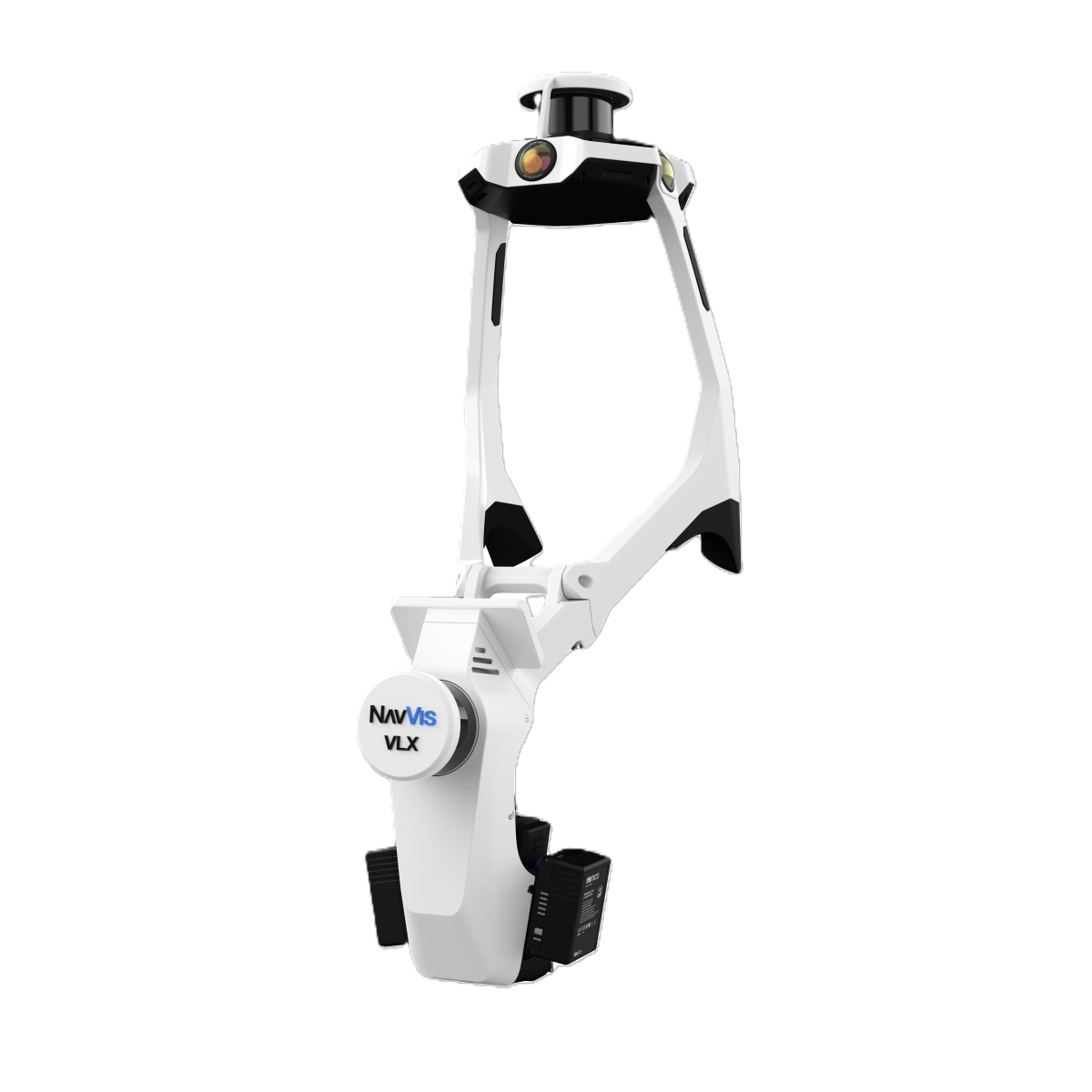

Mobiilsed SLAM-skannerid

SLAM (Simultaneous Localization and Mapping) seadmed koguvad andmeid liikumise ajal. Neid kasutatakse suurte ruumide, koridoride ja kiiret kaardistamist vajavate objektide puhul. Nende eelis on välitöö kiirus, kuid punktipilv on üldjuhul vähem terav ja geomeetriliselt vähem stabiilne kui kvaliteetsel staatilisel TLS-mõõdistusel. Pikkades koridorides, väheste eristuvate tunnustega ruumides või halvasti planeeritud trajektooril võib tekkida triiv.

Pildi placeholder

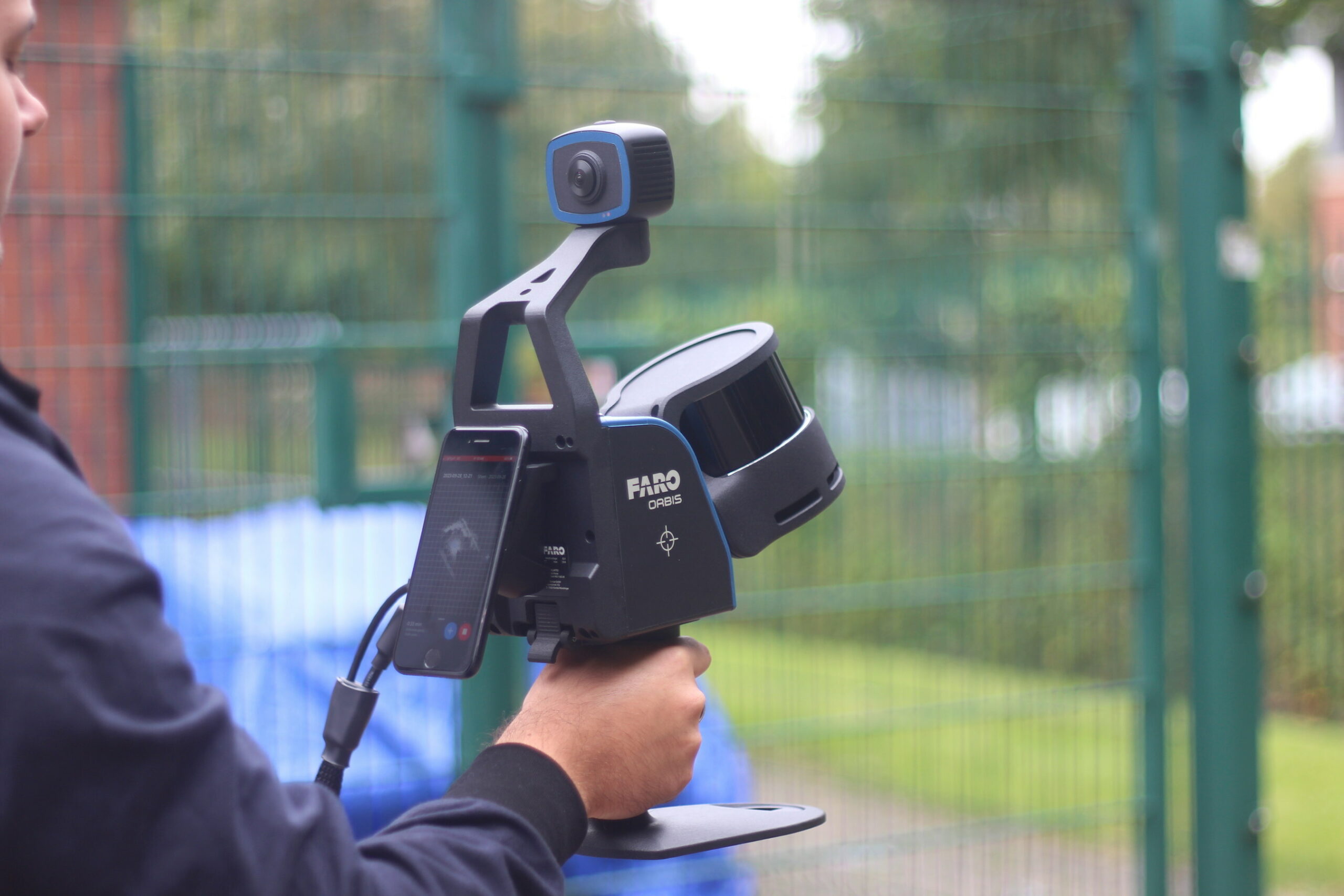

PILDIKOHT FARO OrbisPILDIKOHT SLAM käsiskannerPILDIKOHT SLAM seljakotilahendus
Artikli lähtefailis märgitud visuaali koht.

Kiirem andmekogumine ei tähenda automaatselt odavamat tervikprojekti. Kui punktipilve servad ja pinnad on hägusamad, võib arhitektil, BIM-modelleerijal või joonestajal kuluda rohkem aega, et luua sellest korrektne mudel või mõõdistusjoonis. SLAM-seadmega tuleb liikuda kontrollitud kiirusega; järsud liigutused, vibratsioon ja liiga kiire läbimine halvendavad andmestikku.

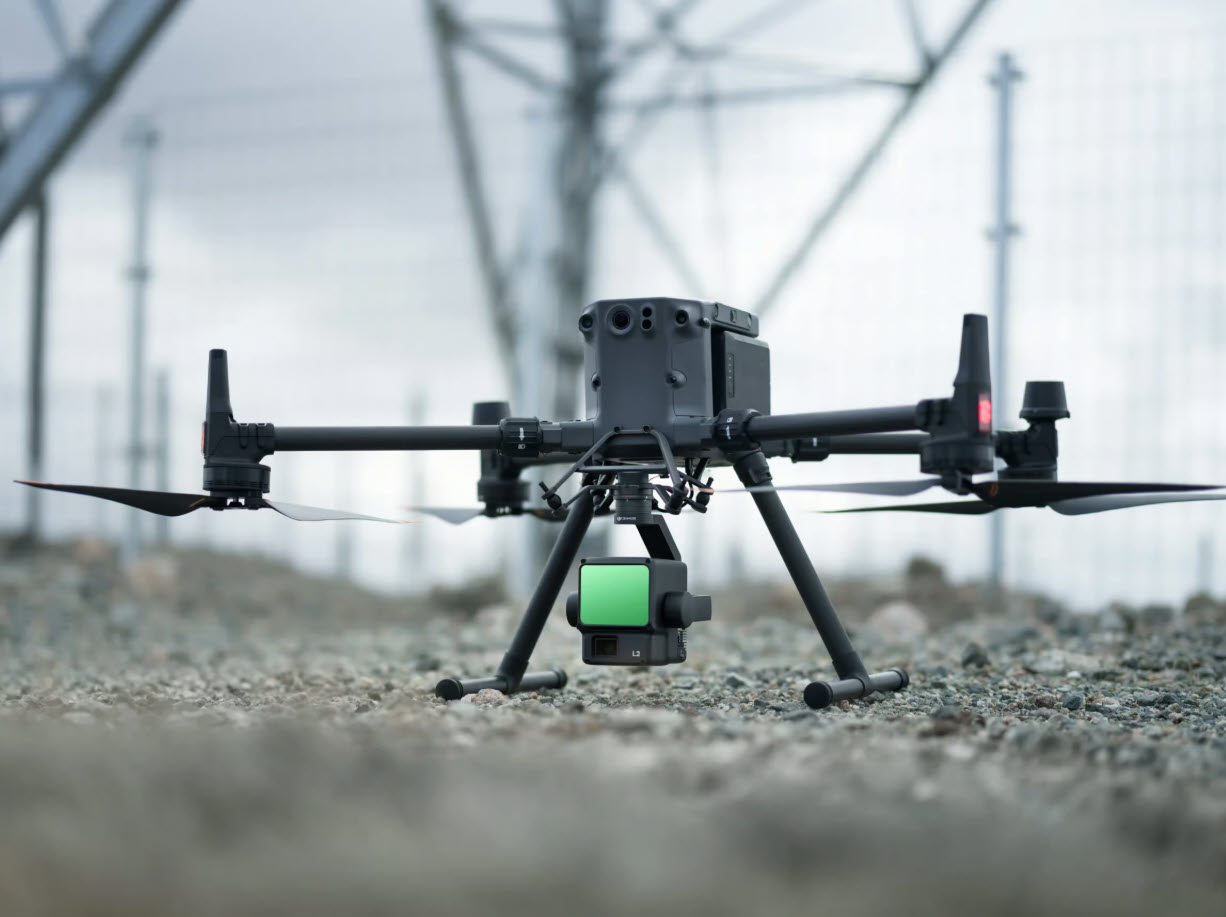

UAV / droonid

Droonid sobivad eelkõige hoone välispindade, katuste, fassaadide, krundi ja raskesti ligipääsetavate alade jäädvustamiseks. Andmeid kogutakse fotogrammeetria või LiDAR-anduriga. Droon ei asenda tavaliselt siseruumide TLS-mõõdistust: interjööride mõõdistamine on piiratud ning tulemus sõltub kasutatavast platvormist, sensorist, lennuplaanist ja kontrollpunktidest.

Pildi placeholder

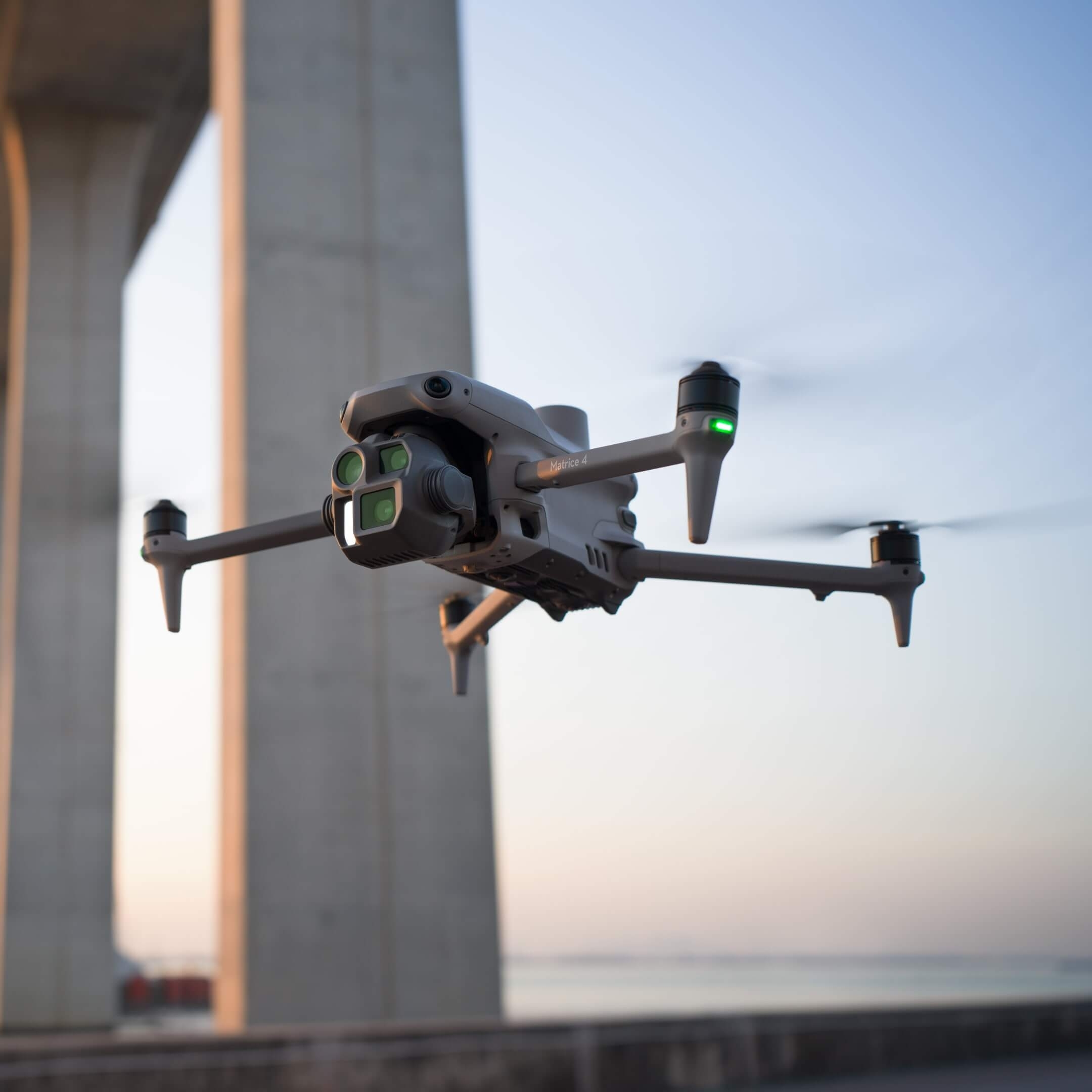

PILDIKOHT Fotogrammeetria droonPILDIKOHT LiDAR droonPILDIKOHT Hoone fassaadi UAV-mõõdistus
Artikli lähtefailis märgitud visuaali koht.

Droonitöö sõltub ilmast, lennupiirangutest ja objekti asukohast. Fotogrammeetrias võivad probleeme põhjustada ühtlased pinnad, varjud, klaas ja peegeldused. Seetõttu kasutatakse hoonete terviklikul mõõdistamisel drooni sageli TLS-i või muu maapealse mõõdistusega kombineeritult.

Mobiilsed seadmed: telefonid ja tahvelarvutid

LiDAR-anduriga nutitelefon või tahvelarvuti võib olla kasulik kiire visuaalse ülevaate, ühe ruumi ligikaudse plaani või esialgse dokumenteerimise jaoks. Telefoni märge „LiDAR“ ei tähenda siiski, et tegemist oleks arhitektuuri- või inseneriklassi laserskanneriga. Suure hoone läbimisel võivad akumuleeruda triiv ja mõõtevead ning andmestiku tihedus ja usaldusväärsus ei ole võrreldavad professionaalse TLS-lahendusega.

Pildi placeholder

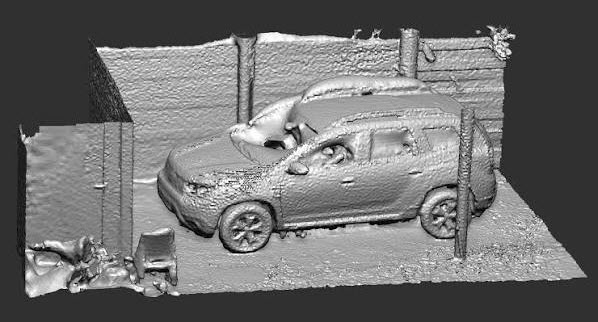

PILDIKOHT iPhone LiDARPILDIKOHT iPad LiDARPILDIKOHT Mobiilne ruumiskaneerimise rakendus
Artikli lähtefailis märgitud visuaali koht.

Kui eesmärk on ainult enda tarbeks ruumi ligikaudselt dokumenteerida, võib telefon olla piisav. Kui aga andmeid kasutatakse projekteerimise, kinnisvara täpse pindala- või mahukäsitluse, muudatusprojekti, tootmise või ametliku dokumentatsiooni alusena, tuleb valida nõutava täpsuse ja väljundi jaoks sobiv professionaalne töövoog.

Üldreegel: skanner näeb seda, mida näeb operaator

Laserkiir ei näe läbi suletud ukse, seina, mööbli ega muu takistuse. Hea praktiline reegel on vaadata skanneri statiivi asukohast ringi: mida operaator sealt näeb, seda saab üldjuhul mõõta ka skanner. Seetõttu planeeritakse skanniseisud nii, et järjestikuste seisude vahel oleks piisavalt kattuvat geomeetriat. FARO dokumentatsioon toob samuti välja, et ebapiisav kattuvus võib põhjustada registreerimise ebaõnnestumise.

Töövoog peaks kulgema võimalikult järjestikku – näiteks korrus, sektsioon või ruumide jada korraga. Eesmärk on vältida olukorda, kus tehakse paar skanni hooneosas A, hüpatakse hooneossa C ja hiljem E-sse ning alles siis pöördutakse A juurde tagasi. Erandid on võimalikud, kuid killustatud mõõdistus suurendab registreerimise keerukust ja võib kasvatada järeltöötluse mahtu.

  • Uksed, mille kaudu seotakse koridor ja ruum, hoitakse võimalusel sama skanniseeria ajal avatuna ja stabiilses asendis.
  • Skaneerimise ajal ei liigutata skannerit; häiritud skann tuleb üldjuhul korrata.
  • Inimeste ja liikuvate objektide hulka skanneri vaateväljas vähendatakse, sest need tekitavad müra ja raskendavad andmete puhastamist.
  • Trepikojad seotakse korruste vahel järjestikuste skanniseisudega.
  • Liftide või šahtide mõõdistamine nõuab eraldi ohutut töökorraldust ja ligipääsu; lifti seiskamise ja uste fikseerimise peab korraldama selleks pädev osapool.

Objekti ettevalmistus enne mõõdistust

Siseruumide mõõdistuse kvaliteet ja ajakulu sõltuvad otseselt ligipääsetavusest. Kui klassiruum, ladu või muu ruum on pilgeni mööblit ja esemeid täis ning skanneriga ei ole võimalik teha vajalikke seise, ei saa varjatud geomeetriat usaldusväärselt mõõta. Klient peab enne töö algust tagama kokkulepitud ligipääsu ja vajadusel ruumid ette valmistama.

Vertz 3D ei teosta tavapärase mõõdistusteenuse osana ruumide kolast või mööblist tühjendamist ega esemete hilisemat tagasipaigutamist. Kui sellist teenust on vaja, saab selle kokkuleppel korraldada eraldi transpordi- või kolimisteenusena ning see kajastub eraldi kuluna.

Miks ei saa hoonete mõõdistuse hinda määrata ainult ruutmeetrite järgi?

Sama pindalaga objektid võivad nõuda täiesti erinevat töömahtu. Tühi nelja seina, põranda ja laega hangaar võib vajada vaid mõnda skanniseisu. Sama suur lao- või tootmisala, kus on riiulid, vaheseinad, torustikud, seadmed, käigud ja nurgatagused, võib vajada kümneid või sadu seise. Seetõttu mõjutavad hinda pindalast rohkem geomeetriline keerukus, nähtavus, ligipääs, soovitud punktitihedus, värvipildistamine, täpsusnõue ja lõppväljund.

Praktilises töövoos mõjutavad omahinda ka professionaalse skanneri investeering, tarkvaralitsentsid, objektil töötava spetsialisti aeg, logistika, andmete varundamine, tööjaama jõudlus ning järeltöötlus. Mõne skanniseisu tegemine objektil võib olla kiire, kuid teenuse väärtus sisaldab kogu mõõteahelat kuni kontrollitud lõppfailini.

Punktipilve registreerimine ja arvuti jõudlus

Iga skanniseis tekitab eraldi andmekogumi, mis tuleb teiste seisudega siduda ehk registreerida. Väikese projekti puhul on see suhteliselt kiire, kuid sadade skannidega projektis kasvavad andmemaht, optimeerimise keerukus ja arvutuskoormus märkimisväärselt. Suuri punktipilvi töödeldakse seetõttu võimsates tööjaamades, kus olulised on protsessor, RAM, GPU, kiire SSD-salvestus ja piisav kettaruum.

Vertz 3D praktilises kogemuses võib 40–80 TLS-skanniseisu registreerimine ja kontrollimine moodustada terve pika tööpäeva, kuid see ei ole universaalne norm: tegelik aeg sõltub objektist, kattuvusest, mürast, kasutatavast tarkvarast, arvutist ja nõutavast kontrollitasemest.

Millise faili klient lõpuks saab?

Lõppväljund sõltub sellest, mida klient andmetega edasi teeb. Võimalikud väljundid on registreeritud ja puhastatud punktipilv, 2D mõõdistusjoonised, BIM- või CAD-mudel, trianguleeritud mesh, solid-mudel, virtuaaltuur või digitaalteisiku lahendus. Levinud vahetusformaadid võivad sõltuvalt projektist olla näiteks E57, LAS/LAZ, RCP/RCS, DWG, DXF, RVT või IFC. Täpne formaat lepitakse kokku enne töö algust, et see sobiks kliendi tarkvara ja töövooga.

Punktipilv ei ole automaatselt digitaalteisik

Punktipilv koosneb ruumis paiknevatest mõõtepunktidest. See võib olla väga täpne alusmaterjal, kuid see ei ole iseenesest semantiline BIM-mudel ega professionaalne digitaalteisik. Värviline punktipilv on inimesele lihtsamini loetav kui mustvalge, kuid selle kasutamine eeldab endiselt sobivat vaaturit või erialatarkvara. Digitaalteisik võib lisada geomeetriale struktureeritud objektid, omadused, dokumendid, hooldusinfo ja muud kasutusotstarbest sõltuvad andmed.

SISELINGI KOHT: Vertz 3D digitaalteisiku teenus / kategooria

Vertz 3D saab projekti eesmärgist sõltuvalt pakkuda ka veebipõhist virtuaaltuuri, mille kaudu saab hoonet vaadata ilma mahukat punktipilve lokaalselt alla laadimata, ning vajadusel offline-virtuaaltuuri lahendust.

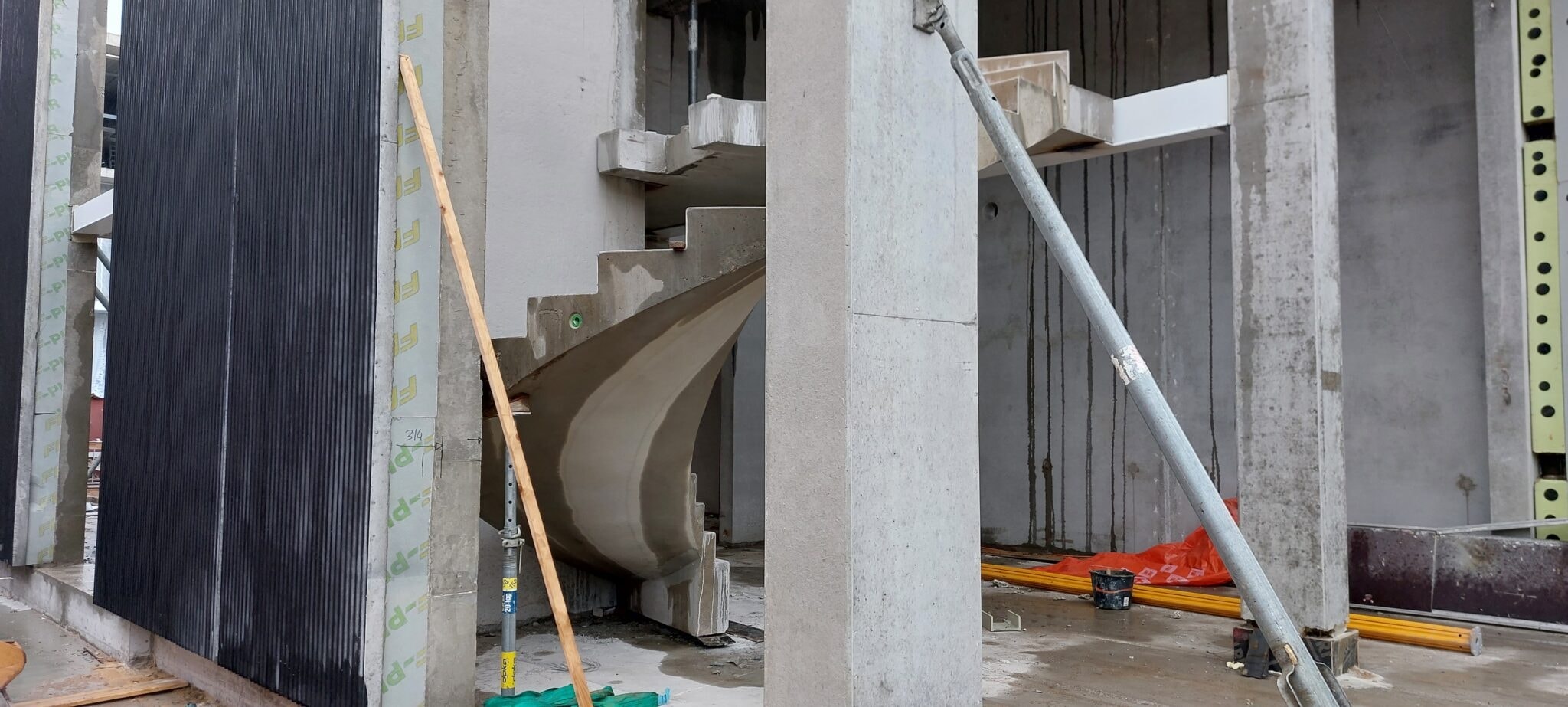

Näide: keerdtrepi mõõdistus ja metallpiirete tootmine

Hoonete 3D mõõdistust ei kasutata ainult ametliku mõõdistusprojekti või rekonstrueerimise alusena. Hea näide on keerdtrepp või muu keeruka geomeetriaga trepp, millele tuleb projekteerida ja valmistada metallpiirded. Projekteerija algne joonis kirjeldab kavandatud geomeetriat, kuid valmis ehitis sisaldab alati ehitus- ja materjalitolerantse. Seetõttu on tootmise seisukohalt oluline mõõta tegelik as-built olukord.

Pildi placeholder

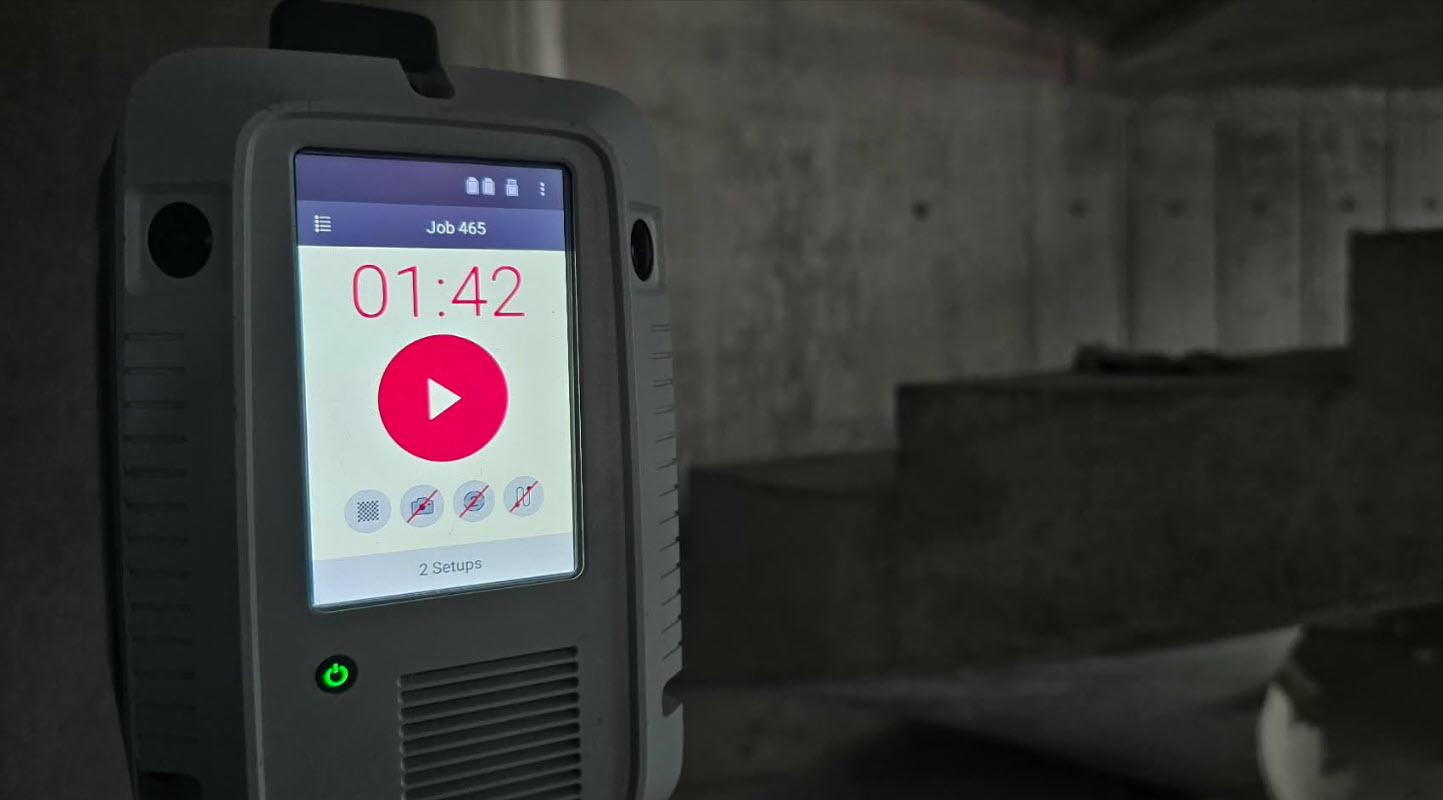

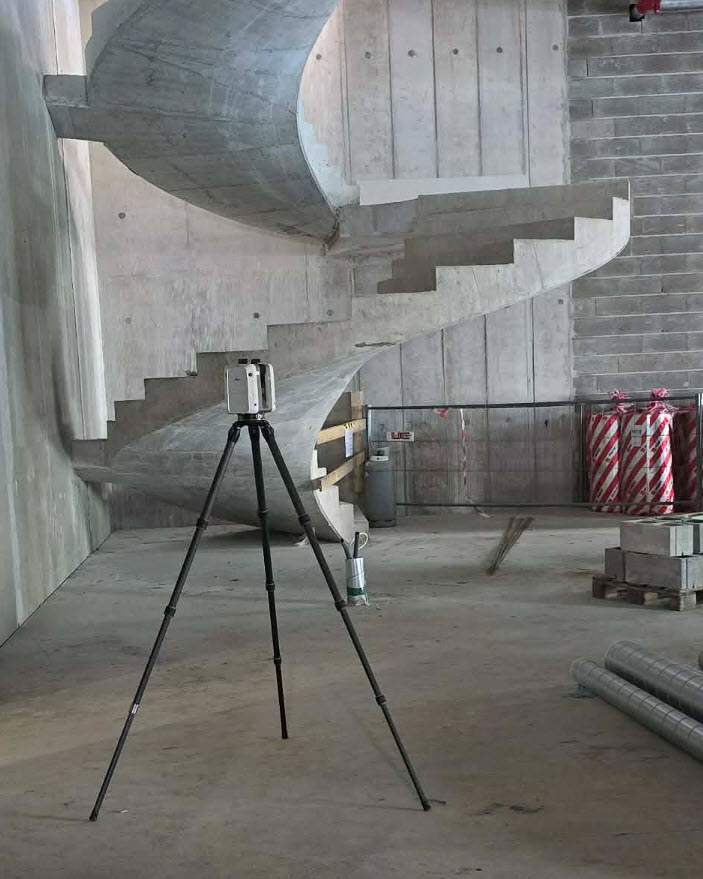

PILDIKOHT 1 Keerdtrepp – mõõdistatav objektPILDIKOHT 2 Keerdtrepp – TLS skaneerimine
Artikli lähtefailis märgitud visuaali koht.

1. Puhastatud ja tolerantsis registreeritud punktipilv

TLS-skannid registreeritakse, kontrollitakse ning puhastatakse. Klient võib kasutada punktipilve otse, kui tema projekteerimistarkvara ja töövoog seda toetavad. See annab projekteerijale tegeliku trepi, seinte, avade ja paigalduskohtade ruumilise geomeetria.

Pildi placeholder

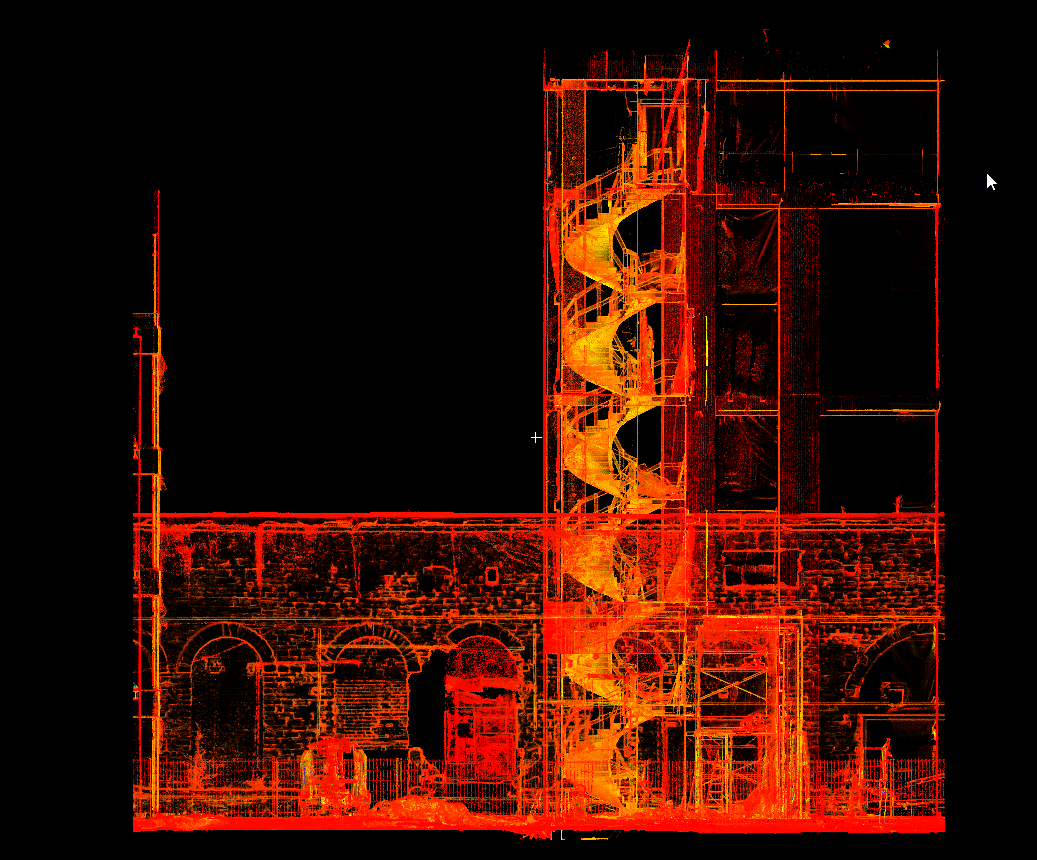

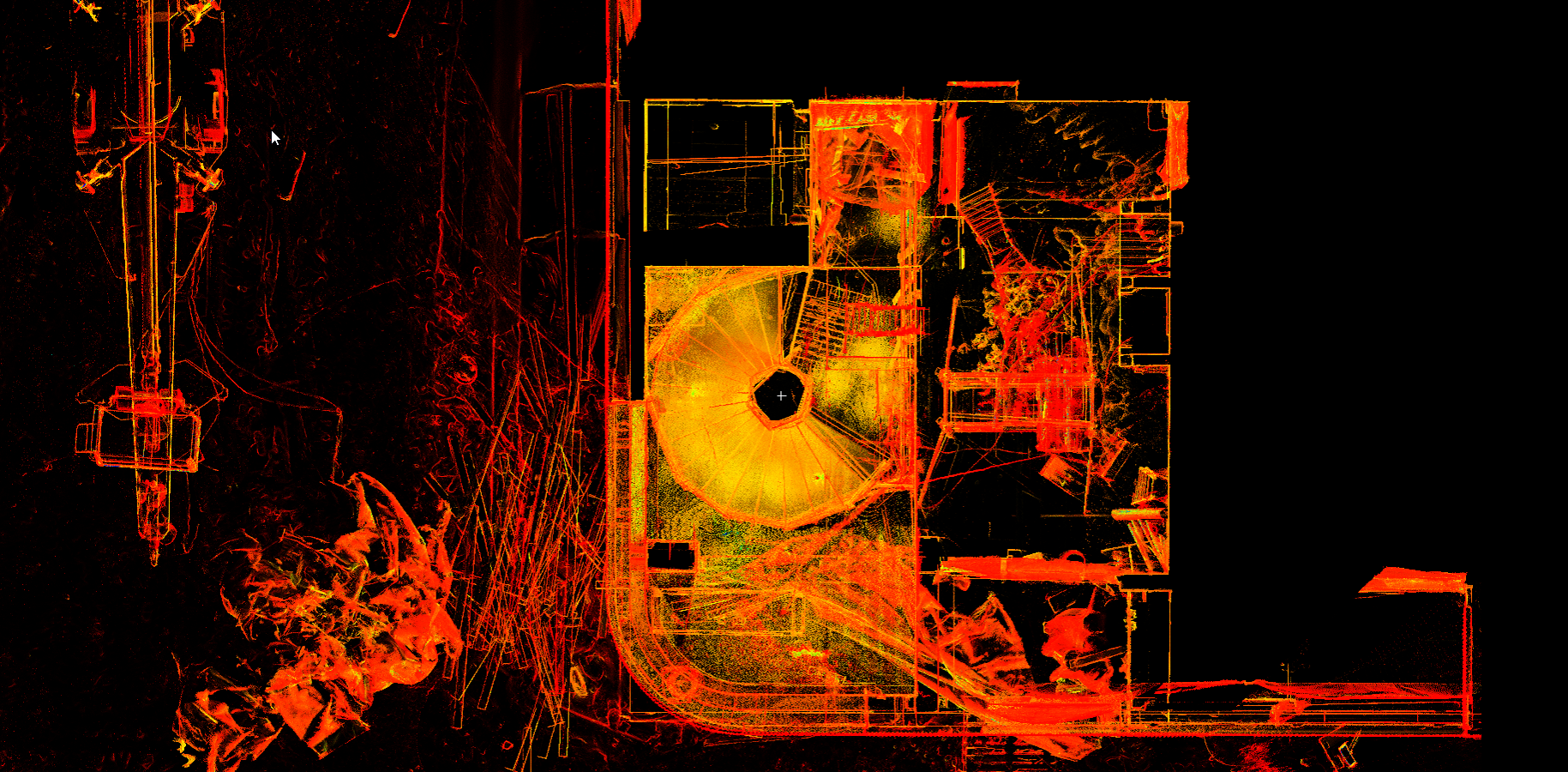

PILDIKOHT 1 Keerdtrepi punktipilvPILDIKOHT 2 Puhastatud punktipilve detail
Artikli lähtefailis märgitud visuaali koht.

2. Trianguleeritud mesh

Kui kliendi tarkvara ei tööta punktipilvega või töötab paremini pinnavõrguga, saab sobiva lähteandmestiku põhjal luua trianguleeritud mesh'i. Mesh'i loomisel tuleb arvestada algoritmi seadistustega: pinnavõrk võib lünki interpoleerida ja luua geomeetriat kohtadesse, kus mõõteandmeid ei olnud. Seetõttu ei tohiks automaatset konverteerimist käsitleda kontrollimata mõõtetõena.

Pildi placeholder

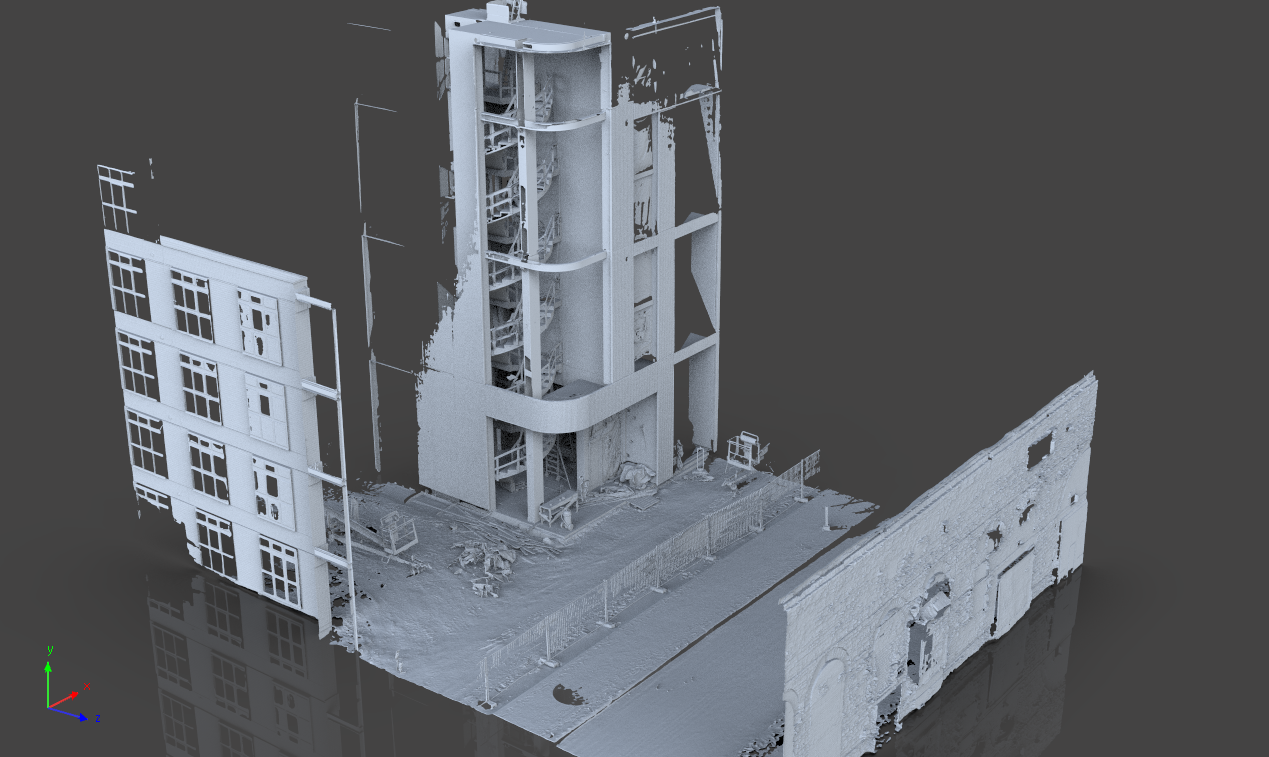

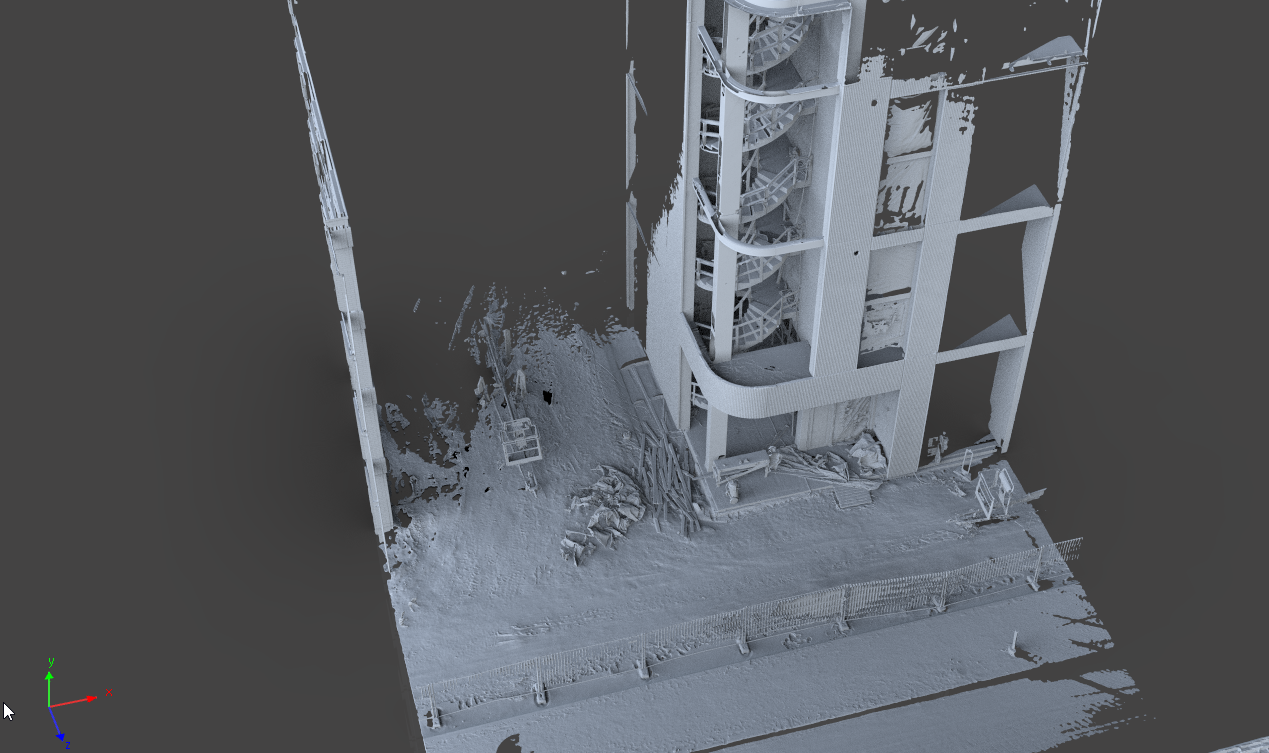

PILDIKOHT 1 Trianguleeritud meshPILDIKOHT 2 Mesh'i detail / kolmnurgad
Artikli lähtefailis märgitud visuaali koht.

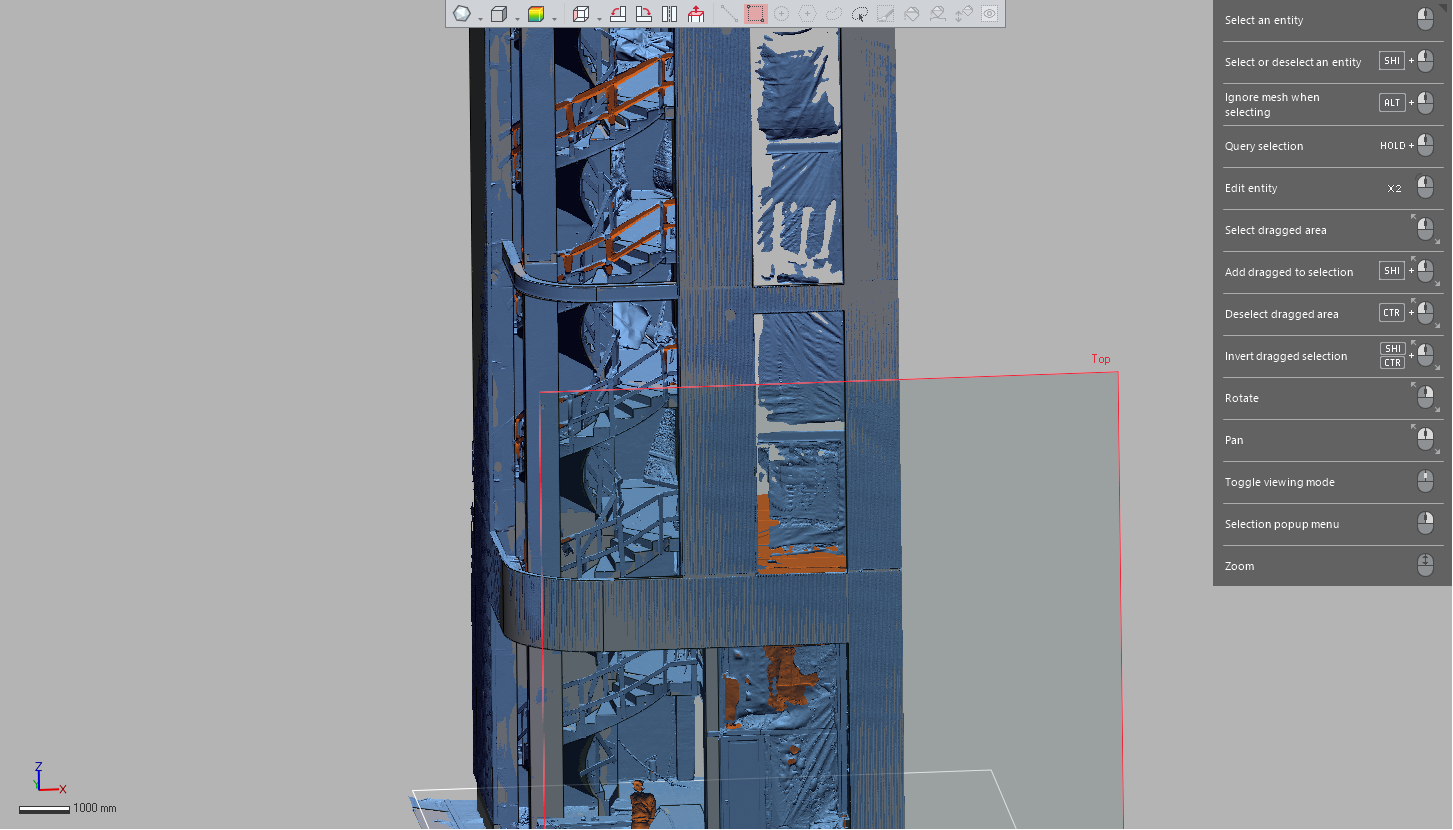

3. Solid-mudel

Vajadusel saab mõõdistusandmestiku põhjal modelleerida kliendi eesmärgile ja kokkulepitud tolerantsile vastava solid-mudeli. Sellist mudelit saab kasutada detailide projekteerimise, sobivuskontrolli ja tootmise alusena. Täpsusnõue tuleb kokku leppida vastavalt valmistatavale komponendile ja mõõdistusmeetodile.

Pildi placeholder

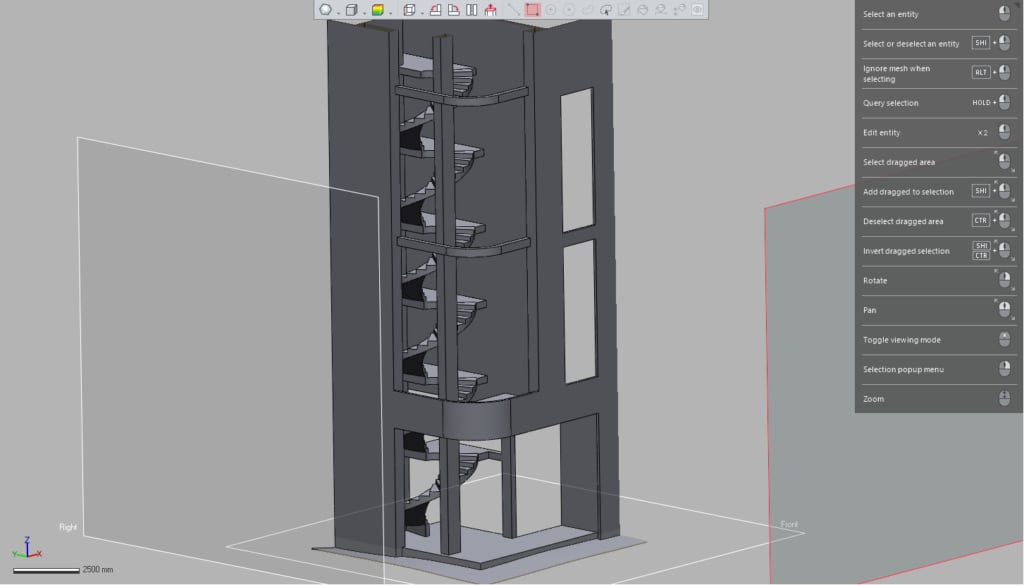

PILDIKOHT 1 Keerdtrepi solid-mudelPILDIKOHT 2 Solid-mudel + projekteeritud piire
Artikli lähtefailis märgitud visuaali koht.

Kui tegelik geomeetria on digitaalselt olemas, saab tootja projekteerida piirdekomponendid olemasolevale olukorrale, valmistada need CNC- või muu täppistootmisega ning vähendada objektil sundpainutamist, ümbertegemist, pinnakatte kahjustamist, materjalikulu ja reklamatsioone.

Näide: tehase digitaliseerimine enne uute seadmete paigaldust

Tehase, pelletitehase või muu tootmiskeskkonna 3D mõõdistus võimaldab enne uute seadmete ostu ja paigaldust kontrollida digitaalselt, kas seadmed mahuvad olemasolevasse ruumi, kas transporditee on piisav ning kas konstruktsioonid, torustikud või muud komponendid tekitavad konflikte. See on eriti väärtuslik olukorras, kus seadmete transport nõuab veokeid, kraanat, paigaldusmeeskonda ja tootmisseisakut.

Kui konflikt avastatakse alles seadme saabumisel objektile, lisanduvad kiiresti logistika, ladustamise, kraana, tööjõu ja seisaku kulud. Eelnev 3D mõõdistus võimaldab suure osa nendest riskidest lahendada projekteerimislaual. Sama andmestik võib hiljem olla aluseks tehase digitaalteisiku arendamisele.

Vertz 3D kogemus

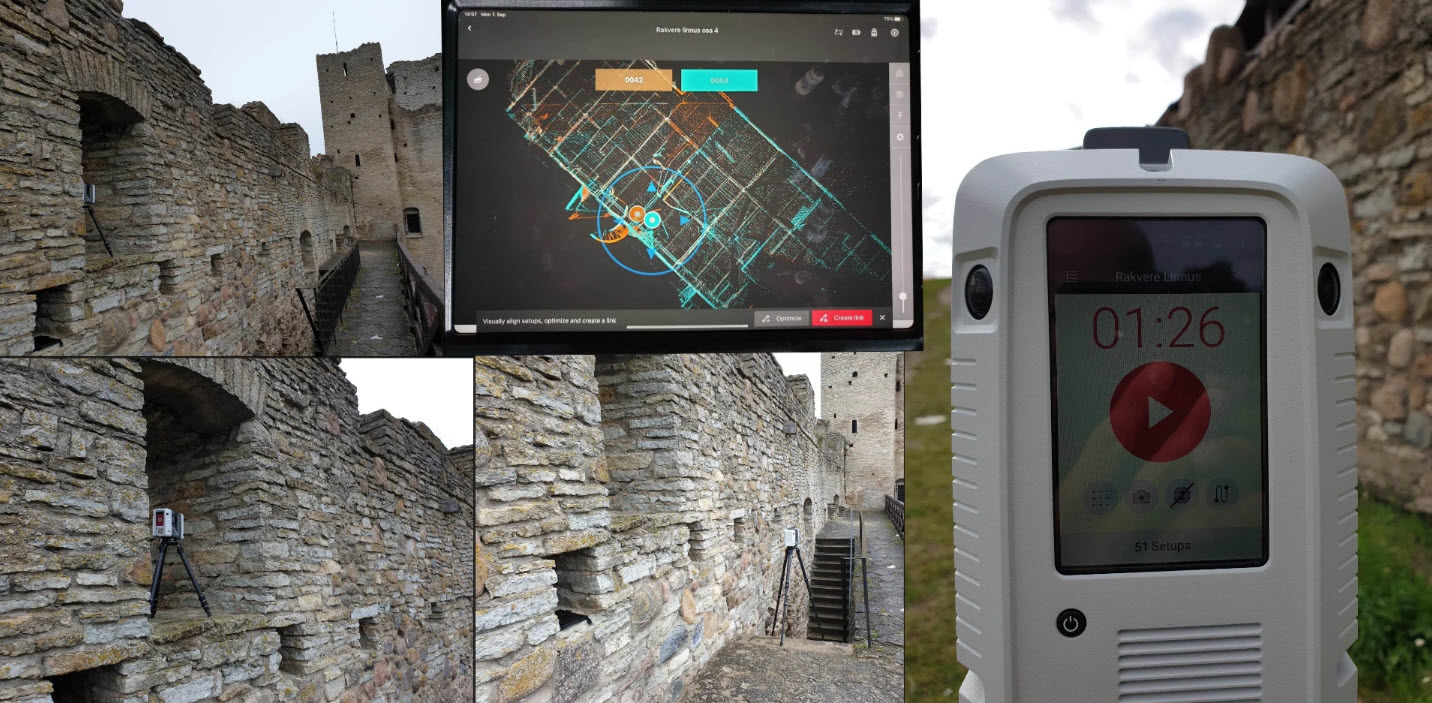

Vertz 3D on teostanud 3D laserskaneerimise ja mõõdistuse projekte erineva iseloomuga objektidel – alates hoonetest, fassaadidest, treppidest ja konstruktsioonidest kuni tootmiskeskkondade ja tehaste digitaliseerimiseni. Referentside hulgas on muu hulgas Eesti Rahvusraamatukoguga seotud mõõdistustööd, Paldiski tuumaalase õppekeskusega seotud objektid, keerdtrepid ning pelletitehaste ja muude tööstusobjektide 3D skaneeringud. Avalikus veebiversioonis tuleks iga konkreetse referentsi nimetuse ja avaldamisõiguse lõplik sõnastus enne avaldamist üle kontrollida.

Kokkuvõte: õige mõõdistusmeetod sõltub lõppeesmärgist

Hoonete mõõdistuses ei ole ühte universaalset skannerit ega töövoogu. Telefon võib sobida kiireks isiklikuks ülevaateks, SLAM võib olla väga tõhus suure ala kiireks kaardistamiseks, droon täiendab välisgeomeetriat ning TLS on tugev valik juhul, kui oluline on detailne ja kontrollitav as-built geomeetria. Kõige olulisem on määrata enne mõõdistust, milleks andmeid kasutatakse, millist täpsust on vaja ja millises formaadis peab lõpptulemus jõudma arhitekti, projekteerija, tootja või tellijani.

KKK

Kas hoonet saab mõõdistada ainult telefoniga?

Väikese ruumi ligikaudseks dokumenteerimiseks küll, kuid professionaalse projekti puhul tuleb hinnata nõutavat täpsust, triivi, andmeformaati ja seda, kas väljund sobib edasiseks projekteerimiseks või ametlikuks menetluseks.

Kas laserskanner näeb läbi suletud ukse?

Ei. Skanner mõõdab vaateväljas olevaid pindu. Suletud ukse taga oleva ruumi mõõtmiseks tuleb sinna füüsiliselt ligi pääseda ja teha vajalikud skanniseisud.

Miks peab ruum olema võimalikult ligipääsetav?

Mööbel, kaup ja muud takistused tekitavad varjualasid. Mida rohkem on varjatud pindu, seda rohkem on vaja skanniseise või jääb osa geomeetriast mõõtmata.

Kas punktipilv on sama mis 3D-mudel?

Ei. Punktipilv on mõõtepunktide kogum. Mesh, CAD/BIM- või solid-mudel on punktipilvest või muudest mõõteandmetest tuletatud geomeetriline esitus.

Kas 3D mõõdistust saab kasutada tootmises?

Jah. Näiteks trepipiirete, metallkonstruktsioonide ja tehasesse paigaldatavate seadmete projekteerimisel võimaldab as-built mõõdistus kontrollida tegelikku geomeetriat enne detailide valmistamist või transporti.
