Mis on SOLID mudel ja millist tüüpi mudelit on vaja?

Mis on SOLID mudel?

SOLID mudel on mahuline CAD mudel, mida kasutatakse projekteerimisel, tootearenduses, tehniliste jooniste koostamisel, CNC töötluses, vormide loomisel ja insenertehnilises analüüsis.

Erinevalt lihtsast pinnavõrgust on SOLID mudel mõeldud tehniliseks kasutamiseks. Selle täpsus, ülesehitus ja muudetavus sõltuvad sellest, millist tüüpi SOLID mudel on loodud.

Miks 3D-skaneering ei ole sama mis SOLID mudel?

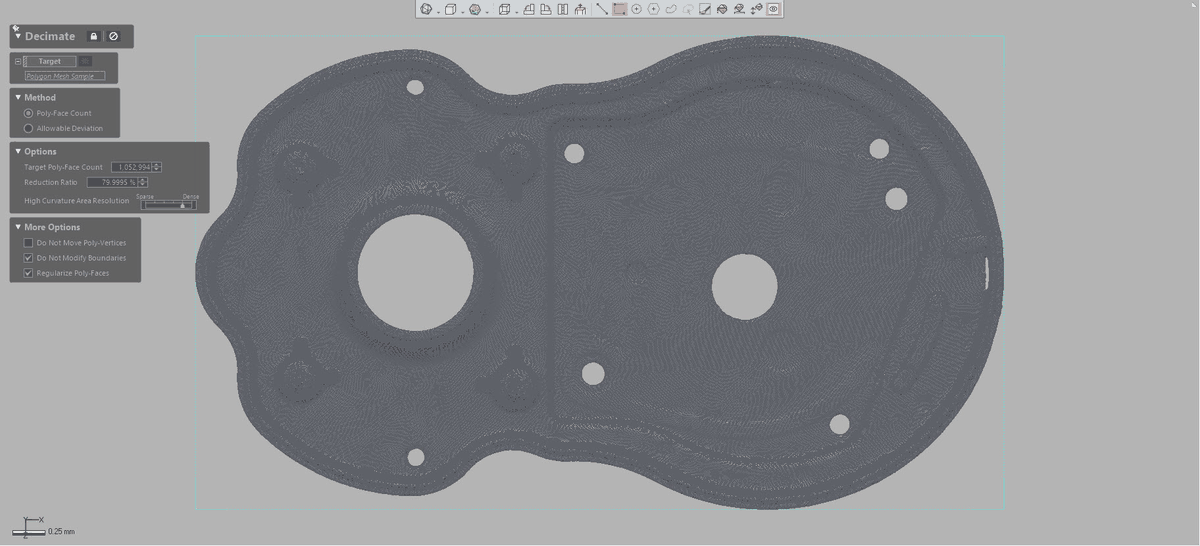

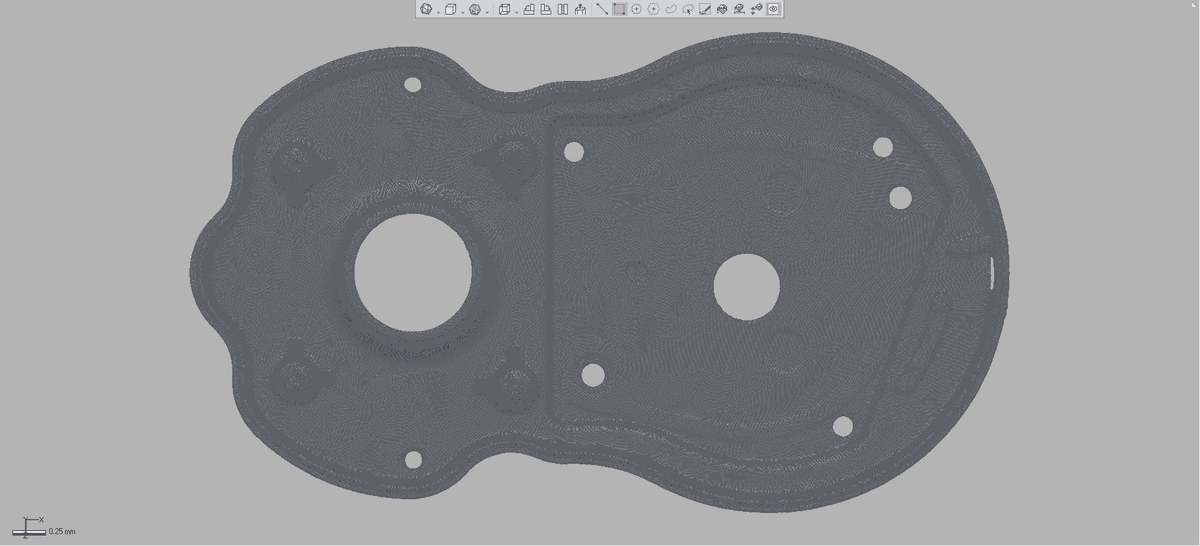

3D-skaneeringu tulemus on tavaliselt punktipilv või triangulated mesh mudel. See kirjeldab objekti pinda, kuid ei ole sama mis CAD/SOLID mudel. SOLID mudel luuakse skaneeringu põhjal eraldi modelleerimise etapina.

Skaneering annab lähteandmed, kuid insenertehniliselt kasutatav mudel vajab eraldi modelleerimist, pindade korrastamist ja vajadusel parameetrilise loogika ülesehitamist.

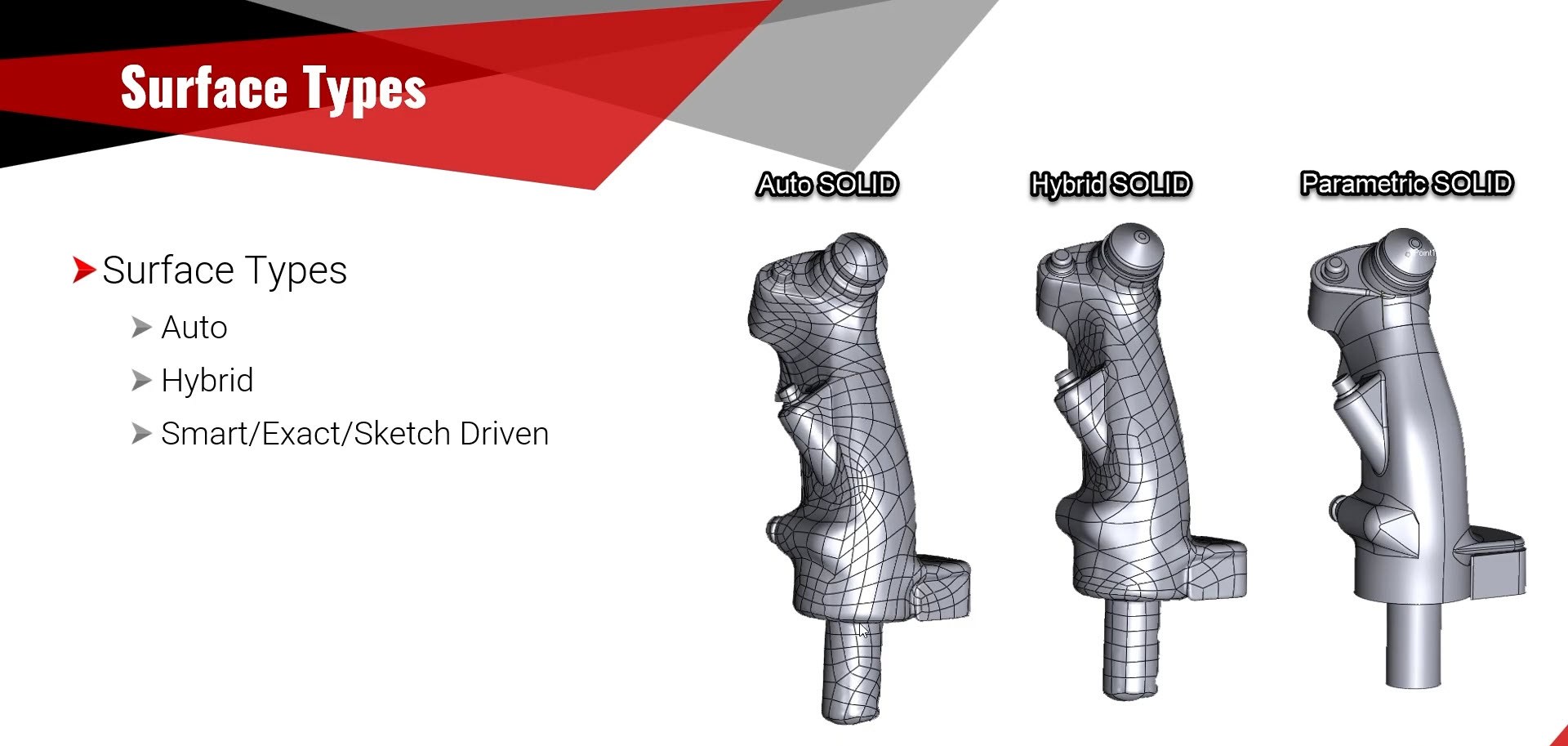

SOLID mudeli tüübid

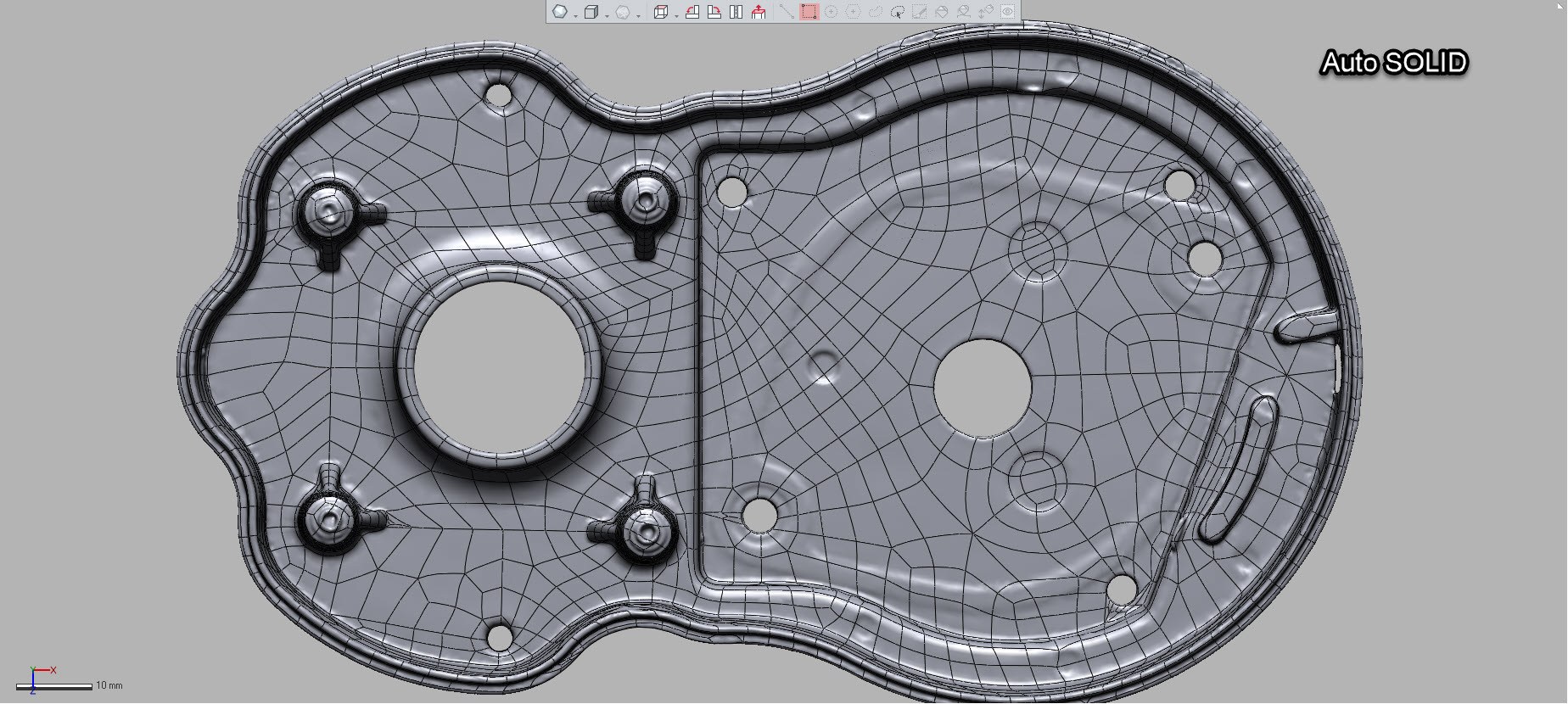

1. Automaatne või mesh-põhine SOLID mudel

Automaatne või mesh-põhine SOLID mudel luuakse skaneeringu mesh andmestiku põhjal võimalikult otse. Selline mudel säilitab objekti kuju, kuid ei ole tavaliselt mugavalt muudetav nagu parameetriline CAD mudel.

Sobib olukordadesse, kus eesmärk on kuju säilitamine, arhiveerimine, visuaalne kontroll või 3D printimiseks sobiva lähtekuju ettevalmistamine.

• sobib objekti kuju säilitamiseks;
• võib sobida 3D printimise või visualiseerimise lähteks;
• ei pruugi sobida tehniliste jooniste või CNC tootmise jaoks;
• on üldiselt kiirem kui parameetrilise mudeli loomine.

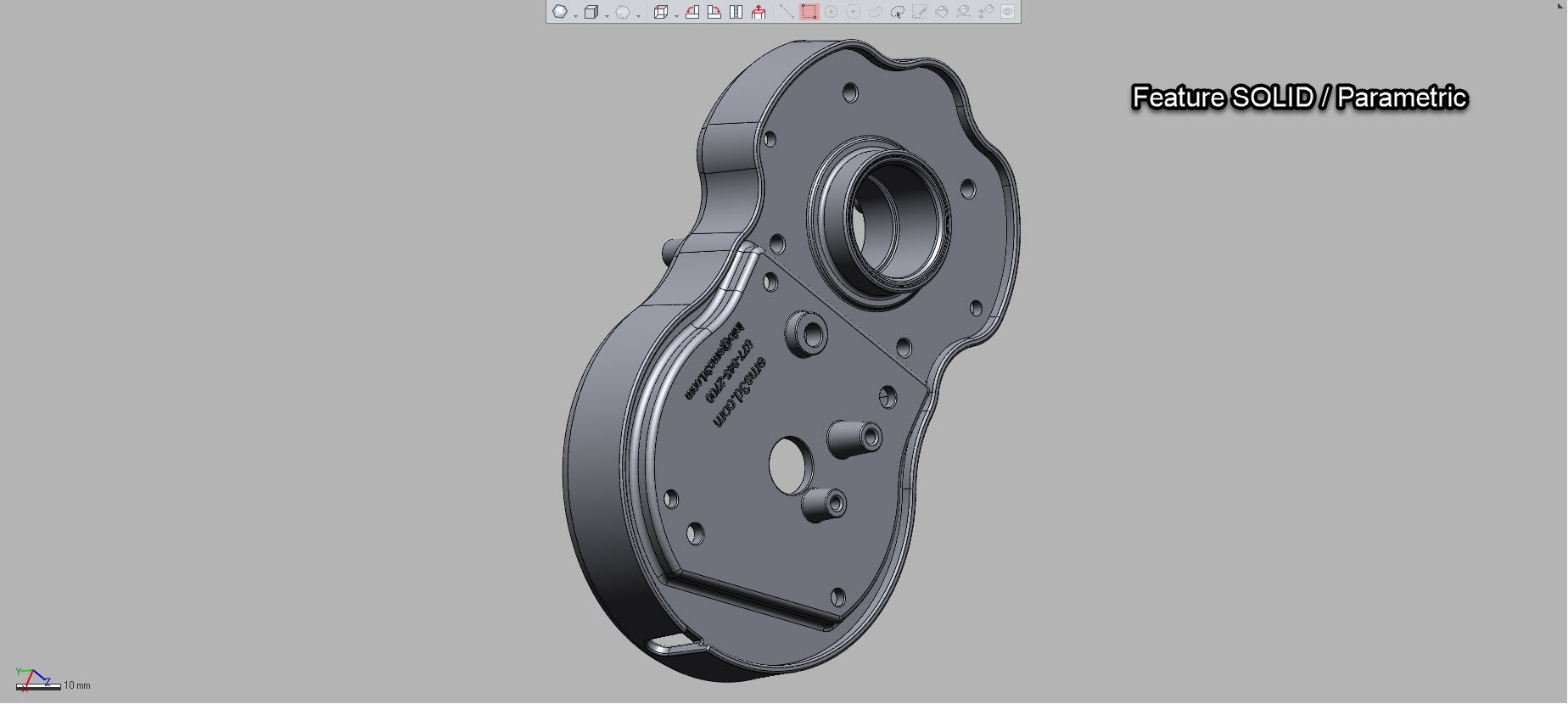

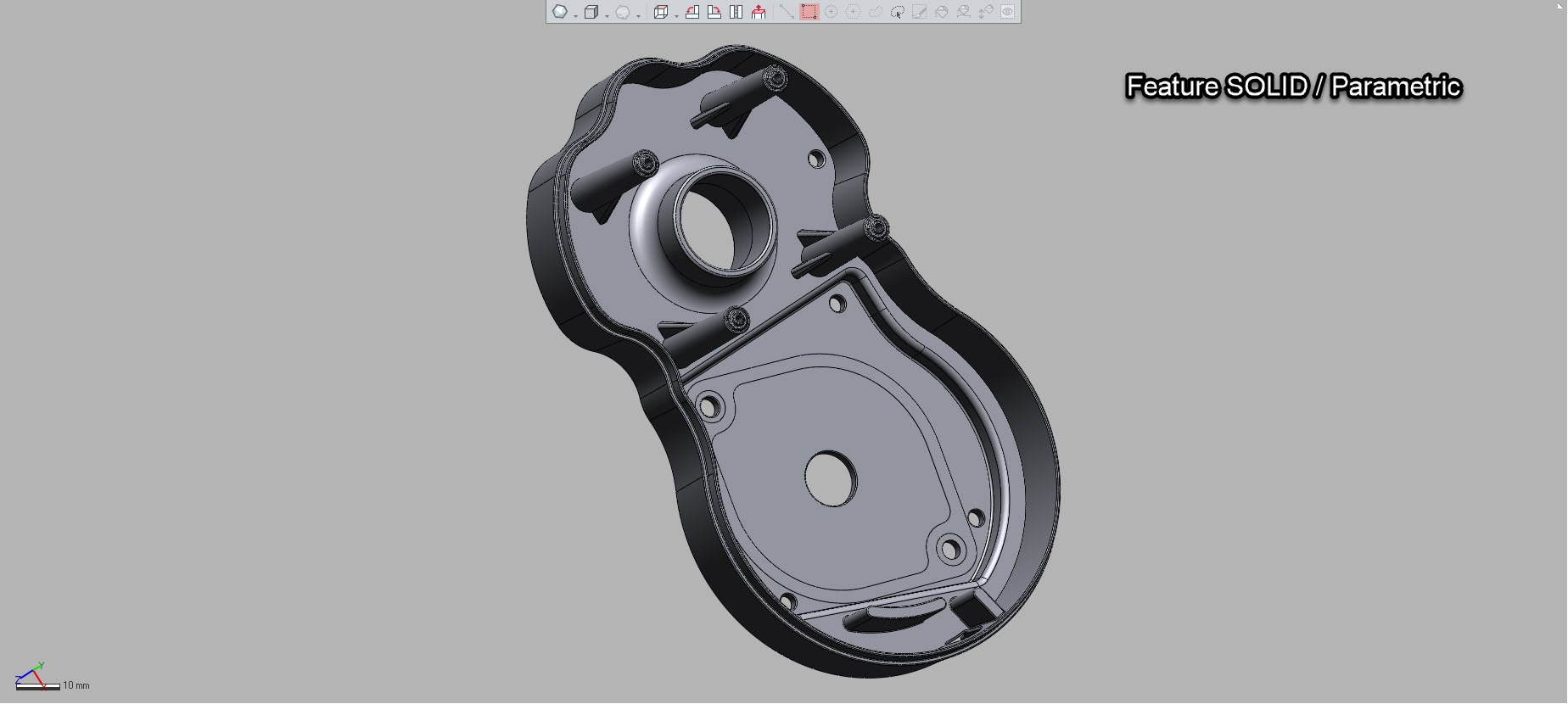

2. Parameetriline SOLID mudel

Parameetriline SOLID mudel luuakse CAD tarkvaras insenerloogika järgi. Mudel koosneb muudetavatest operatsioonidest, mõõtudest, raadiustest, avadest, pindadest ja seostest.

Oluline erinevus on feature-tree ehk modelleerimisajalugu. See võimaldab hiljem mõõte muuta, detaile korrigeerida ja mudelit tootearenduses edasi kasutada.

• sobib tehniliste jooniste loomiseks;
• sobib CNC ja tootmise ettevalmistuseks;
• sobib tootearenduseks ja muutmiseks;
• on täpsemalt juhitav, kuid ajamahukam.

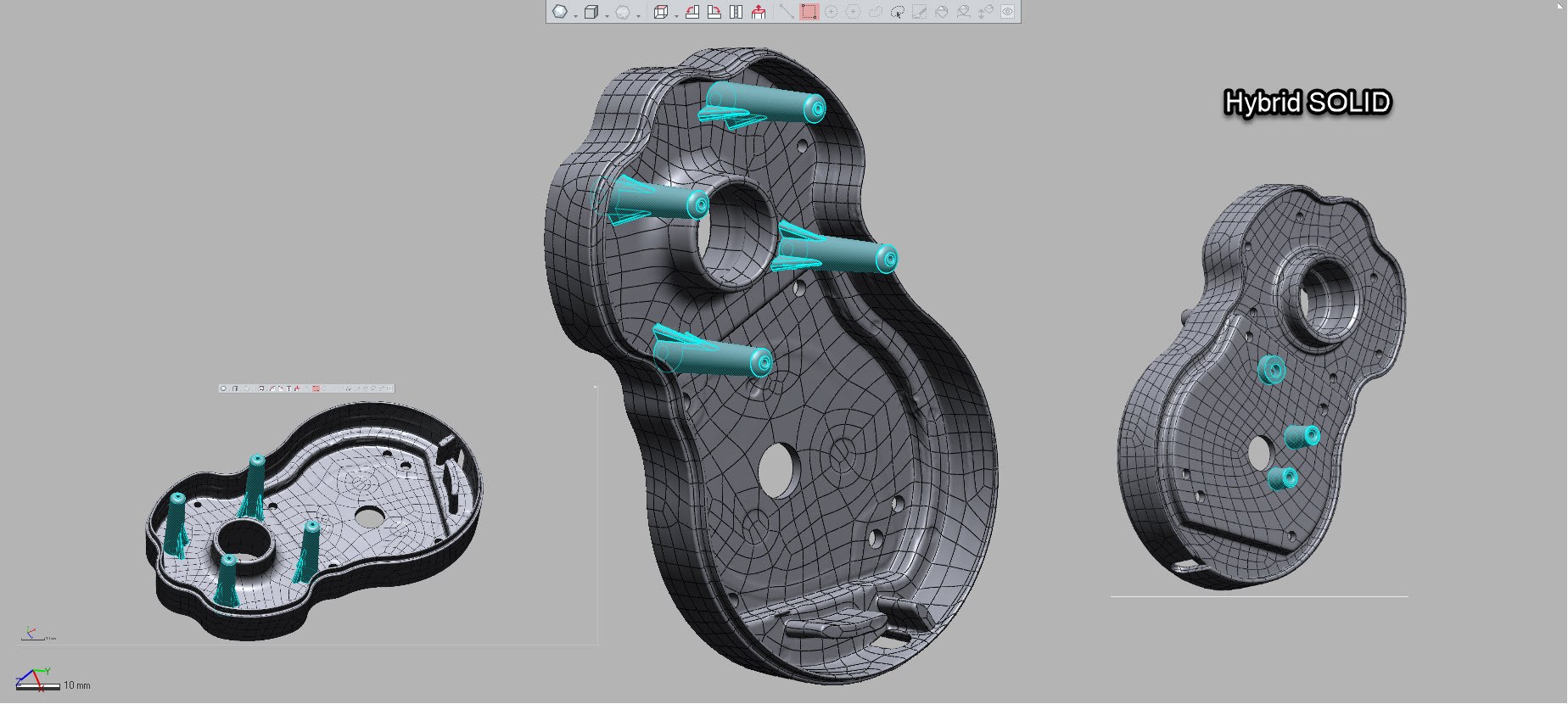

3. Hübriid SOLID mudel

Hübriidmudel ühendab skaneeritud orgaanilise või vabakujulise pinna ja tehnilised CAD elemendid. Seda kasutatakse siis, kui objektil on nii keerukaid vabavorme kui ka tehnilisi alasid, näiteks avad, tasapinnad, kinnitused ja tolerantsiga piirkonnad.

• sobib keerukatele toodetele ja prototüüpidele;
• säilitab vajadusel orgaanilise kuju;
• võimaldab lisada tehnilisi CAD elemente;
• on kasulik vormide, makettide ja tootearenduse puhul.

Mis on watertight mesh?

Watertight mesh on suletud pinnavõrk, millel ei ole auke ega avatud servi. Selline mudel moodustab geomeetriliselt kinnise mahu ja on sageli vajalik 3D printimisel või töövoogudes, kus tarkvara peab mõistma objekti sisemist ja välimist poolt.

Watertight mesh ei tähenda automaatselt parameetrilist SOLID mudelit. See võib olla suletud mesh mudel, mis sobib teatud väljundiks, kuid ei pruugi olla tehniliselt muudetav CAD mudel.

Miks SOLID mudeli hind ja ajakulu erinevad?

SOLID mudeli loomise maht sõltub objekti keerukusest, skaneeringu kvaliteedist, soovitud täpsusest, mudeli kasutusotstarbest ja sellest, kas vaja on lihtsalt kuju säilitada või luua täielikult muudetav parameetriline CAD mudel.

Mida rohkem peab mudel olema tootmiseks, joonisteks või hilisemaks muutmiseks kasutatav, seda rohkem on vaja käsitsi modelleerimist ja kontrolli.

Millist mudelit klient peaks tellima?

• Kui vaja on ainult kuju säilitada: mesh või mesh-põhine solid.
• Kui vaja on tehnilisi jooniseid: parameetriline SOLID mudel.
• Kui vaja on 3D printida: watertight mesh või sobiv printable mudel.
• Kui vaja on CNC/tehnilist tootmist: parameetriline SOLID mudel või sobiv CAD formaat.
• Kui objekt on orgaaniline ja tehniline: hübriidmudel.
