Kliendil oli probleem, mis vajas lahendamist, ning puudusid teadmised, kelle poole pöörduda, et projekt valmis saaks ja legendaarse auto istmeid taas toota.
Projekti kirjeldus
Kliendil oli probleem, mis vajas lahendamist, ja puudusid ka teadmised, kelle poole pöörduda, et projekt valmis saaks ja saaks taas selle legendaarse auto istmeid toota.
Neid autosid tehas enam ei valmista ja samuti pole järelturul identseid istmeid saada.
Projektis kasutatud teenuste nimistu
Pildid ja selgitused

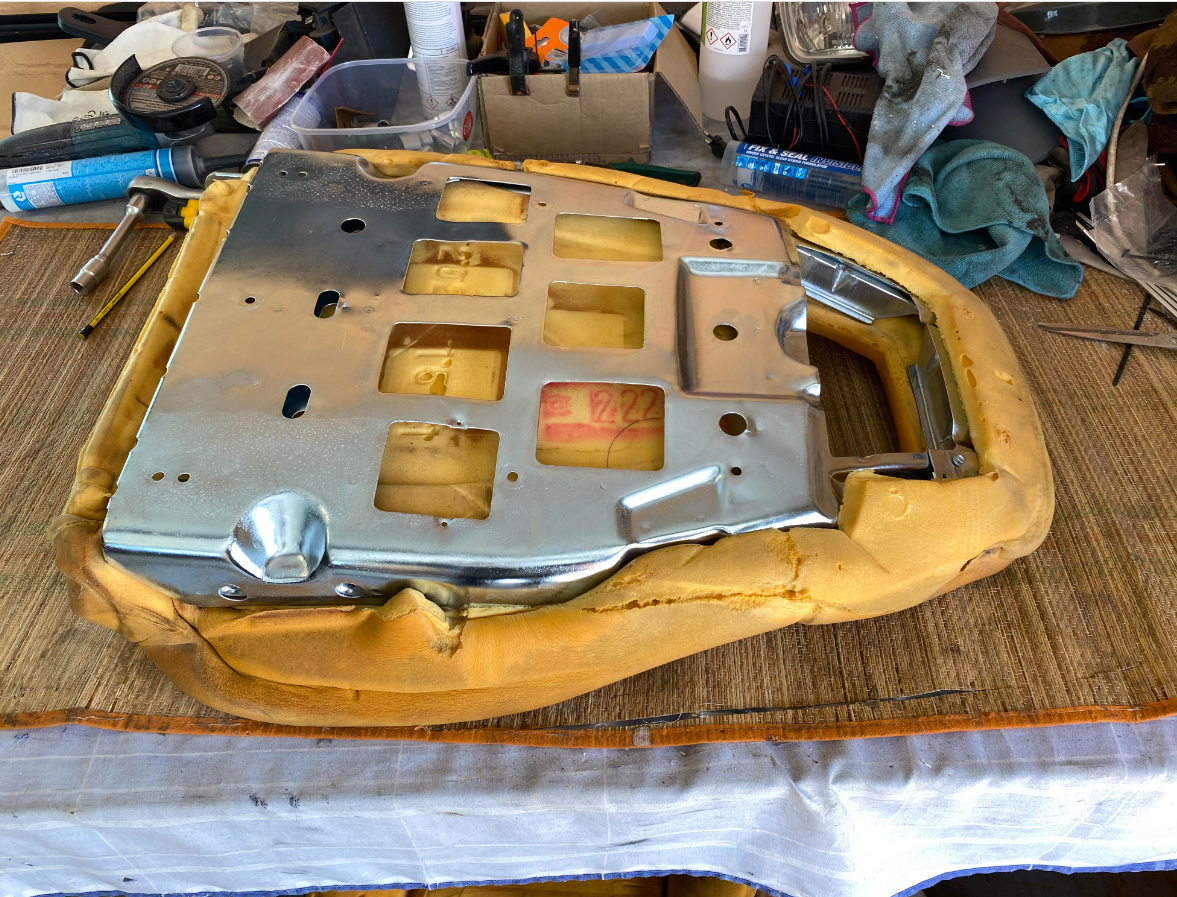

Raam tuli samuti 3D skaneerida, mida oli omakorda hiljem tarvis boolean funktsioonis.

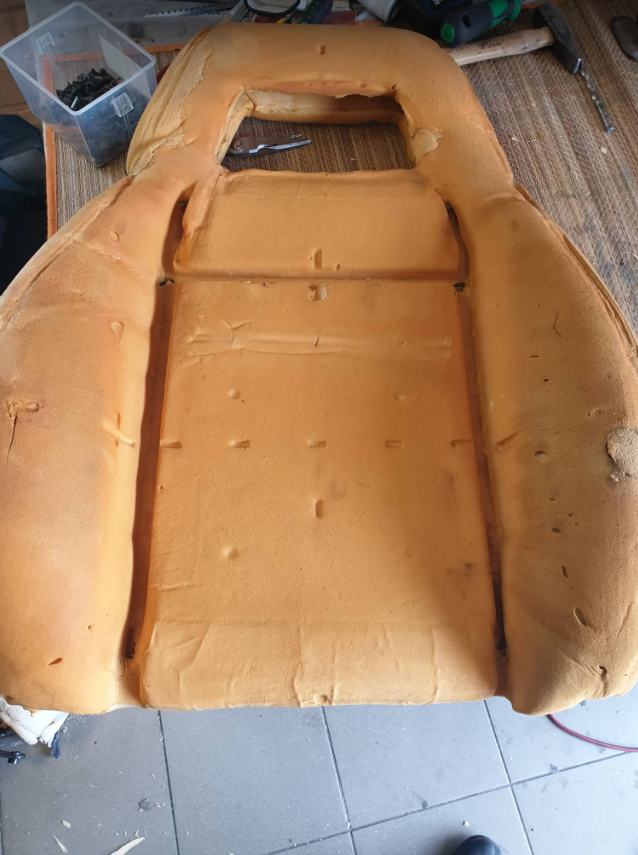

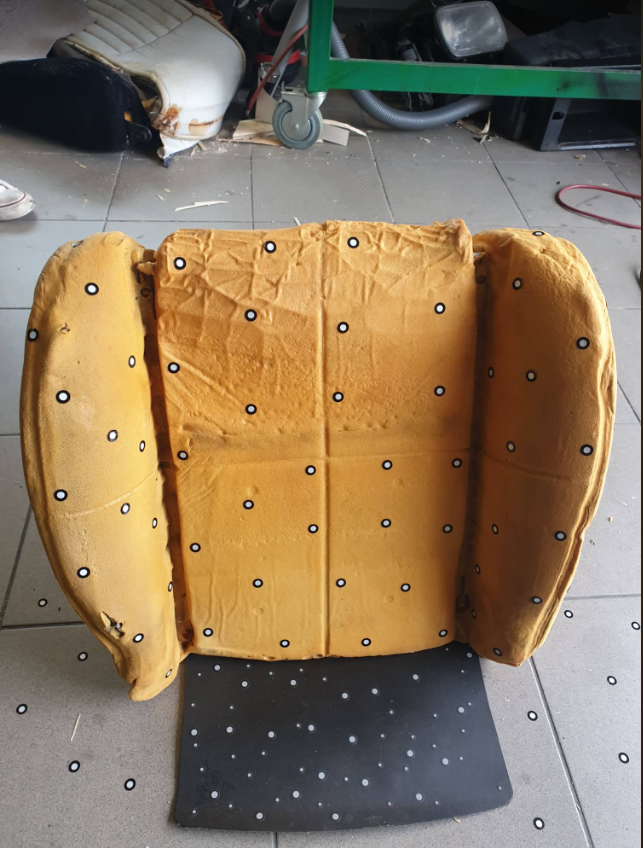

Poroloon on väsinud ja vajunud. Selle alusel ei ole kohe mõistlik uut istet toota.
Poroloon on väsinud ja vajunud. Näha on, kuidas põlvede juures on sisu vajunud ja väsinud.

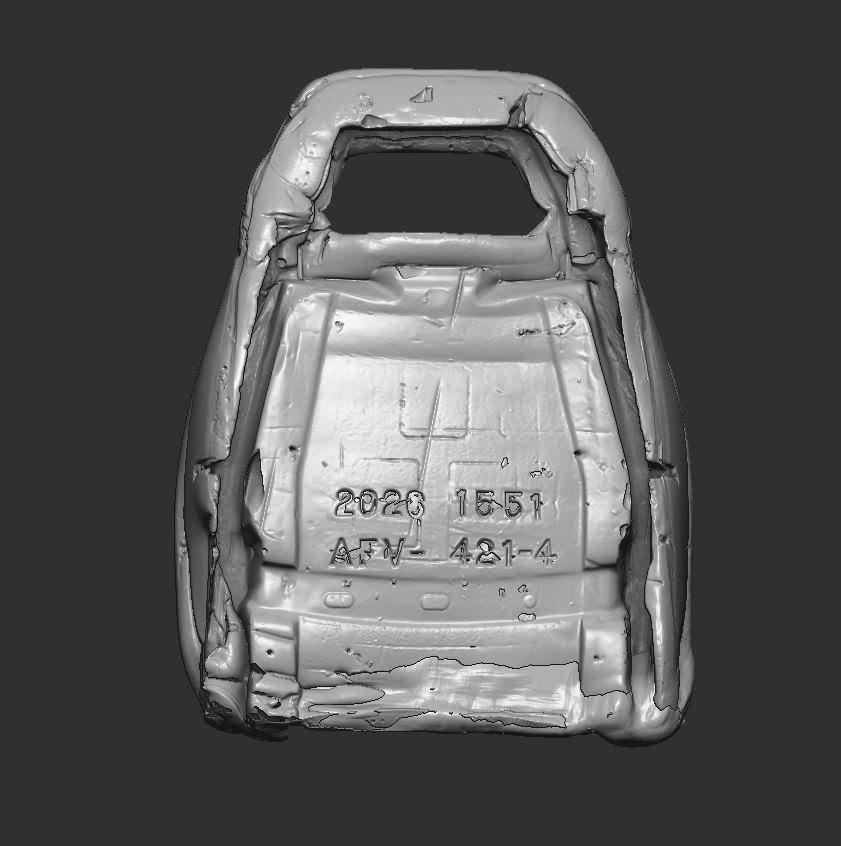

Seljatoe 3D scan data, mis on avatud 3D programmis SOLID mudeliks ettevalmistamiseks.

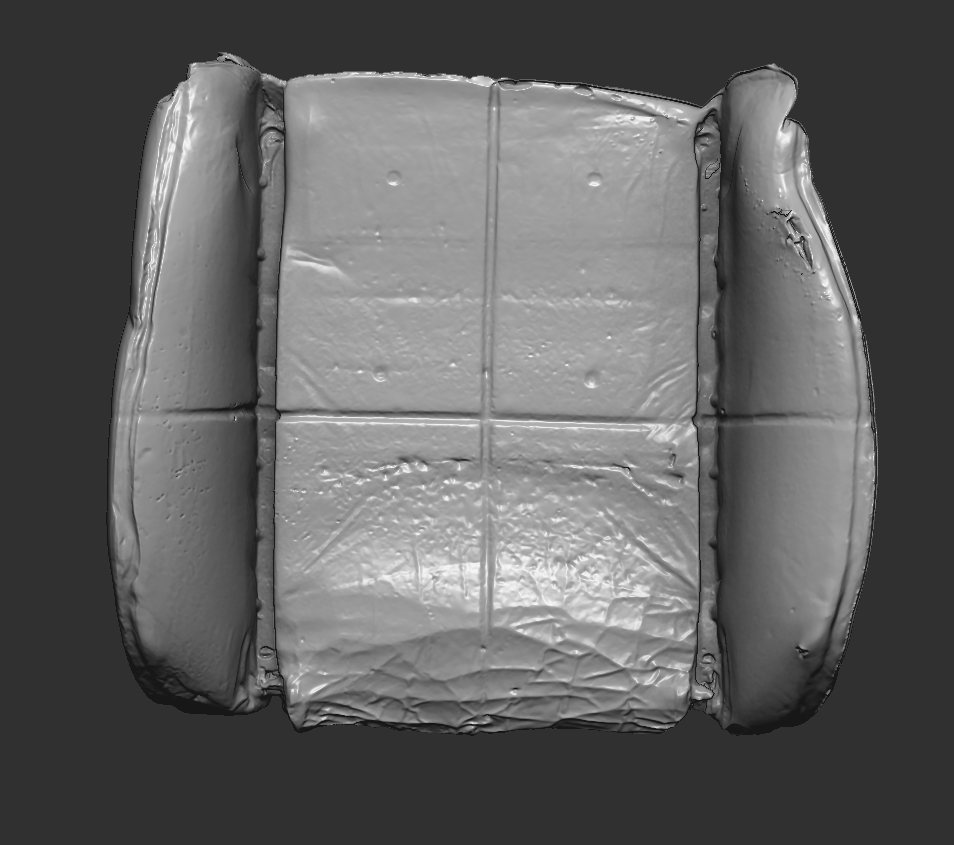

Istmiku 3D scan data, mis on avatud 3D programmis SOLID mudeliks ettevalmistamiseks.
SOLID mudelid

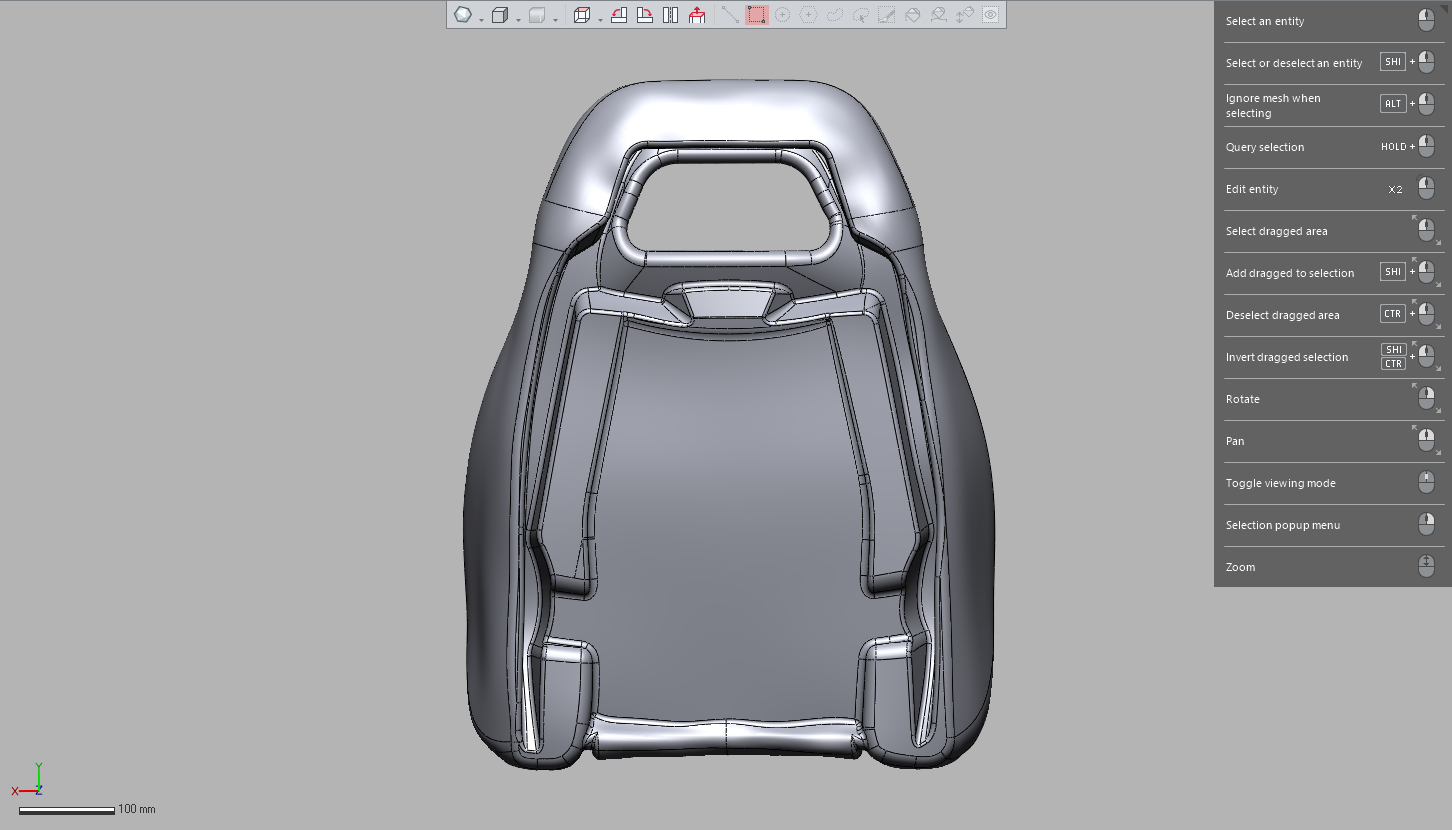

Pildil on näha istme seljatoe 3D SOLID mudeli eest vaade. Seljatoe raami jaoks vajalik ruum on mudelis ette valmistatud.
Pildil on näha istme seljatoe 3D SOLID mudeli tagant vaade. Samuti on olemas seljatoe raami jaoks vaja minev ruum, et klient ei peaks ise hiljem MDF-ist raami osa välja lõikuma.

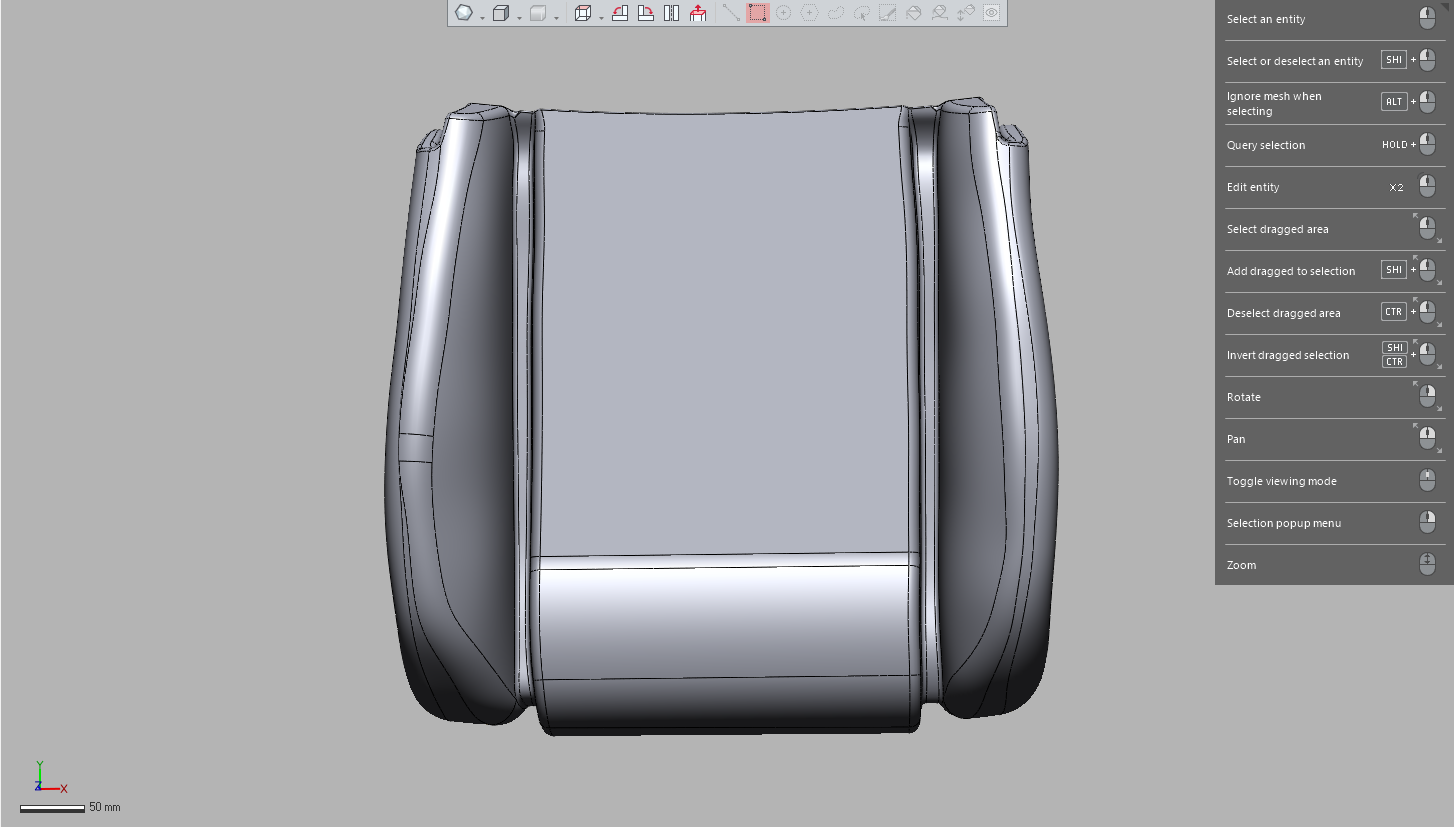

Pildil on näha istme istmiku 3D SOLID mudeli pealt vaade. Parandatud on samuti vajumised, mis olid varasemalt olemas.

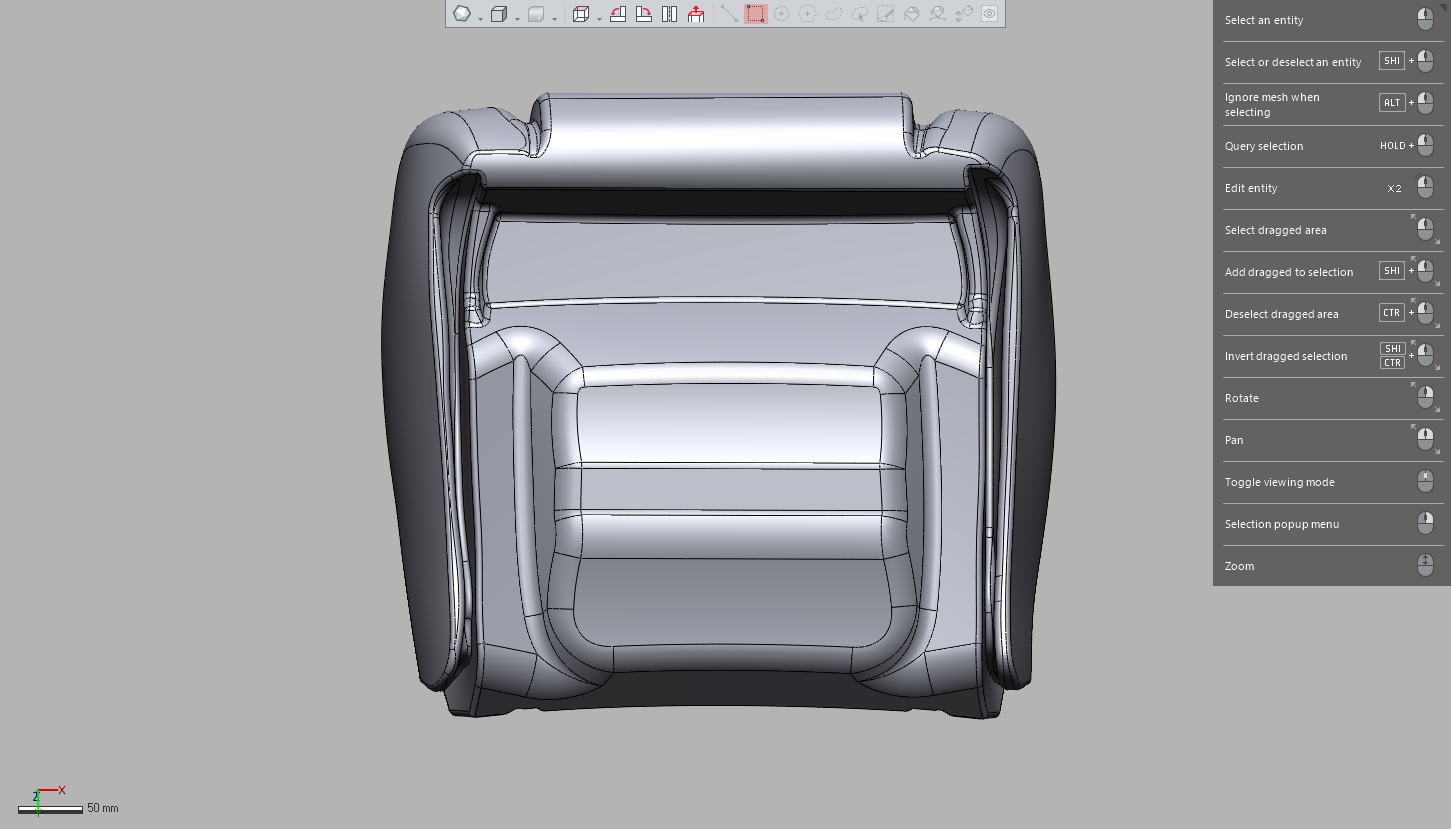

Pildil on näha istme istmiku 3D SOLID mudeli alt vaade. Parandatud on samuti vajumised, mis olid varasemalt olemas.
SOLID mudel tootmisse
Antud SOLID mudelite alusel on võimalik pöörduda tootjate poole, kellel on võimekus istme sisu valmistada. Vertz 3D on kliendile igat pidi enda teadmiste ja kontaktidega abiks, et klient saaks soovitud tooted ja eraldi kokkuleppel oleme valmis ka ise tootjatega suhtlema.
See on kliendile väga oluline, sest kui tootja esitab tehnilisi küsimusi SOLID mudeli kohta, ei oska klient tihti neile ise vastata. Näiteks antud istmete tootmiseks on vaja teha vormid. Vorme tehakse SOLID mudeli alusel ja vormi järgi valatakse sisu.
Vormi peab üldjuhul valmistama istme tootja või valaja, sest vormid istuvad alati rakistel. Rakised on aga erinevad lähtuvalt tootja masinast. Kõikide selliste tehniliste nüanssidega jääb klient tihti hätta ja tihti puuduvad ka kontaktid.
