Pöördprojekteerimine

Matriitsi 3D skaneerimine

Matriits skaneeriti 3D-s pöördprojekteerimise eesmärgil. Kuna objekt oli peegeldav, kasutati markereid ja 3D skaneerimiseks mõeldud pinnakattevahendit.

matriits markerid AESUB

Vaata sektsioone → Tagasi tööde juurde

01 Skaneeritav objekt 02 Markerid ja AESUB 03 3D mesh data

Objektmatriitspeegeldav pind

Eesmärkpöördprojekteeriminegeomeetria alus

Kulumaterjalmarkerid + AESUBinseneeriaskaneerimine

Tulemus3D mesh dataresolutsioon sõltub seadistusest

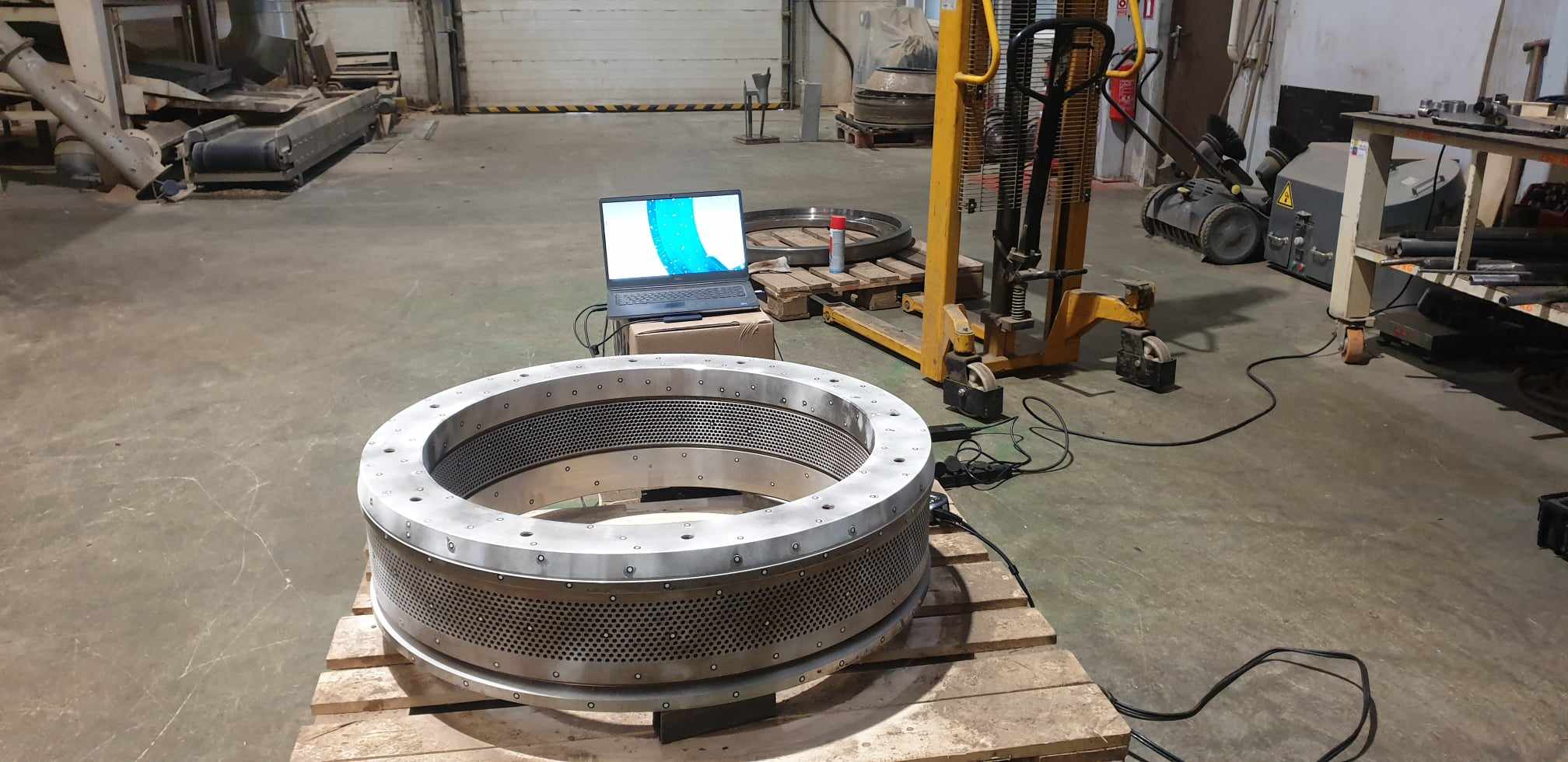

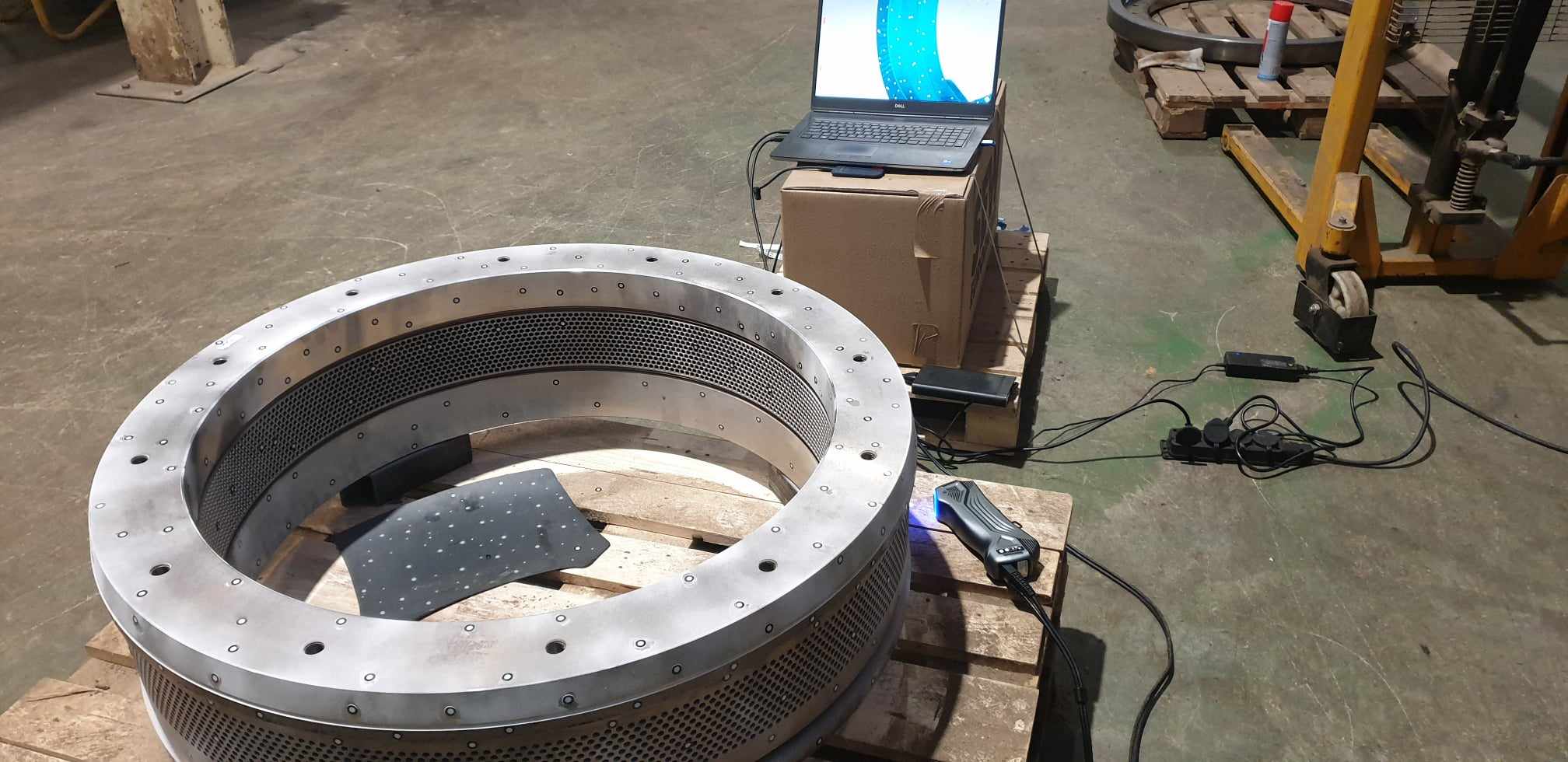

Skaneeritav objekt

Matriits pöördprojekteerimiseks

Matriits oli vaja 3D skaneerida pöördprojekteerimise eesmärgil.

Sellise detaili puhul on oluline, et skaneering annaks edasi objekti geomeetria piisava täpsusega ning et peegeldav pind oleks enne mõõdistust korrektselt ette valmistatud.

Kulumaterjalid

Markerid ja pinnakattevahend

Peegeldava ja tumeda pinna 3D skaneerimisel tuleb objekt ette valmistada nii, et skanner saaks pinna korrektselt siduda ja mõõdistada.

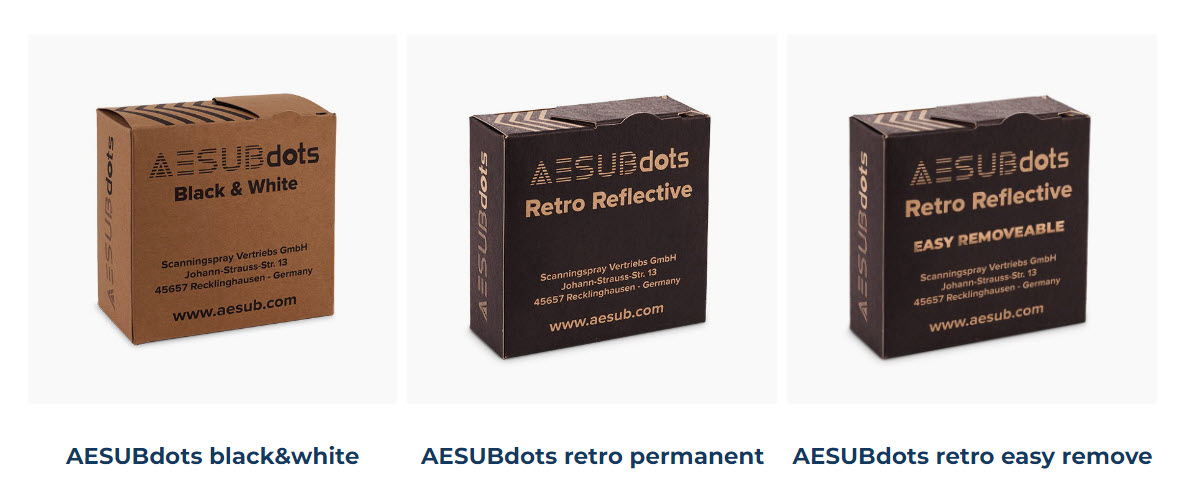

Kulumaterjal: markerid

3D markerid objekti pinnal

3D skaneerimisel kasutatakse üldiselt 3D markereid, mis tuleb pinnale paigaldada. Ilma markerita ei ole paljude inseneeriaskanneritega võimalik objekti korrektselt skaneerida.

Kulumaterjal: pinnakattevahend

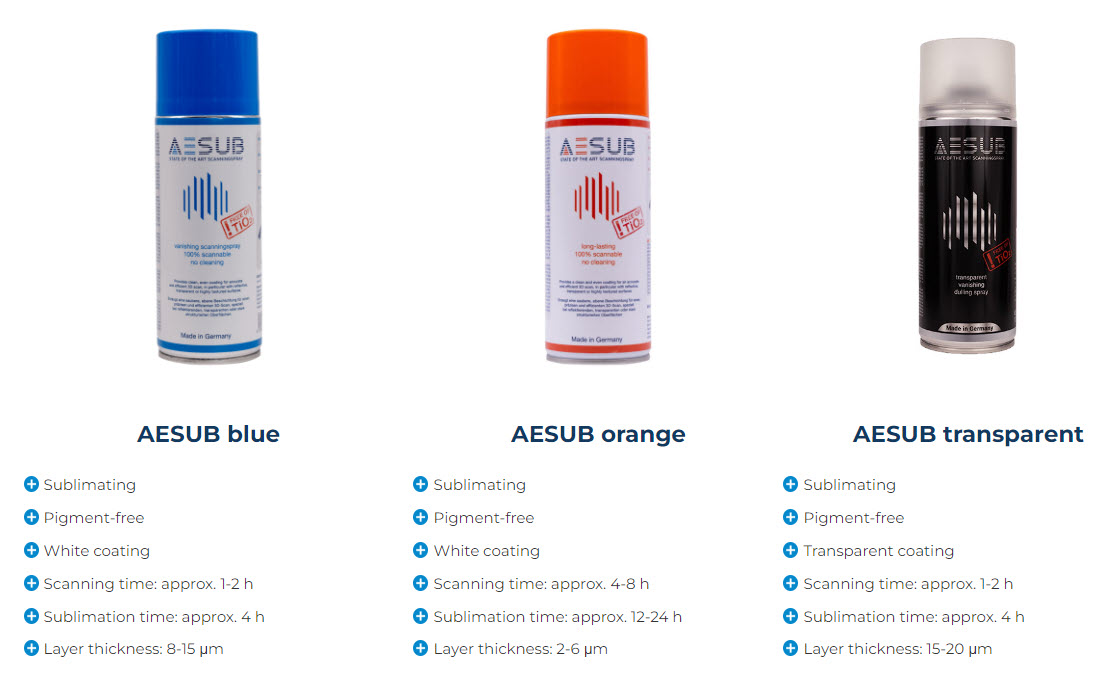

AESUB peegeldavale pinnale

Pinnakattevahend AESUB on vajalik peegeldavate ja väga tumedat tooni olevate pindade 3D skaneerimiseks.

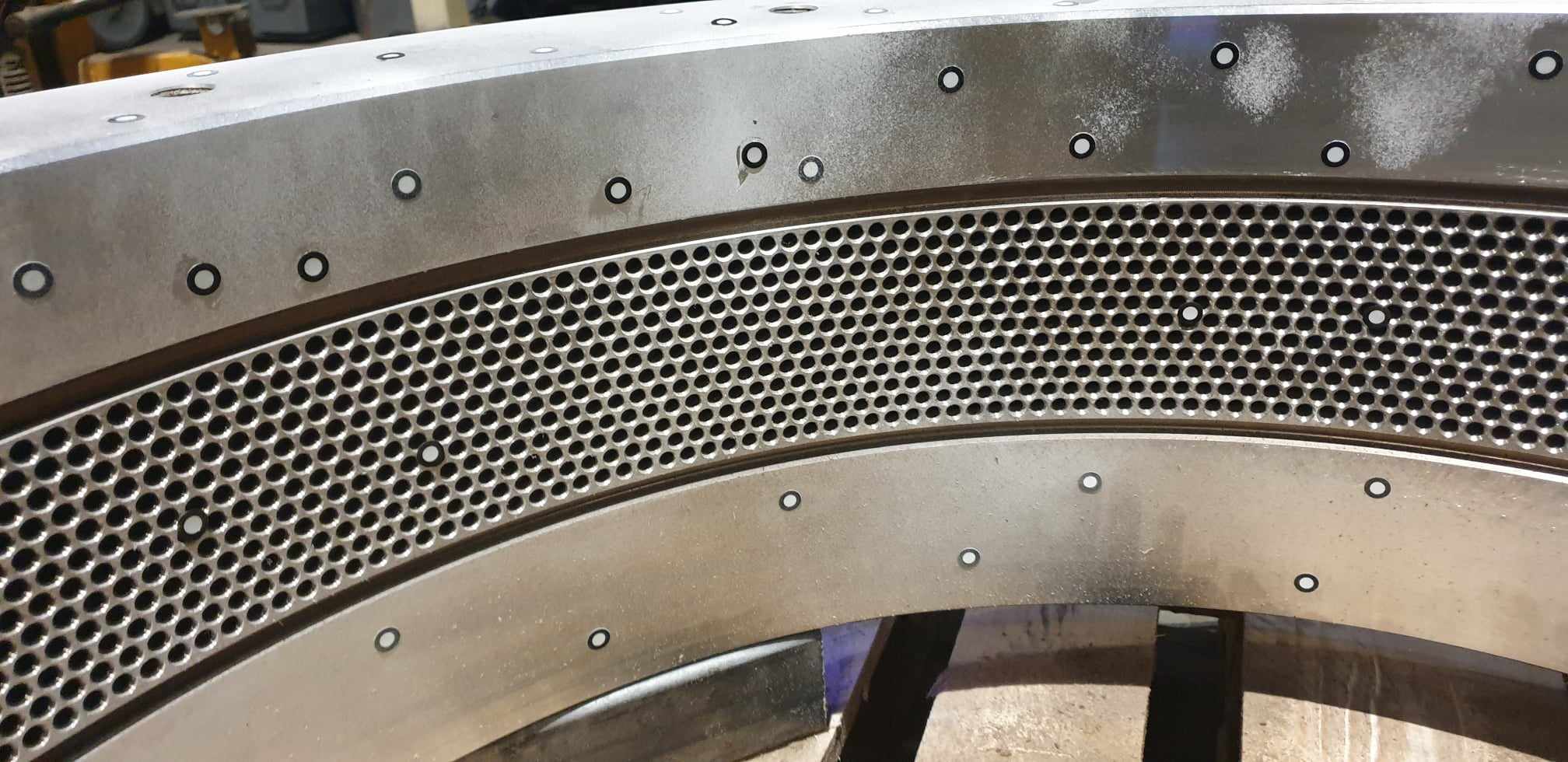

Isehajuv pinnakattevahend AESUB matriitsil — Ise hajuv pinnakattevahend (AESUB)
Pildil on näha, et objektil on hall kate peal. Kasutati AESUB pinnakattevahendit, et tagada müravaba 3D skaneering.

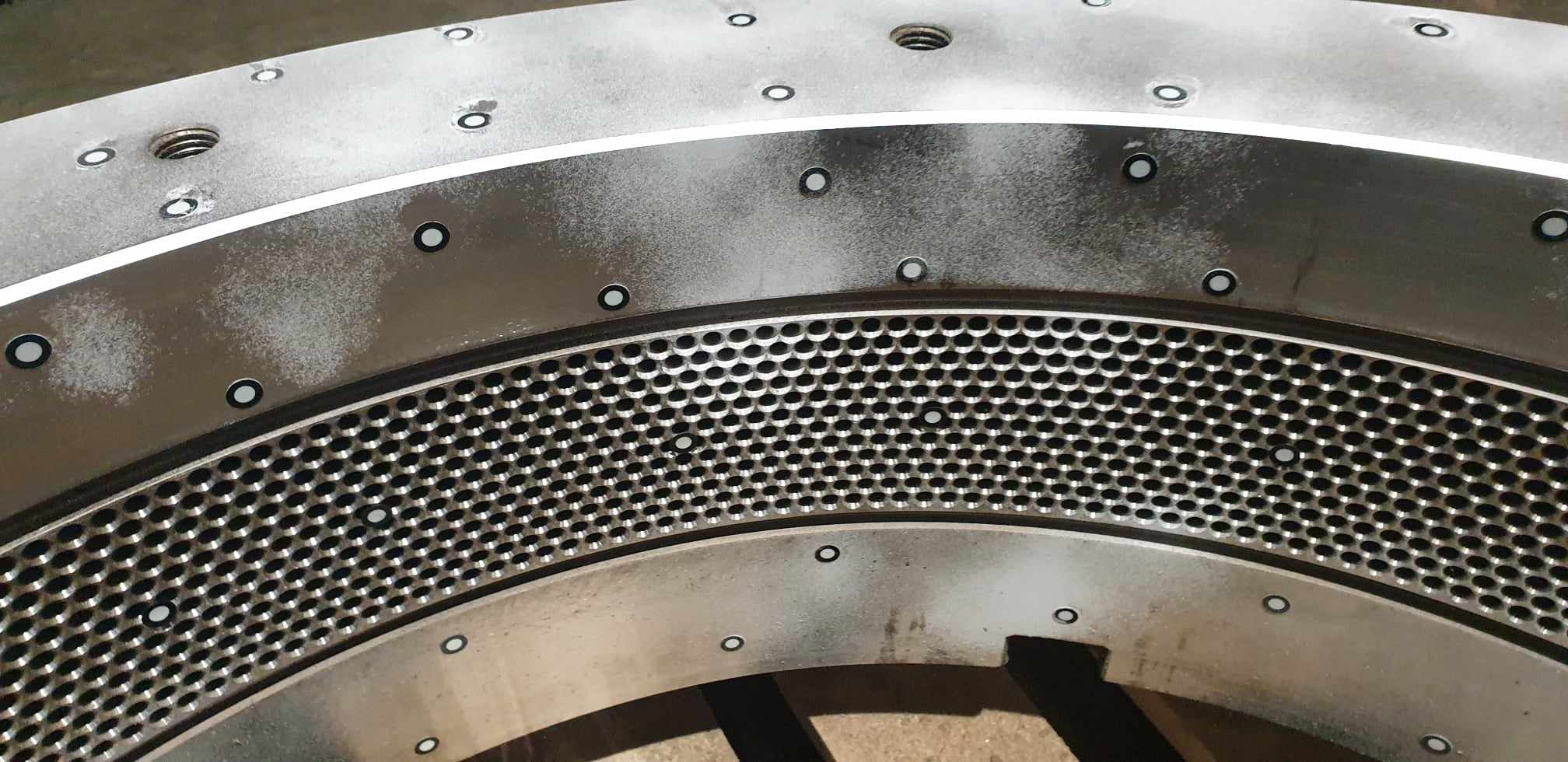

Matriitsi 3D skaneerimine peegeldava pinna ettevalmistusega — 3D skaneerimine
Matriits oli peegeldav. Peegeldava objekti 3D skaneerimiseks tuleb kasutada spetsiaalset 3D skaneerimiseks mõeldud pinnakattevahendit.

3D mesh data

3D mesh data kvaliteet ja resolutsioon

3D mesh data kvaliteet sõltub sellest, millise resolutsiooniga teostatakse 3D skaneering.

3D skaneerimise ajakulu sõltub sellest, millise resolutsiooniga objekt skaneeritakse, kas objekt on peegeldava pinnaga ning kas pind on heleda või tumeda tooniga. Resolutsiooni tõstmisel paraneb skaneeringu kvaliteet, kuid kasvab ka 3D skaneerimise ajakulu, andmete protsessimine ja seeläbi skaneerimise hind.

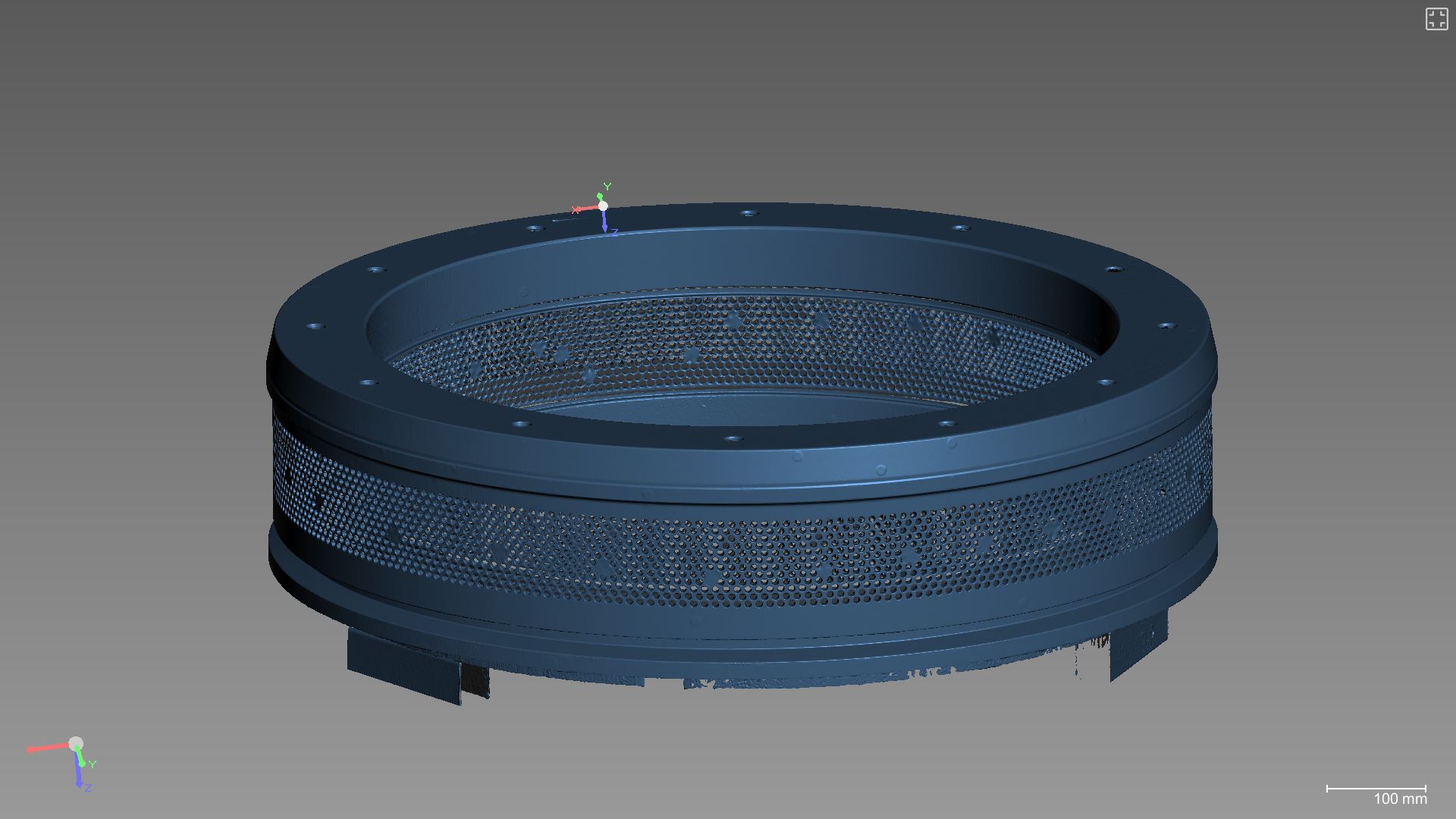

**3D mesh data kvaliteet ja resolutsioon** Suurem resolutsioon annab detailsema mesh mudeli, kuid kasvatab töötlusmahtu.

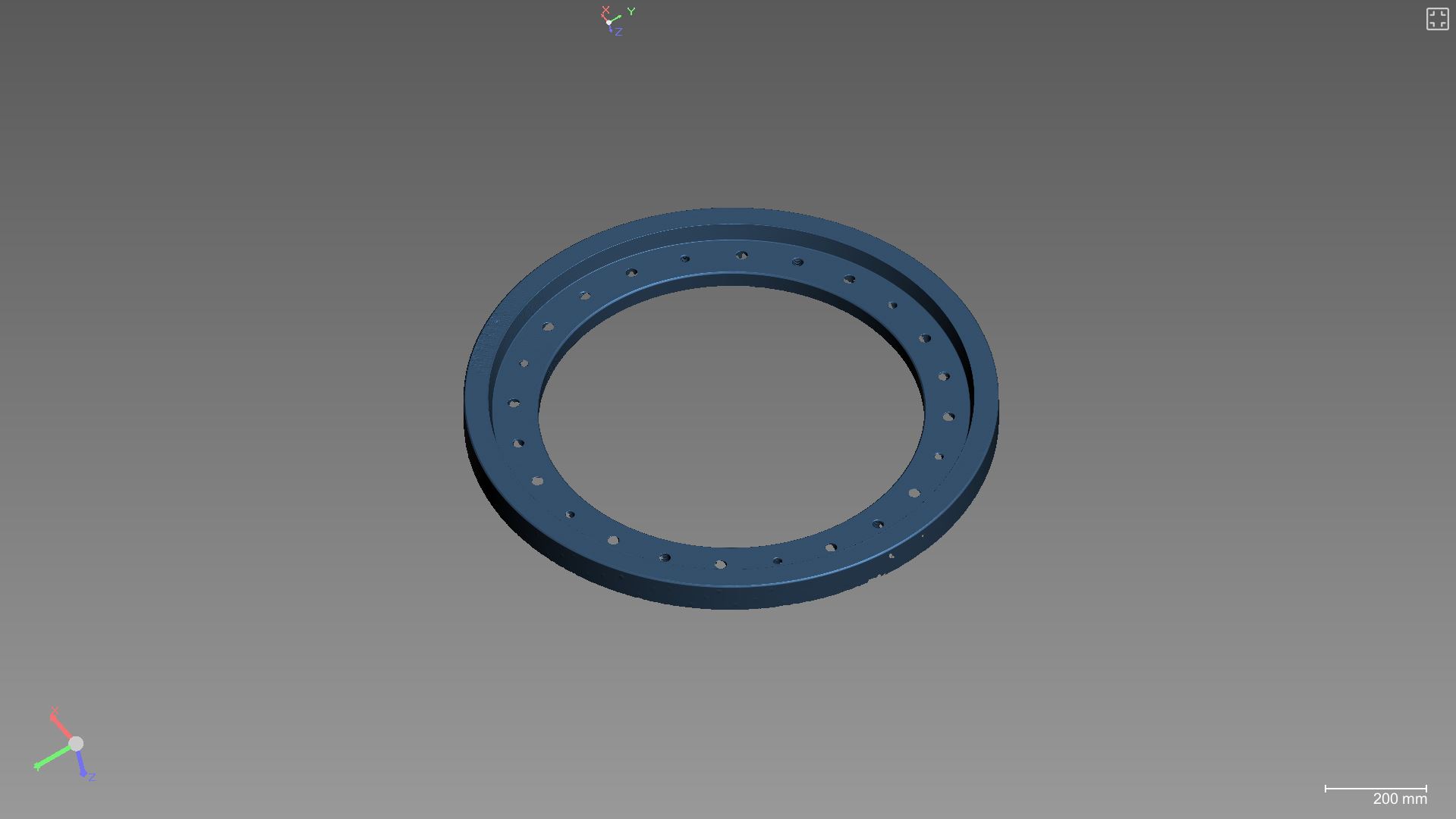

3D skaneerimise ajakulu ja resolutsioon — **3D skaneerimise ajakulu** Resolutsiooni ja pinna ettevalmistuse valik mõjutab skaneerimise ning andmetöötluse aega.

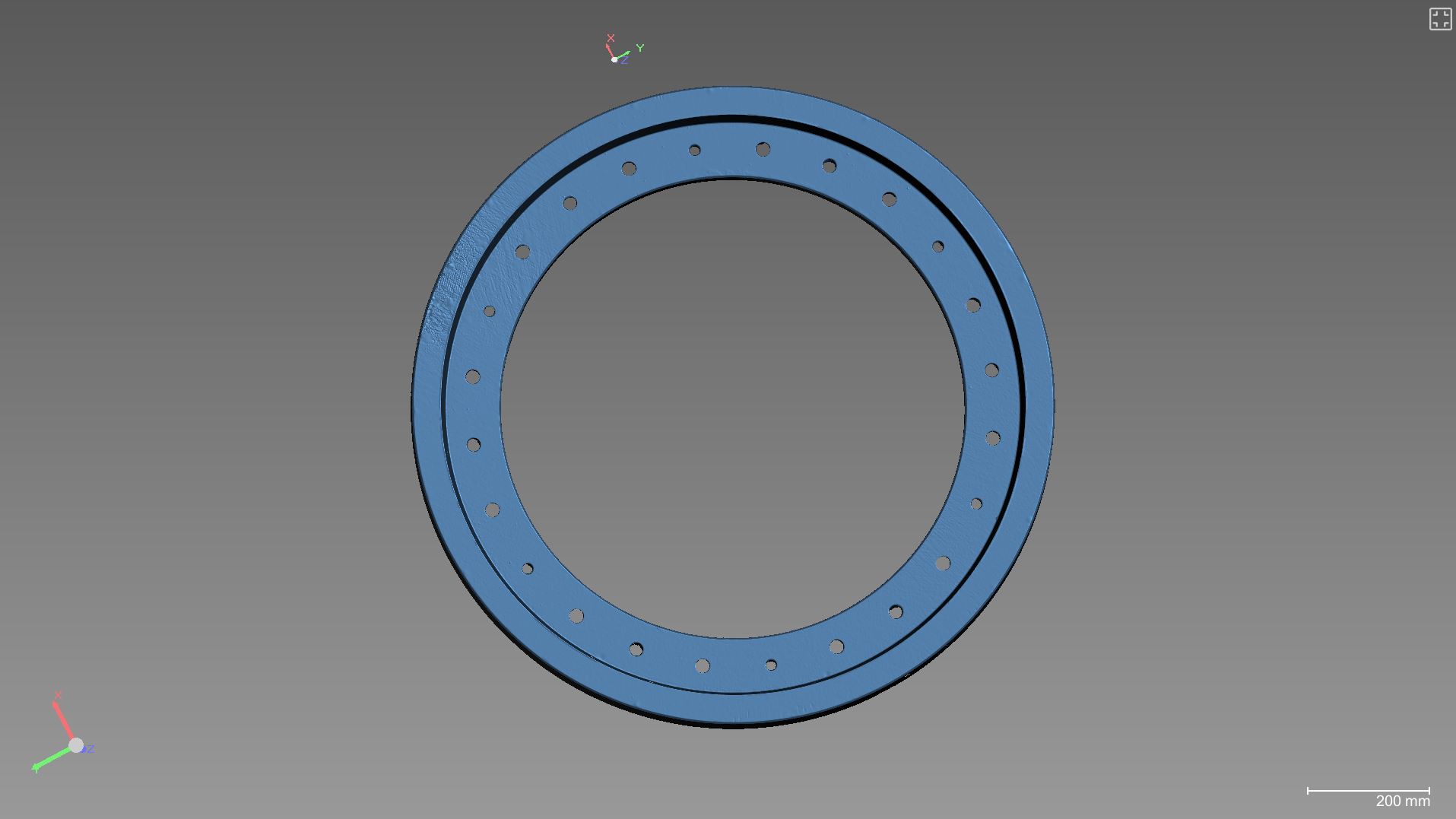

Matriitsi 3D mesh data pealtvaade — **3D triangulated mesh data** Skaneeringu tulemusena saadud geomeetriline mudel.

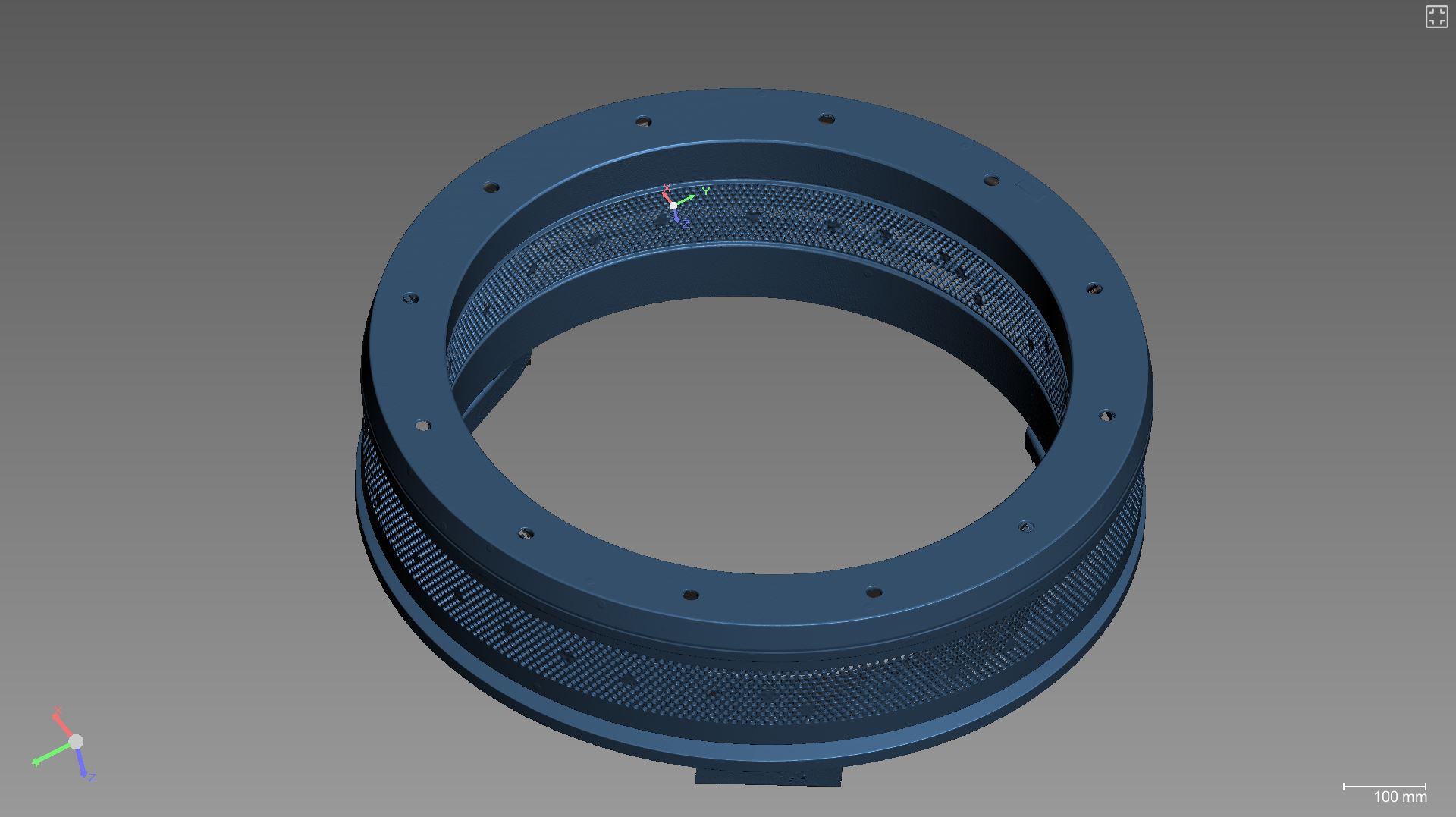

Matriitsi skaneerimise ja mesh data seos — **Skaneeringu sidumine markeritega** Markerid ja pinnakattevahend aitavad saada müravabama tulemuse.
