Hüdrogeneraatori, hüdroturbiini ja seotud detailide 3D skaneerimine keerulistes tingimustes, kus märjad pinnad, mustus ja ligipääs mõjutasid töö metoodikat.
Objekti kontekst

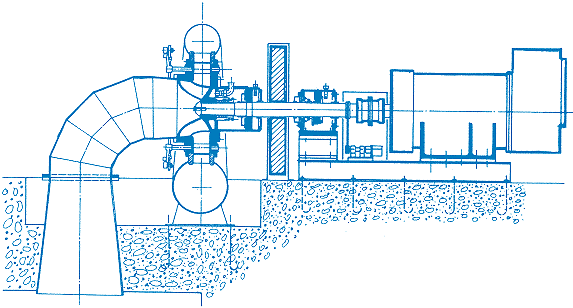

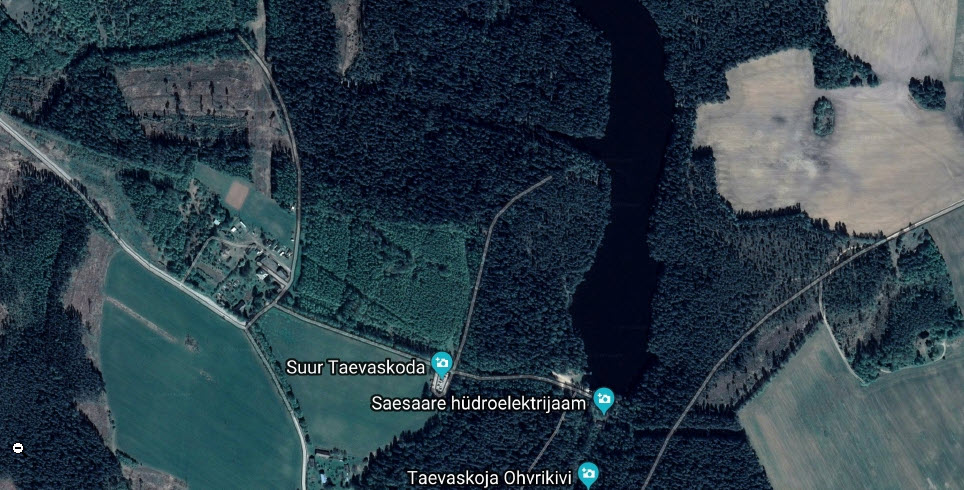

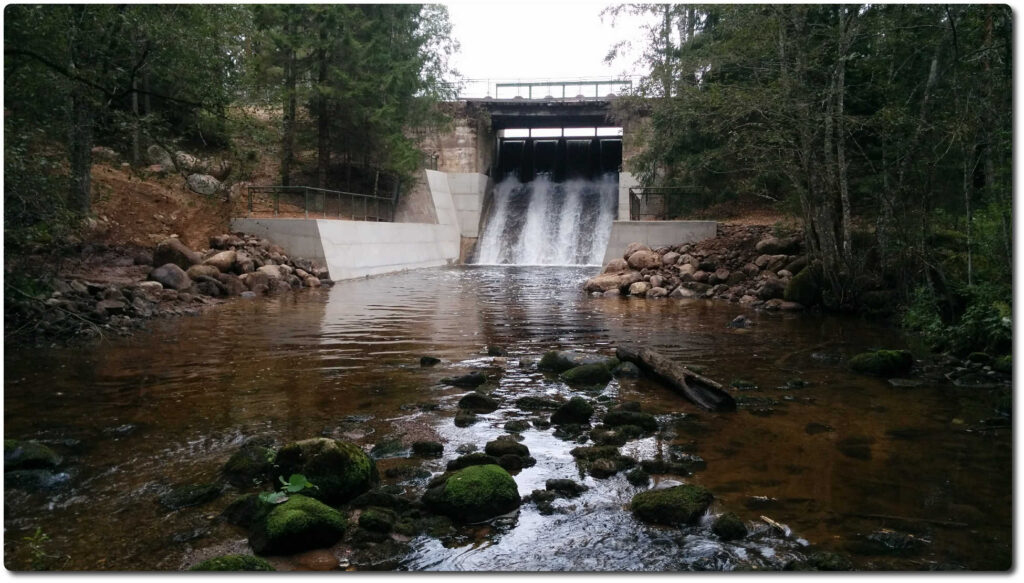

Saesaare paisjärv asub Ahja jõe ürgoru maastikukaitsealal. Hüdroelektrijaamas muundatakse vee potentsiaalne energia elektrienergiaks ning hüdrogeneraator moodustab turbiiniga ühe tervikliku tööagregaadi.
Projekti eesmärk oli dokumenteerida hüdrogeneraatori ja selle sisu geomeetria 3D skaneerimisega.
Töö eesmärk
3D skaneeringu abil saadi tehniline alusmaterjal, mida saab kasutada kontrolliks, detailide analüüsiks ning vajadusel pöördprojekteerimiseks või uute osade valmistamise ettevalmistuseks.

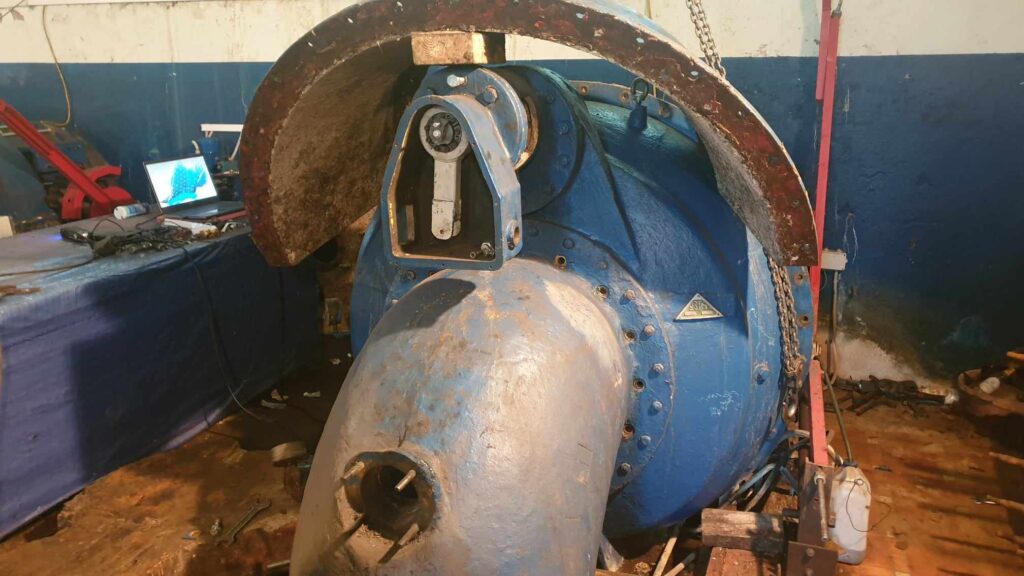

Hüdrogeneraator

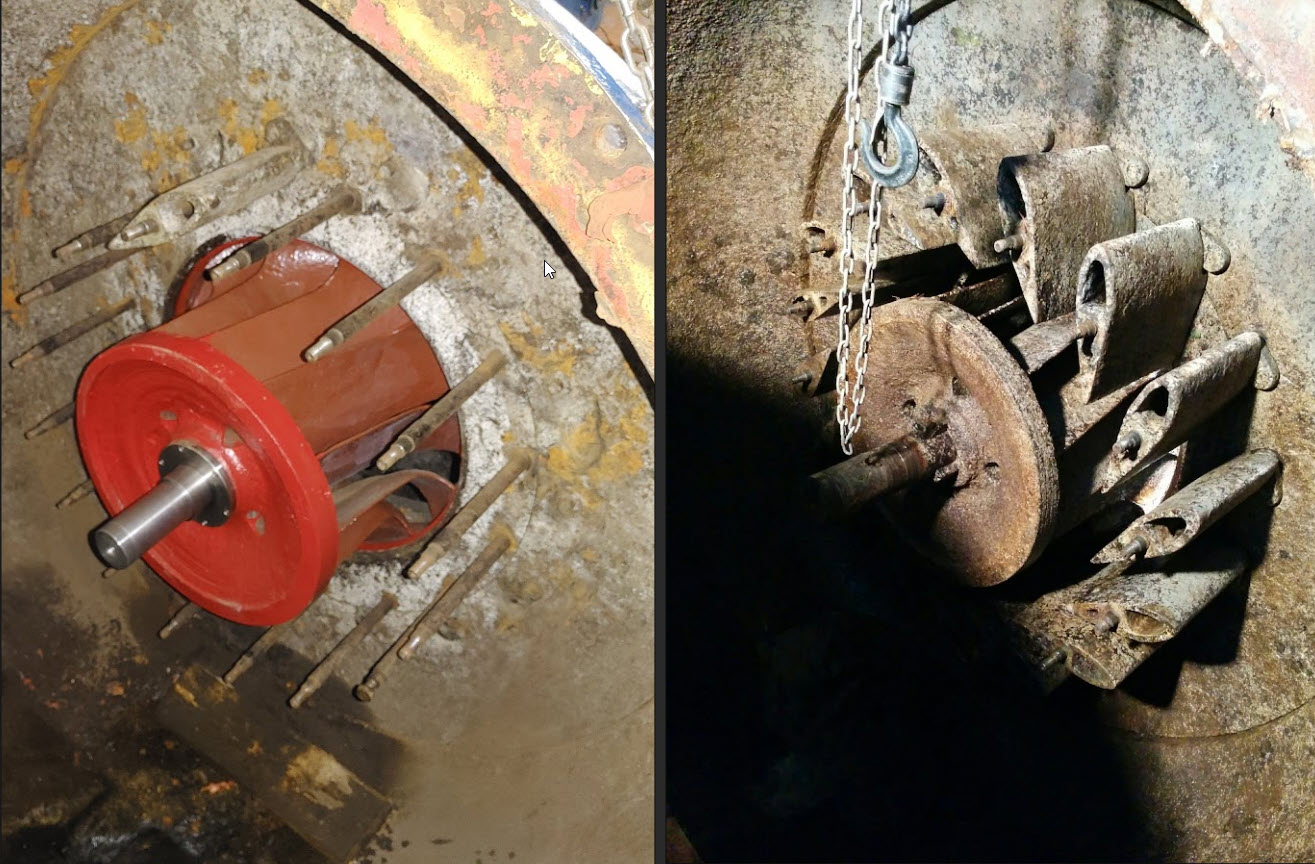

Hüdrogeneraator on elektrigeneraator, mida käitab hüdroturbiin. Töö käigus oli vaja pääseda ligi generaatori sisule ja dokumenteerida piirkonnad, kus vesi liigub läbi turbiini ja äravoolu.
3D skaneerimist raskendavad asjaolud
3D skaneerimisel tuleb arvestada pinna seisukorra, ligipääsu, vee ja mustusega. Märjad kohad ei anna skannerile usaldusväärset pinnainfot ning puhastamata või tolmused pinnad raskendavad markerite paigaldamist.
Vertz 3D ei tegele pindade puhastamisega. Üldjuhul tuleb kliendil pinnad enne skaneerimist ette valmistada, kui töö eesmärk nõuab väga detailset või kvaliteetset pinnainfot.
Metoodika

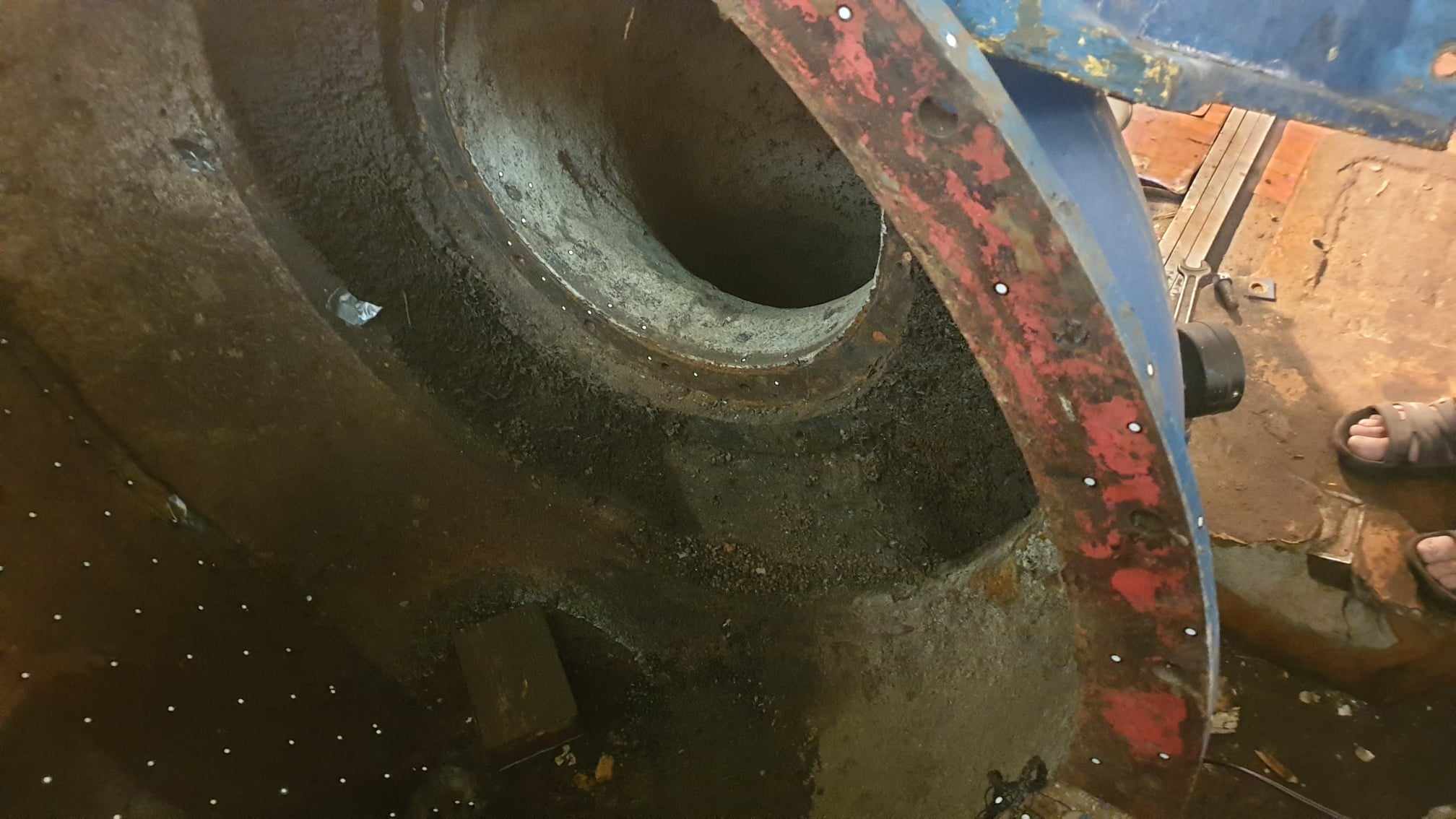

Hüdrogeneraatori sisus olid pinnad märjad, mustad ja kohati pudedad. Seetõttu ei saanud kasutada täielikult tavapärast 3D skaneerimise metoodikat, kus markerid kleebitakse otse objektile.

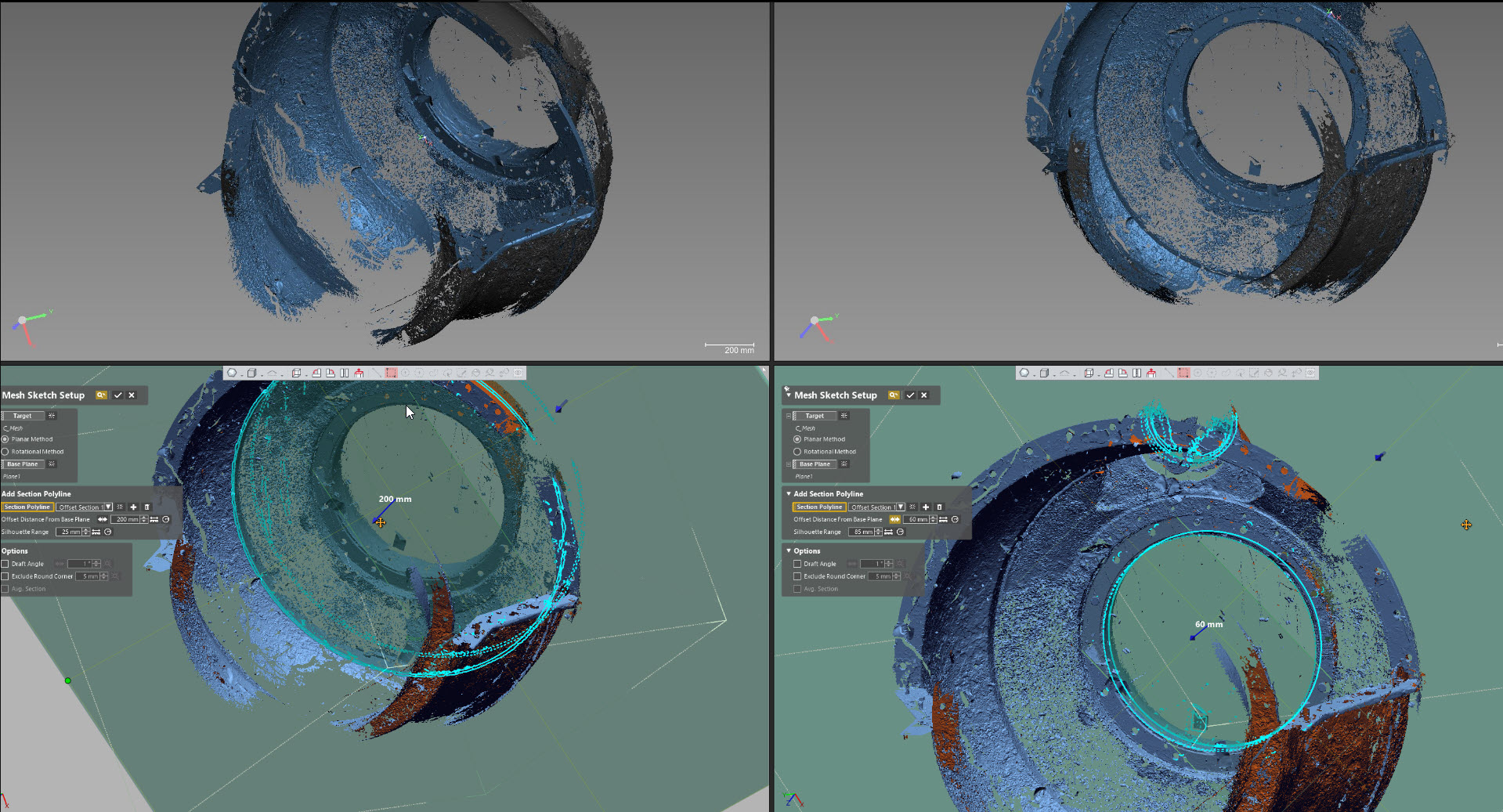

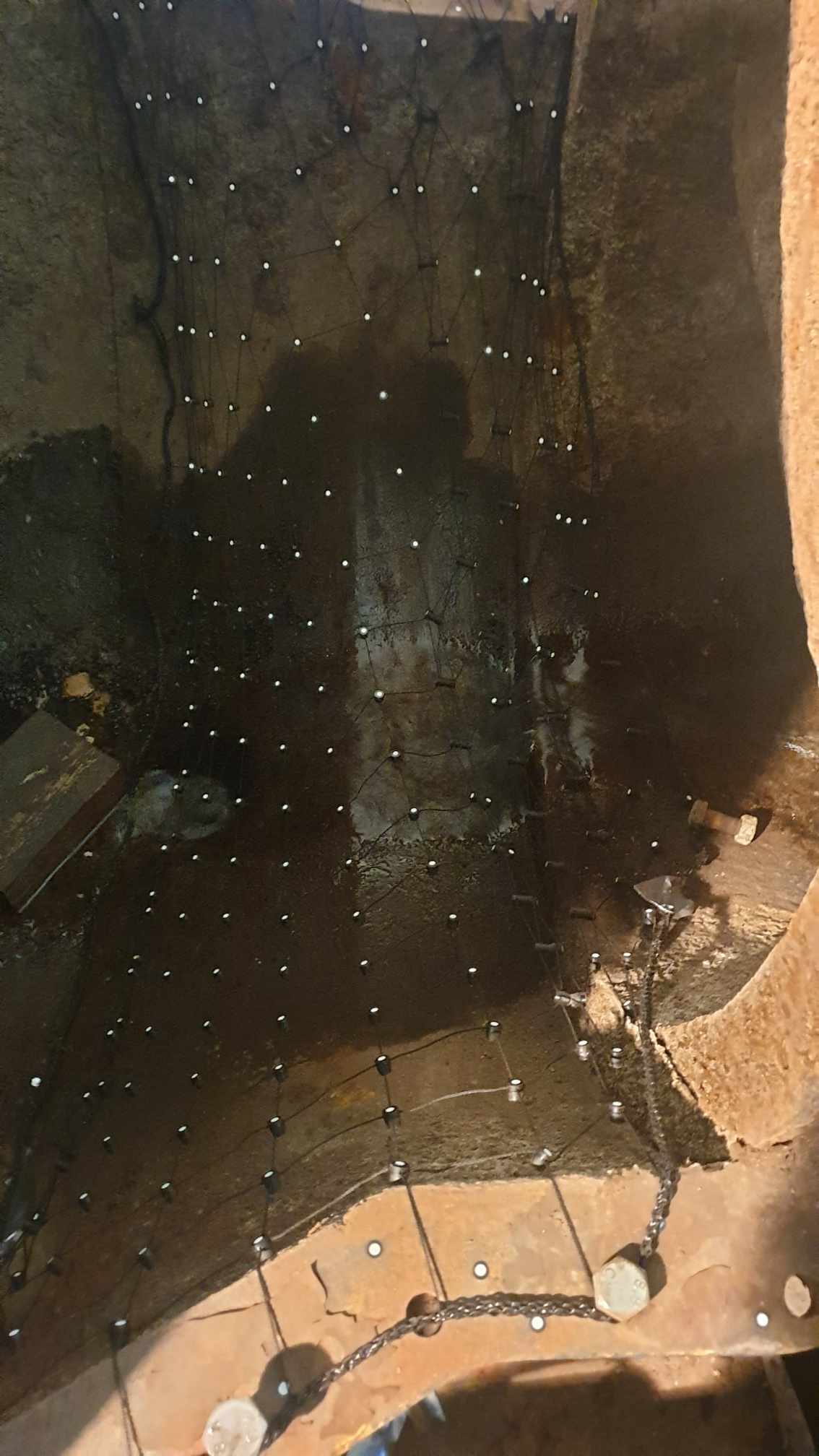

Lahendusena kasutati eraldi valmistatud võrku, mille ristumiskohtadel olid markerid. Võrk stabiliseeriti ning selle abil sai skaneerimise läbi viia.
Võrgu kasutamine
Võrku saab kasutada metallist pindadel või kohtades, kuhu seda on võimalik kinnitada. Pöördprojekteerimisel võrk üldjuhul ei sega, sest vajadusel saab suure osa sellest hilisemas andmetöötluses eemaldada.
Selline lahendus võimaldas skaneerida ka olukorras, kus tavaline markerite kleepimine ei olnud pinna seisukorra tõttu mõistlik.

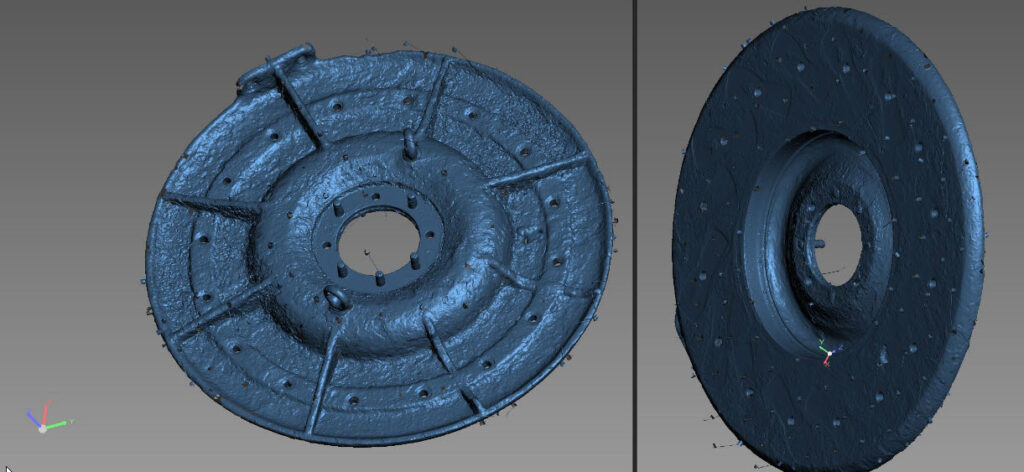

Hüdrogeneraatori elemendid

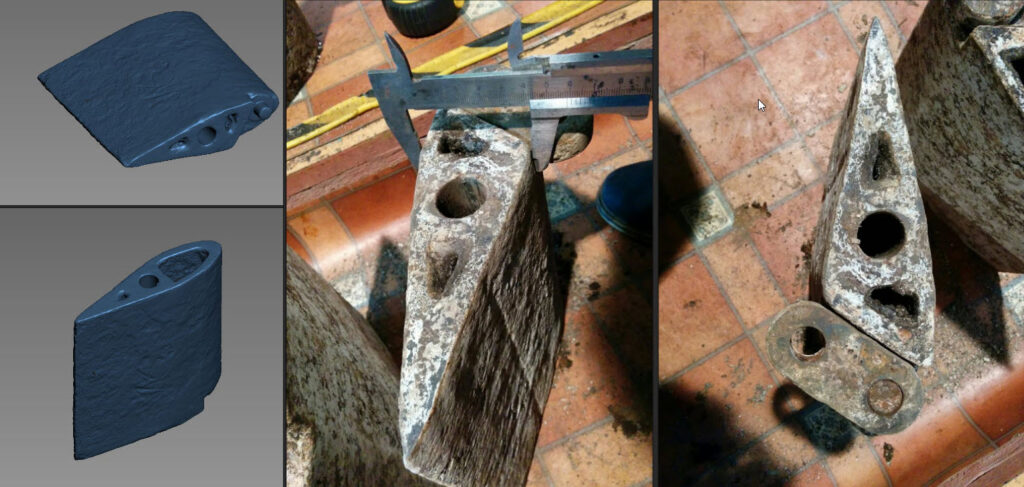

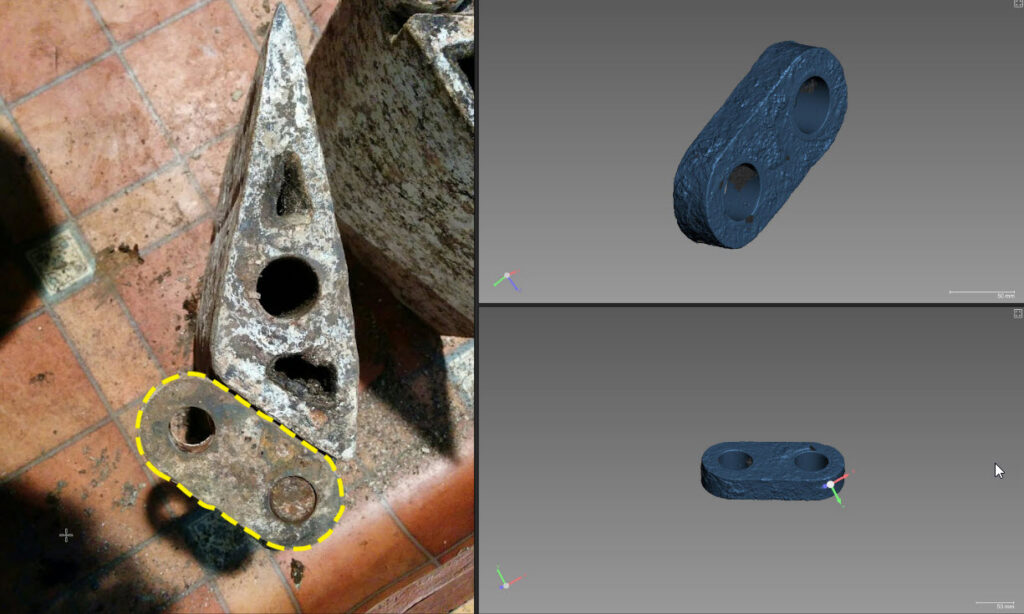

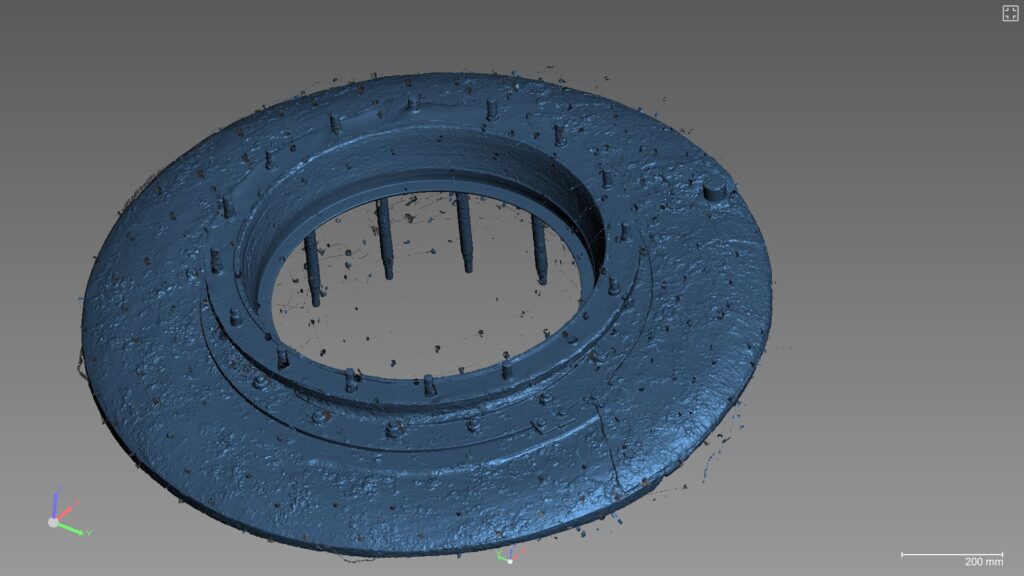

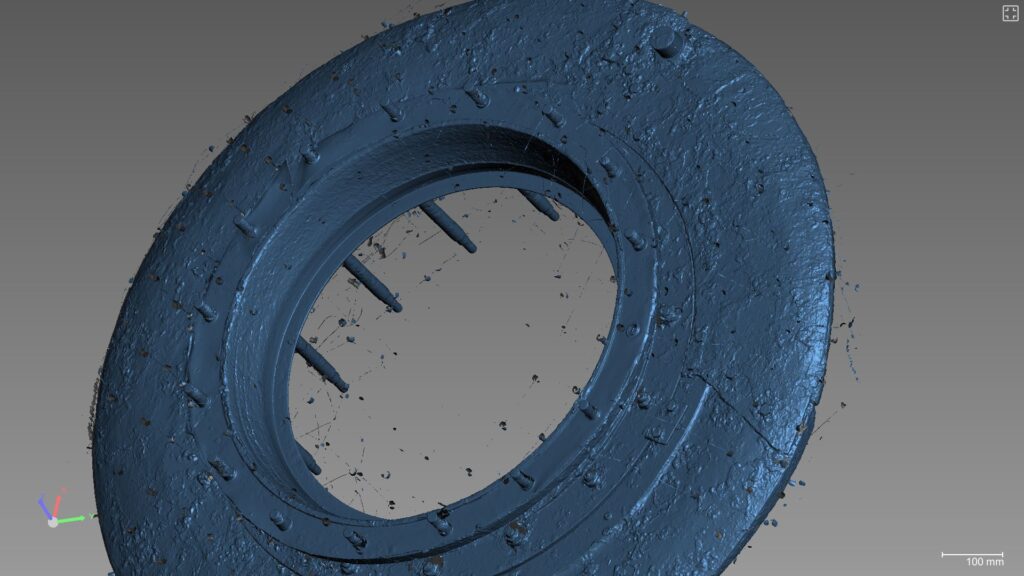

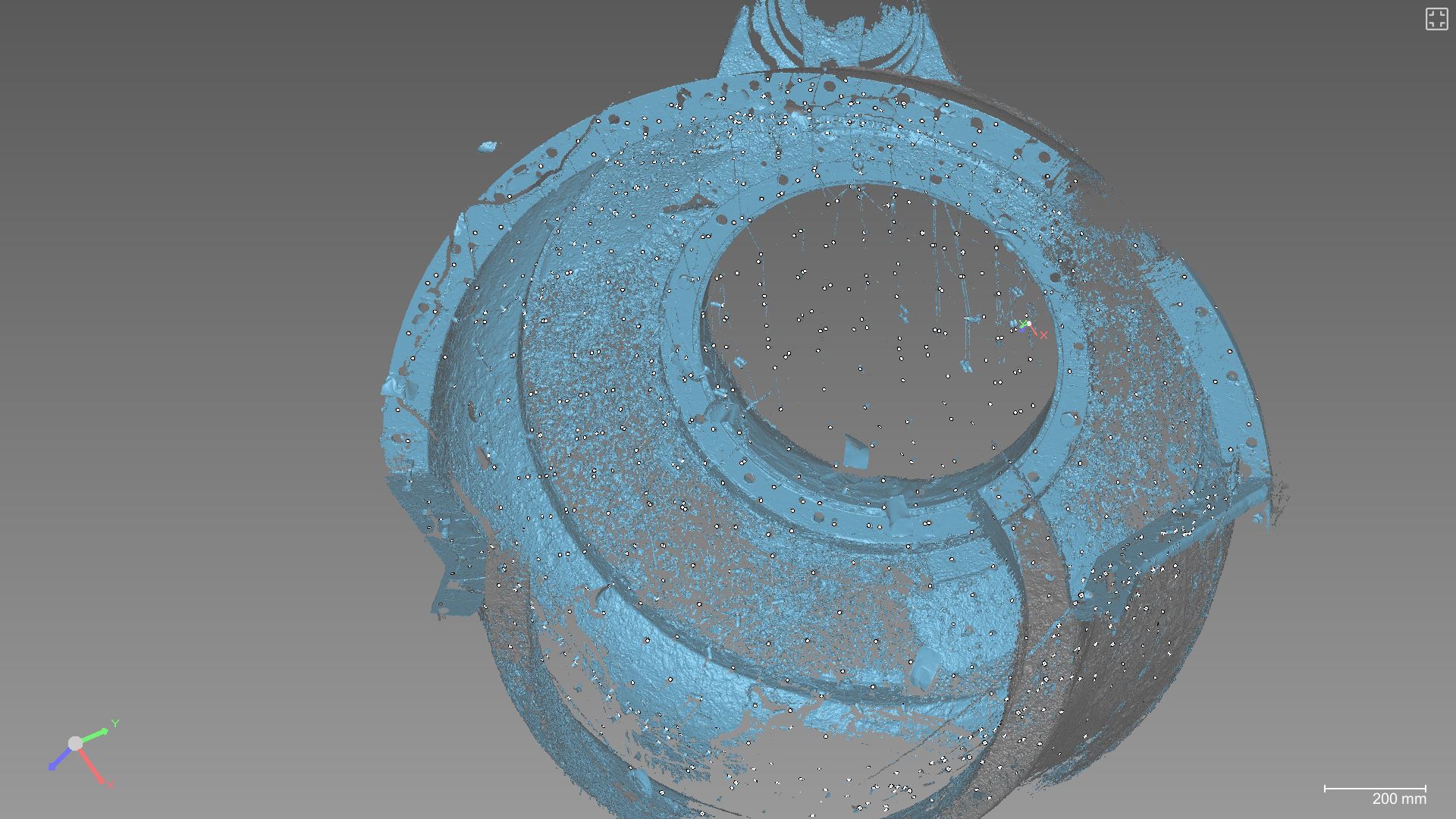

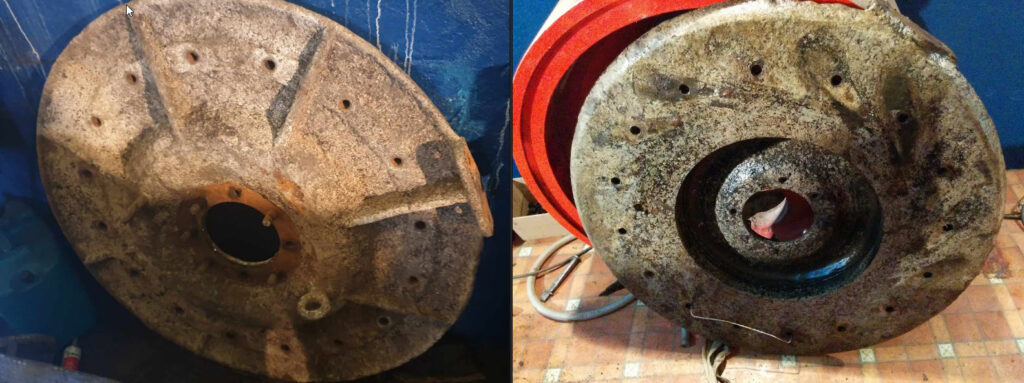

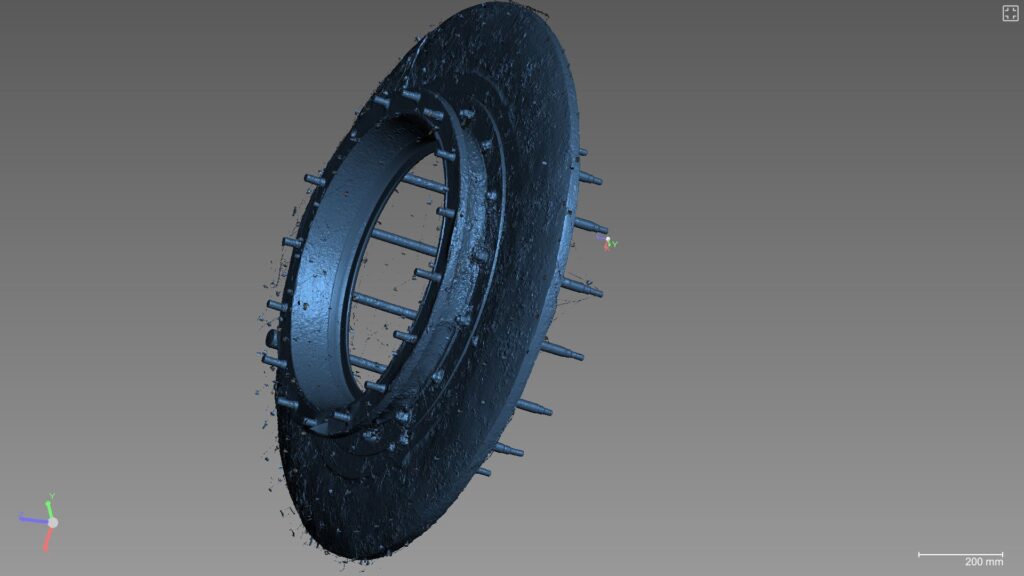

Üksikud elemendid skaneeriti eraldi. Kõikide detailide puhul ei ole alati vaja maksimaalset resolutsiooni: töö maht ja andmete tihedus valitakse vastavalt sellele, millist väljundit kliendil vaja on.
