Projekti kirjeldus
Vedurite raamide 3D skaneerimine
Kliendi soov oli saada vedurite raamide 3D skaneering 0,5 mm täpsusega. Kliendile anti üle soovitud täpsusega 3D triangulated mesh mudel STL failiformaadis.
Töö teostatud: 2021
Tööstuslik 3D skaneerimine
Vedurite raamide 3D skaneerimine
Kliendi soov oli saada vedurite raamide 3D skaneering 0,5 mm täpsusega. Kliendile anti üle soovitud täpsusega 3D triangulated mesh mudel STL failiformaadis.
2021
0,5 mm
STL mesh
Töö teostatud2021veduri raamid
Täpsus0,5 mmkliendi soovitud täpsus
VäljundSTLtriangulated mesh mudel
Ettevalmistus3 tööpäevamarkerite paigaldus
Raamide 3D skaneerimine (2021)
Täpne olemasoleva raami digiteerimine
Kliendi soov oli saada täpne 3D skaneering olemasolevast veduri raamist. Ainuüksi markerite paigaldamine võttis aega 3 tööpäeva. Sellele järgnes 3D skaneerimine, töötlus ja kvaliteedikontroll.

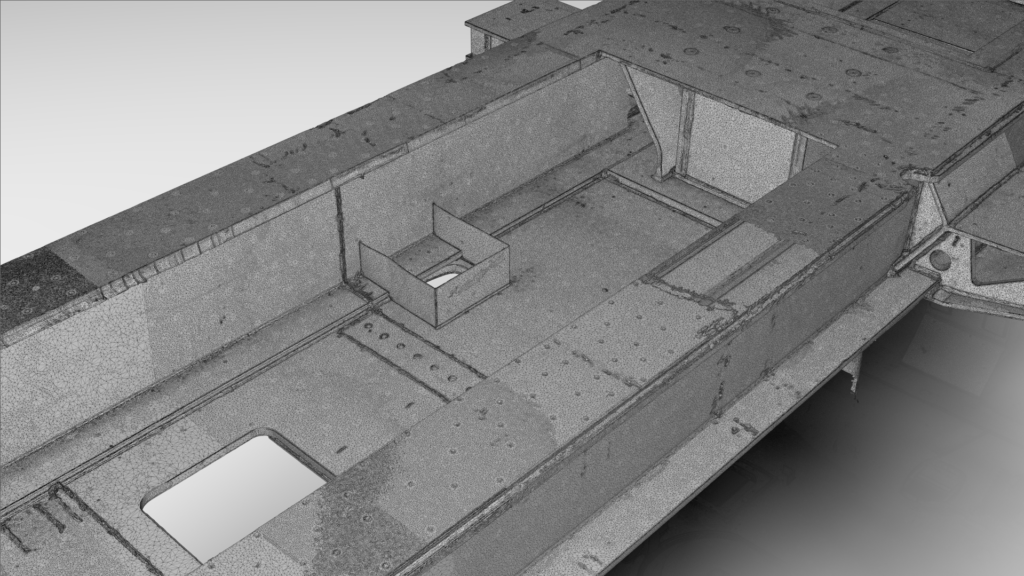

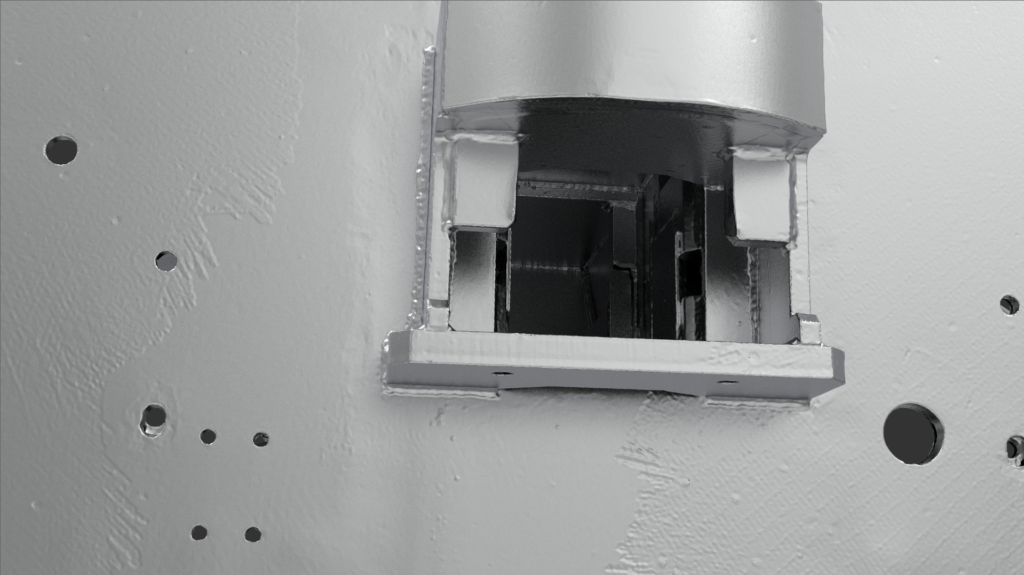

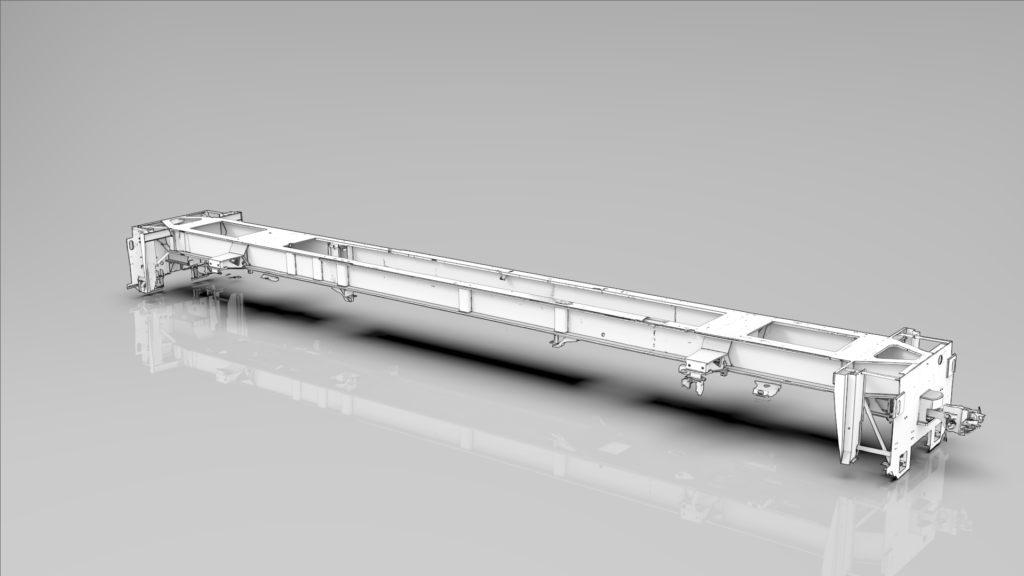

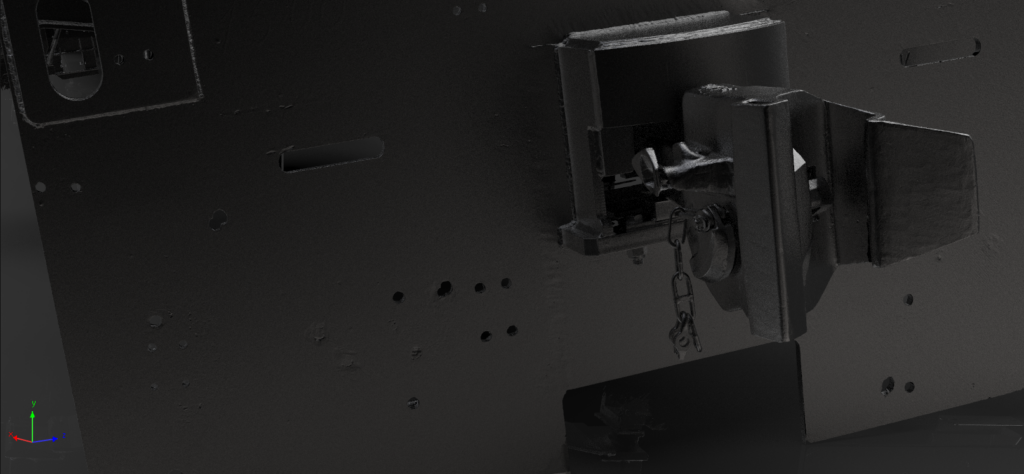

Lõpptulemusel anti kliendile üle raami 3D mudel (triangulated mesh) STL formaadis.
Pöördprojekteerimise lähteandmed
Miks 3D-skaneering oli vajalik?
Klient projekteeris olemasolevale veduri alusraamile uut rongi. Selleks oli vaja täpset digitaalset lähteandmestikku, mis kirjeldaks raami tegelikku geomeetriat.
3D-skaneerimine võimaldas olemasoleva raami mõõdistada ja anda kliendile üle 3D triangulated mesh mudeli, mida sai kasutada edasiste projekteerimisotsuste ja kontrolli alusena.
Video
Vedurite raamide 3D skaneerimise video
▶
Ava YouTube’is →
3D-skaneeringu tulemuse video
Video näitab veduri raamide 3D-skaneeringu tulemust ja annab ülevaate kliendile üle antud digitaalsest andmestikust.
Ava YouTube’is →Töö maht
Markerid, skaneerimine, töötlus ja kontroll

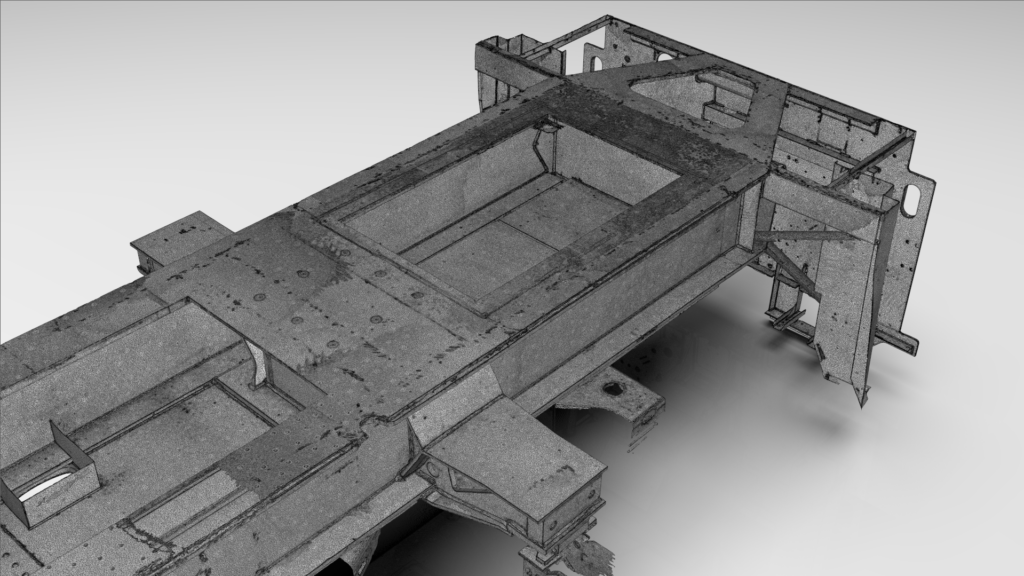

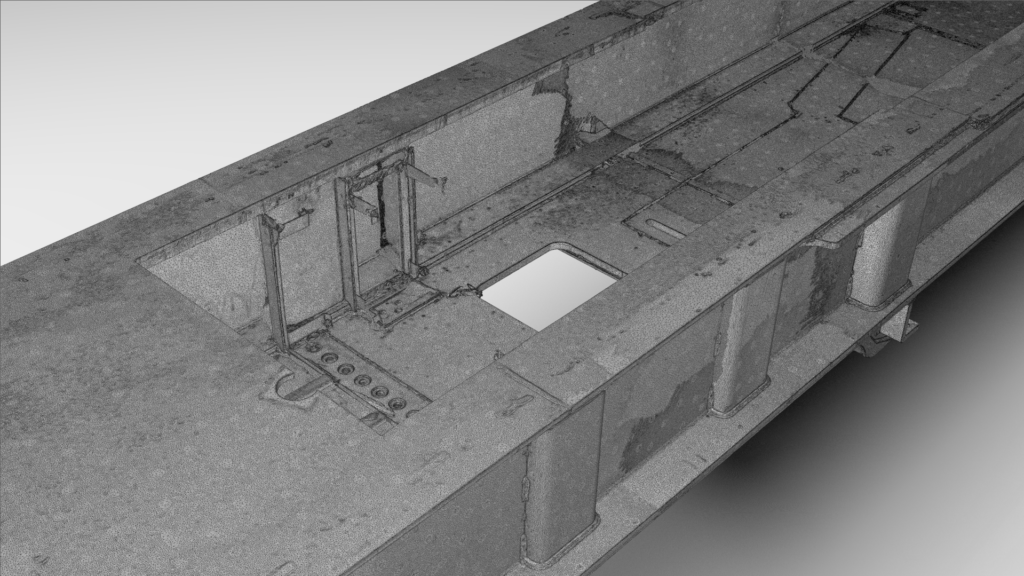

Ainult markerite paigaldamine võttis selle projekti puhul aega 3 tööpäeva. Seejärel skaneeriti raamid, töödeldi andmed ning kontrolliti tulemuse kvaliteeti enne STL failide üleandmist.

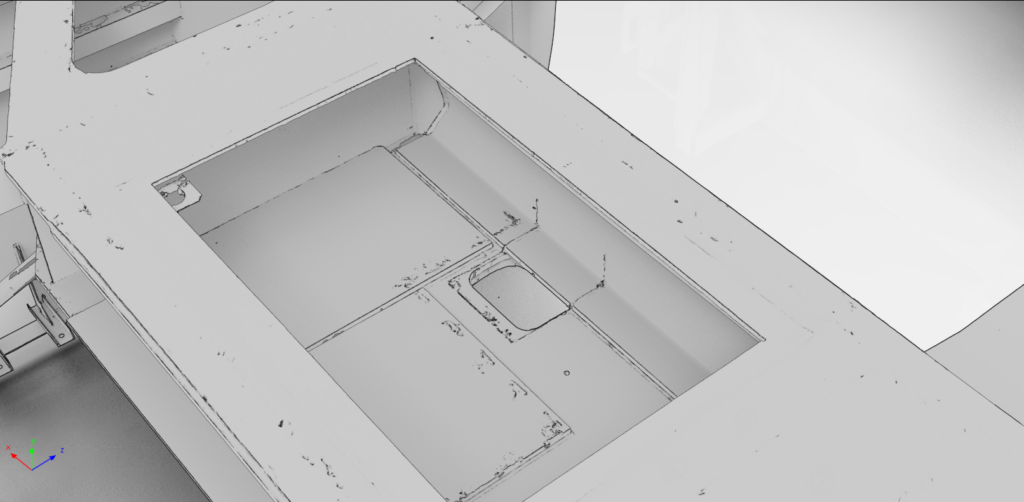

Galerii
Projekti pildid õiges järjekorras
