Pöördprojekteerimine Täislahendus

1920. aasta uunikumi käsiku identse duplikaadi loomine

Kliendil oli katki läinud 1920. aasta uunikumi käsik. Vertz 3D teostas kogu töövoo alates katkise detaili 3D-skaneerimisest ja digitaalsest parandamisest kuni SOLID mudeli, vahast 3D printimise, pronksivalu ja viimistletud lõpptulemuseni.

uunikum 3D-skaneerimine SOLID mudel vahast 3D print pronksivalu viimistlus duplikaat

Küsi pakkumist →

Projekti kirjeldus

Katkisest originaaldetailist valmis pronksist duplikaat

Kliendil oli katki läinud 1920. aasta uunikumi käsik ning eesmärk oli luua sellest identne duplikaat.

Töö algas katkise käsiku 3D-skaneerimisega. Skaneeringu põhjal taastati detaili geomeetria digitaalselt, tehti vajalikud parandused ning loodi käsikust SOLID mudel.

Parandatud mudeli põhjal valmistati vahast 3D-prinditud mudelid, mida kasutati pronksivalu jaoks. Pärast valamist käsikud viimistleti ning klient sai kätte valmis pronksist duplikaadid.

Lisaks valmisdetailidele anti kliendile üle ka 3D-skaneerimise failid ja SOLID mudelid.

Miks see oli vajalik?

Kui originaaldetail on katki, aga asendust pole saada

Vanade uunikumide ja ajalooliste detailide puhul ei pruugi varuosi enam saada olla. Kui originaaldetail on kahjustatud, tuleb selle kuju taastada olemasoleva detaili põhjal.

3D-skaneerimine võimaldab katkise detaili geomeetria täpselt digitaliseerida. Digitaalses mudelis saab detaili parandada, taastada puuduvad või kahjustatud kohad ning valmistada see ette tootmiseks.

Täislahendus

Vertz 3D pakkus terviklikku töövoogu

Selles projektis ei piirdunud töö ainult 3D-skaneerimisega. Vertz 3D aitas kliendil liikuda kogu protsessi läbi: skaneerimisest digitaalse paranduse, SOLID mudeli, vahast 3D printimise, pronksivalu ja viimistletud lõpptulemuseni.

Selline lähenemine vähendab kliendi jaoks ajakulu ja riski, sest klient ei pea ise otsima iga tööetapi jaoks eraldi teostajat.

Katkine käsik 3D-skaneerimine 3D parandused SOLID mudel vahast 3D print pronksivalu viimistlus valmis duplikaat

Töövoog

Katkisest käsikust valmis pronksist duplikaatideni

Iga etapp on toodud õiges järjestuses koos sellele kuuluva pildi ja selgitusega.

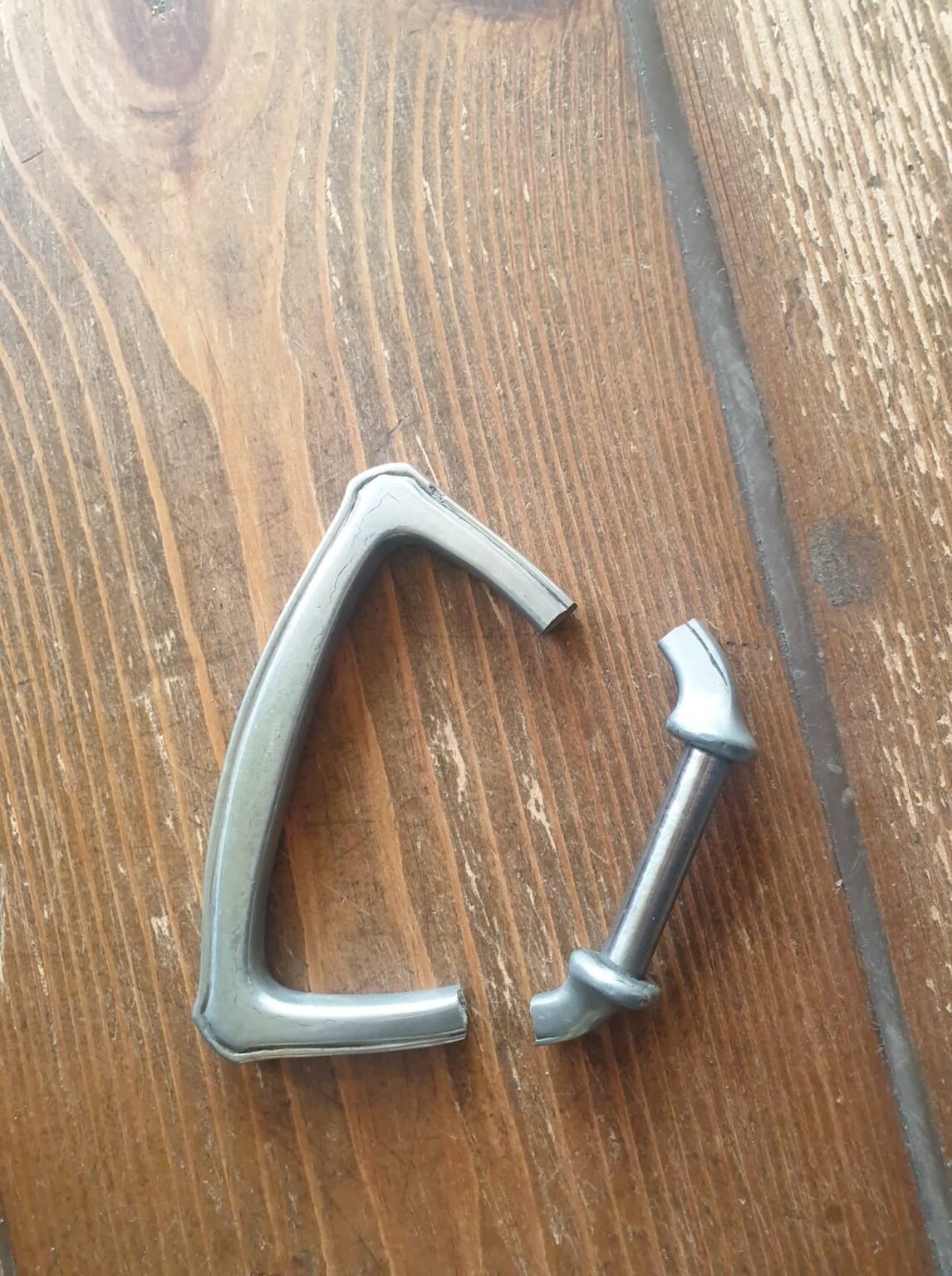

Katkine käsik

Pildil on näha käsik, mille klient tõi Vertz 3D-le.

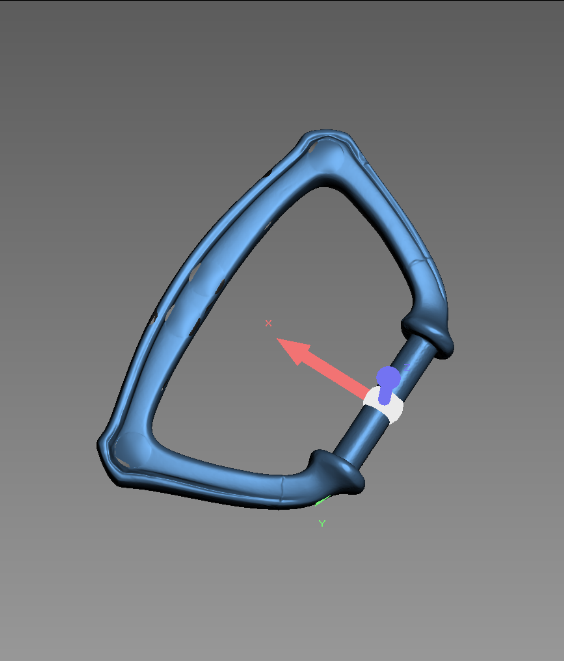

Skaneeritud käsik

Pildil on näha 3D-skaneeritud käsik, mis vajas parandusi ja modifitseerimist 3D programmis.

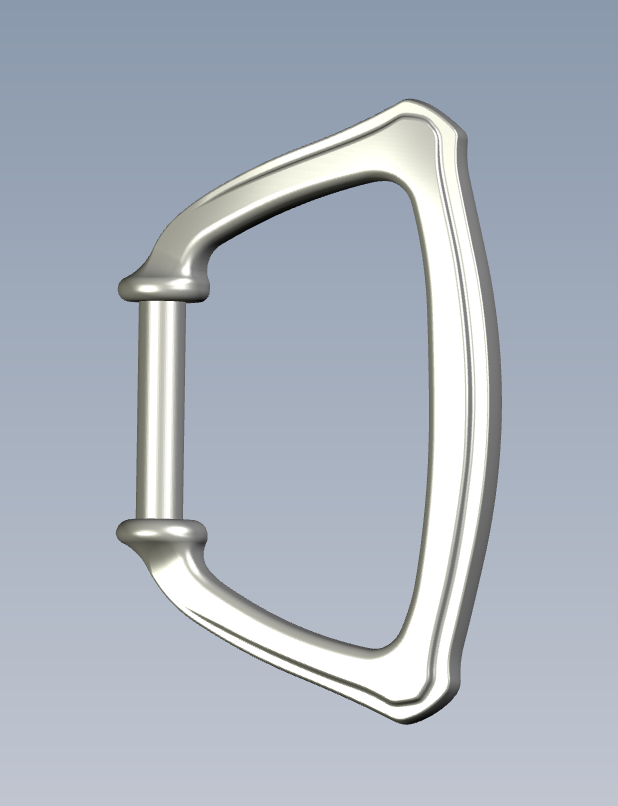

SOLID 3D mudel

Pildil on näha käsikust loodud SOLID 3D mudel.

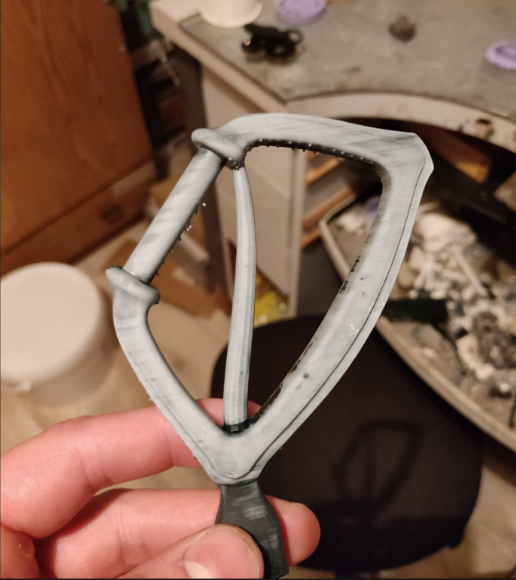

3D-prinditud käsik

Pildil on näha käsik, mis 3D-prinditi vahast.

3D-prinditud vahast käsik — Vahast 3D-prinditud mudel pronksivalu jaoks.

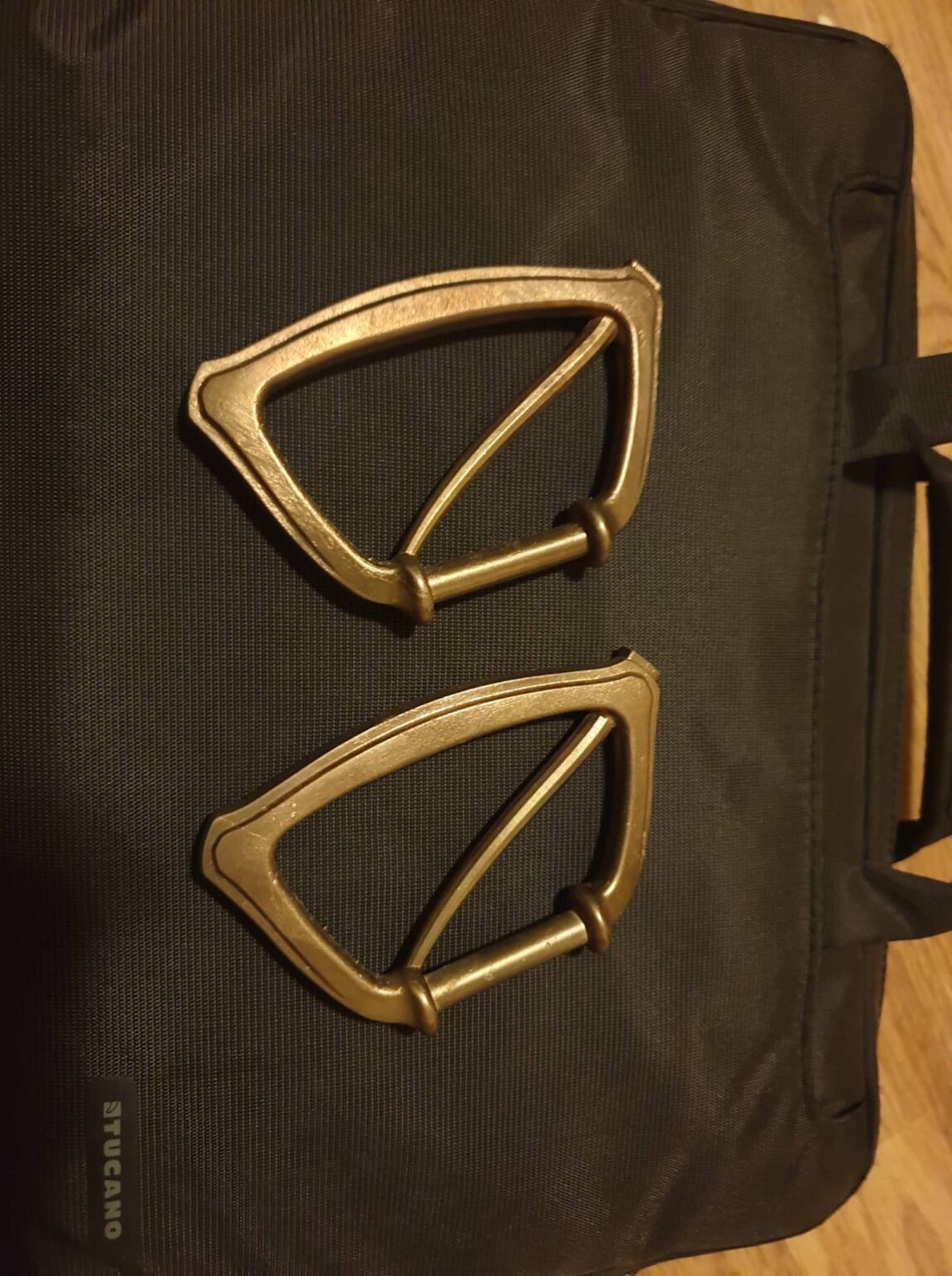

Pronksivalu

Pildil on näha käsikud, mis valati pronksi, kasutades varasemalt vahast 3D-prinditud käsikut.

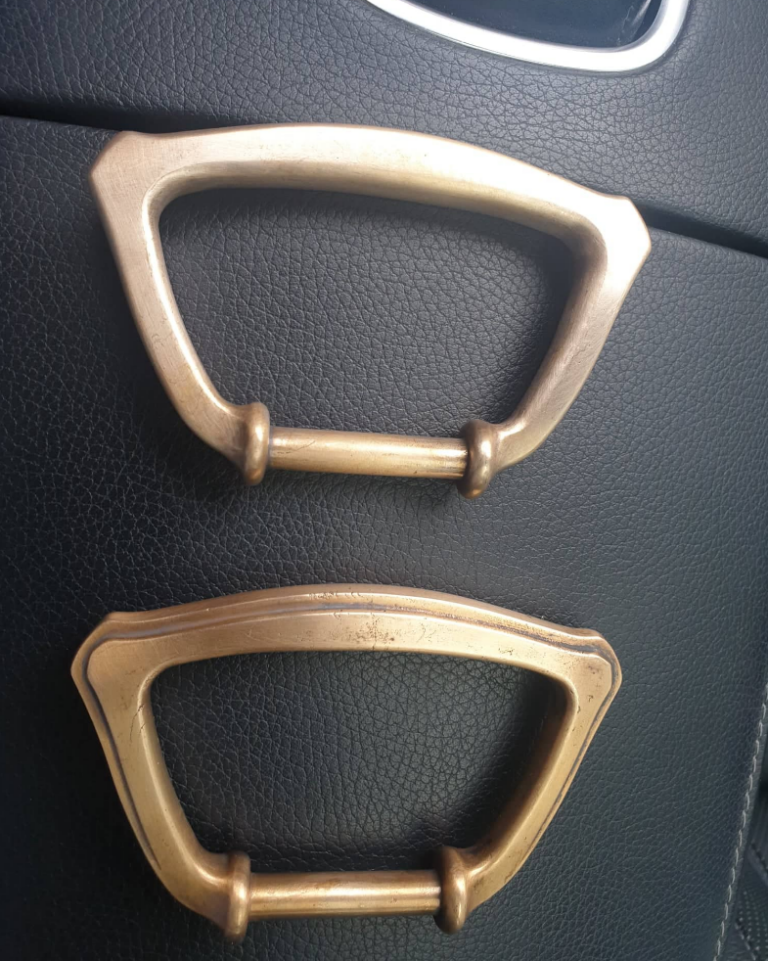

Viimistlus

Pildil on näha käsik pärast pronksivalu ja käsitsi viimistlust. Pane tähele, et pronks muudab aja jooksul värvi. Alumine käsik on valatud umbes kaks päeva varem ning ülemine on uuem. Erinevus tuleneb pronksi oksüdeerumisest.

Viimistletud pronksist käsik — Pronksist detailide käsitsi viimistlus ja toonierinevus.

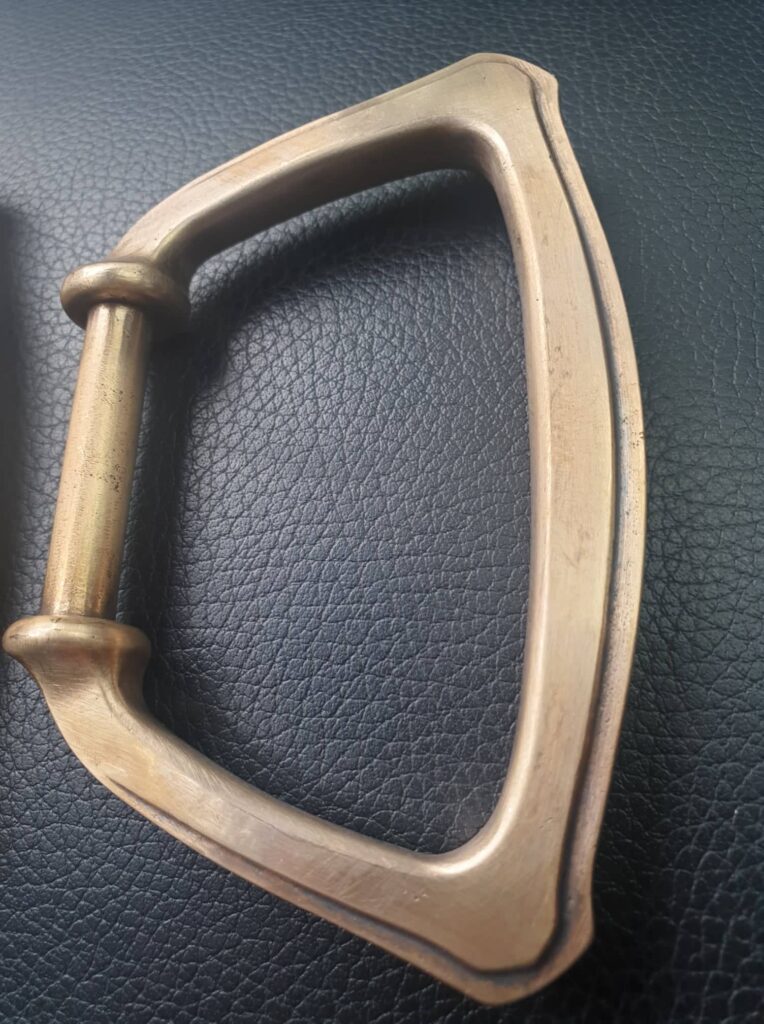

Lõpptulemus – uus pronksist käsik kliendile

Pildil on näha valmis pronksist käsik, mille klient sai lõpptulemusena kätte.

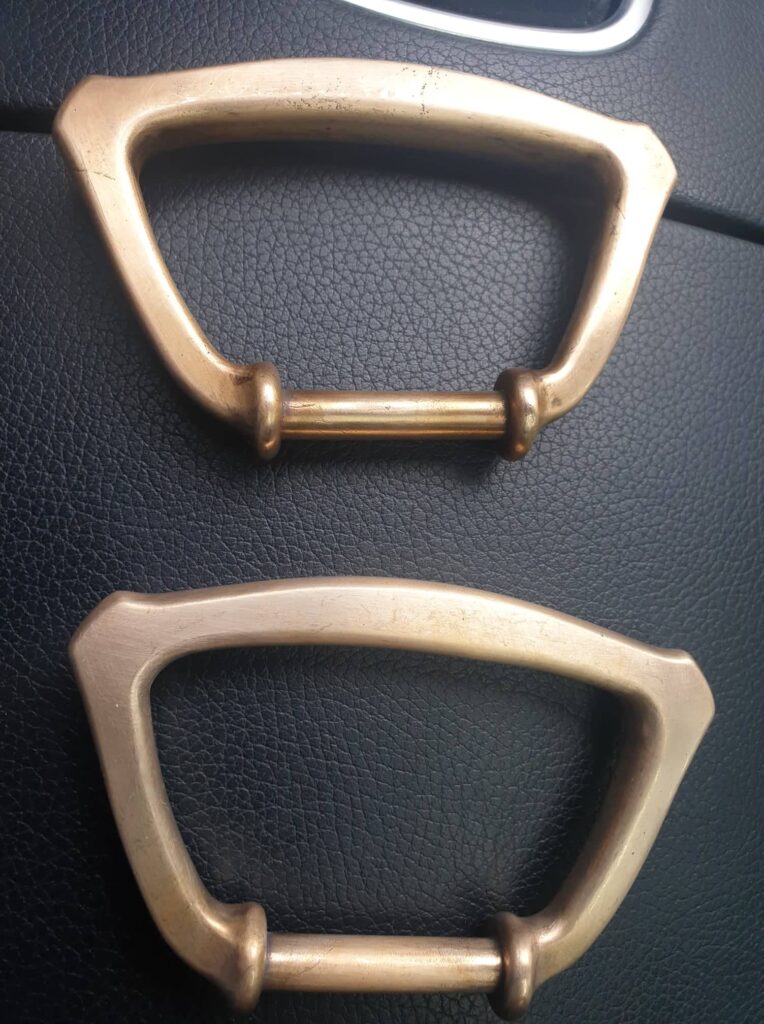

Lõpptulemus – kaks identset pronksist käsikut

Kliendil oli vaja kahte identset käsikut. Pildil on näha kaks valmis pronksist käsikut. Üks käsik on veidi kollakam, sest pronks oksüdeerub aja jooksul ja muutub toonilt.

Projekti tulemus

Valmis detailid ja digitaalsed failid

Klient sai valmis pronksist käsikud, mille kuju taastati katkise originaaldetaili põhjal. Lisaks anti üle ka 3D-skaneerimise failid ja SOLID mudelid, mida saab vajadusel hiljem uuesti kasutada.

Kliendi kasu

Terviklik lahendus ühest kohast

katkise originaaldetaili digitaalne taastamine
3D-skaneering olemasolevast käsikust
digitaalsed parandused
SOLID mudel
vahast 3D print
pronksivalu
käsitsi viimistletud lõpptulemus
valmis pronksist duplikaadid
kliendile anti üle ka 3D failid ja SOLID mudelid
klient sai tervikliku lahenduse ühest kohast
