Tootearendus Pöördprojekteerimine

Kajaki 3D-skaneerimine ja SOLID mudeli loomine

Kajaki kere 3D-skaneerimine ja tolerantsis SOLID mudeli loomine vormide valmistamiseks. Projekti eesmärk oli digiteerida olemasolev kajakk, luua täpne tootearenduseks sobiv mudel ning vähendada käsitööd tulevases tootmisprotsessis.

3D-skaneerimine vormide valmistamine

Vaata projekti → Tagasi tööde juurde

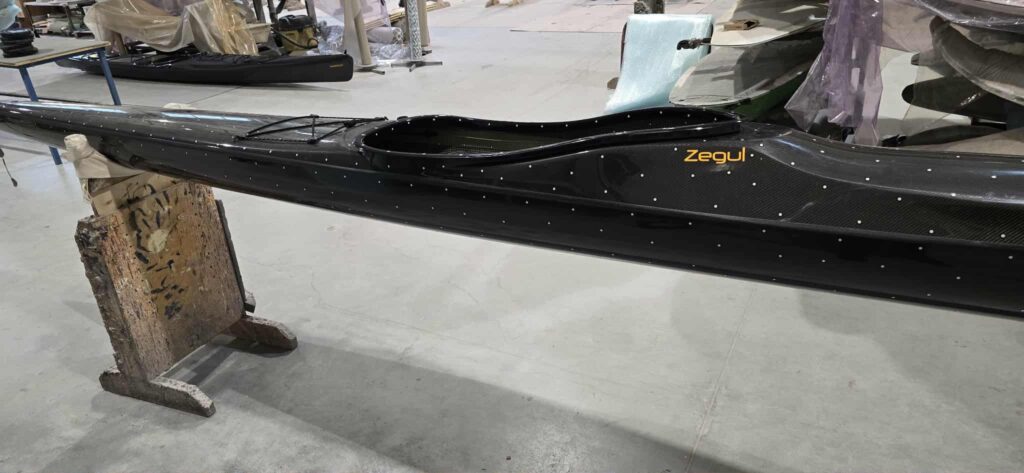

Kajaki projekt Vertz 3D tehtud tööde vaates

9 pilti projektist → Vaata galeriid Vaata tööprotsessi videot → Vaata 3D esitlust →

Probleem

Olemasolevast kajakist oli vaja saada täpne digitaalne mudel, mille põhjal oleks võimalik luua kajaki kere vorm ning vähendada käsitööd tootmisprotsessis.

Lahendus

Kajakk 3D-skaneeriti 0,020 mm täpsusega ning skaneeringu põhjal loodi tolerantsis SOLID mudel edasiseks tootearenduseks ja vormide valmistamiseks.

Tulemus

Klient sai tootmiseks sobiva digitaalse SOLID mudeli, mille põhjal oli võimalik valmistada korduvkasutatavad vormid ja muuta kajakkide valmistamise protsess kuluefektiivsemaks.

ValdkondTootearenduskajaki kere

Teenus3D-skaneerimine ja pöördprojekteeriminevormide alus

Täpsus0,020 mm3D-skaneerimine

SisendTriangulated mesh dataskaneeritud pind

VäljundTolerantsis SOLID mudelCAD kasutuseks

EesmärkKajaki kere vormi loominekorduv tootmine

Projekti kirjeldus

Kajaki kere digitaliseerimine vormide valmistamiseks

Projekti eesmärk oli olemasolev kajakk 3D-skaneerida ning luua skaneeringu põhjal tolerantsis SOLID mudel, mida saab kasutada kajaki kere vormi valmistamiseks.

3D-skaneerimise tulemusena saadi kajaki tegelik geomeetria kujul. 3D-skaneering ei loo automaatselt SOLID mudelit; selle põhjal modelleeritakse eraldi tolerantsis CAD/SOLID mudel, mis sobib tootearenduseks, vormide projekteerimiseks ja edasiseks CAD-töövoogudeks.

Töö peamine eesmärk oli vähendada käsitööd kajakkide valmistamisel ning muuta tulevane tootmisprotsess korduvkasutatavate vormide abil kuluefektiivsemaks.

Oluline eristus

3D-skaneering annab mesh-andmestiku, mitte automaatse SOLID mudeli

3D-skaneeringu tulemus on triangulated mesh data.
SOLID mudel luuakse skaneeringu põhjal eraldi modelleerimise etapina.
SOLID mudel sobib vormide valmistamiseks, tootearenduseks ja CAD-töövoogudeks.
Kajaki projekti lõpptulemus oli tolerantsis SOLID mudel, mitte ainult skaneering.

Miks see oli vajalik?

Käsitöö vähendamine ja tootmisprotsessi korduvus

Kajakkide valmistamisel võib käsitöö osakaal olla suur, eriti juhul, kui puudub täpne digitaalne mudel või korduvkasutatav vorm. See muudab tootmise aeglasemaks, sõltuvamaks käsitöö täpsusest ning raskendab ühesuguse tulemuse kordamist.

3D-skaneerimine ja SOLID mudeli loomine võimaldasid olemasoleva kajaki geomeetria digitaliseerida ning kasutada seda vormide valmistamise alusena. Korduvkasutatavate vormide abil saab tootmisprotsessi muuta stabiilsemaks, kiiremaks ja kuluefektiivsemaks.

Töö teostus

Skaneeringust vormide alusmudelini

Kajaki kere mõõdistati 3D-skaneerimisega, mille tulemusel saadi objekti tegelikku pinna geomeetriat kirjeldav mesh-andmestik. Seejärel kasutati skaneeringut pöördprojekteerimise alusena ja loodi eraldi tolerantsis SOLID mudel.

Kajakk 3D-skaneerimine Triangulated mesh data SOLID mudel vormide valmistamine

Kajaki 3D-skaneerimise ja SOLID mudeli loomise video eelvaade

▶ Ava video YouTube'is

Kajaki pinna ja kuju hindamine enne skaneerimist

Video näitab skaneeritavat kajakki ning aitab hinnata objekti keerukust, värvust ja peegeldust. Need mõjutavad, kas skaneerimiseks on vaja kasutada pinnakattevahendit nagu AESUB.

Tööprotsessi video

Objekti pind ja skaneerimise ettevalmistus

Video fookus on skaneeritaval objektil: kajaki kuju, värvus ja võimalik peegelduvus mõjutavad 3D-skaneerimise metoodikat.

Sellise objekti puhul tuleb enne töö alustamist hinnata, kas pind võimaldab skanneril geomeetriat usaldusväärselt lugeda või on vaja kasutada skaneerimisspreid.

3D-skaneering

3D-skaneeringu tulemus

Galeriivaates näete 3D-skaneerimise tulemusel saadud triangulated mesh data andmestikku. See andmestik kirjeldab kajaki tegelikku pinna geomeetriat ja oli aluseks edasisele pöördprojekteerimisele.

Mesh-andmestik sobib mõõdistusandmete analüüsiks ja geomeetria taastamiseks, kuid vormide projekteerimiseks oli vaja luua eraldi tolerantsis SOLID mudel.

See plokk näitab skaneeringu tulemust ehk mõõdetud pinna geomeetriat mesh-andmetena, mitte lõplikku tootmiseks sobivat SOLID mudelit.

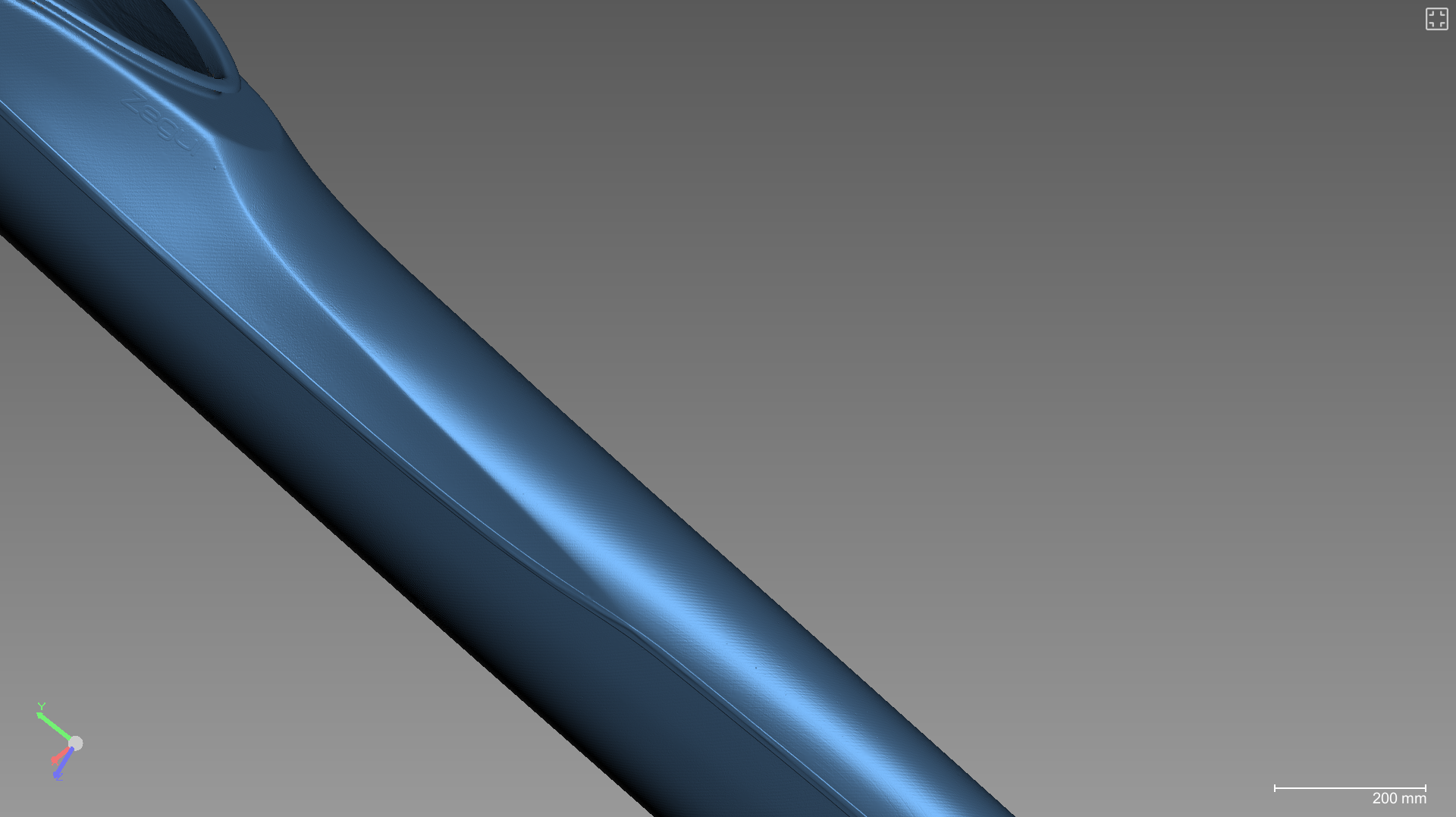

Kajaki 3D-skaneeringu triangulated mesh data — 3D-skaneeringu mesh data

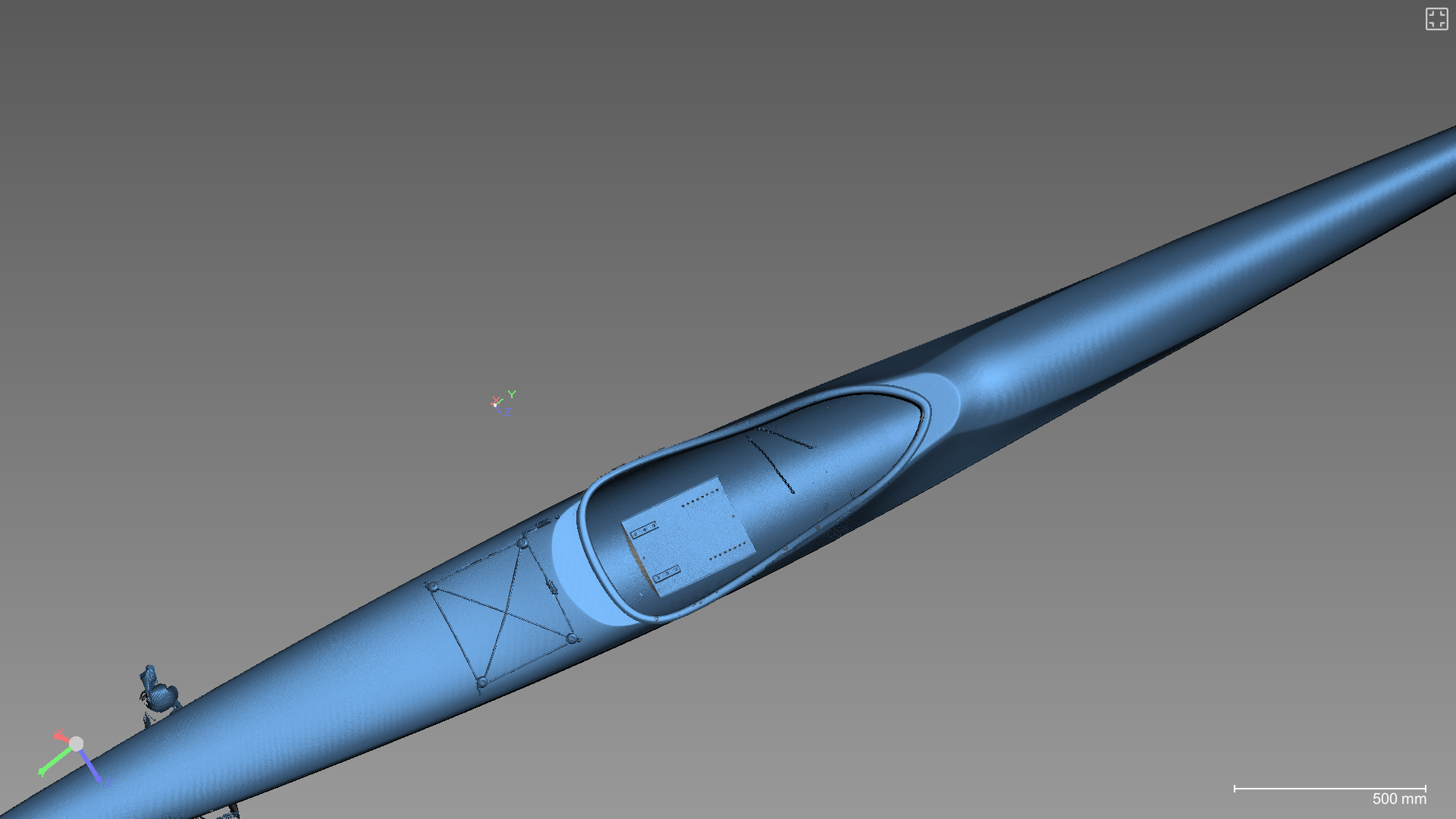

Kajaki skaneeringu andmed täisvaates — Skaneeritud geomeetria

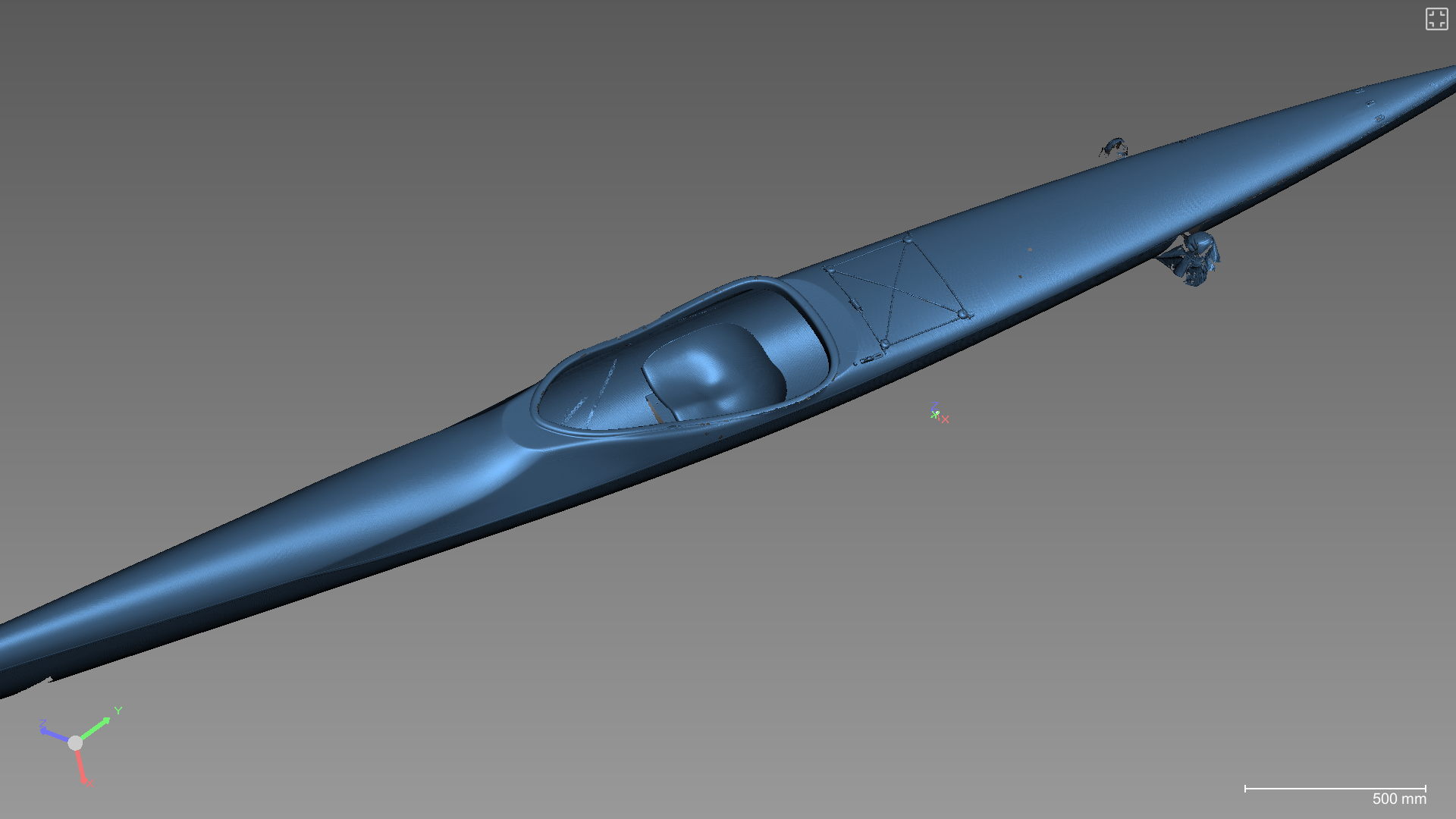

Kajaki scan data ülaltvaates — Triangulated mesh vaade

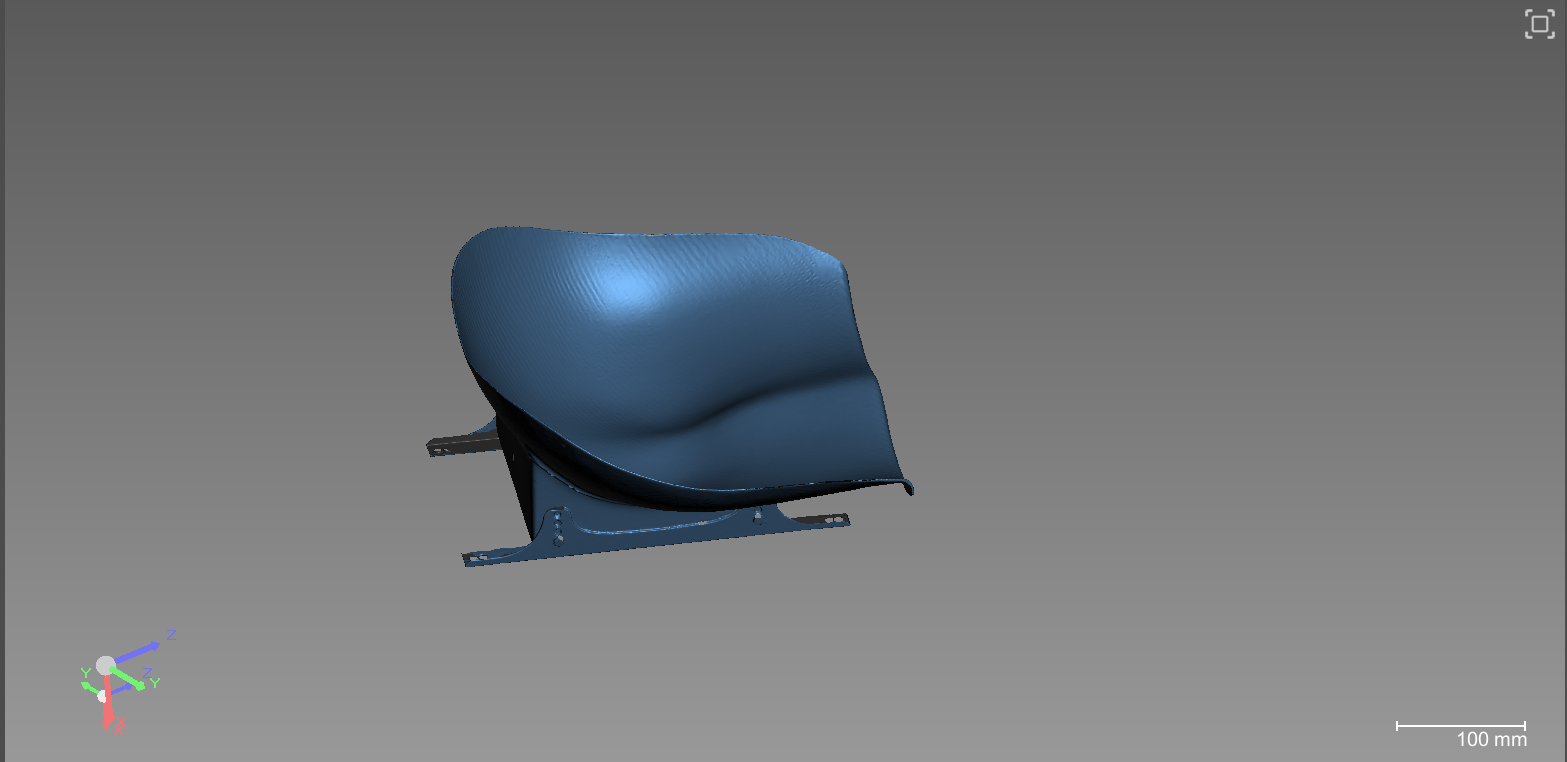

Kajaki detaili scan data — Skaneeritud detail

SOLID mudel

Tolerantsis SOLID mudel vormide valmistamiseks

Galeriivaates näete 3D-skaneerimisandmetest loodud tolerantsis SOLID mudelit. Mudeli loomisel võeti aluseks skaneeritud kajaki geomeetria, kuid lõpptulemus modelleeriti eraldi CAD/SOLID geomeetriaks.

SOLID mudelit saab kasutada kajaki kere vormide valmistamiseks, tootearenduseks ja edasiseks projekteerimistööks. Erinevalt toorest mesh-andmestikust on SOLID mudel paremini kasutatav tootmises ja CAD-töövoogudes.

See on vormide valmistamiseks ja tootearenduseks sobiv modelleeritud väljund, mitte toore skaneeringu mesh data.

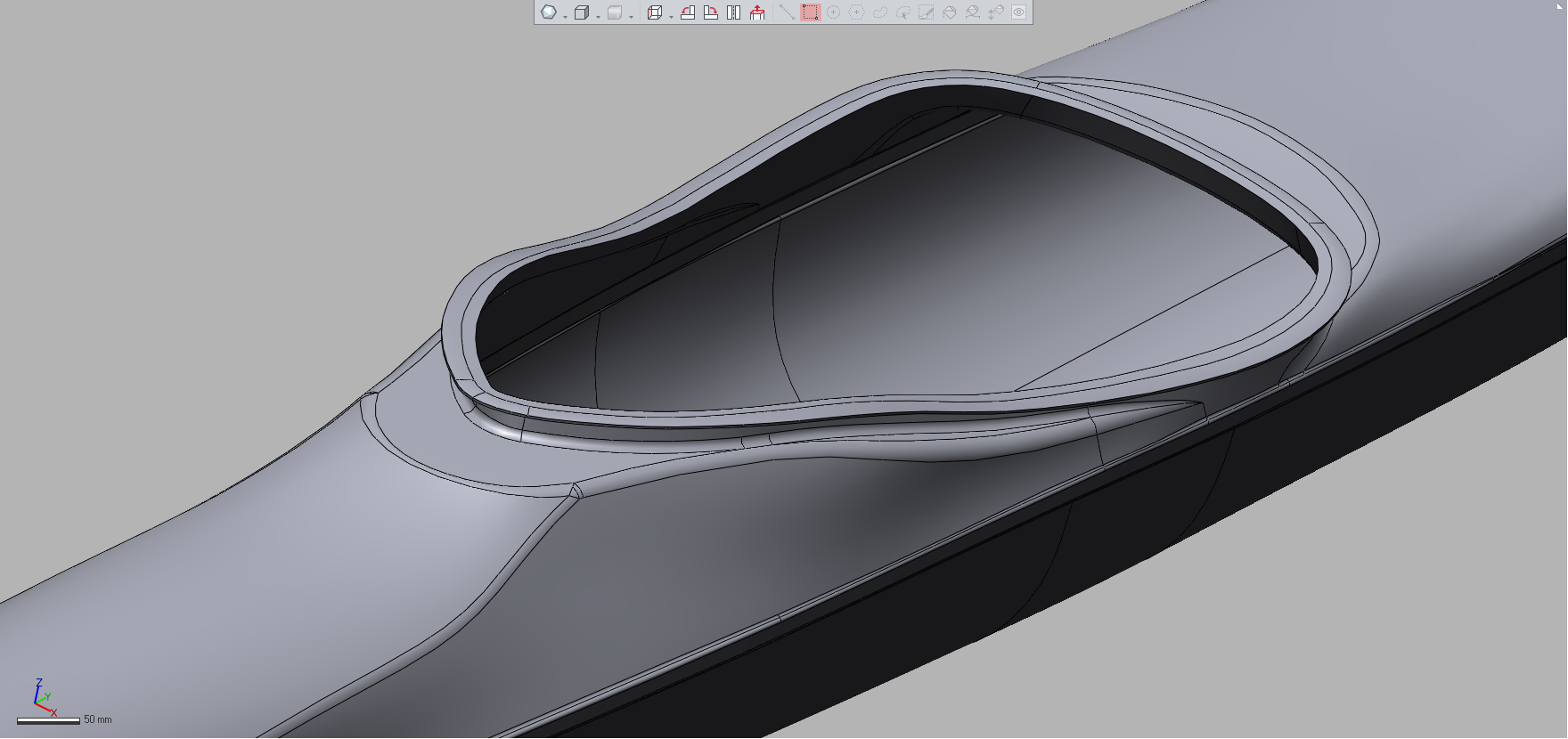

Kajaki SOLID mudeli kokpiti detail — SOLID mudeli kokpiti detail

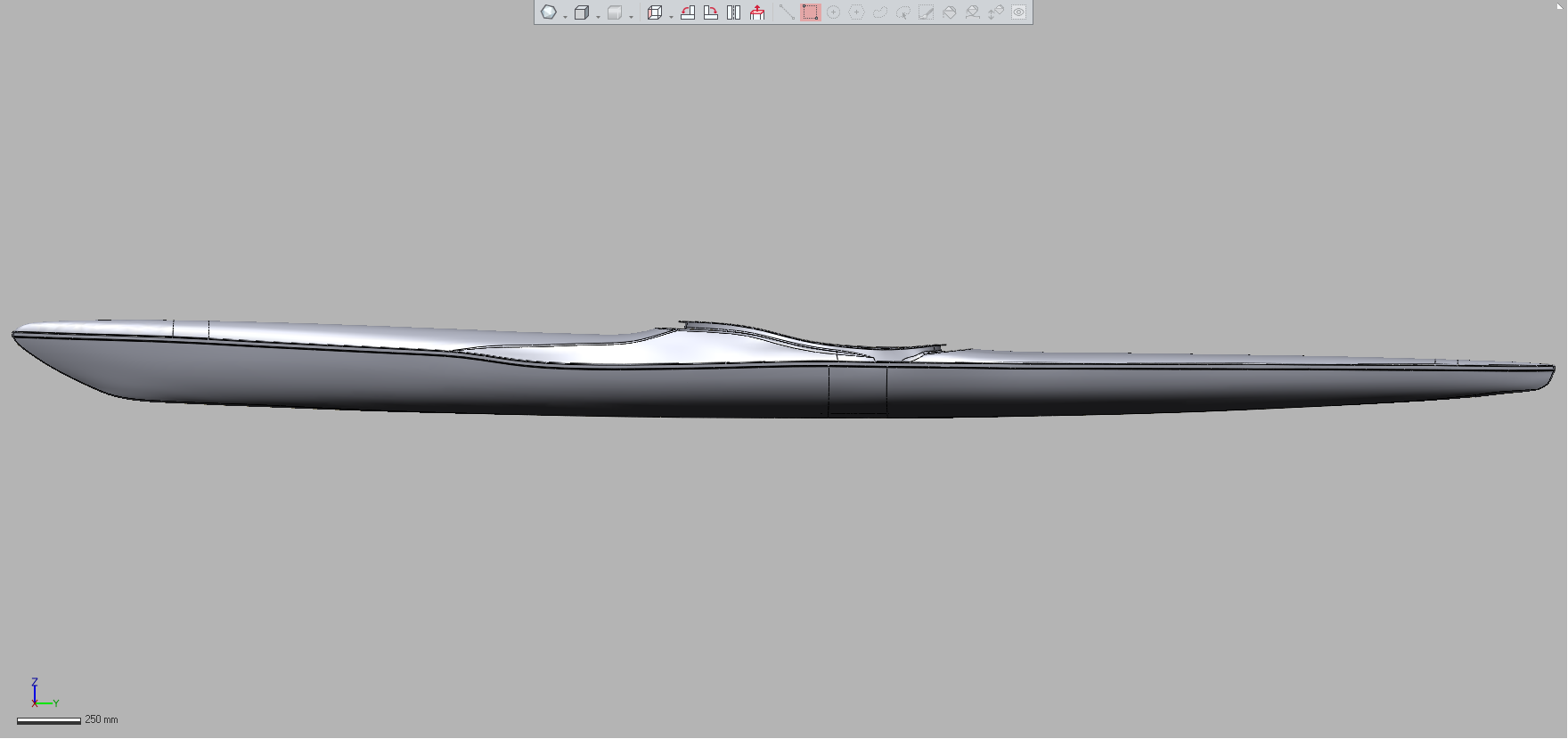

Kajaki SOLID mudel külgvaates — SOLID mudel külgvaates

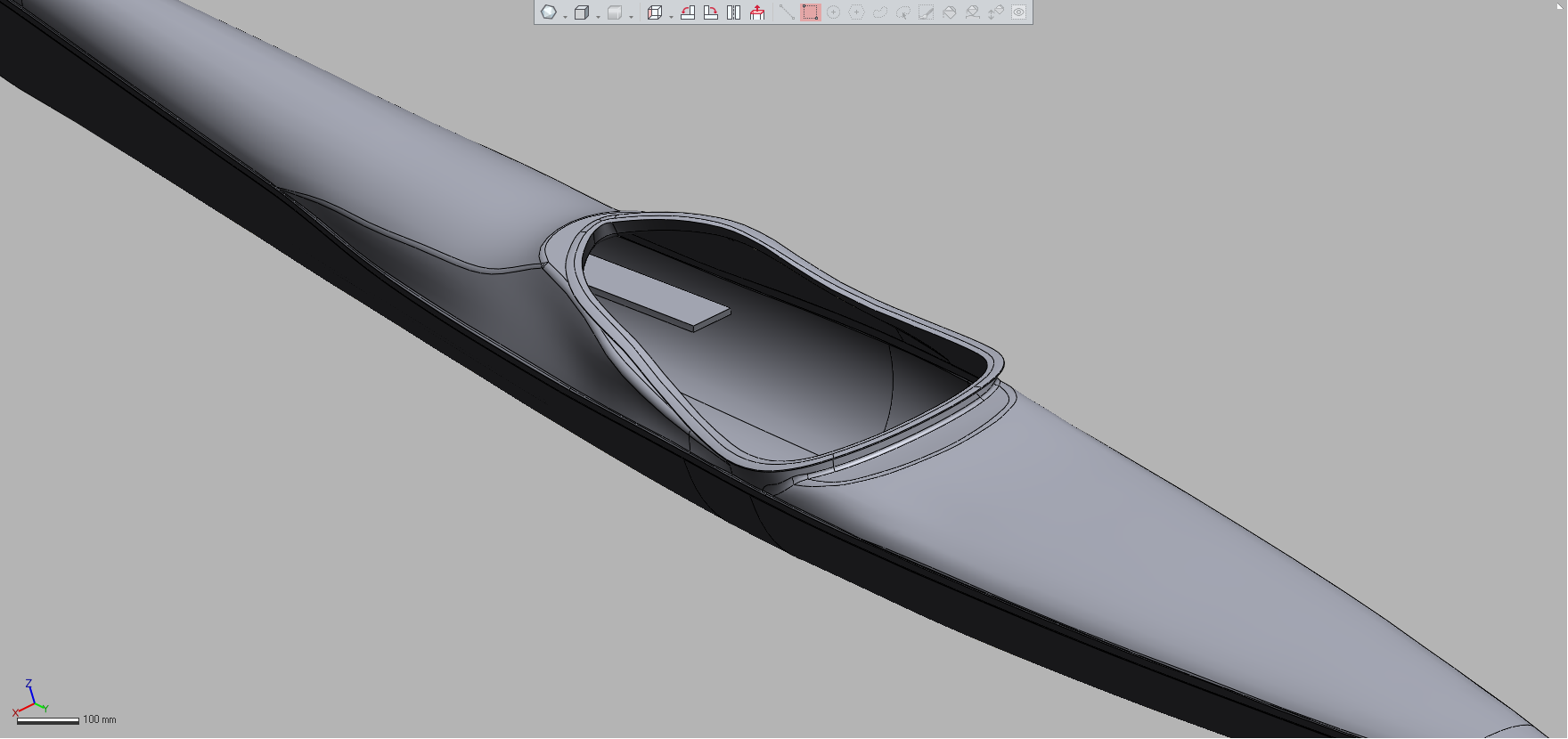

Kajaki SOLID mudel detailvaates — SOLID mudel detailvaates

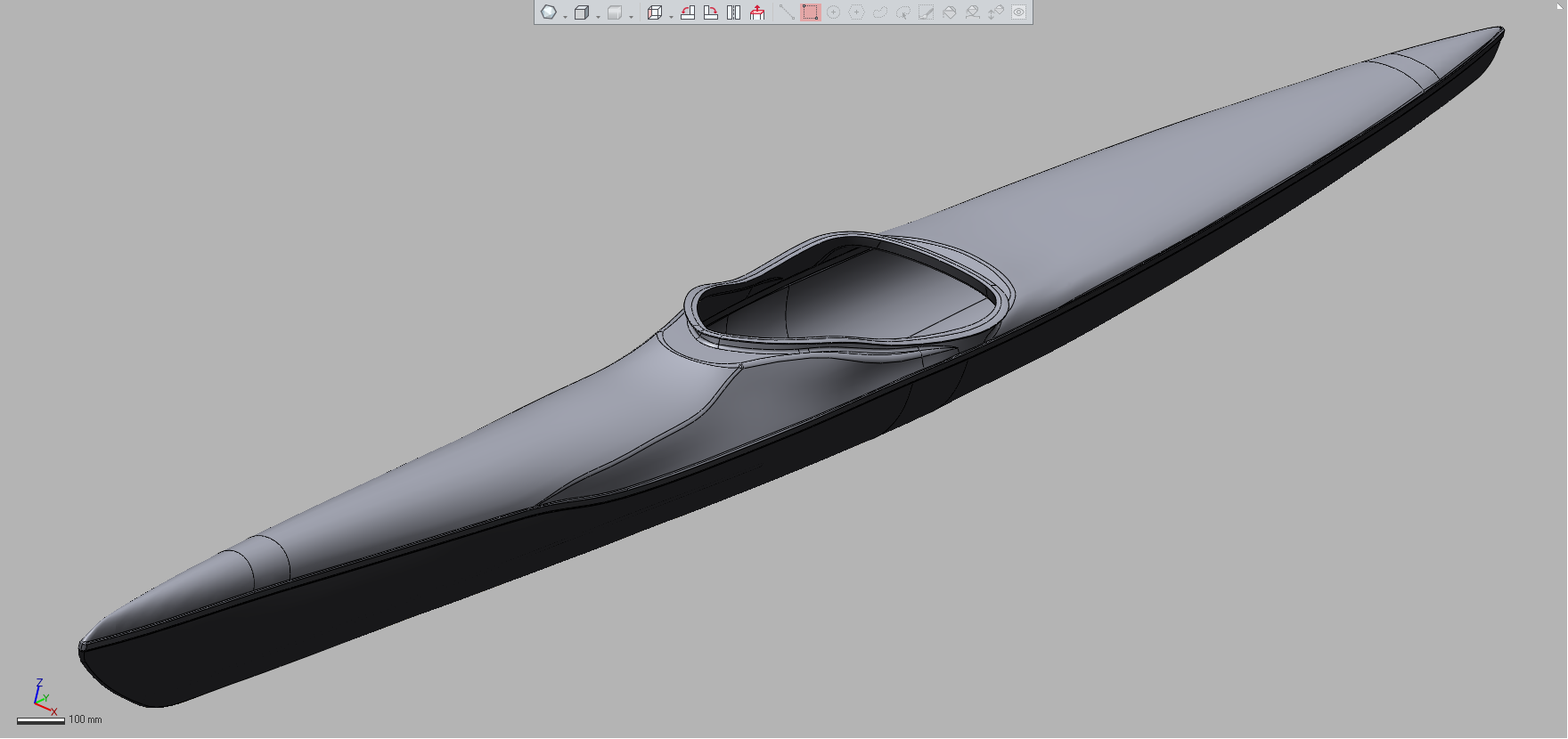

Kajaki SOLID mudeli täisvaade — SOLID mudeli täisvaade

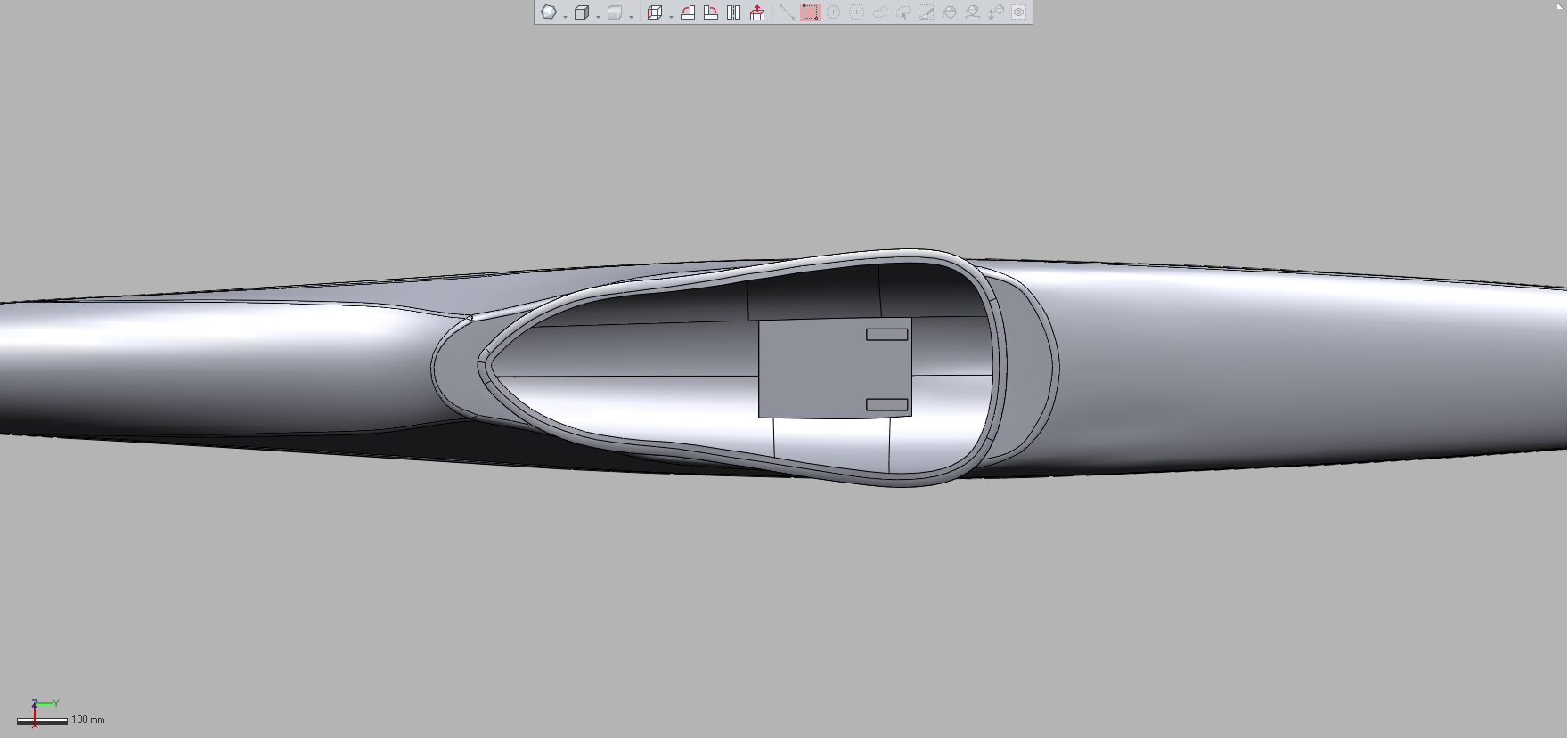

Kajaki SOLID mudeli pealtvaade — SOLID mudeli pealtvaade

▶ Ava video YouTube'is

Kajaki SOLID mudeli 3D renderdus

Turunduslik 3D esitlus ei asenda tehnilist SOLID mudelit, vaid kasutab mudelit toote visuaalsemaks tutvustamiseks.

Interaktiivne 3D esitlus

Kajaki SOLID mudeli 3D renderdus ja turunduslahendus

Lisaks tehnilisele SOLID mudelile on võimalik luua ka visuaalne 3D renderdus või interaktiivne esitluslahendus, mida saab kasutada toote tutvustamiseks, müügi toetamiseks ja kliendile parema ülevaate andmiseks.

Selline lahendus võimaldab näidata toodet digitaalselt enne füüsilise prototüübi või lõpptoodangu valmimist. Interaktiivne 3D esitlus aitab kliendil paremini mõista toote kuju, proportsioone ja disaini ning sobib hästi tooteturunduse, esitluste ja veebipõhise müügimaterjali osaks.

Lisavõimalus: interaktiivne 3D tooteesitlus

3D-skaneeringu ja SOLID mudeli põhjal saab luua ka visuaalseid ning interaktiivseid lahendusi, mis aitavad toodet paremini esitleda. See sobib tootearenduseks, müügimaterjalideks, veebilehele, messidele ja kliendiesitlusteks.

Toote 3D renderdus
Interaktiivne mudeli vaatamine
Veebipõhine esitluslahendus
Müügi- ja turundusmaterjal
Prototüübi või toote parem visualiseerimine

Küsi interaktiivset 3D lahendust →

Projekti tulemus

Tootearenduseks sobiv digitaalne mudel

Projekti tulemusena valmis kajaki kere täpne digitaalne SOLID mudel, mille aluseks oli 0,020 mm täpsusega teostatud 3D-skaneering. Valminud mudelit sai kasutada vormide valmistamiseks ja edasiseks tootearenduseks.

Loodud mudel võimaldas liikuda käsitööpõhiselt valmistusprotsessilt täpsema ja korduvama tootmislahenduse suunas.

Kliendi kasu

Mida klient selle projektiga võitis?

Kajaki kere täpne digitaliseerimine
0,020 mm täpsusega 3D-skaneering
Tolerantsis SOLID mudel
Vormide valmistamise alus
Vähem käsitööd tootmisprotsessis
Korduvkasutatavate vormide loomise võimalus
Kuluefektiivsem kajakkide valmistamine
Parem alus tootearenduseks

Tööetapid

Protsess

Olemasoleva kajaki mõõdistamine

Kajaki kere digitaliseeriti 3D-skaneerimisega, et saada olemasoleva objekti tegelik geomeetria.

Triangulated mesh data

Skaneerimise tulemusena saadi mõõdetud pinna geomeetriat kirjeldav mesh-andmestik.

SOLID mudeli loomine

Mesh-andmete põhjal loodi eraldi tolerantsis CAD/SOLID mudel tootearenduseks.

Vormide valmistamise alus

Valminud SOLID mudelit sai kasutada kajaki kere vormide valmistamiseks ja korduvamaks tootmiseks.

Galerii

Projekti galerii

Vaated kajaki 3D-skaneeringust, mesh-andmetest ja skaneeringu põhjal loodud SOLID mudelist.

Kajaki 3D-skaneering pilt 1 — 3D-skaneeringu mesh data

Kajaki 3D-skaneering pilt 2 — Skaneeritud geomeetria

Kajaki SOLID mudel pilt 3 — SOLID mudeli kokpiti detail

Kajaki SOLID mudel pilt 4 — SOLID mudel külgvaates

Kajaki SOLID mudel pilt 5 — SOLID mudel detailvaates

Kajaki 3D-skaneering pilt 6 — Triangulated mesh vaade

Kajaki 3D-skaneering pilt 7 — Skaneeritud detail

Kajaki SOLID mudel pilt 8 — SOLID mudeli täisvaade

Kajaki SOLID mudel pilt 9 — SOLID mudeli pealtvaade
