Kliendi eesmärk oli taastada olemasolev mootorratta kütusepaak ning luua sellest täpsed digitaalsed mudelid. Vertz 3D teostas paagi 3D-skaneerimise ning lõi triangulated mesh mudeli ja tolerantsis SOLID mudeli, mida saab kasutada paagi taastamiseks ning vajadusel tulevikus ka uue paagi valmistamiseks.
Olemasolev mootorratta kütusepaak tuli digitaliseerida, et seda oleks võimalik taastada ning kasutada täpsete projekteerimise lähteandmetena.
LahendusVertz 3D teostas paagi 3D-skaneerimise ning lõi triangulated mesh mudeli ja tolerantsis SOLID mudeli.
TulemusKliendile anti üle täpsed digitaalsed mudelid, mida saab kasutada paagi taastamiseks ja vajadusel ka uue paagi valmistamiseks.
Projekti kirjeldus
Kliendi eesmärk oli taastada olemasolev mootorratta kütusepaak ning saada sellest täpsed digitaalsed mudelid. Selleks teostati 3D-skaneerimine ning loodi triangulated mesh mudel ja tolerantsis SOLID mudel.
Valminud mudelid võimaldavad taastada olemasoleva paagi geomeetria ning kasutada neid vajadusel ka uue paagi valmistamise alusena.
Miks see oli vajalik?
Olemasoleva mootorratta kütusepaagi taastamisel on oluline säilitada originaalne kuju ja mõõtmed. 3D-skaneerimine võimaldab olemasoleva detaili täpselt digitaliseerida ning kasutada saadud andmeid taastamisel või uue detaili valmistamisel.
Töö teostus
Projekti tulemus
Projekti tulemusena valmis mootorratta kütusepaagist täpne triangulated mesh mudel ning tolerantsis SOLID mudel. Need andmed võimaldavad taastada olemasoleva paagi ning kasutada sama geomeetriat ka uue paagi valmistamise alusena.
Kliendi kasu
Tööetapid
Kütusepaagi tegelik geomeetria fikseeriti taastamise lähteandmeteks.
Paak skaneeriti, et luua täpne digitaalne andmestik originaalsest kujust.
Skaneeringu põhjal loodi mesh mudel, mis kirjeldab olemasoleva detaili pinda.
Tolerantsis SOLID mudel loodi taastamise ja tulevase valmistamise alusena.
Galerii

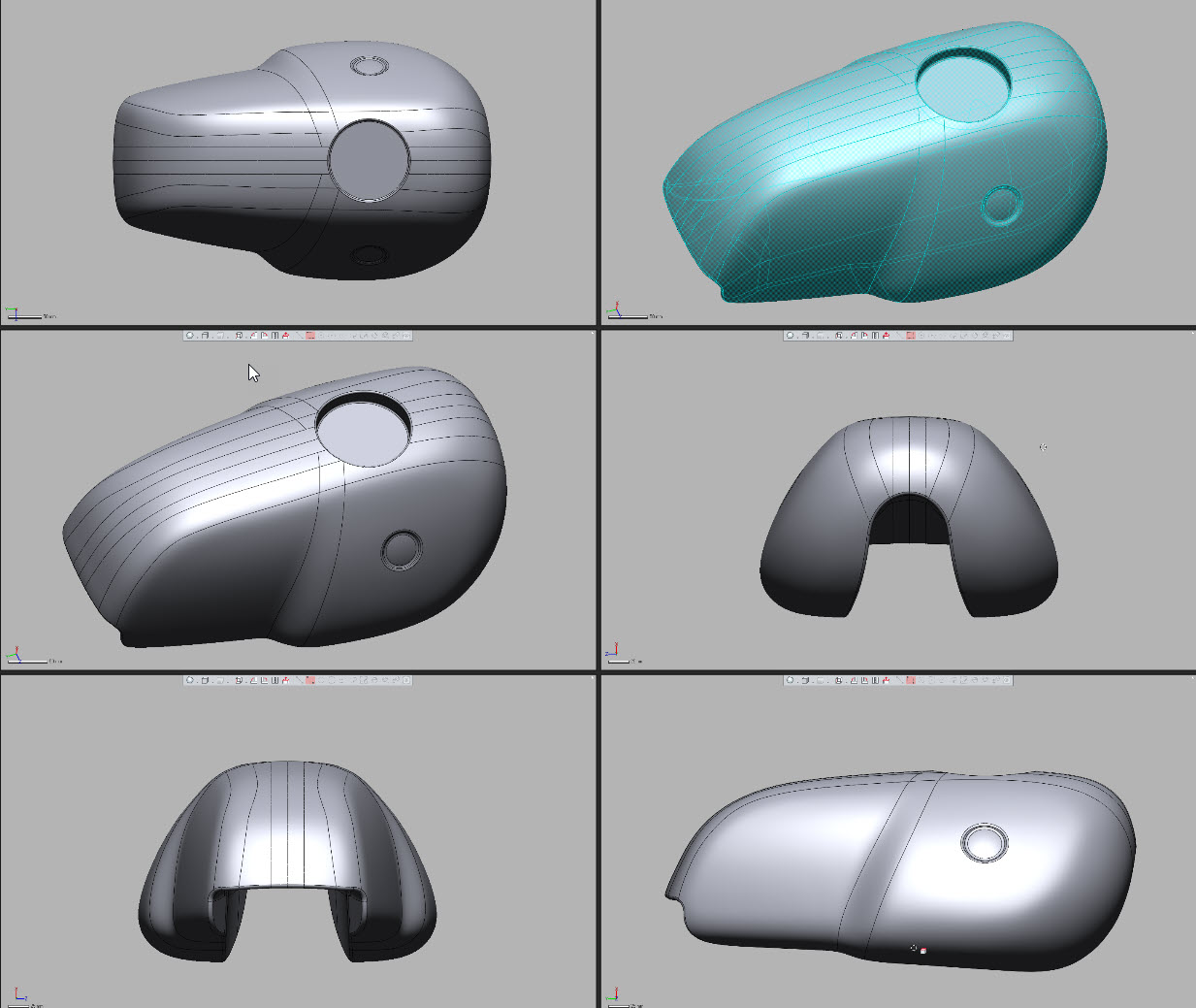

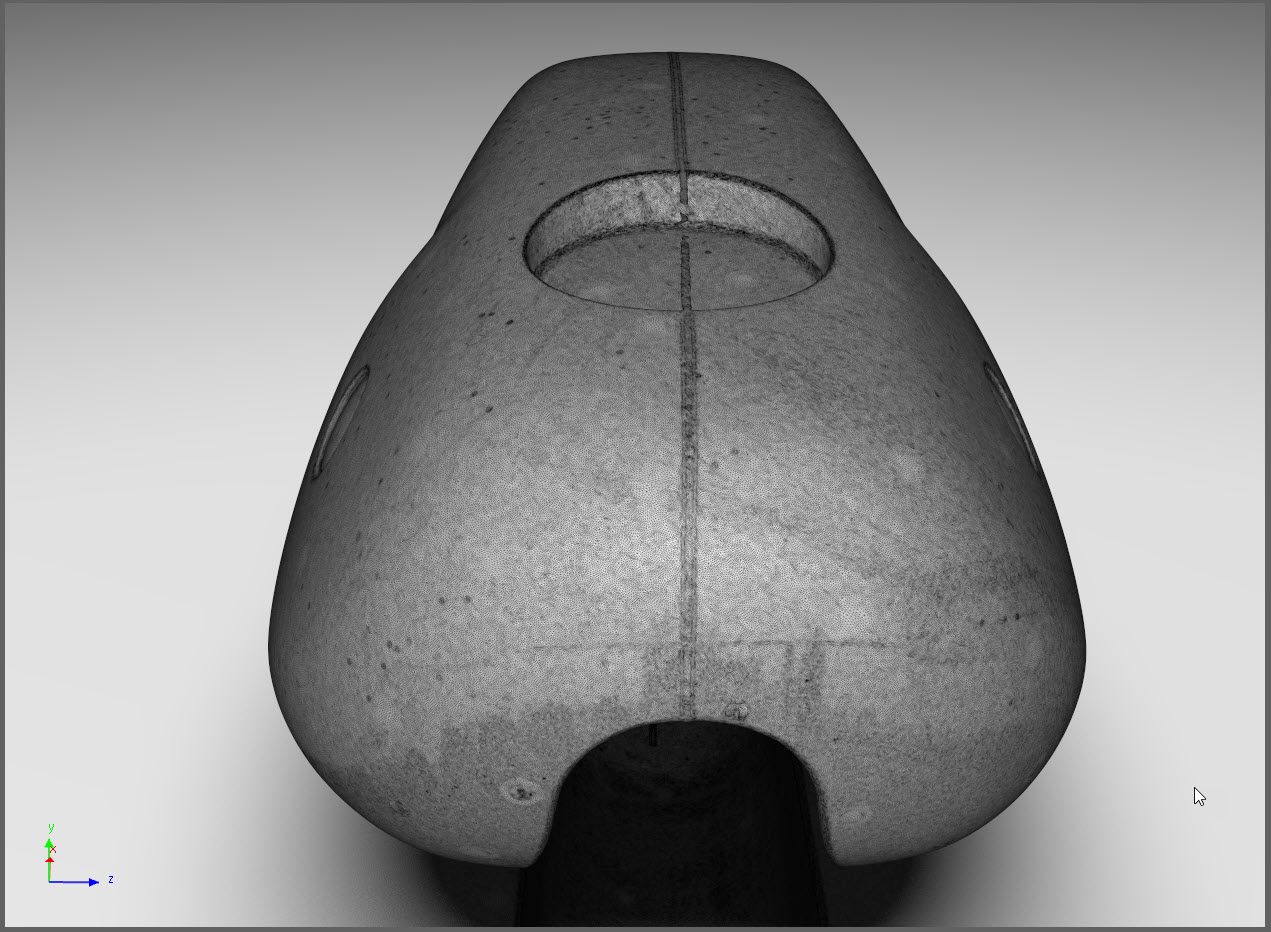

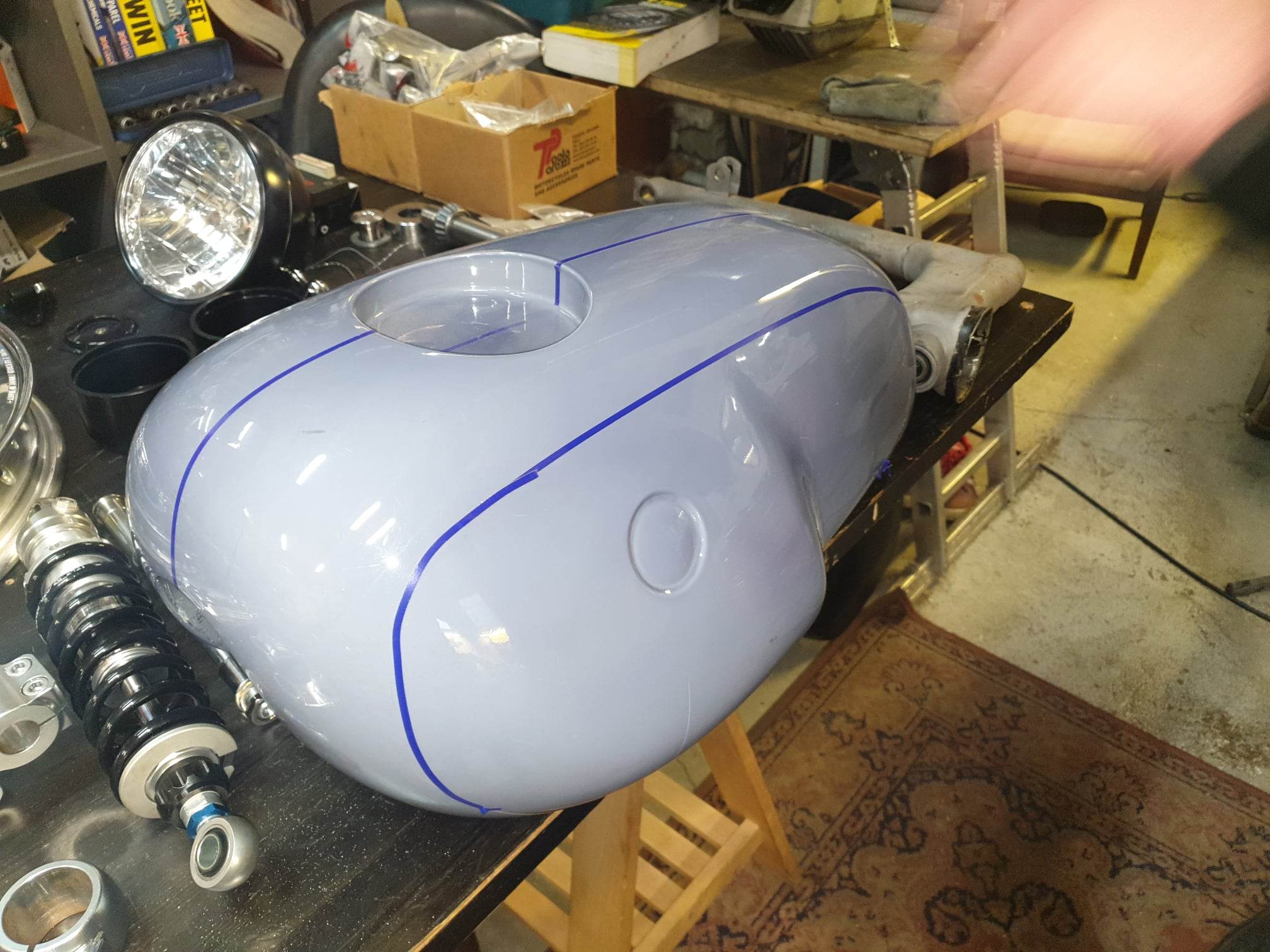

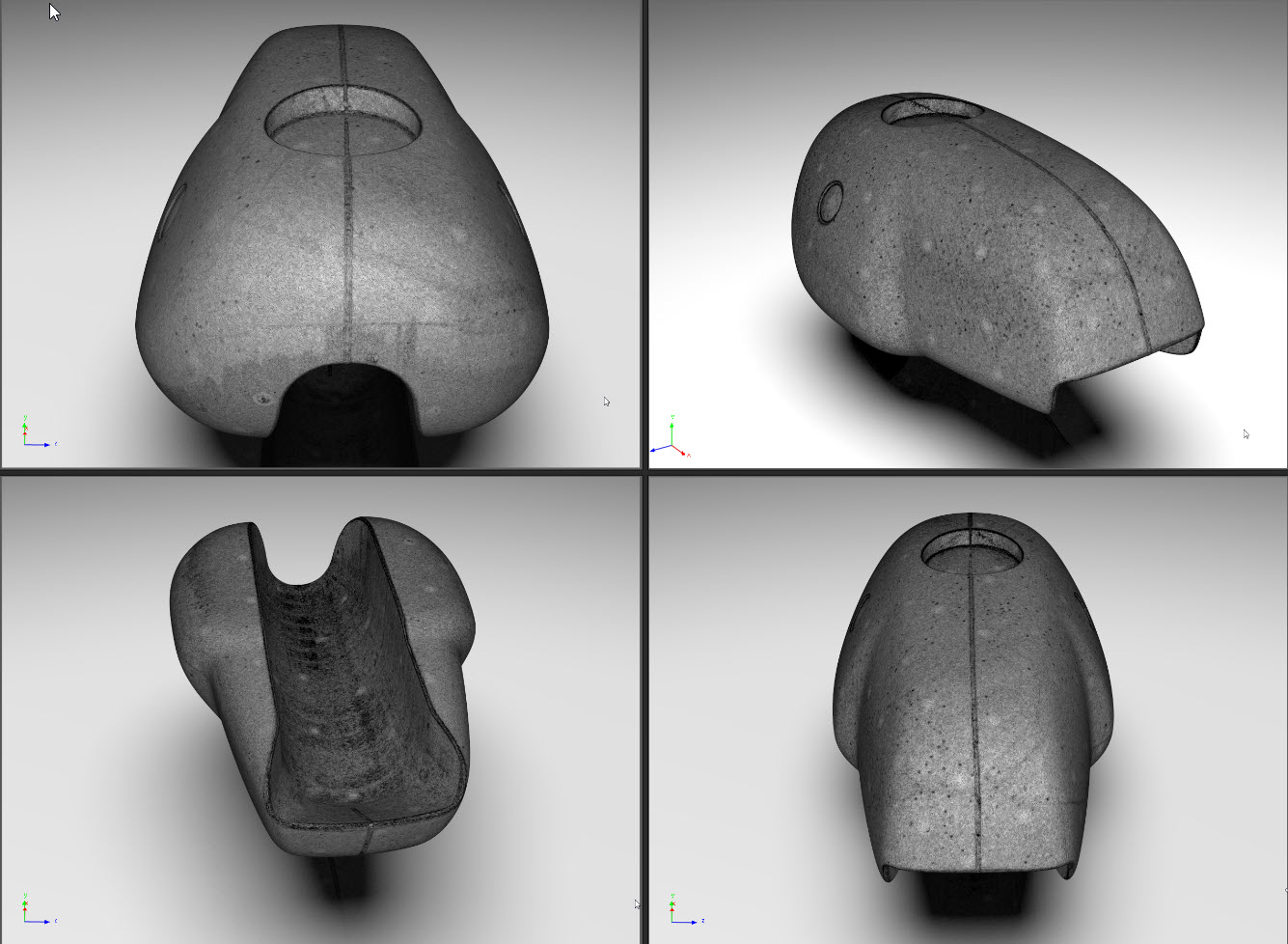

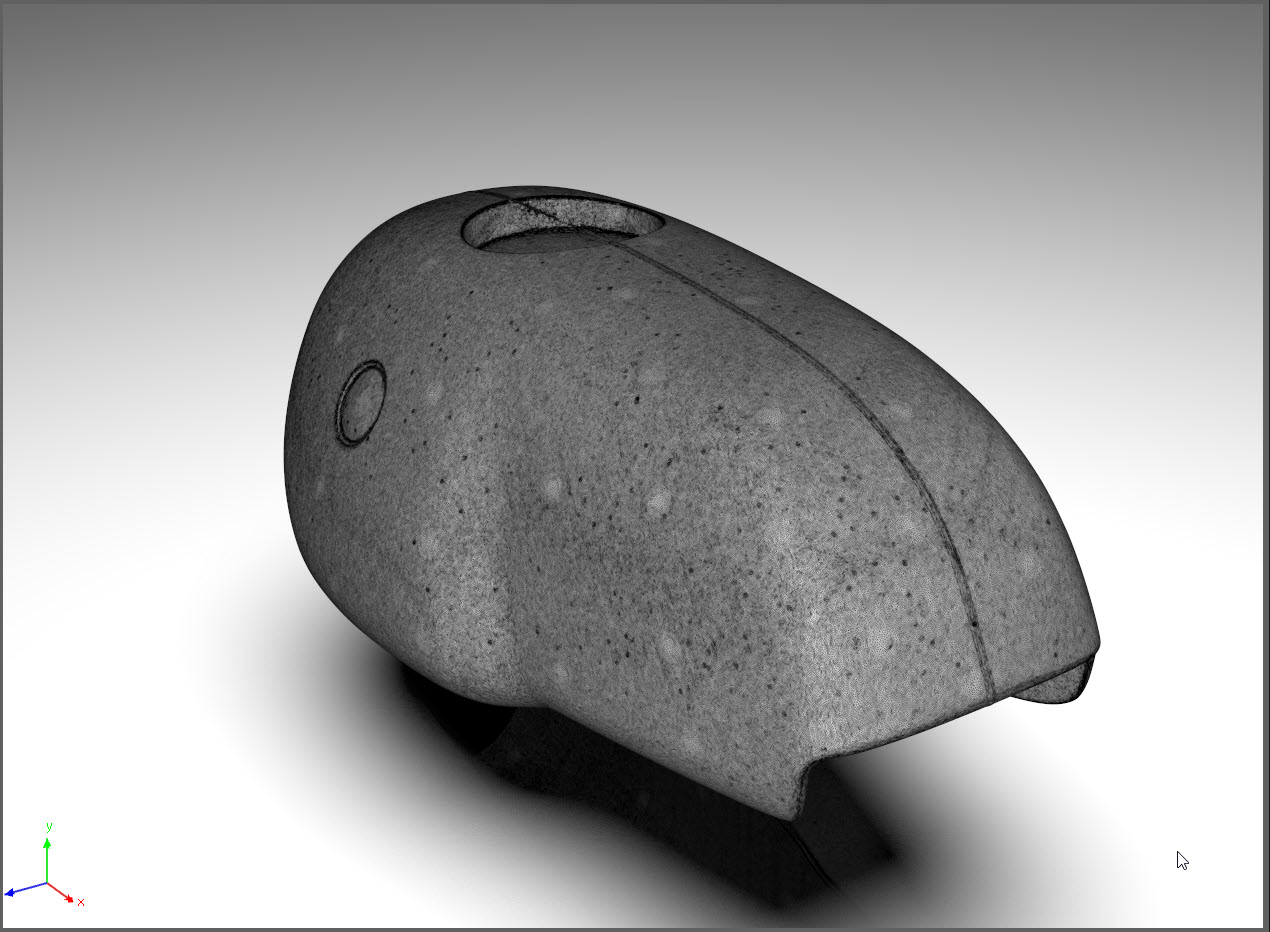

Projekti galeriis on näidatud olemasolev mootorratta kütusepaak, sellest teostatud 3D-skaneeringu tulemus (triangulated mesh mudel) ning selle põhjal loodud tolerantsis SOLID mudel.
