Ajalooliste objektide digiteerimine
Kuressaare linnuse maketi fotogrammeetria ja laserskaneerimine
Vertz 3D teostas ajaloolise Kuressaare ehk Arensburgi kindluse maketi fotogrammeetria ja laserskaneerimise.
Ajalooline ja dokumentaalne kontekst
Maketi konstruktsioon ja säilivus

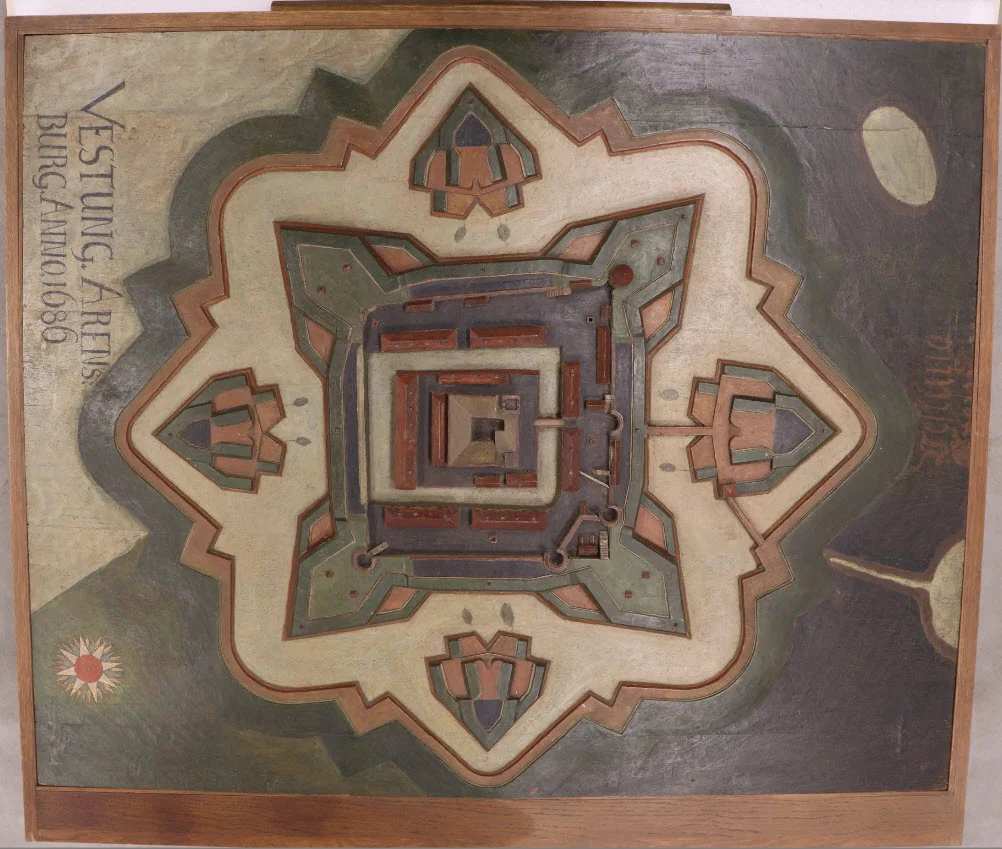

Makett koosneb viiest suhteliselt töötlemata plangust. Suur osa pinnast on lõigatud otse plankudesse ning õlivärv on kantud puidule ilma kruntvärvita.
Paneel on kaardunud ligikaudu 11 mm esiservas ja 12 mm tagaservas. Esimese ning teise paneeli vahel esineb tugev pragunemine ligikaudu 42 cm ulatuses. Puudu on kümme lossihoonete korstnat.
DigitaltMuseum – Kuressaare kindlusemakett ↗Asukoha kontekst
Kuressaare linnuse ruumiline kontekst
Aero-/kontekstipilt aitab seostada ajaloolise maketi tänapäevase Kuressaare linnusega. See ei ole maketi skaneerimistulemus.
Projekti väärtus
Miks talletada ka deformatsioonid?
Sellise objekti puhul ei ole oluline ainult idealiseeritud üldkuju. Mõõteandmestik võimaldab dokumenteerida ka kaardumist, pragusid ja teisi geomeetrilisi iseärasusi.
Fotograafiline informatsioon säilitab värvi, puidu ja pinnaseisundi visuaalse info. Geomeetriline ning visuaalne kiht jäävad selgelt eristatuks.
Töövoog
Fotogrammeetria ja 3D-skaneerimine täiendavad teineteist
Fotogrammeetria ja laserskaneerimine valiti teineteist täiendavate meetoditena. Capture'i planeerimisel tuleb arvestada maketi süvendite, väikeste ehitiste, puidupinna ja valgustusega.
Tulemuse järeltöötluses säilitatakse kõrge detailsusega lähteandmestik. Veebis kuvatav mudel või pildiseeria on sellest valmistatud esitluskiht, mitte master-andmestiku asendus.
3D-mudeli töötlus
3D-mudeli optimeerimine veebis kasutamiseks
Vertz 3D teostas 3D-mudelile ka decimation’i, mille käigus vähendati mudeli geomeetria mahtu, säilitades võimalikult hästi selle olulised detailid ja visuaalse kuju. Lisaks loodi mudelile uued UV-d, 3D tekstuurid ehk tekstuurikaardid ja shaderid.
Selle töö tulemusel vähendati oluliselt 3D-mudeli failimahtu. Väiksem ja optimeeritud mudel võimaldab 3D-mudelit kasutada ka veebikeskkondades ja 3D-portaalides, kus üleslaaditavatele failidele, polygonide arvule või mudeli üldisele mahule võivad kehtida piirangud.
Decimation ja retopoloogia ei ole sama protsess, kuid mõlemat saab kasutada väga detailse 3D-mudeli optimeerimiseks vastavalt selle edasisele kasutusotstarbele.
Võimalik järgmine kasutusviis
Interaktiivne 3D-lahendus
Vertz 3D-l on võimekus luua digiteeritud makettidest ka interaktiivseid 3D-lahendusi. Sellises lahenduses saab kasutaja 3D-mudelit veebis uurida ning avada maketi erinevate objektide, piirkondade ja detailidega seotud infopunkte.
Infopunktidega saab siduda näiteks ajaloolisi kirjeldusi, fotosid, videoid, ajaloolisi kaarte, dokumentatsiooni, PDF-faile, väliseid viiteid ja muud maketi või selle konkreetse osa kohta käivat materjali.
Nii saab digiteeritud maketist luua lahenduse, kus 3D-mudel ei ole ainult vaadeldav objekt, vaid toimib interaktiivse keskkonnana ajaloolise, visuaalse ja dokumentaalse informatsiooni esitamiseks. Sarnast ruumilise tutvustuse loogikat kasutatakse ka virtuaaltuurides.
Digitaalne tulemus
Maketi digitaalsed 3D-tulemused

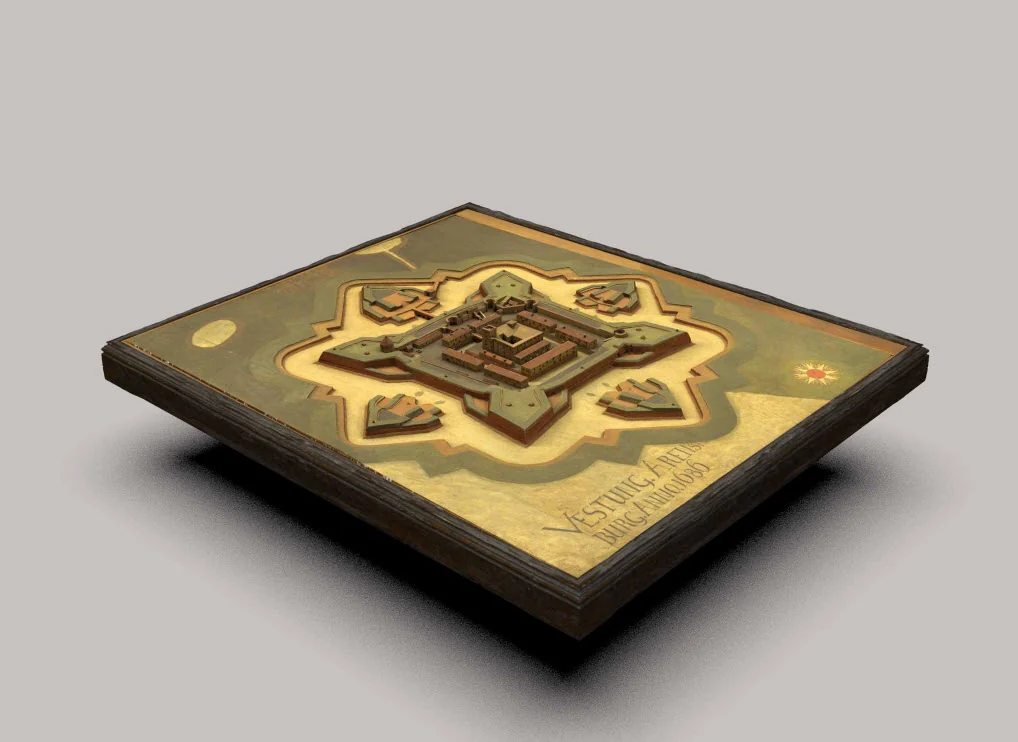

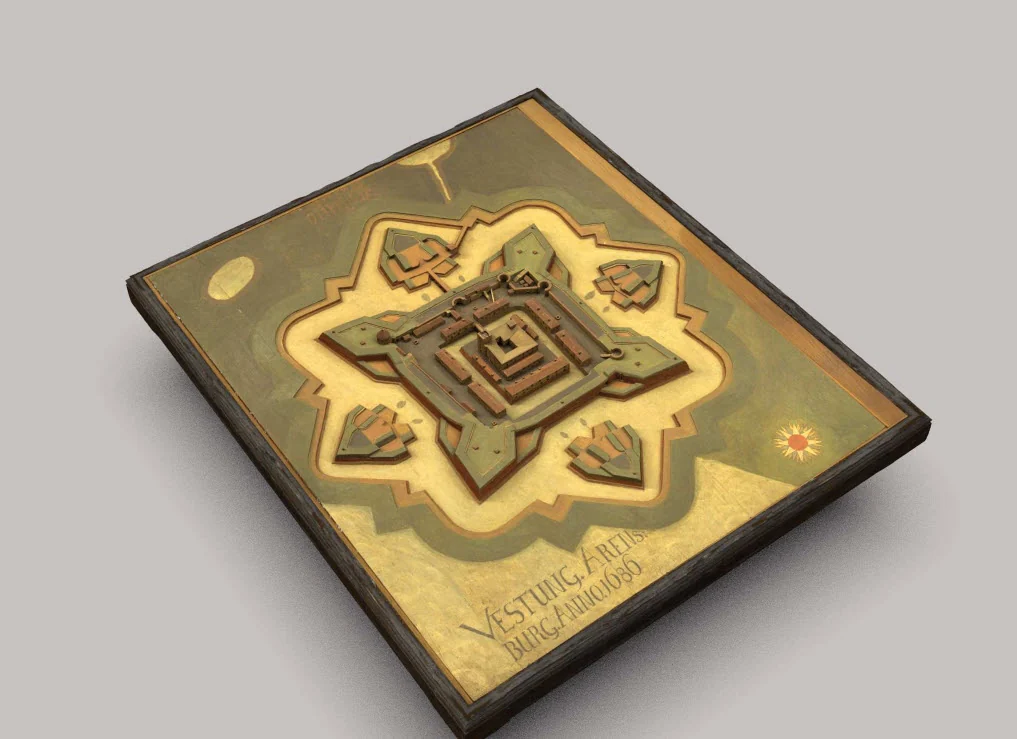

Kolm pilti näitavad fotogrammeetria ja skaneerimise põhjal loodud digitaalset tulemust. Kuues pilt on sisendis määramata ning seda ei ole asendatud.
