Ajalooliste objektide digiteerimine
Tallinna linnuse maketi fotogrammeetria ja laserskaneerimine
Vertz 3D teostas Rootsis asuva ajaloolise Tallinna ehk Revali kindlusemaketi fotogrammeetria ja laserskaneerimise.
Ajalooline ja dokumentaalne kontekst
Revali kindlusemakett ja säilinud tekst
Makett on valmistatud 1682. aastal männist. Ajaloolises materjalis esineb sõnastus: “Rafwell Importis Öfwersten ja Generalquartermestaren Dahlbergh oktoobris 1683.”
Maketil on säilinud ka põhjalik ajalooline tekst ja ehitiste kirjeldus. Pika teksti jaoks on lehel eraldi ligipääsetav modal, et põhilehe lugemisvoog jääks selgeks.
Päris objekt
Muuseumis pildistatud Tallinna makett

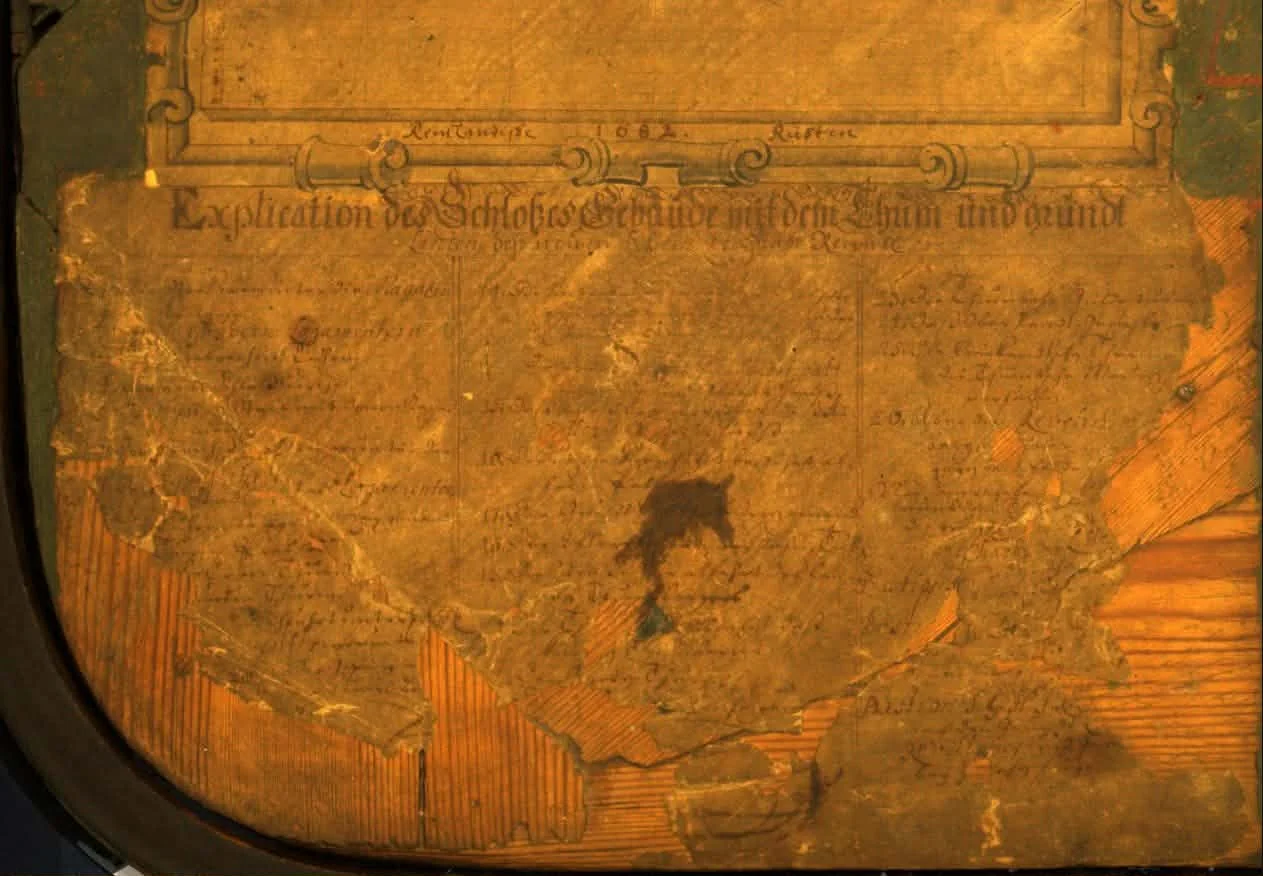

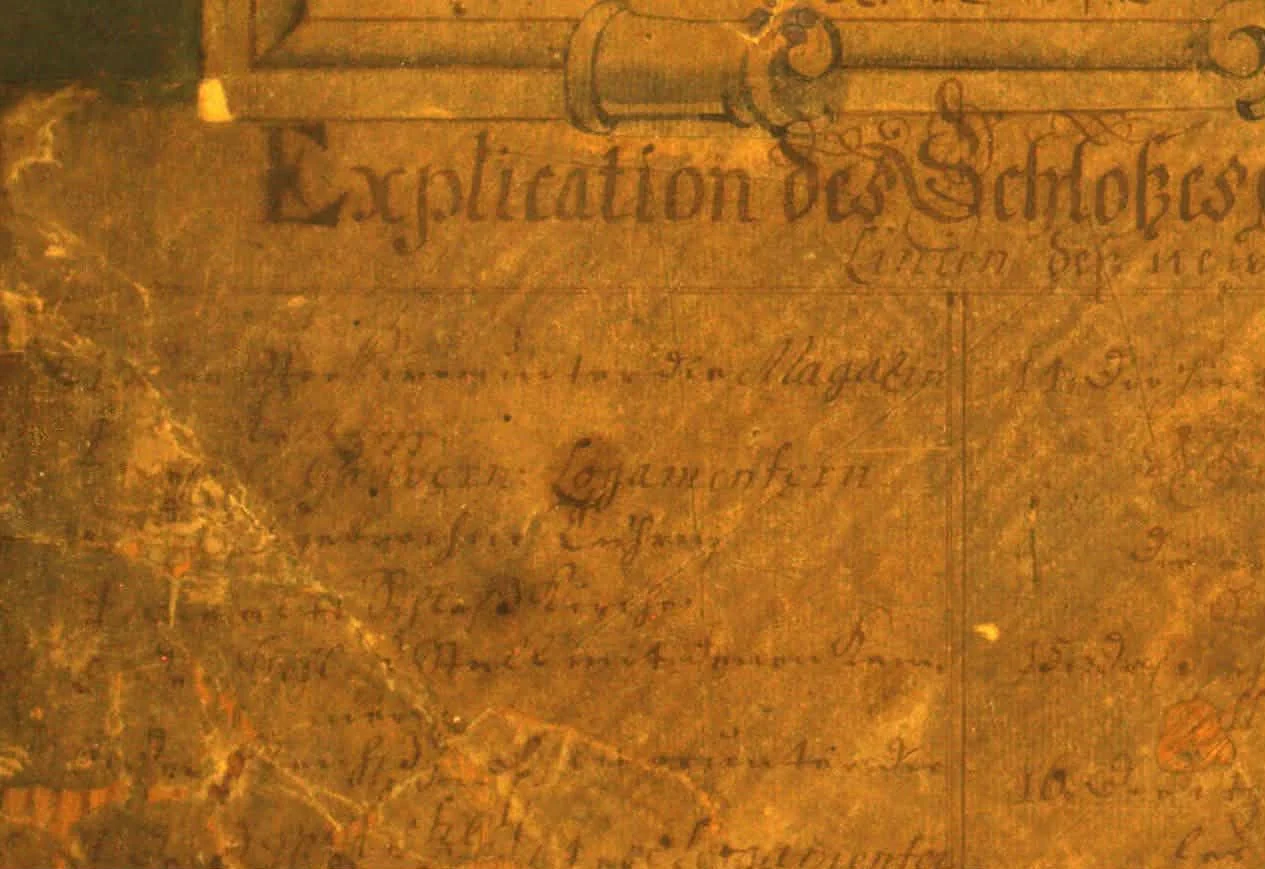

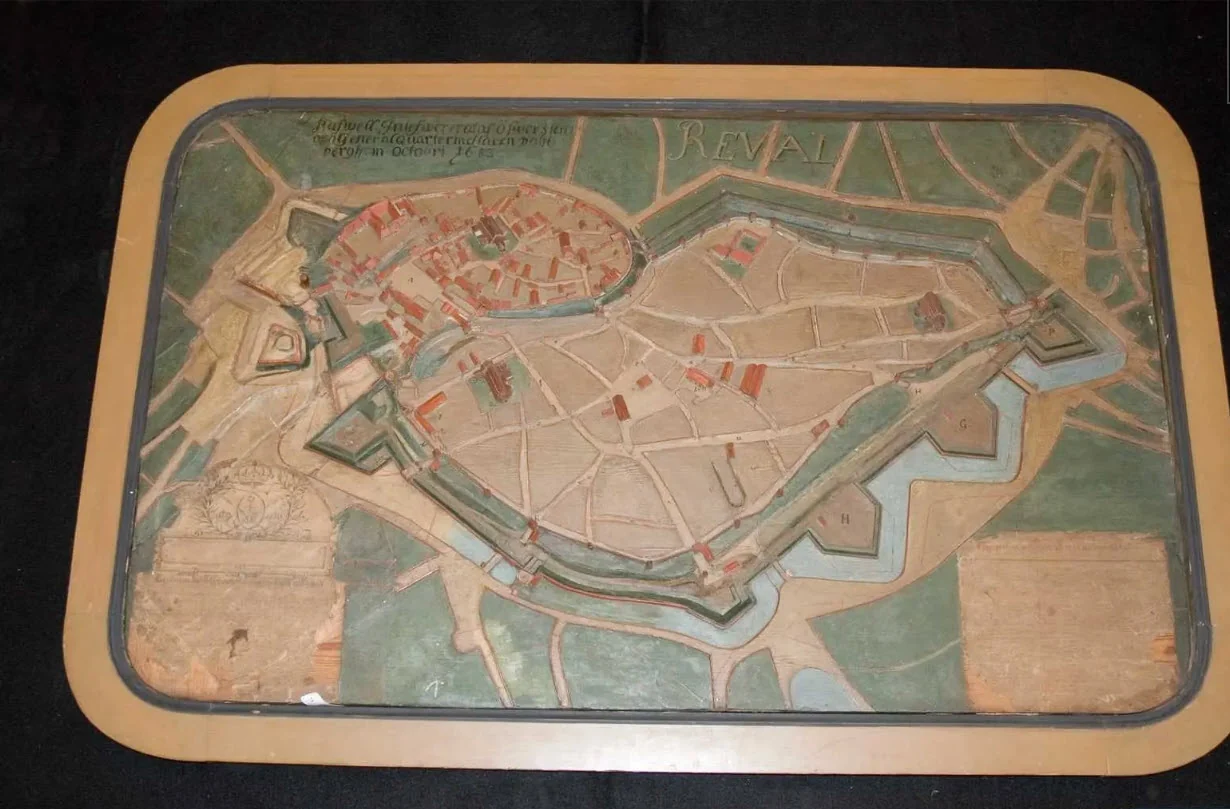

Esimesed kolm pilti on füüsilisest maketist tehtud source-fotod.
Projekti väärtus
Digiteerimise eesmärk
Fotogrammeetria säilitab suure hulga värvi- ja pinnainfot, 3D-skaneerimine lisab kontrollitud geomeetrilise andmestiku.
Selline kombinatsioon sobib ajalooliste objektide dokumenteerimiseks, uurimiseks ja tulevaste interaktiivsete muuseumilahenduste lähteandmestikuks.
Töövoog
Fotogrammeetria ja 3D-skaneerimine täiendavad teineteist
Maketi geomeetria ja visuaalne pind koguti eraldi andmekihtidena. Nende ühendamisel säilib võimalus hinnata mõõdetud geomeetriat tekstuurist sõltumatult.
Kõrge detailsusega lähteandmestikust saab hiljem valmistada veebis kasutamiseks optimeeritud 3D-mudeli retopoloogia, decimation'i, UV ja texture baking'u abil.
3D-mudeli töötlus
3D-mudeli optimeerimine veebis kasutamiseks
Vertz 3D teostas 3D-mudelile ka decimation’i, mille käigus vähendati mudeli geomeetria mahtu, säilitades võimalikult hästi selle olulised detailid ja visuaalse kuju. Lisaks loodi mudelile uued UV-d, 3D tekstuurid ehk tekstuurikaardid ja shaderid.
Selle töö tulemusel vähendati oluliselt 3D-mudeli failimahtu. Väiksem ja optimeeritud mudel võimaldab 3D-mudelit kasutada ka veebikeskkondades ja 3D-portaalides, kus üleslaaditavatele failidele, polygonide arvule või mudeli üldisele mahule võivad kehtida piirangud.
Decimation ja retopoloogia ei ole sama protsess, kuid mõlemat saab kasutada väga detailse 3D-mudeli optimeerimiseks vastavalt selle edasisele kasutusotstarbele.
Võimalik järgmine kasutusviis
Interaktiivne 3D-lahendus
Vertz 3D-l on võimekus luua digiteeritud makettidest ka interaktiivseid 3D-lahendusi. Sellises lahenduses saab kasutaja 3D-mudelit veebis uurida ning avada maketi erinevate objektide, piirkondade ja detailidega seotud infopunkte.
Infopunktidega saab siduda näiteks ajaloolisi kirjeldusi, fotosid, videoid, ajaloolisi kaarte, dokumentatsiooni, PDF-faile, väliseid viiteid ja muud maketi või selle konkreetse osa kohta käivat materjali.
Nii saab digiteeritud maketist luua lahenduse, kus 3D-mudel ei ole ainult vaadeldav objekt, vaid toimib interaktiivse keskkonnana ajaloolise, visuaalse ja dokumentaalse informatsiooni esitamiseks. Sarnast ruumilise tutvustuse loogikat kasutatakse ka virtuaaltuurides.
Digitaalne tulemus
Tallinna maketi 3D-tulemused

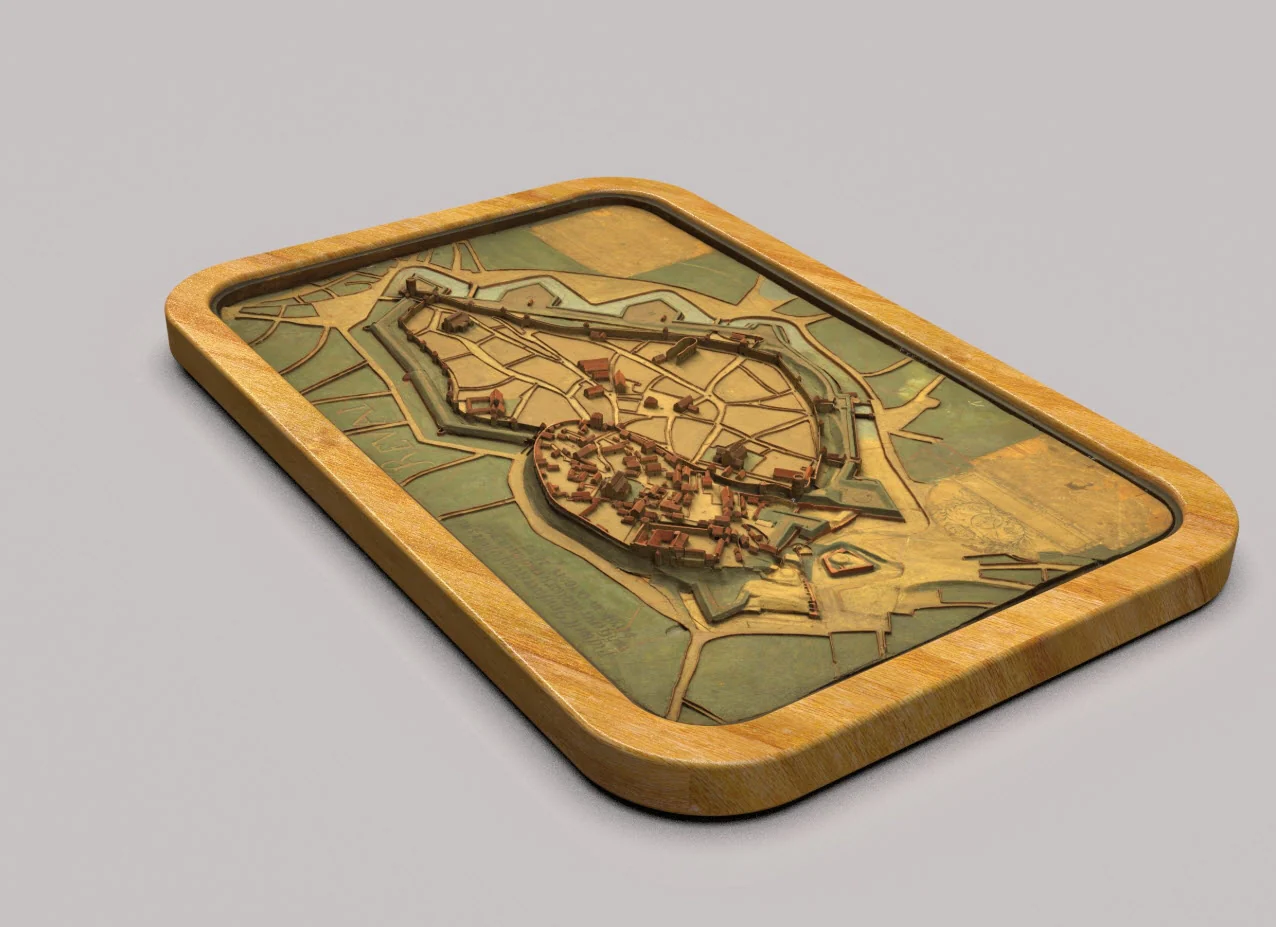

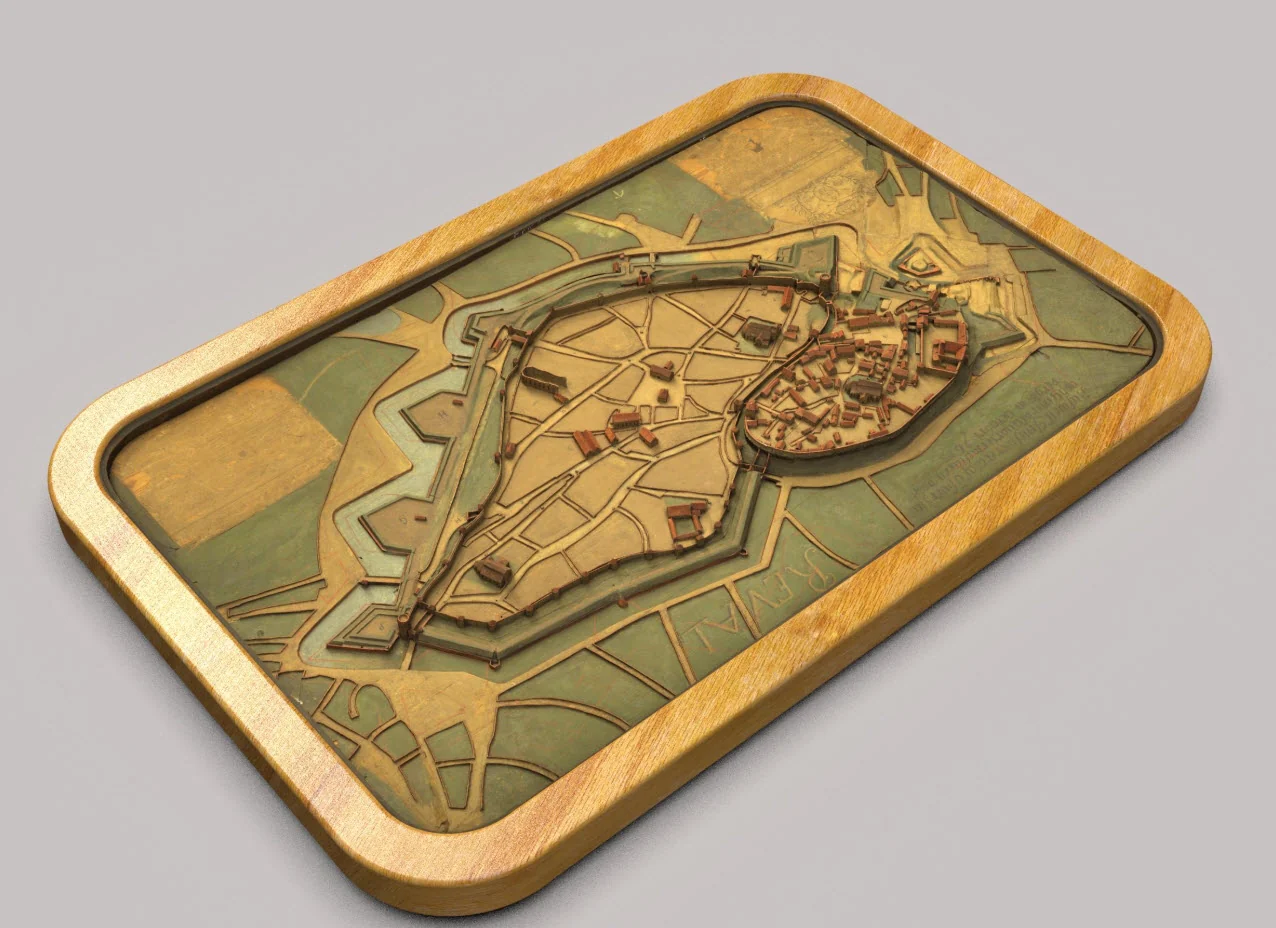

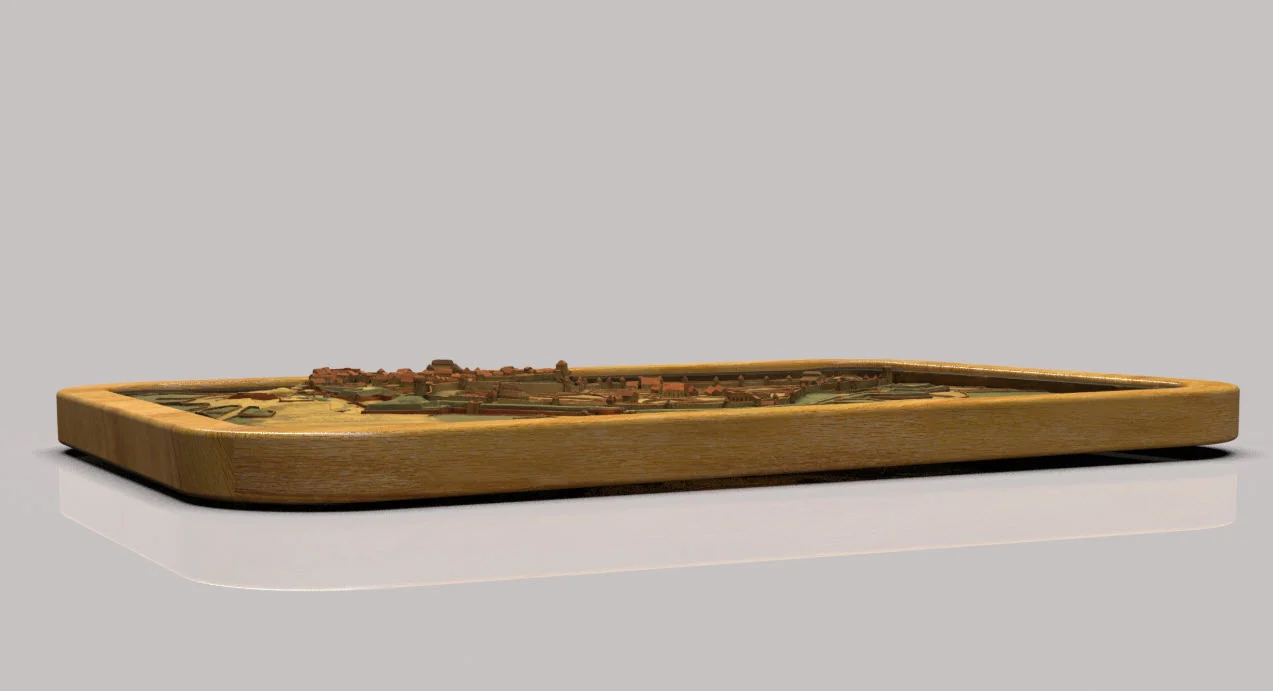

Järgmised neli pilti näitavad digitaalset 3D-tulemust, mitte muuseumifotot.
Seotud teadmised
Projektis kasutatud mõisted
Fotogrammeetria on mõõtmis- ja 3D-rekonstrueerimismeetod, mis arvutab kattuvate fotode tunnuspunktide põhjal objekti või keskkonna ruumilise kuju.
Loe lähemalt →Täpsus kirjeldab, kui lähedal on mõõdetud tulemus tegelikule väärtusele. Resolutsioon kirjeldab, kui tihedalt pinda mõõdetakse ja kui väikest geomeetrilist detaili saab andmestikus usaldusväärselt kirjeldada.
Loe 3D-skaneerimise resolutsioonist →Fotogrammeetria tööd
