Ajalooliste objektide digiteerimine
Tartu linnuse maketi fotogrammeetria ja laserskaneerimine
Vertz 3D teostas Rootsis muuseumis asuva ajaloolise Tartu linnuse maketi fotogrammeetria ja laserskaneerimise, et jäädvustada maketi geomeetria ning visuaalne seisund digitaalsel kujul.
Ajalooline ja dokumentaalne kontekst

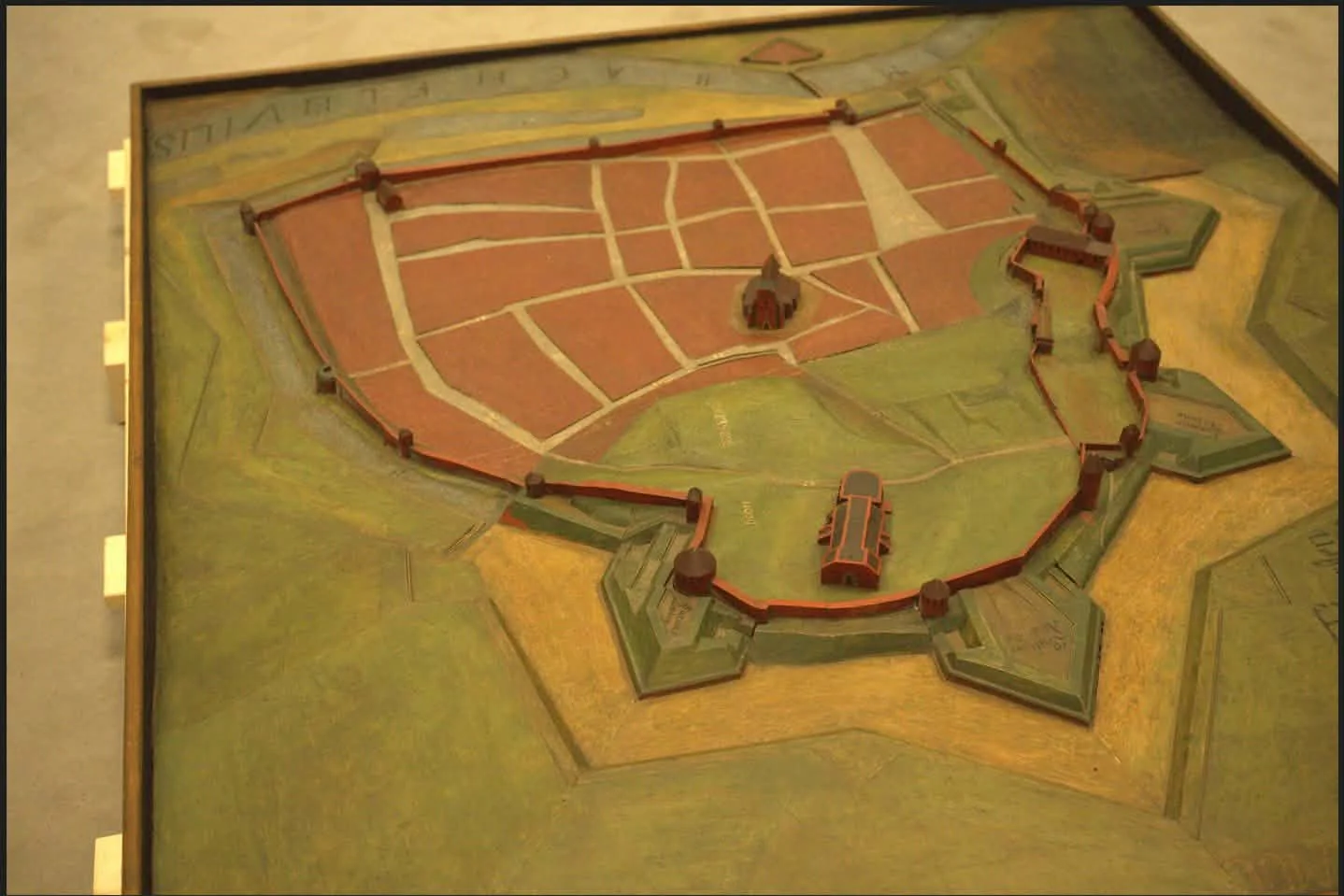

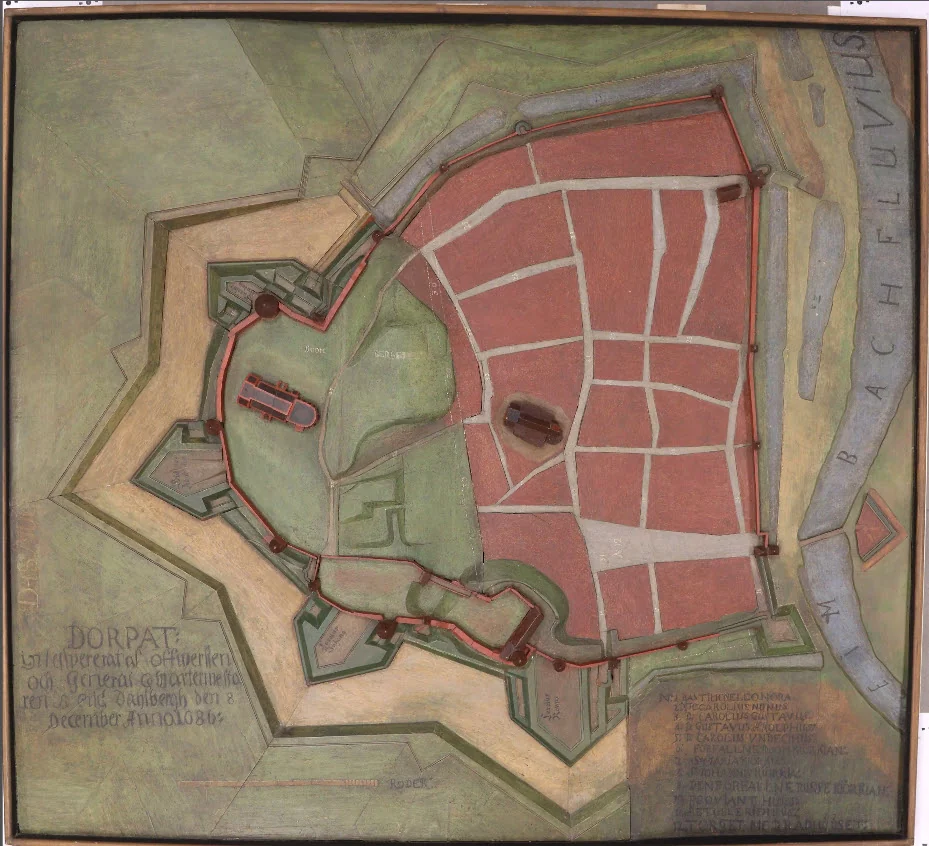

1686. aasta Dorpati kindlusemakett
Makett on valmistatud 1686. aastal, selle mõõtmed on 1438 × 1585 mm ning materjaliks on mänd.
Säilinud kirjelduse järgi toimetati makett Dorpatisse 8. detsembril 1686. Objektiga on seotud H. Erich Dahlberghi nimi. Ajalooline allikaviide on toodud eraldi, et lähteinfo jääks kontrollitavaks.
DigitaltMuseum – Tartu kindlusemakett ↗Projekti väärtus
Digitaalne makett kui säiliv uurimisallikas
Ajaloolise maketi väärtus ei seisne ainult selle üldkujus. Digitaalne andmestik võimaldab uurida ehitiste, maastikuvormide ja kaitserajatiste ruumilisi suhteid ka siis, kui füüsiline objekt asub teises riigis.
Kõrge detailsusega lähteandmestik säilitatakse eraldi. Selle põhjal saab 3D-mudeli ette valmistada veebiesitluseks, õppetööks või interaktiivseks muuseumilahenduseks.
Töövoog
Fotogrammeetria ja 3D-skaneerimine täiendavad teineteist
3D-skaneerimine kogus maketi kontrollitud ruumilise geomeetria. Fotogrammeetria lisas suure hulga värvi- ja pinnainfot, mille kvaliteet sõltub pildistamise kattuvusest, valgusest, vaatenurkadest ning rekonstrueerimise töövoost.
Need andmekihid täiendavad teineteist: geomeetrilist master'it ja visuaalset pinnainfot saab kasutada koos, kuid neid hinnatakse tehniliselt eraldi.
3D-mudeli töötlus
3D-mudeli optimeerimine veebis kasutamiseks
Vertz 3D teostas 3D-mudelile ka decimation’i, mille käigus vähendati mudeli geomeetria mahtu, säilitades võimalikult hästi selle olulised detailid ja visuaalse kuju. Lisaks loodi mudelile uued UV-d, 3D tekstuurid ehk tekstuurikaardid ja shaderid.
Selle töö tulemusel vähendati oluliselt 3D-mudeli failimahtu. Väiksem ja optimeeritud mudel võimaldab 3D-mudelit kasutada ka veebikeskkondades ja 3D-portaalides, kus üleslaaditavatele failidele, polygonide arvule või mudeli üldisele mahule võivad kehtida piirangud.
Decimation ja retopoloogia ei ole sama protsess, kuid mõlemat saab kasutada väga detailse 3D-mudeli optimeerimiseks vastavalt selle edasisele kasutusotstarbele.
Võimalik järgmine kasutusviis
Interaktiivne 3D-lahendus
Vertz 3D-l on võimekus luua digiteeritud makettidest ka interaktiivseid 3D-lahendusi. Sellises lahenduses saab kasutaja 3D-mudelit veebis uurida ning avada maketi erinevate objektide, piirkondade ja detailidega seotud infopunkte.
Infopunktidega saab siduda näiteks ajaloolisi kirjeldusi, fotosid, videoid, ajaloolisi kaarte, dokumentatsiooni, PDF-faile, väliseid viiteid ja muud maketi või selle konkreetse osa kohta käivat materjali.
Nii saab digiteeritud maketist luua lahenduse, kus 3D-mudel ei ole ainult vaadeldav objekt, vaid toimib interaktiivse keskkonnana ajaloolise, visuaalse ja dokumentaalse informatsiooni esitamiseks. Sarnast ruumilise tutvustuse loogikat kasutatakse ka virtuaaltuurides.
Digitaalne tulemus
Fotogrammeetria ja 3D-skaneerimise tulemused

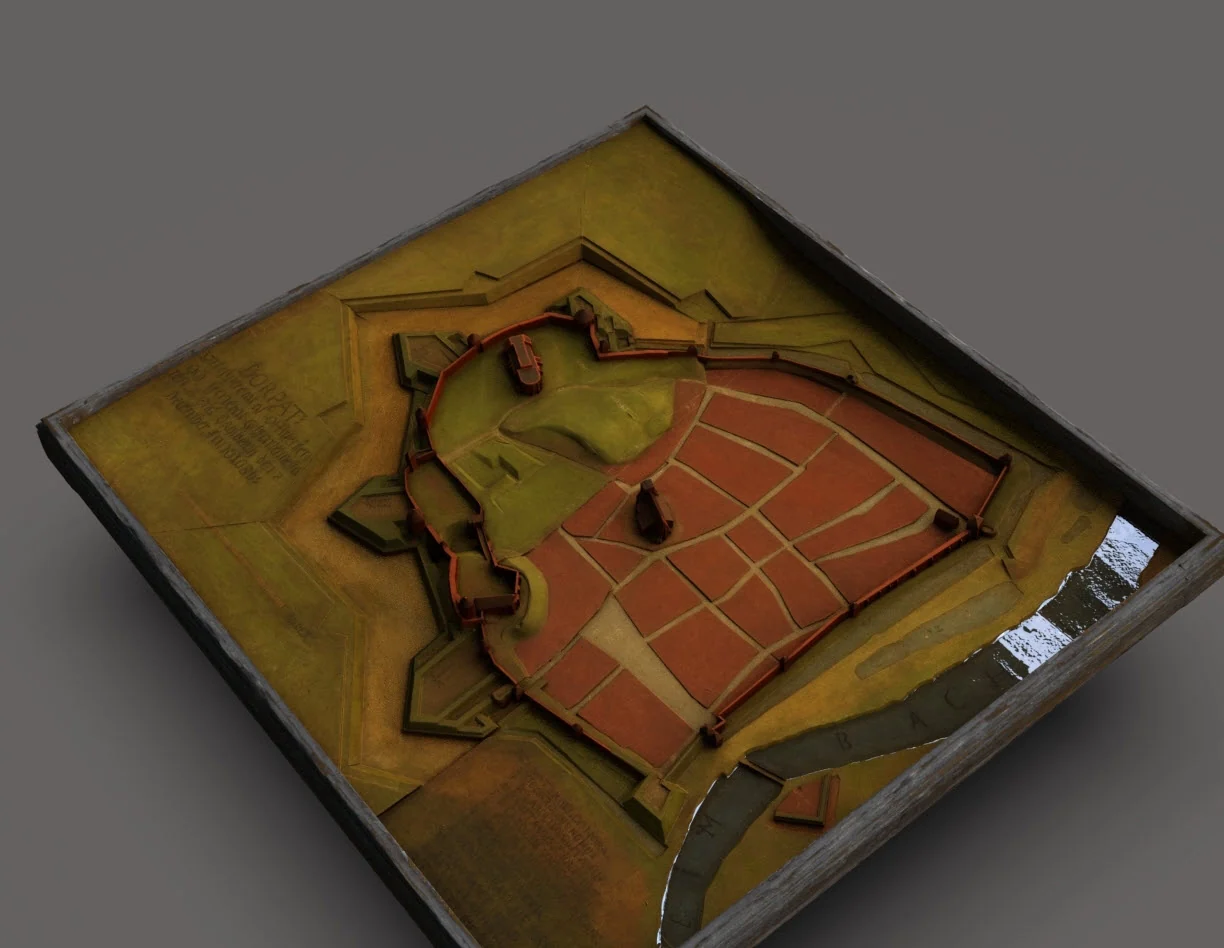

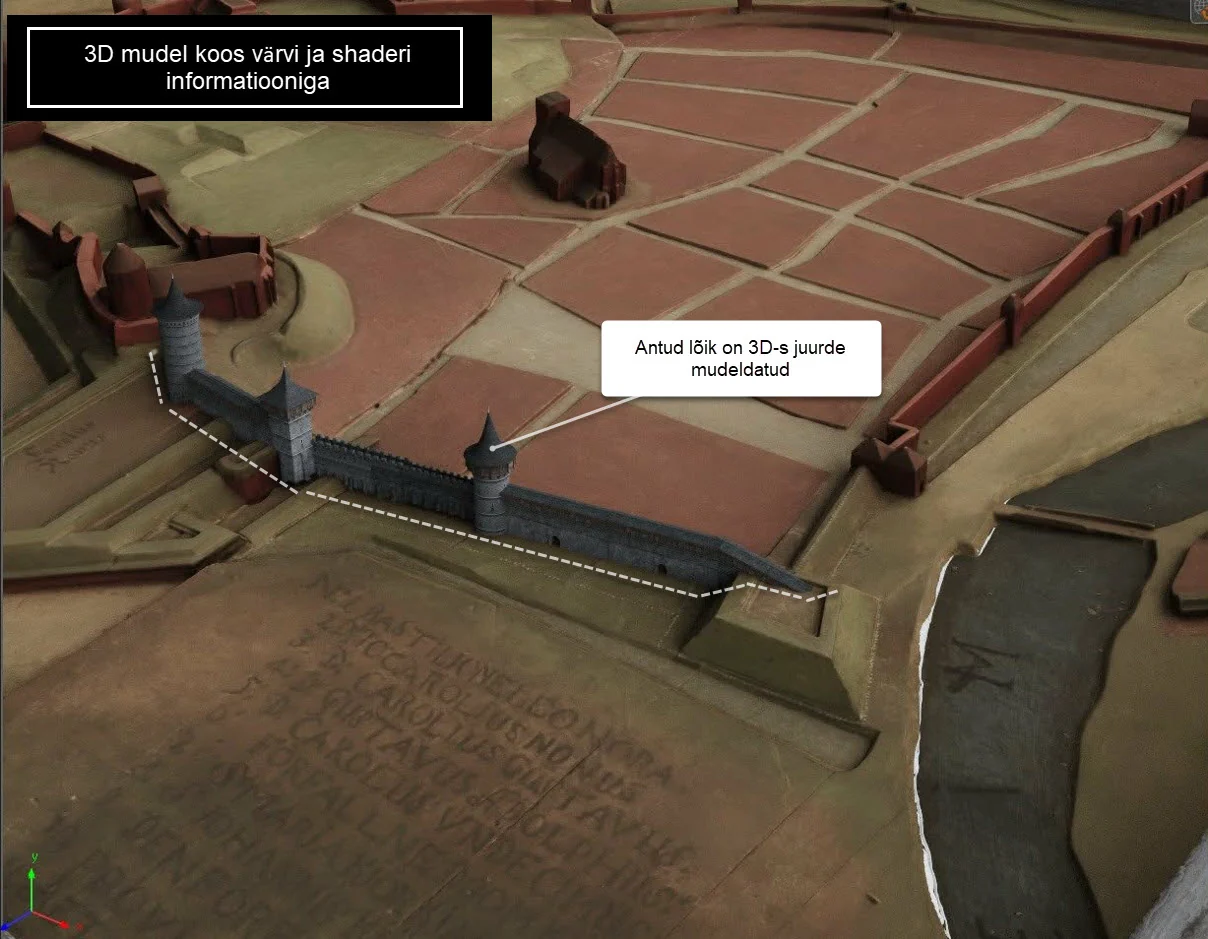

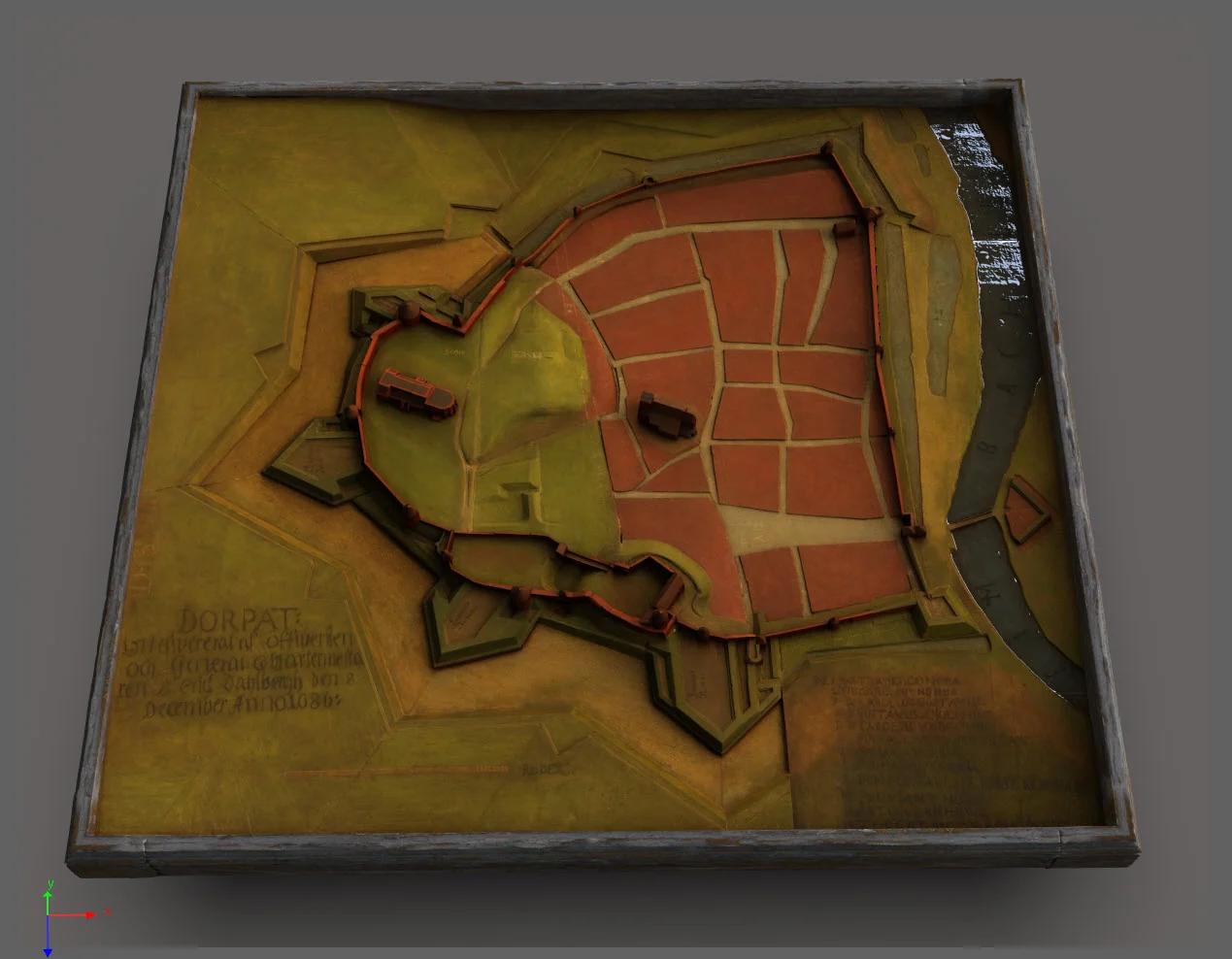

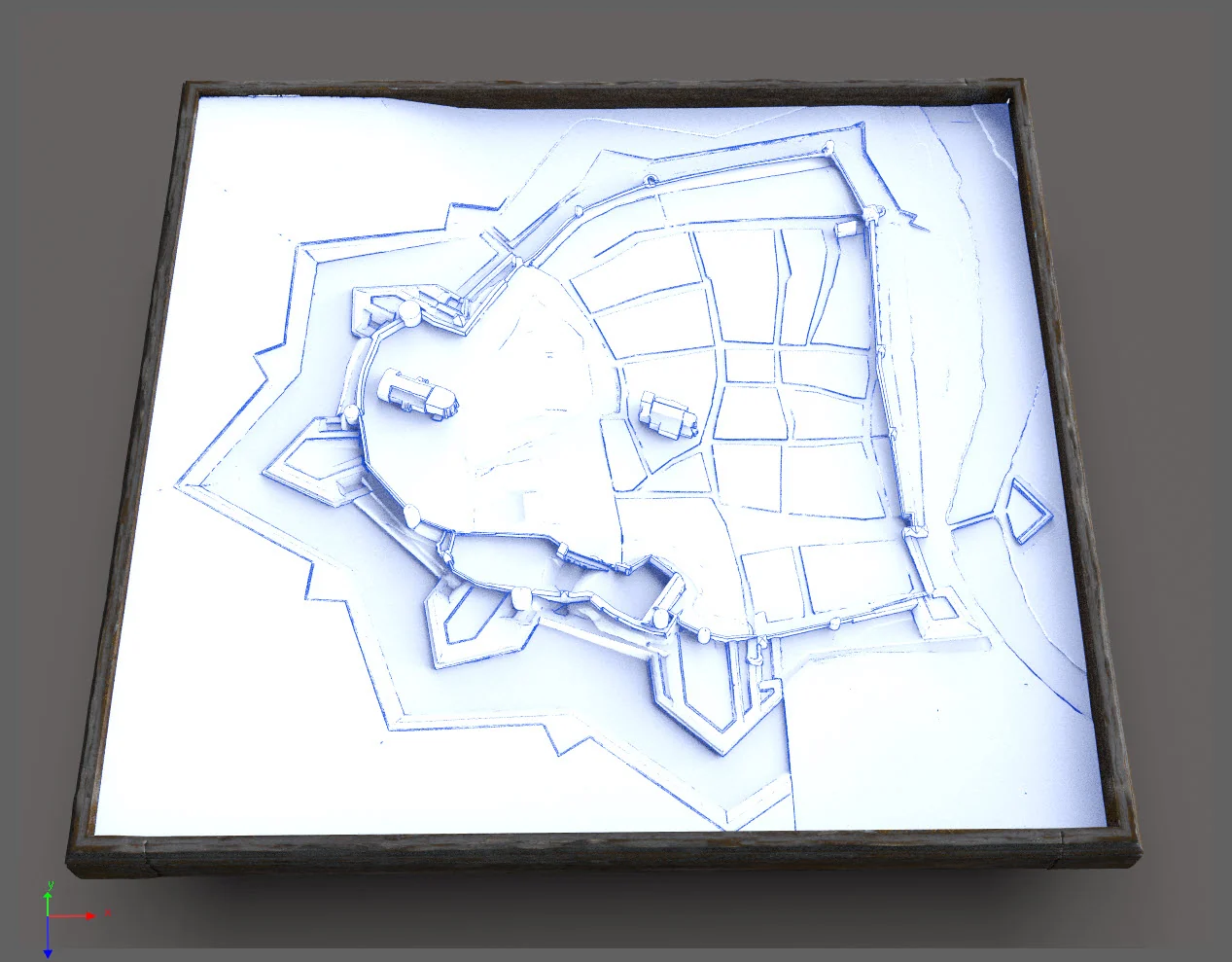

Järgmised viis pilti näitavad digitaalse rekonstrueerimise väljundit kasutaja määratud järjestuses.
