Arheoloogilise leiu digiteerimine

Arheoloogilise leiu – viikingikirve – fotogrammeetria ja laserskaneerimine

Ajaloolise või arheoloogilise eseme digiteerimisel ei ole eesmärk ainult saada ekraanil ilus 3D-mudel. Oluline on otsustada, milline informatsioon peab digitaalses koopias tegelikult säilima: geomeetria, värv, pinnaseisund, graveeringud, kahjustused ja muud uurimistöö jaoks olulised tunnused.

  • Arheoloogia
  • Fotogrammeetria
  • 3D-skaneerimine
  • 3D-printimine
  • Tekstuurid

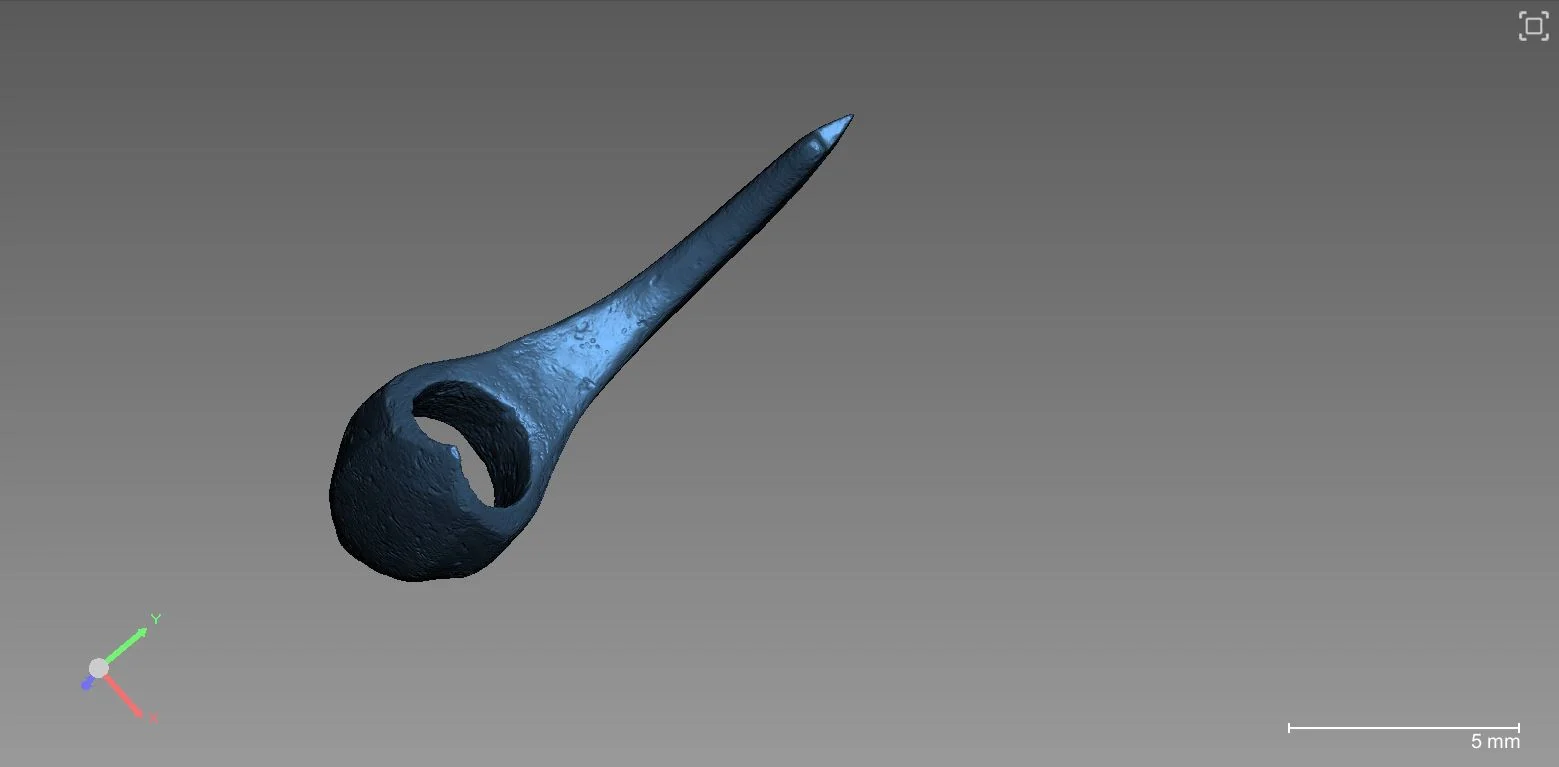

Viikingikirves – 3d-skaneeringu geomeetria, vaade 1
Viikingikirves – 3d-skaneeringu geomeetria, vaade 1
Objekt
Arheoloogiline leid / viikingikirves
Meetod
Fotogrammeetria + 3D-skaneerimine
Väljund
High-resolution master + esitlusderivaadid
Fookus
Geomeetria, pind ja interaktiivne kasutus

Ajalooline ja dokumentaalne kontekst

Päris objekt ja kohapealne dokumentatsioon

Kive_Foto_1 kuni Kive_Foto_11 on kohapeal tehtud päris fotod. Need dokumenteerivad objekti pinda, graveeringuid, kahjustusi ja capture-keskkonda ega ole 3D-renderdused.

Ajaloolise objekti pinnale ei ole alati soovitav kinnitada tracking-markereid. Sõltuvalt süsteemist saab kasutada markerplaati, eraldi referentsalust, reference mesh'i või external tracker'it.

Projekti väärtus

Mida peab digitaalne koopia päriselt säilitama?

Mõõtmiseks, uurimistööks ja 3D-printimiseks on oluline teada, milline detail eksisteerib päriselt mesh-geomeetrias ning milline tekib tekstuuri ja shader'i abil visuaalse kihina.

Kui detail on ainult tekstuuris, ei tähenda see automaatselt füüsilist reljeefi 3D-prindis. Kui detail on geomeetrias ning mesh on parandatud ja printimiseks ette valmistatud, saab see sobiva protsessi korral kanduda füüsilisse koopiasse.

Töövoog

Fotogrammeetria ja 3D-skaneerimine täiendavad teineteist

Projektis kasutati kontrollitud referentssüsteemiga skaneerimist ning fotogrammeetrilist pinnainfo kogumist. Feature-based tracking võib olla paljudes töödes sobiv; nõudlikus metroloogilises projektis hinnatakse lisaks tracking'u stabiilsust, objekti geomeetriat, mõõtemahtu, pinda ja nõutavat täpsust.

Selle projekti eelarve oli piiratud, mistõttu ei tehtud kogu skaneeringut maksimaalsel võimalikul resolutsioonil. Kõrgem resolutsioon tähendab üldjuhul rohkem mõõteaega, andmeid, töötlemist ja käsitööd — see oli projekti aja ning eelarve kompromiss, mitte väide skanneri võimekuse kohta.

Pildid ja andmed

Kohapealsed fotod: päris objekt

Pildid 1–11 jäävad omaette dokumentaalsesse galeriisse. Duplikaatkaadrid 4/5, 6/7 ja 8/9 on järjestuse säilitamiseks alles, kuid neid ei esitata eri vaadetena.

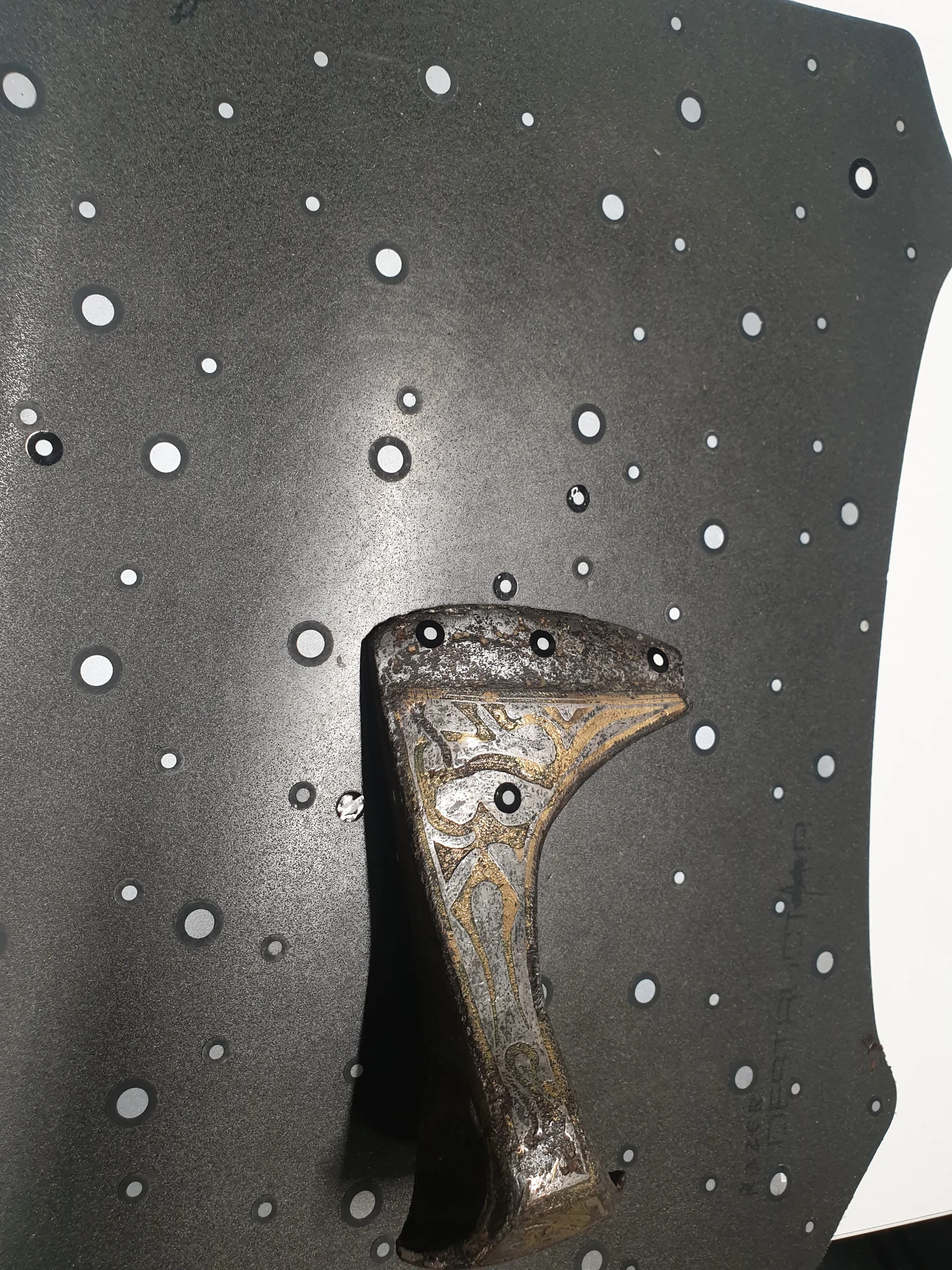

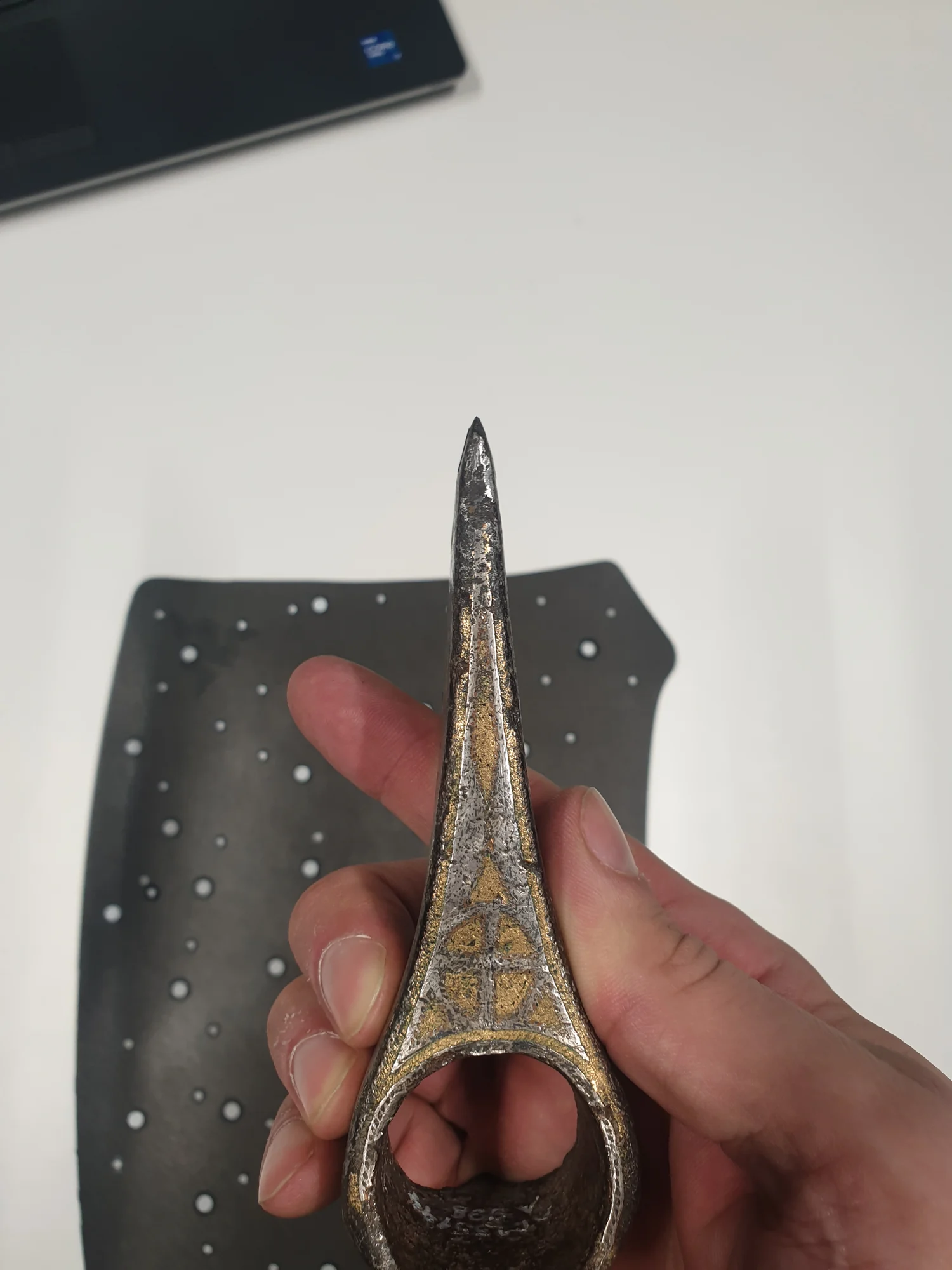

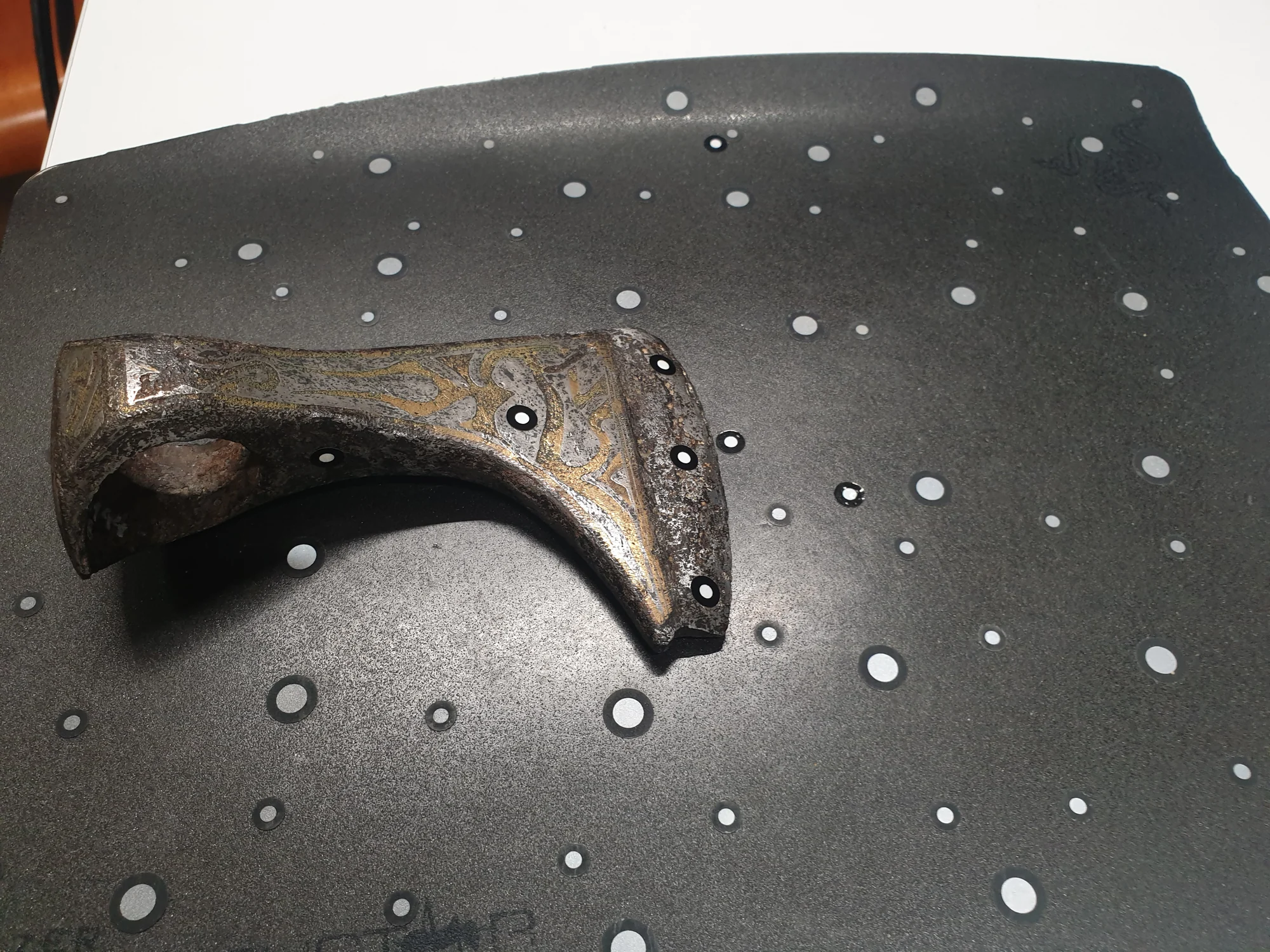

Viikingikirves – päris objekt kohapeal, vaade 1
Viikingikirves – päris objekt kohapeal, vaade 1

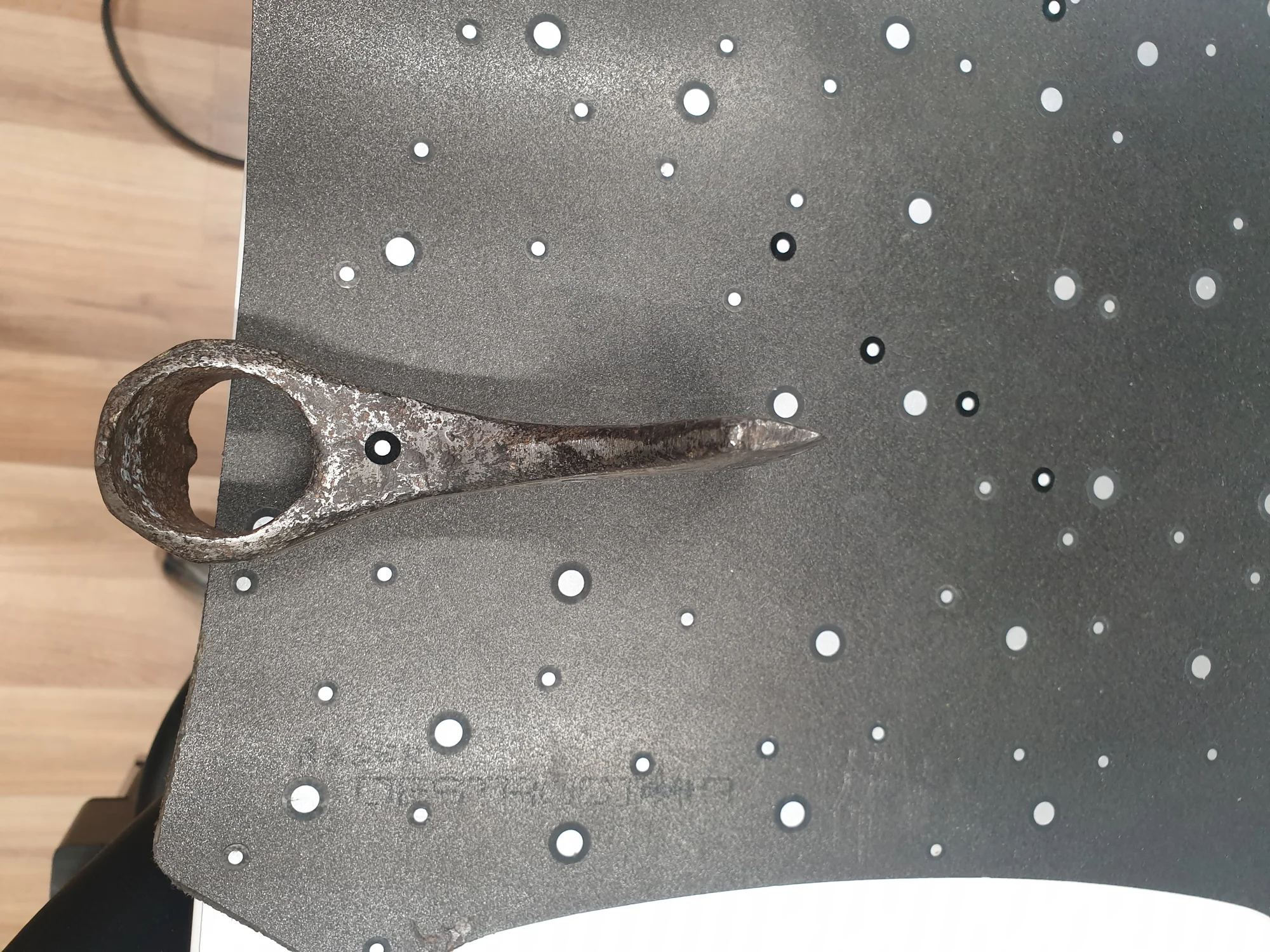

Viikingikirves – päris objekt kohapeal, vaade 2
Viikingikirves – päris objekt kohapeal, vaade 2
Viikingikirves – päris objekt kohapeal, vaade 3
Viikingikirves – päris objekt kohapeal, vaade 3

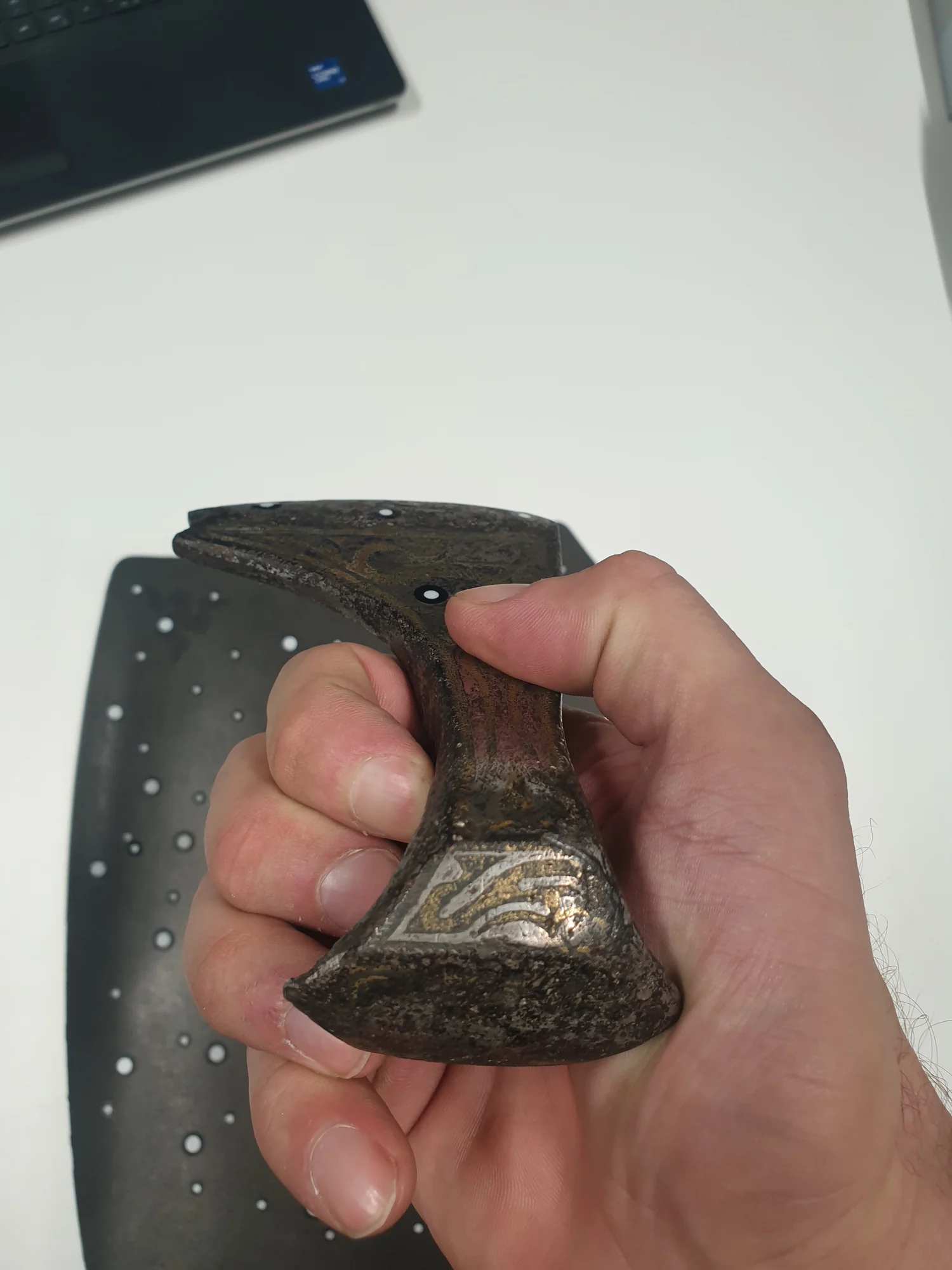

Viikingikirves – päris objekt kohapeal, vaade 4
Viikingikirves – päris objekt kohapeal, vaade 4

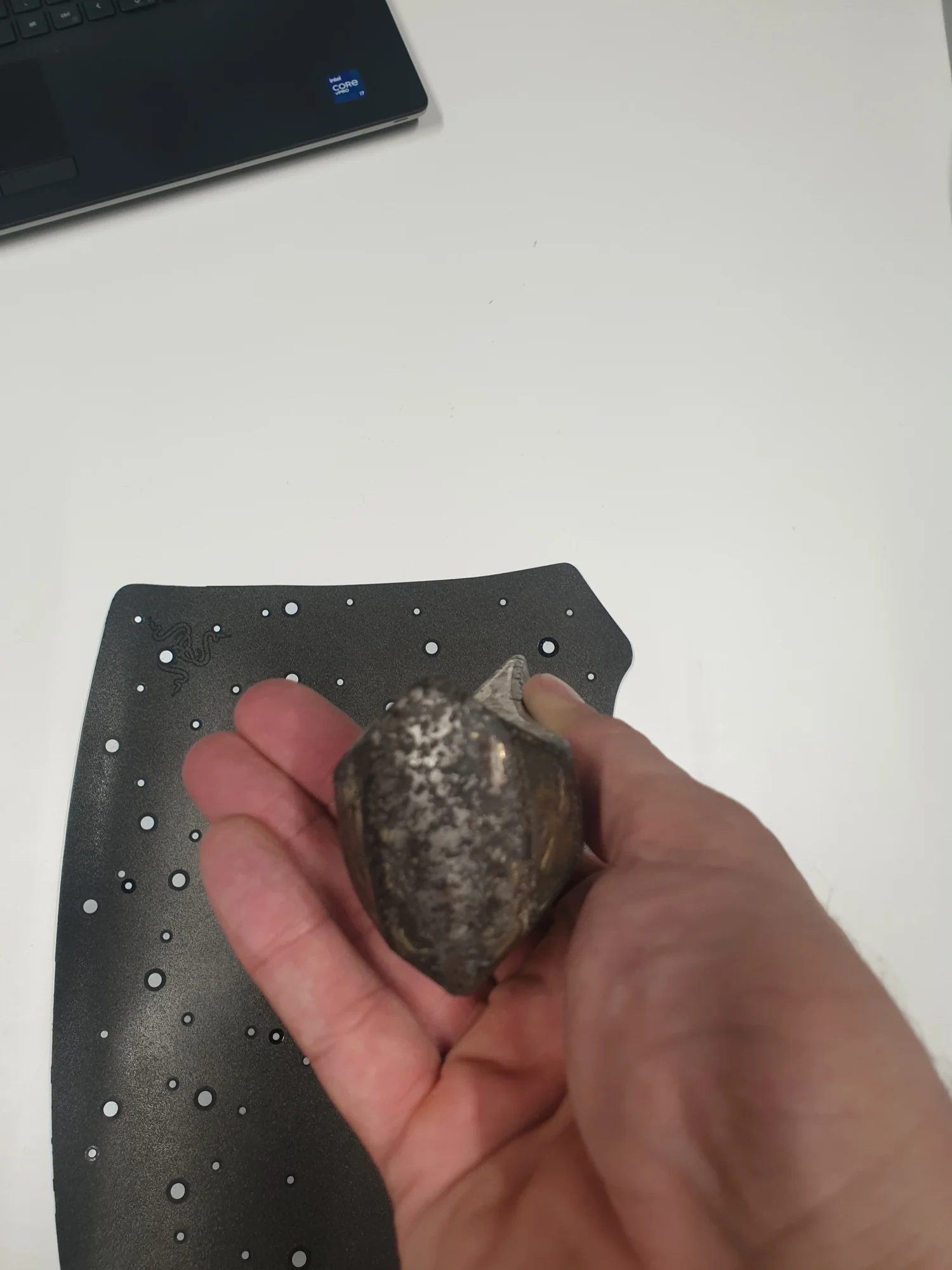

Viikingikirves – päris objekt kohapeal, vaade 5
Viikingikirves – päris objekt kohapeal, vaade 5
Viikingikirves – päris objekt kohapeal, vaade 6
Viikingikirves – päris objekt kohapeal, vaade 6
Viikingikirves – päris objekt kohapeal, vaade 7
Viikingikirves – päris objekt kohapeal, vaade 7
Viikingikirves – päris objekt kohapeal, vaade 8
Viikingikirves – päris objekt kohapeal, vaade 8
Viikingikirves – päris objekt kohapeal, vaade 9
Viikingikirves – päris objekt kohapeal, vaade 9

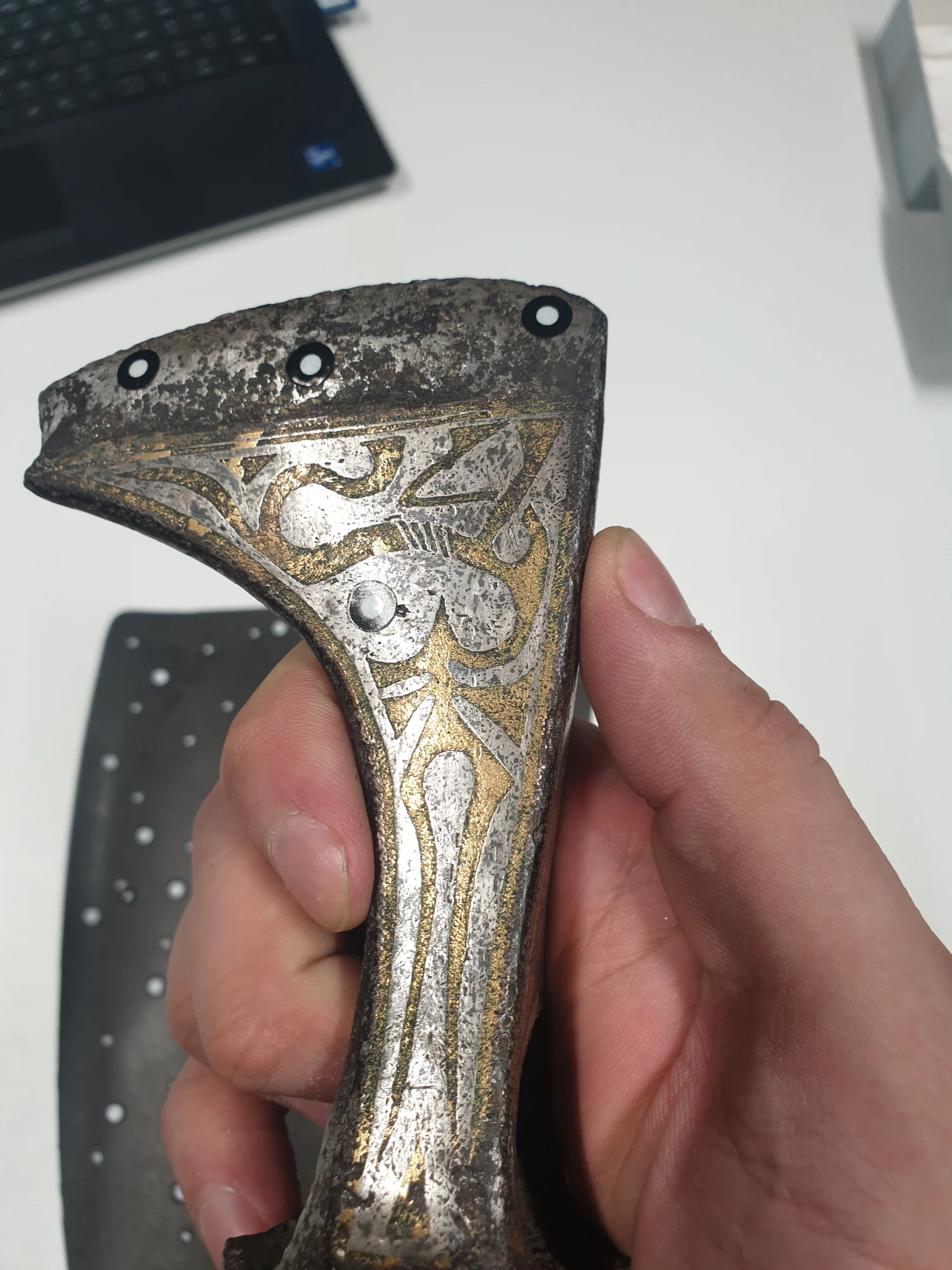

Viikingikirves – päris objekt kohapeal, vaade 10
Viikingikirves – päris objekt kohapeal, vaade 10

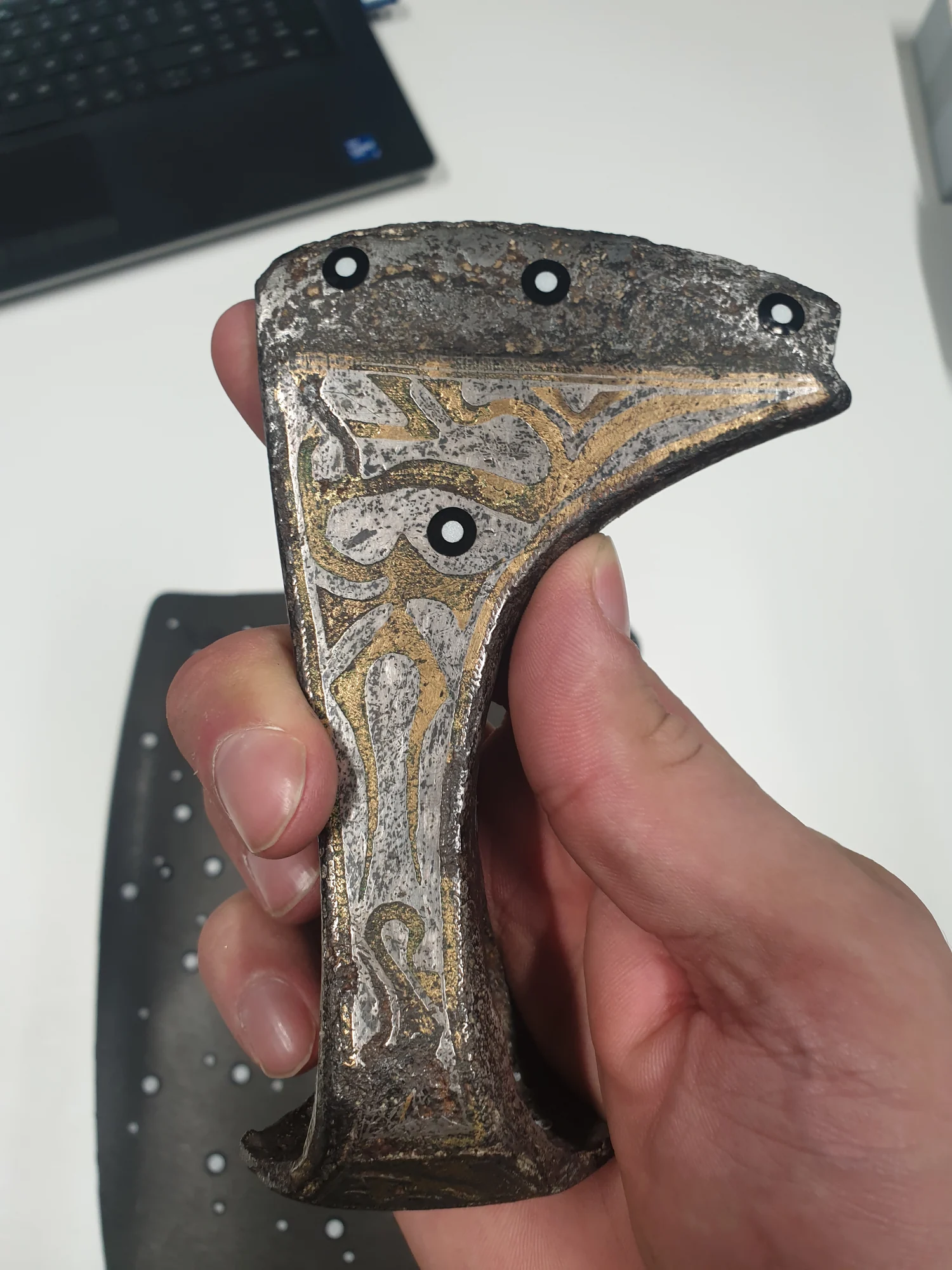

Viikingikirves – päris objekt kohapeal, vaade 11
Viikingikirves – päris objekt kohapeal, vaade 11

Pildid ja andmed

Mida 3D-skanner tegelikult salvestas?

Pildid 12–17 ning 20–25 näitavad 3D-skaneeringu tegelikku geomeetriat ilma värviinformatsioonita. Nende abil saab hinnata meshi kuju, pinnasügavust ja geomeetrilist detaili.

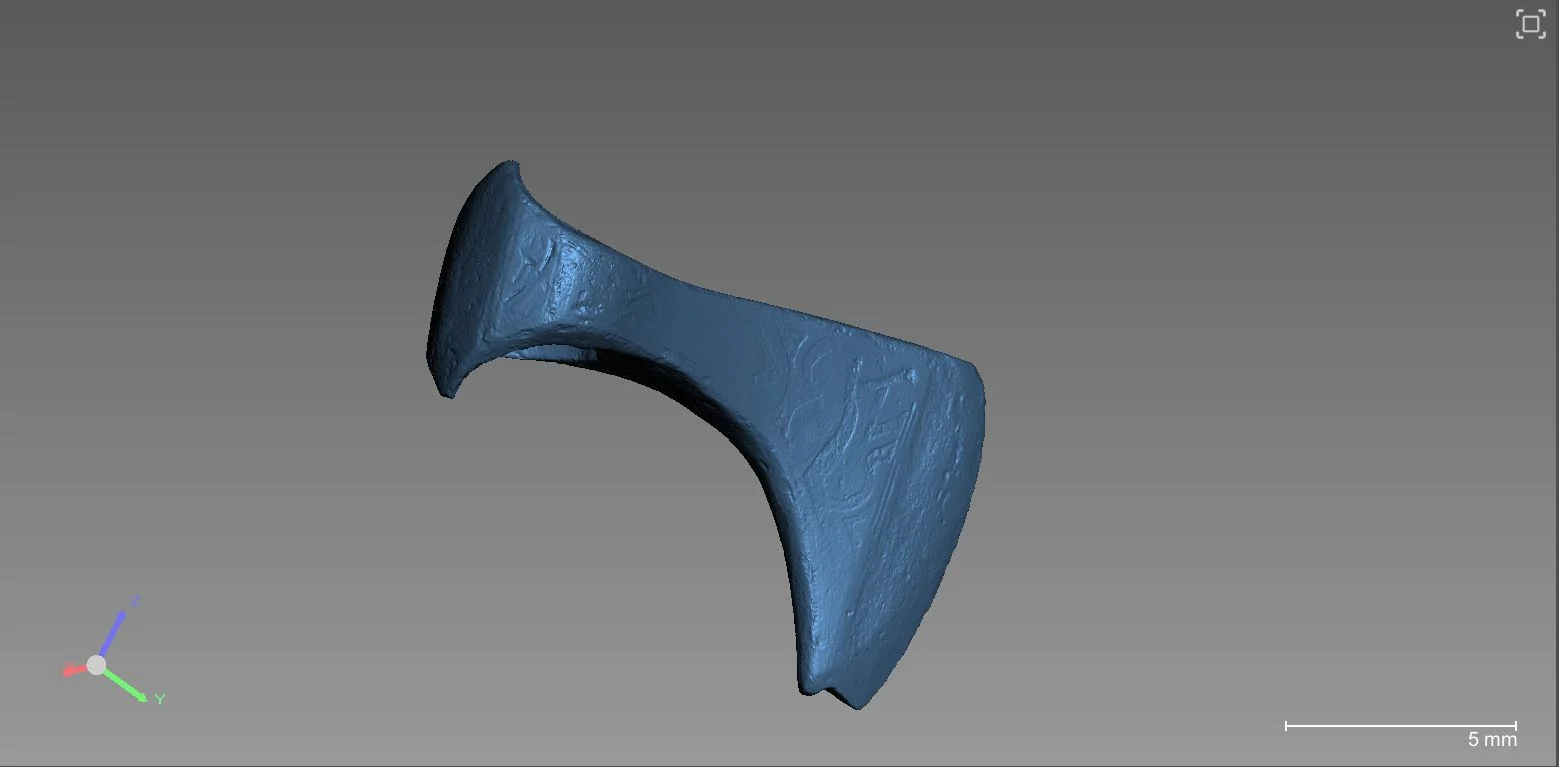

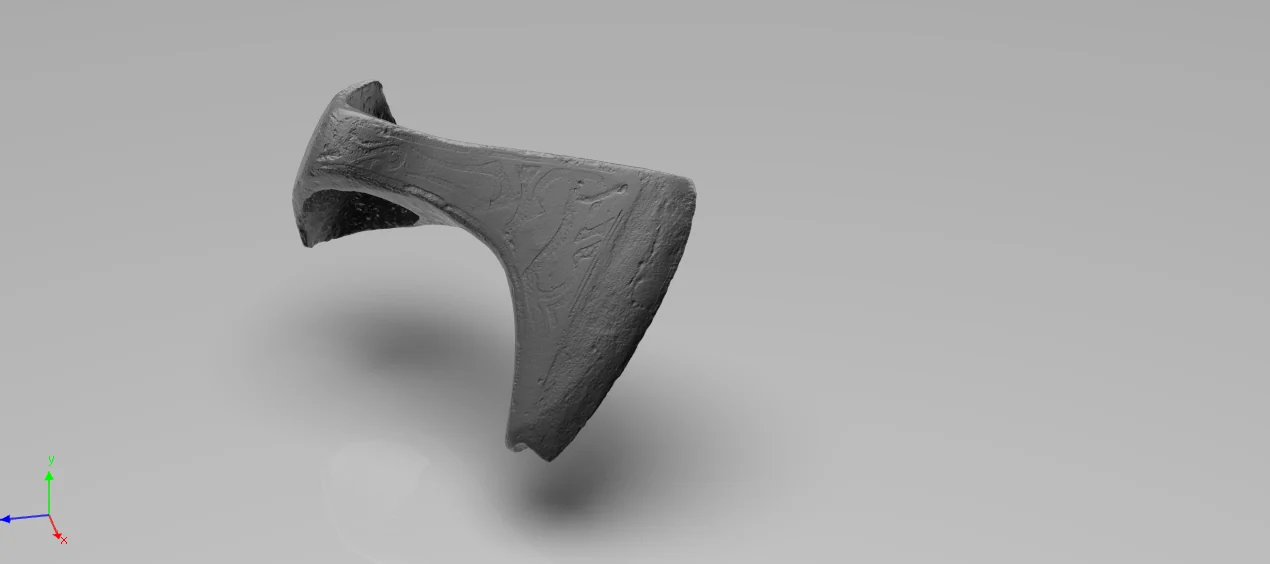

Viikingikirves – 3d-skaneeringu geomeetria, vaade 1
Viikingikirves – 3d-skaneeringu geomeetria, vaade 1

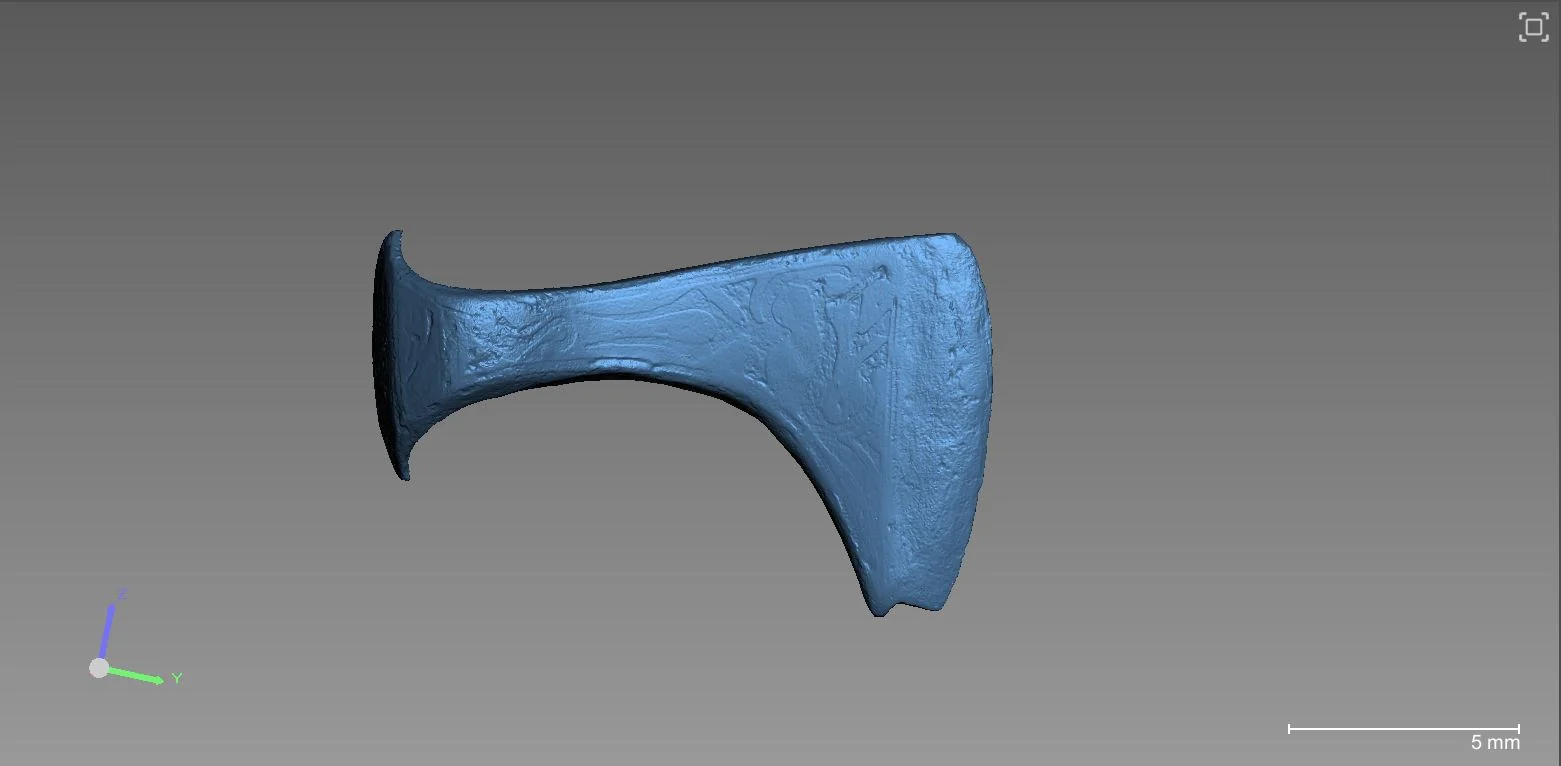

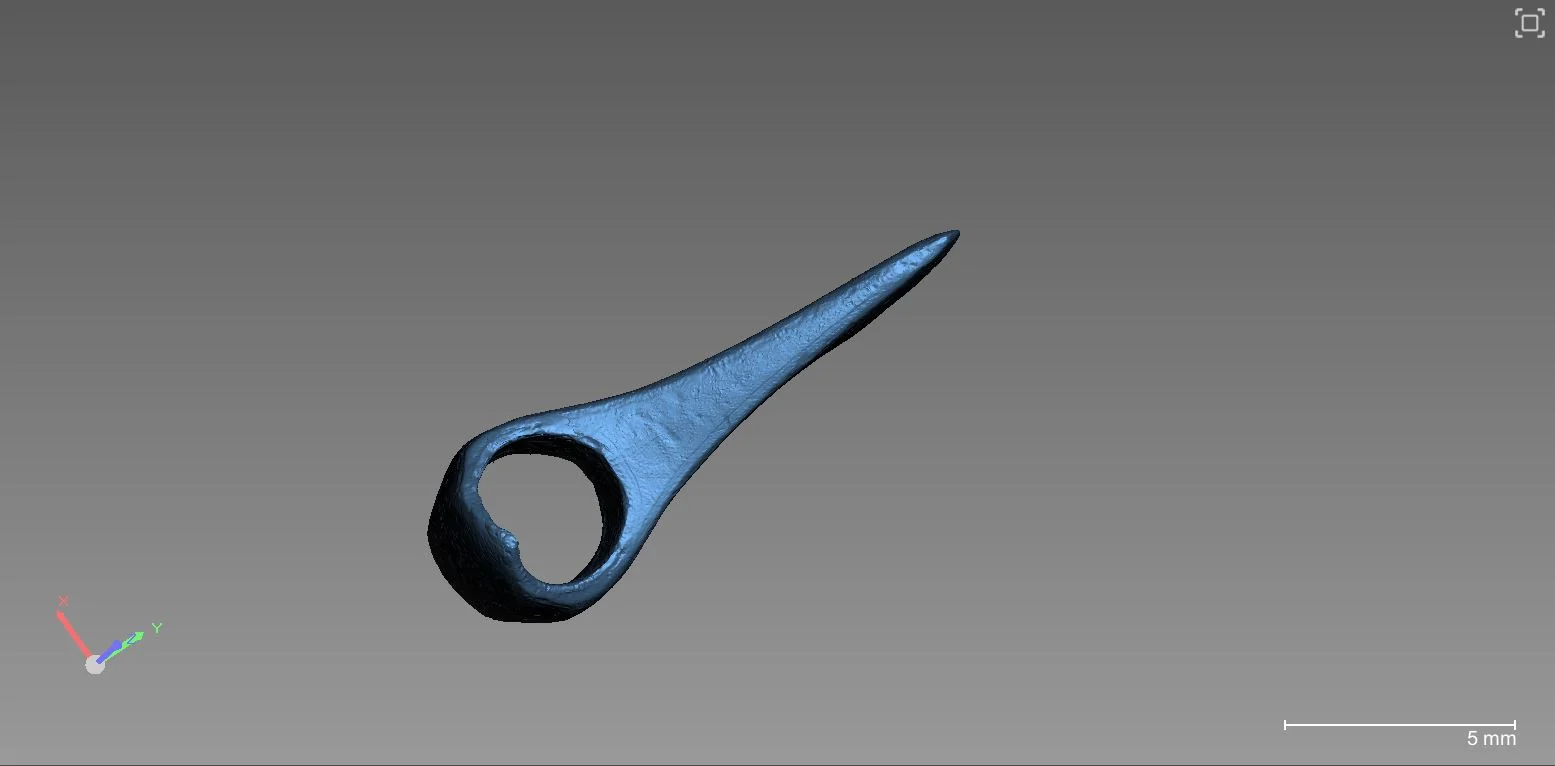

Viikingikirves – 3d-skaneeringu geomeetria, vaade 2
Viikingikirves – 3d-skaneeringu geomeetria, vaade 2

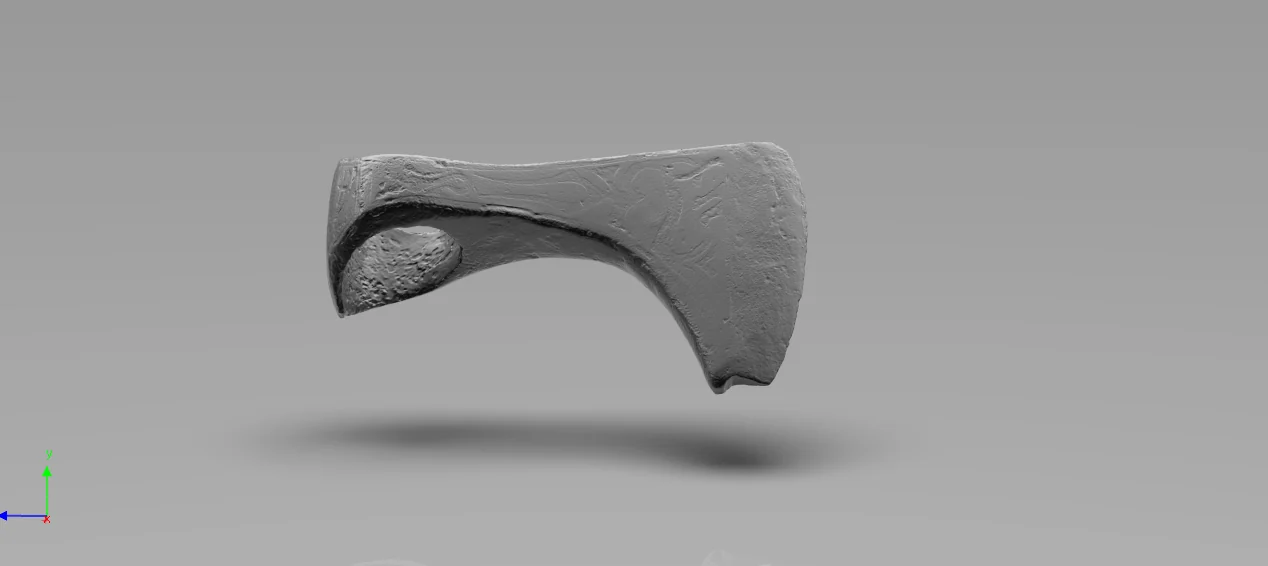

Viikingikirves – 3d-skaneeringu geomeetria, vaade 3
Viikingikirves – 3d-skaneeringu geomeetria, vaade 3

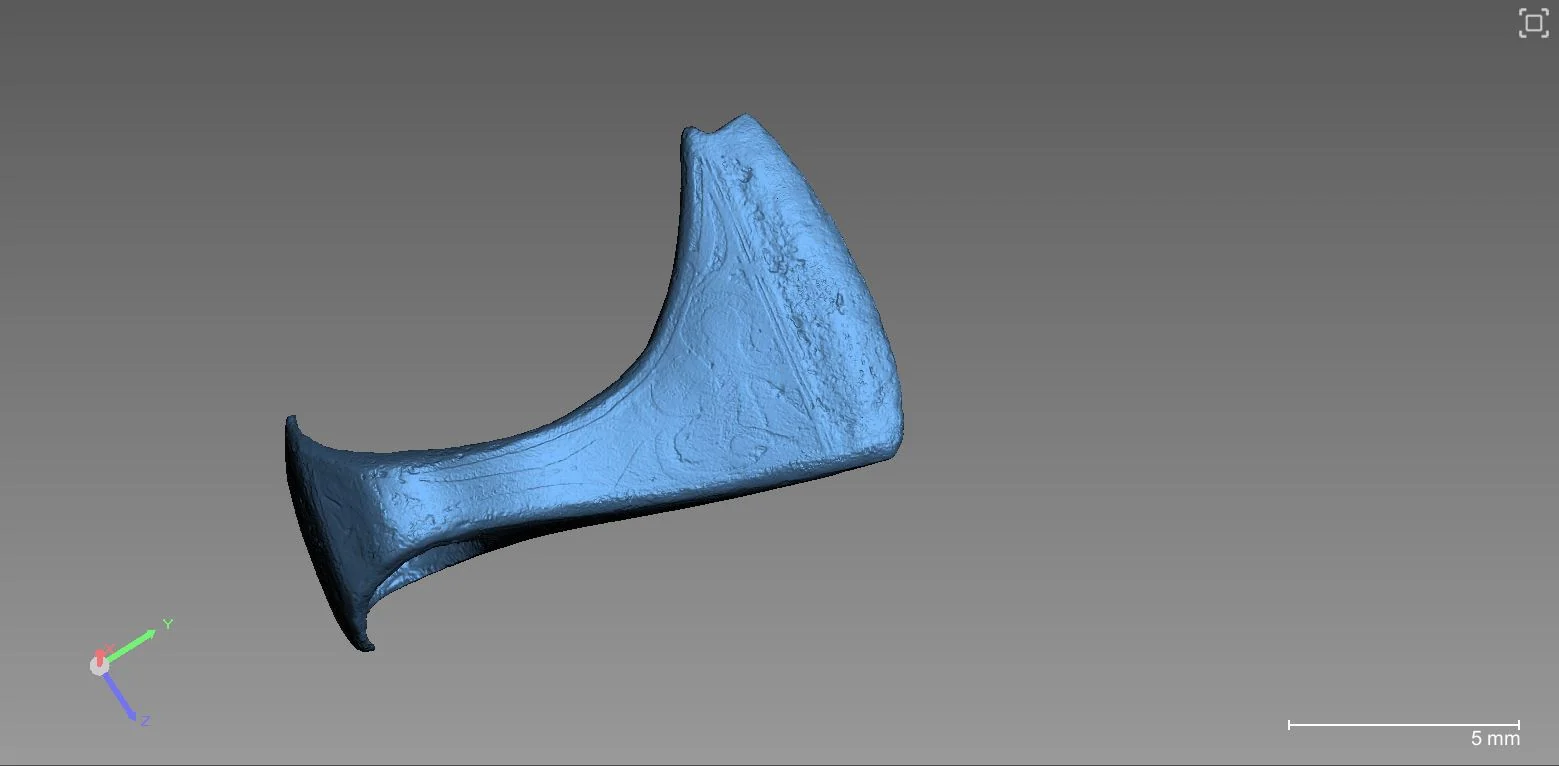

Viikingikirves – 3d-skaneeringu geomeetria, vaade 4
Viikingikirves – 3d-skaneeringu geomeetria, vaade 4

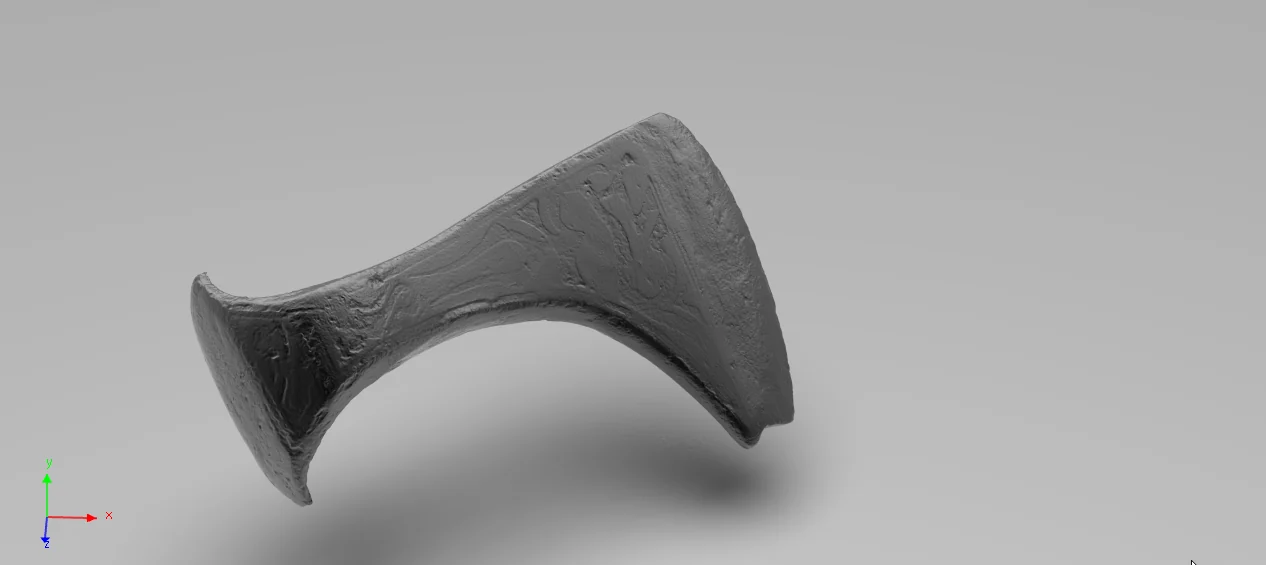

Viikingikirves – 3d-skaneeringu geomeetria, vaade 5
Viikingikirves – 3d-skaneeringu geomeetria, vaade 5
Viikingikirves – 3d-skaneeringu geomeetria, vaade 6
Viikingikirves – 3d-skaneeringu geomeetria, vaade 6
Viikingikirves – 3d-skaneeringu geomeetria, vaade 7
Viikingikirves – 3d-skaneeringu geomeetria, vaade 7
Viikingikirves – 3d-skaneeringu geomeetria, vaade 8
Viikingikirves – 3d-skaneeringu geomeetria, vaade 8
Viikingikirves – 3d-skaneeringu geomeetria, vaade 9
Viikingikirves – 3d-skaneeringu geomeetria, vaade 9
Viikingikirves – 3d-skaneeringu geomeetria, vaade 10
Viikingikirves – 3d-skaneeringu geomeetria, vaade 10
Viikingikirves – 3d-skaneeringu geomeetria, vaade 11
Viikingikirves – 3d-skaneeringu geomeetria, vaade 11
Viikingikirves – 3d-skaneeringu geomeetria, vaade 12
Viikingikirves – 3d-skaneeringu geomeetria, vaade 12

Pildid ja andmed

Shader ja pinna visuaalne tõlgendus

Shader määrab, kuidas valgus, värv, läige ja karedus renderduses käituvad. See ei muuda iseenesest mõõdetud meshi kuju.

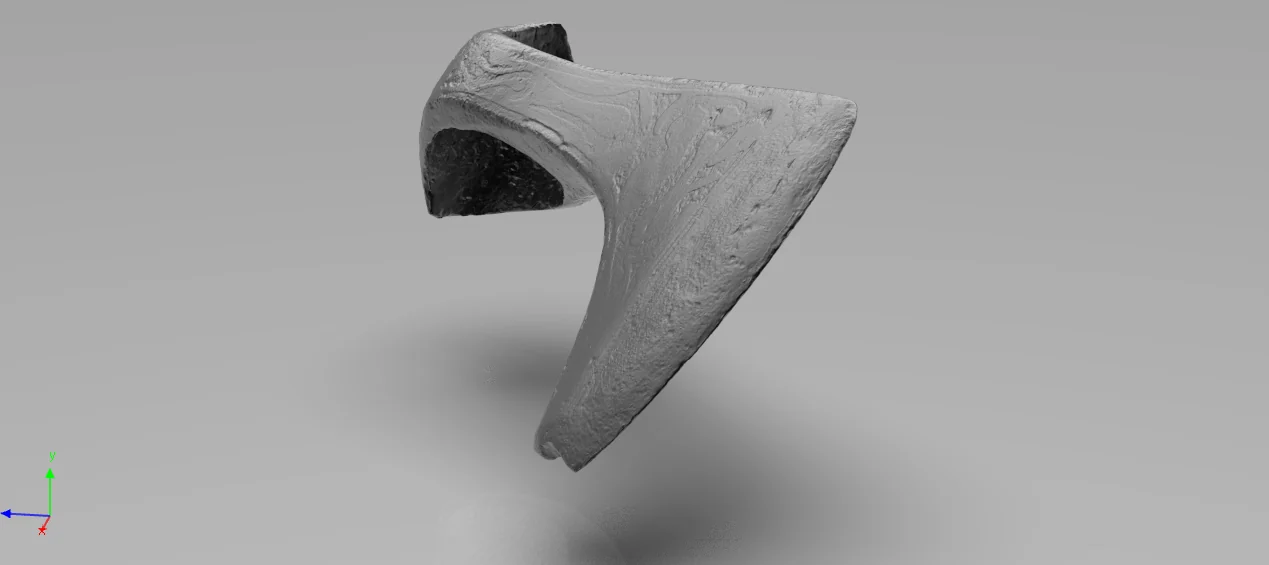

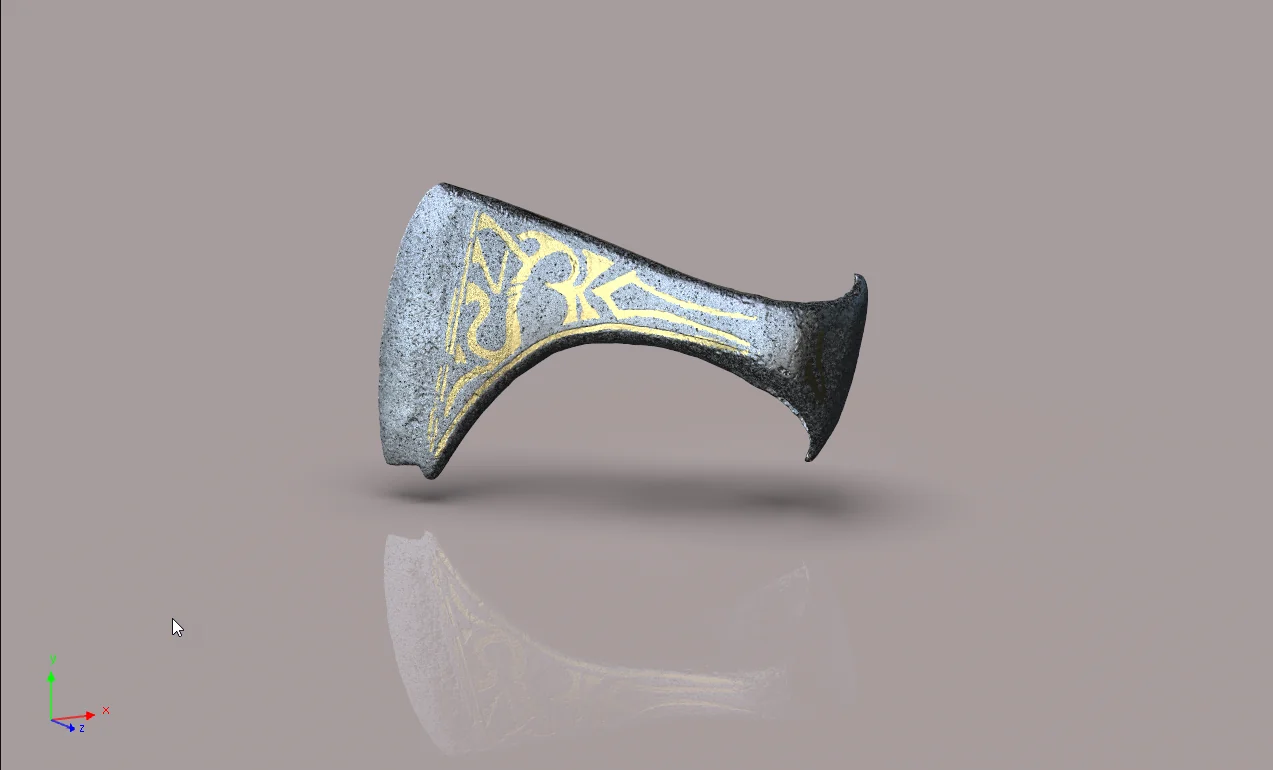

Viikingikirves – shader'i näide, vaade 1
Viikingikirves – shader'i näide, vaade 1

Pildid ja andmed

Tekstuurid, materjal ja veebimudel

Tekstuurikaardid kannavad optimeeritud mudelile värvi ja pinnakäitumise infot. Master-geomeetria ning veebis kuvatav derivaat säilitatakse eri eesmärkidega.

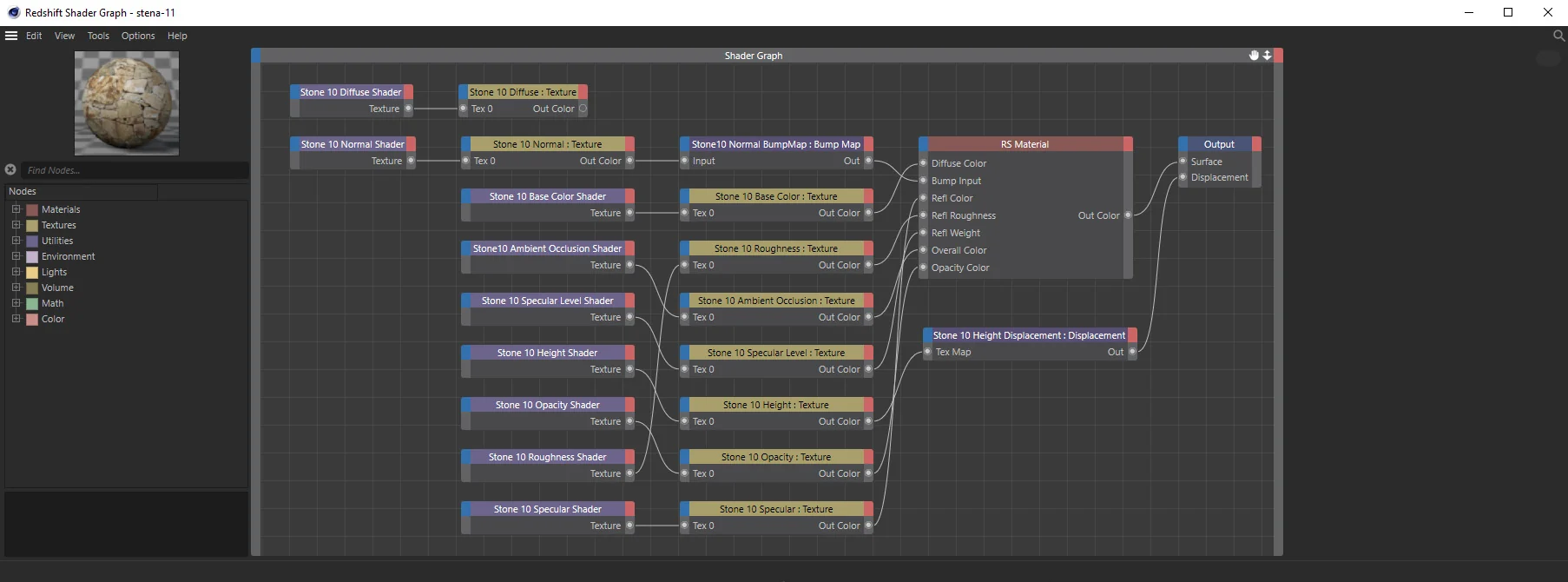

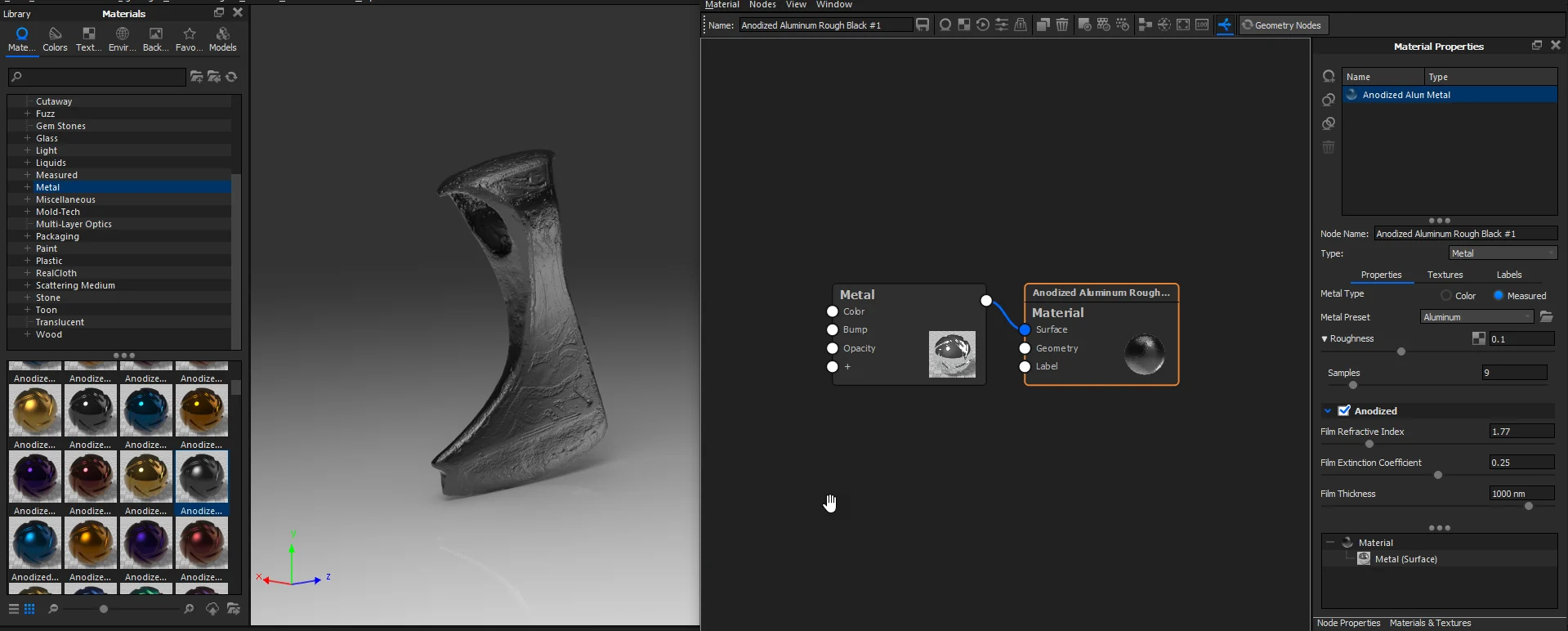

Viikingikirves – shader'i ja tekstuuride seos, vaade 1
Viikingikirves – shader'i ja tekstuuride seos, vaade 1

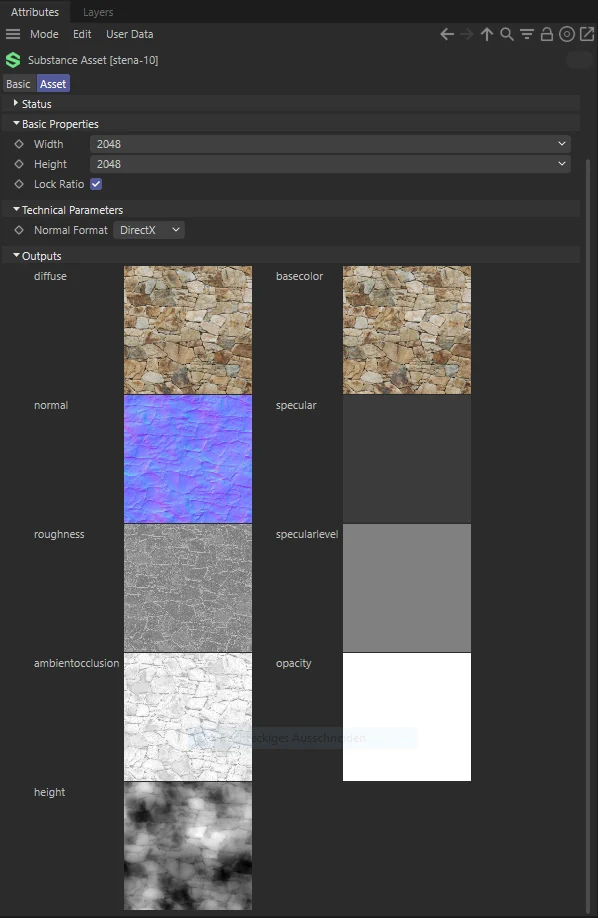

Viikingikirves – tekstuurikaartide tüübid, vaade 1
Viikingikirves – tekstuurikaartide tüübid, vaade 1
Mesh3D mesh

3D mesh ehk kolmnurkvõrk on vertex'itest, servadest ja tahkudest koosnev pinnamudel. Skaneerimisandmetes moodustatakse pind tavaliselt paljudest väikestest kolmnurkadest.

 3D skaneerimine3D-skaneerimise resolutsioon

3D-skaneerimise resolutsioon kirjeldab mõõtepunktide või pinnaproovide tihedust ja seda, kui peent geomeetrilist detaili on andmestikus võimalik eristada.

 Visualiseerimine3D tekstuurid

3D tekstuurid on pildipõhised andmekihid, mis kirjeldavad mudeli värvi, karedust, reljeefi, metallilisust, läbipaistvust ja muid pinna omadusi.

 VisualiseerimineShader

Shader määrab renderdusmootoris, kuidas 3D-pind reageerib valgusele ja kuidas materjali geomeetria, tekstuurid ning parameetrid lõpppildiks arvutatakse.

 VisualiseerimineUV

UV-kaart on 3D-mudeli pinna laotus kahemõõtmelisele tasapinnale, mille abil seotakse tekstuuripildi pikslid mudeli pinnaga.

 Failitüübid3D-printimine

3D-printimine valmistab digitaalse mudeli põhjal füüsilise detaili kiht-kihilt. Prinditav geomeetria peab vastama valitud protsessi tehnilistele nõuetele.

 MeshRetopoloogia

Retopoloogia on uue, kontrollitud topoloogiaga mesh'i loomine kõrge detailsusega skaneeringu või mudeli põhjal.

 MeshDecimation

Decimation vähendab meshi polygonide arvu, püüdes säilitada võimalikult suure osa mudeli üldkujust ja olulisest geomeetriast.
