A1 mootori koostu 3D-skaneerimine
Kliendi eesmärk oli digitaliseerida A1 mootori koost ning saada täpne 3D mudel edasiseks pöördprojekteerimiseks. Töö tulemusena anti kliendile üle triangulated mesh mudel STL formaadis, mida saab kasutada järgmistes modelleerimise etappides.
Kliendil oli vaja olemasolevast A1 mootori koostust täpset digitaalset mudelit, mida saaks kasutada järgmistes projekteerimise ja modelleerimise etappides.
LahendusVertz 3D teostas mootori koostu 3D-skaneerimise ning töötles saadud andmed kvaliteedikontrollitud triangulated mesh mudeliks.
TulemusKliendile anti üle STL formaadis 3D mudel, mis sobib SOLID mudeli loomise alusandmestikuks.
Video
A1 mootori koostu 3D-skaneerimise video
Video näitab A1 mootori koostu 3D-skaneerimise tööprotsessi ja aitab paremini mõista, kuidas olemasolevast objektist luuakse digitaalne mesh-andmestik edasiseks modelleerimiseks.
Projekti kirjeldus
A1 mootori koostu digitaliseerimine
Kliendi eesmärk oli saada olemasolevast A1 mootori koostust täpne digitaalne mudel. Selleks teostati 3D-skaneerimine ning loodi triangulated mesh mudel STL formaadis.
Saadud mudelit kasutatakse järgmistes pöördprojekteerimise etappides SOLID mudeli loomise alusena.
Miks see oli vajalik?
Täpsed lähteandmed edasiseks modelleerimiseks
Olemasoleva mootori koostu täpne digitaliseerimine võimaldab luua usaldusväärsed projekteerimise lähteandmed ning vähendab käsitsi mõõtmise vajadust.
Triangulated mesh mudel annab olemasoleva objekti tegeliku geomeetria ning võimaldab selle põhjal luua täpse SOLID mudeli.
Töö teostus
Skaneeringust STL mudelini
- Mootori koostu ettevalmistamine
- 3D-skaneerimine
- Andmete töötlus
- Kvaliteedikontroll
- Triangulated mesh mudeli loomine
- STL mudeli väljastamine
Projekti tulemus
STL mudel edasiseks pöördprojekteerimiseks
Projekti tulemusena sai klient olemasolevast mootori koostust täpse STL mudeli, mida saab kasutada järgmistes modelleerimise ja projekteerimise etappides.
Kliendi kasu
Selge alus järgmisteks etappideks
- Mootori koostu täpne digitaliseerimine
- Triangulated mesh mudel
- STL väljund
- Alus SOLID mudeli loomiseks
- Vähem käsitsi mõõtmist
- Täpsemad projekteerimise lähteandmed
- Parem alus pöördprojekteerimiseks
Tööetapid
Protsess
Objekti ettevalmistus
Mootori koost valmistati 3D-skaneerimiseks ette.
3D-skaneerimine

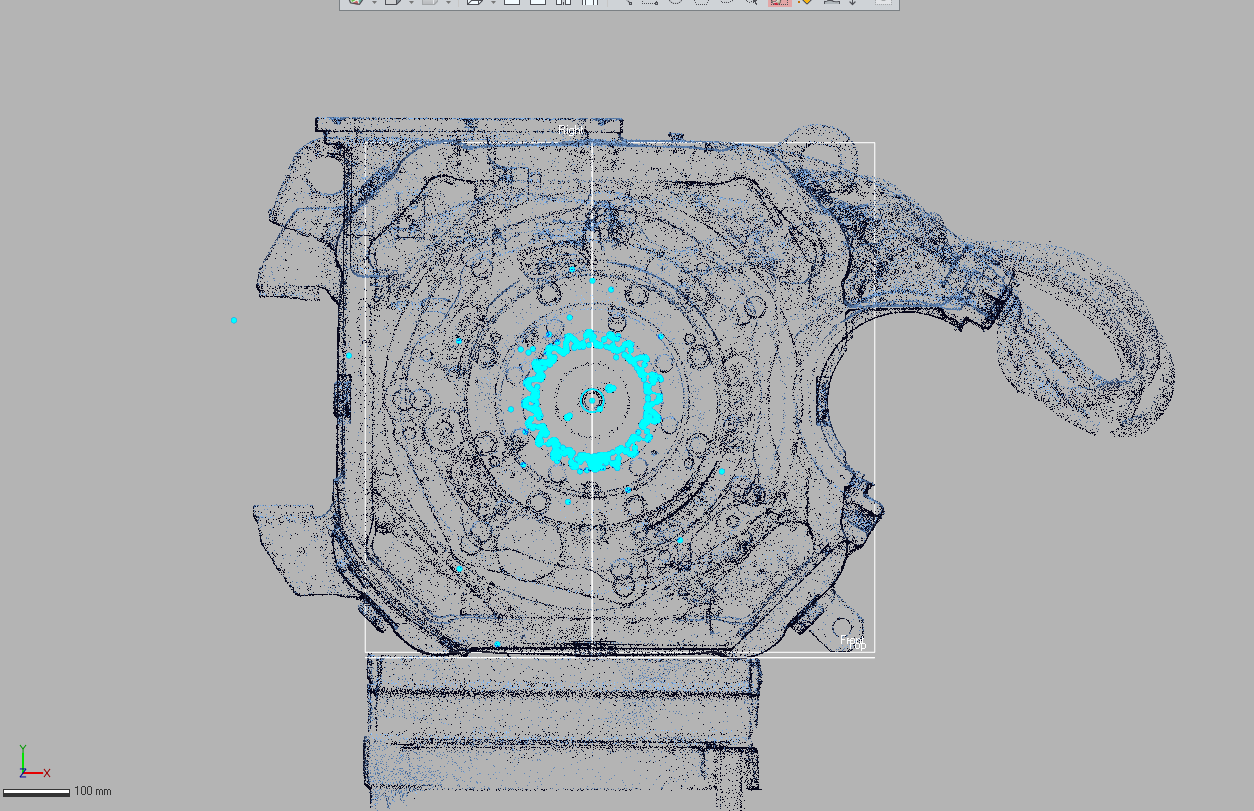

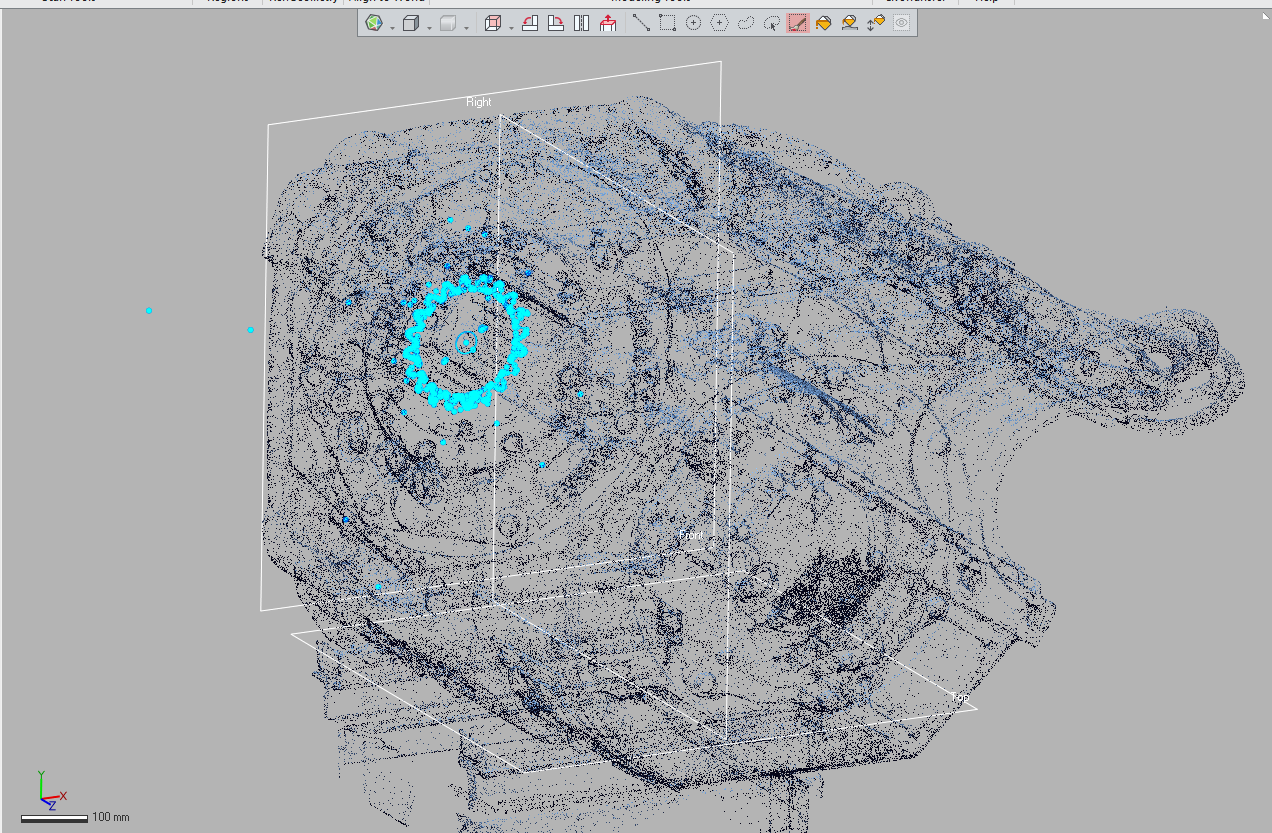

Objekti geomeetria digitaliseeriti 3D-skaneerimise abil.
Mesh mudeli loomine

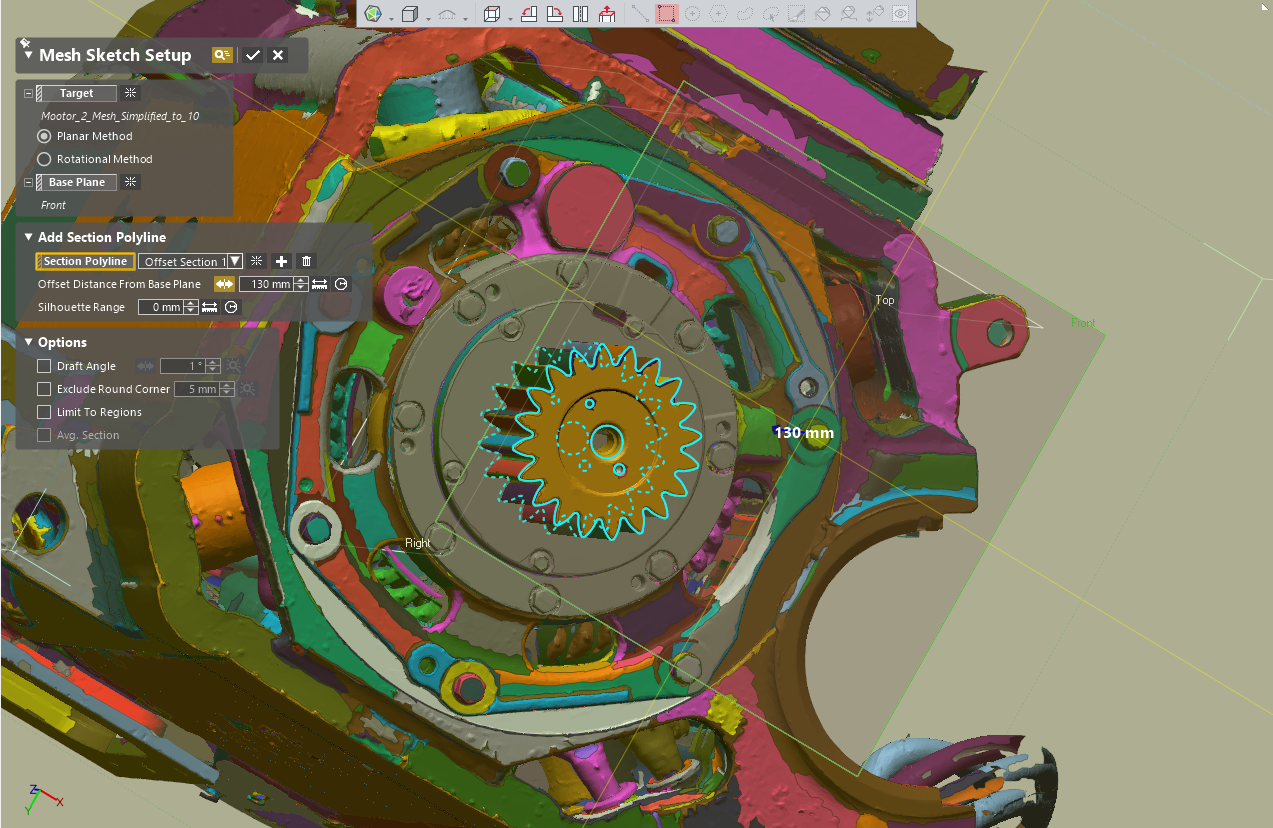

Skaneeringust loodi triangulated mesh mudel.
STL väljund

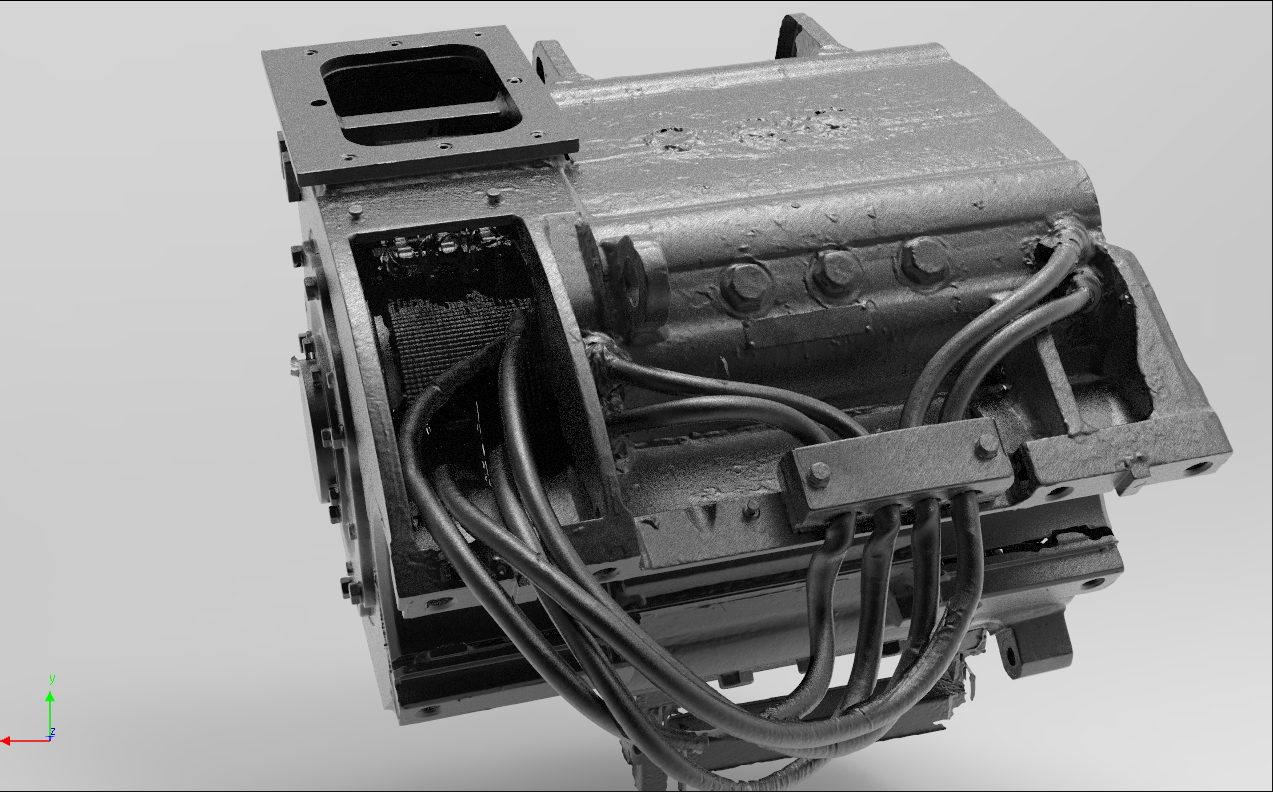

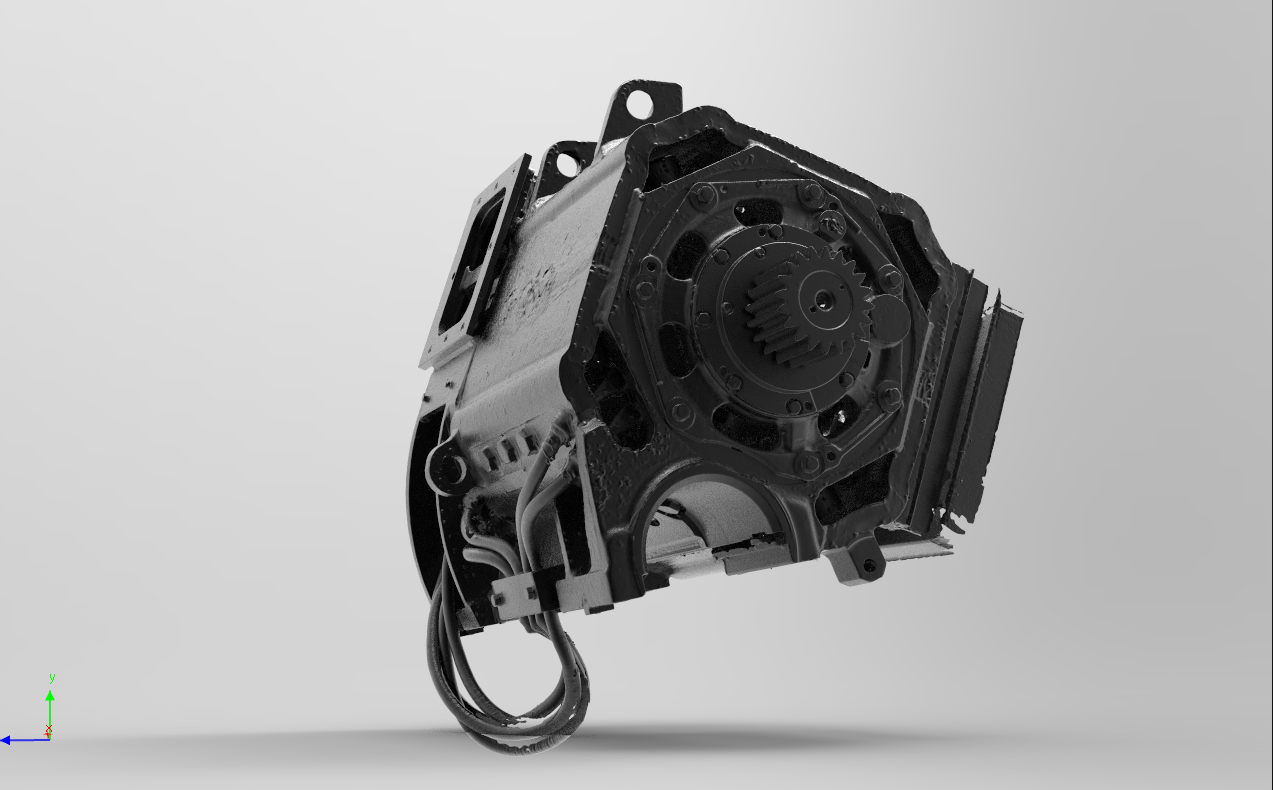

Kliendile anti üle STL formaadis 3D mudel.
Galerii
Projekti pildid
6 pilti projektist: vaated A1 mootori koostu 3D-skaneerimisele ja STL mudelile.
