A1 mootori osa 3D-skaneerimine ja STL mudeli loomine

Kliendi eesmärk oli digitaliseerida olemasolev A1 mootori osa, et kasutada saadud andmeid edasises pöördprojekteerimises ja SOLID mudeli loomisel. Töö tulemusena anti kliendile üle triangulated mesh 3D mudel STL formaadis.

A1 mootori osa 3D-skaneerimine STL mudel
Vaata projekti → Tagasi tööde juurde
A1 mootori osa 3D-skaneerimise lähteobjekt 6 pilti projektist → Vaata galeriid
Probleem

Kliendil oli vaja olemasolevast A1 mootori osast täpset digitaalset geomeetriat, mida saaks kasutada järgmistes projekteerimise ja modelleerimise etappides.

 Lahendus

Objektile paigaldati markerid, mootori osa 3D-skaneeriti ning saadud andmed töödeldi kvaliteedikontrollitud triangulated mesh mudeliks.

 Tulemus

Kliendile anti üle STL formaadis 3D mudel, mida saab kasutada täpse SOLID mudeli loomise alusena.
ValdkondPöördprojekteerimine
ObjektA1 mootori osaolemasolev detail
Teenus3D-skaneeriminemarkeritega mõõdistus
Töötluskvaliteedikontrollitud mesh
VäljundSTL mudeltriangulated mesh
EesmärkSOLID mudeli loomise alus

Projekti kirjeldus

Olemasoleva mootori osa digitaliseerimine

Kliendi eesmärk oli saada täpne 3D-skaneering olemasolevast A1 mootori osast. Skaneeringut oli vaja kasutada edasistes tööetappides, kus triangulated mesh mudeli põhjal saab luua täpse SOLID mudeli.

Pärast markerite paigaldamist teostati mootori osa 3D-skaneerimine, andmete töötlus ja kvaliteedikontroll. Lõpptulemusena anti kliendile üle mootori osa 3D mudel triangulated mesh andmetena STL formaadis.

Selline töövoog võimaldab keeruka kujuga olemasoleva detaili geomeetriat täpselt digitaliseerida ning kasutada seda pöördprojekteerimise alusmaterjalina.

Miks see oli vajalik?

Täpsed lähteandmed SOLID mudeli loomiseks

Keeruka kujuga mootori osa käsitsi mõõtmine ja modelleerimine oleks aeganõudev ning vähem täpne. 3D-skaneerimine võimaldas jäädvustada olemasoleva detaili tegeliku geomeetria ning kasutada seda edasise modelleerimise lähteandmestikuna.

Triangulated mesh mudel STL formaadis annab projekteerijale täpse digitaalse aluse, mille põhjal saab järgmises etapis luua tootearenduseks või tehniliseks kasutuseks sobiva SOLID mudeli.

Töö teostus

Skaneeringust STL mudelini

Mootori osa valmistati skaneerimiseks ette ning objektile paigaldati markerid, mis aitavad skaneeringuid täpselt siduda.

Pärast 3D-skaneerimist töödeldi andmed kvaliteedikontrollitud triangulated mesh mudeliks ning kliendile anti üle STL formaadis 3D mudel, mida saab kasutada SOLID mudeli loomise alusena.

Markerid 3D-skaneerimine triangulated mesh STL mudel

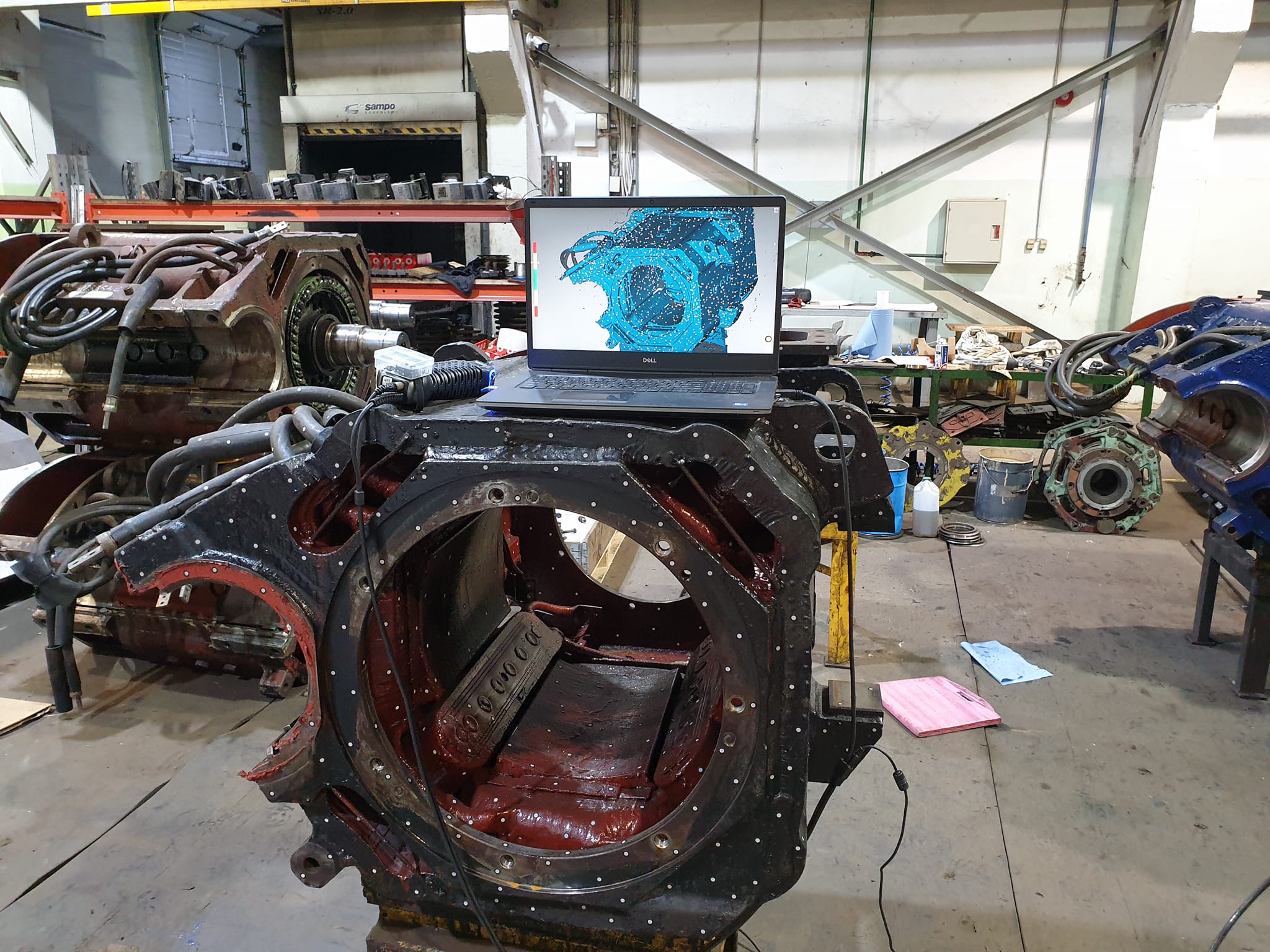

A1 mootori osa markeritega 3D-skaneerimiseks
Markeritega skaneerimine

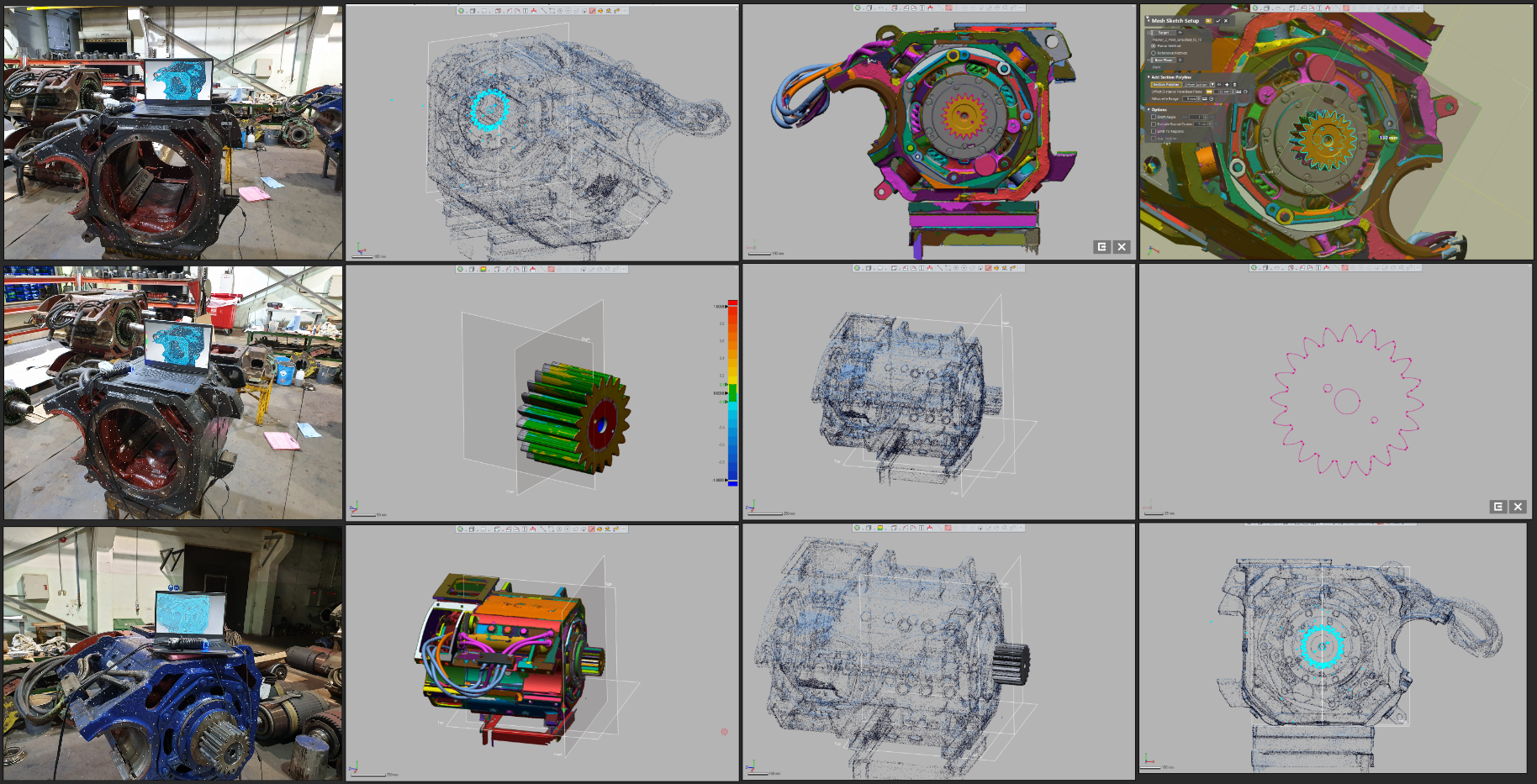

A1 mootori osa triangulated mesh mudel
Triangulated mesh / STL mudel

Projekti tulemus

STL mudel edasiseks pöördprojekteerimiseks

Projekti tulemusena sai klient olemasolevast A1 mootori osast täpse 3D mudeli STL formaadis. Mudel valmis triangulated mesh andmetena ning seda saab kasutada järgmistes projekteerimise ja modelleerimise etappides.

Selline väljund vähendab käsitsi mõõtmise vajadust ning annab täpsema aluse SOLID mudeli loomiseks.

Kliendi kasu

Mida klient selle projektiga võitis?

  • Olemasoleva mootori osa täpne digitaliseerimine
  • Kvaliteedikontrollitud triangulated mesh mudel
  • STL formaadis väljund
  • Alusandmestik SOLID mudeli loomiseks
  • Vähem käsitsi mõõtmist
  • Kiirem edasine modelleerimine
  • Täpsem alus pöördprojekteerimiseks
  • Keeruka geomeetria digitaalne dokumenteerimine

Galerii

Projekti pildid

Pildid on järjestatud töö loogika järgi: lähteobjekt, markeritega skaneerimine ja 3D mudeli vaated.

A1 mootori osa lähteobjekt
Lähteobjekt
Markeritega ettevalmistatud mootori osa
Markeritega ettevalmistus
Triangulated mesh mudel
Triangulated mesh mudel

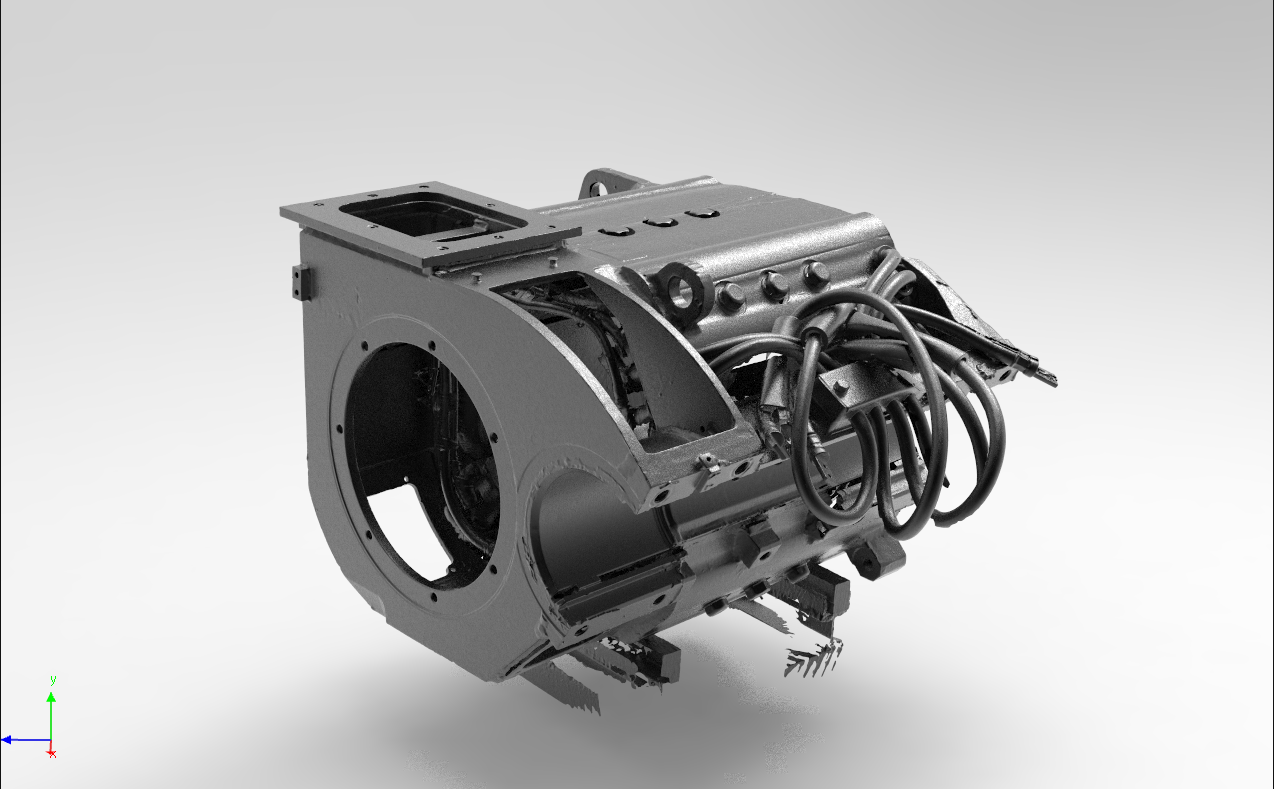

3D mudeli detailvaade 1
3D mudeli detailvaade

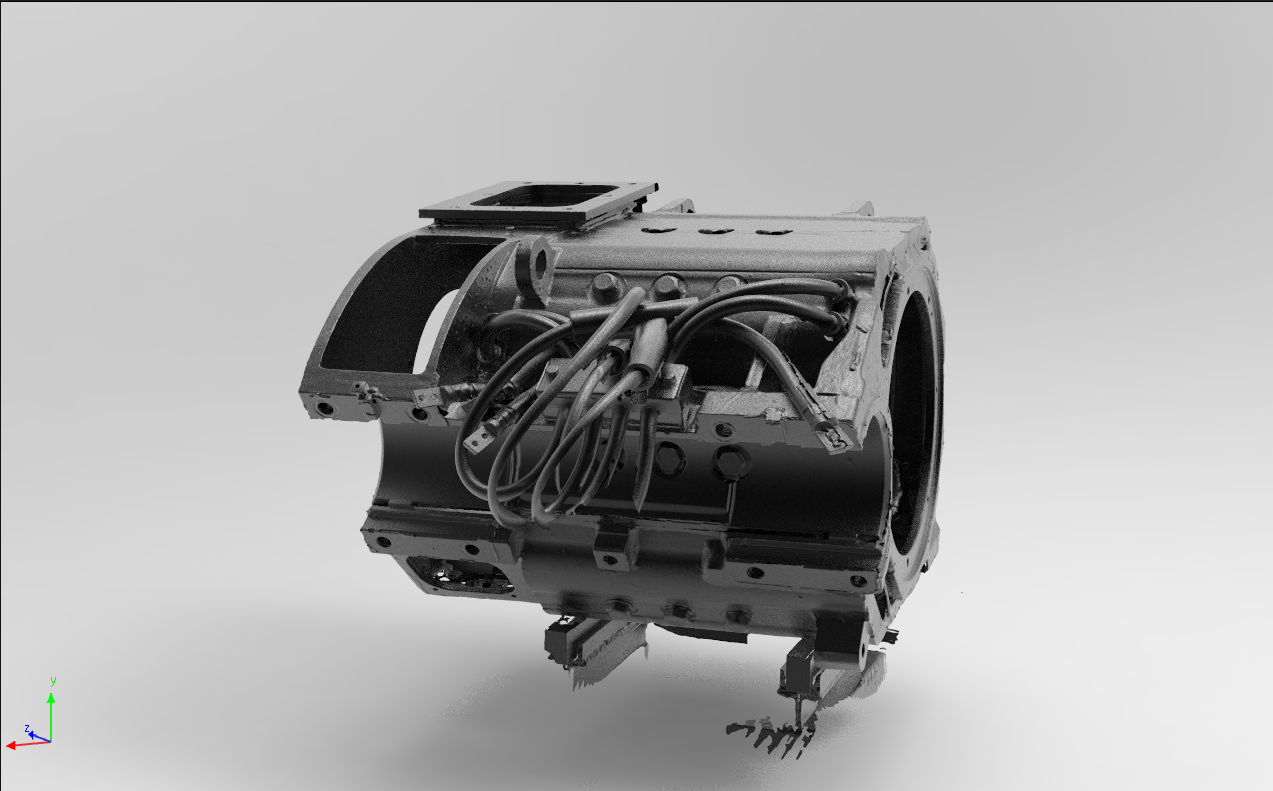

3D mudeli detailvaade 2
3D mudeli vaade

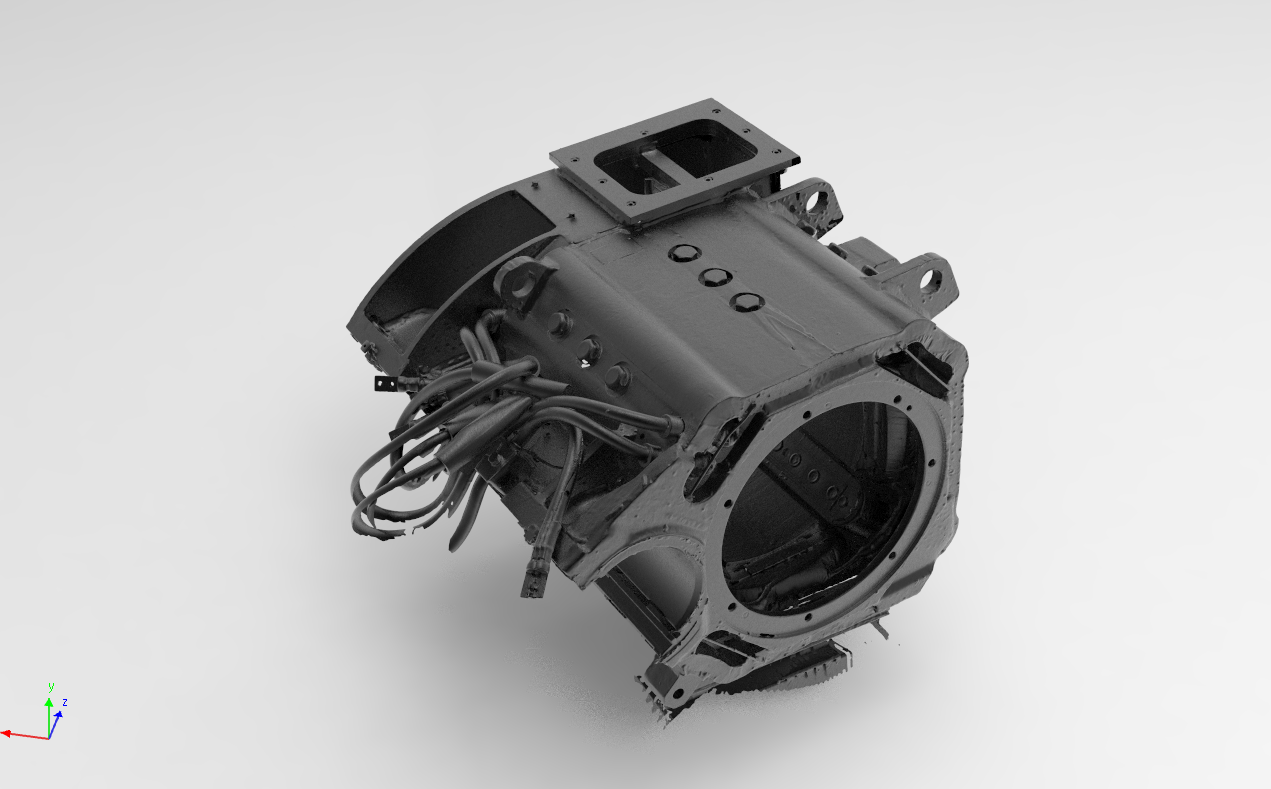

3D mudeli detailvaade 3
3D mudeli vaade
