Kliendil oli vaja digitaliseerida mööblivabriku ainueksemplarid, mille põhjal saaks luua valuvorme ja tehnilisi jooniseid. Samuti oli vaja kontrollida osade vanemate vormide täpsust.
Tootearendus
Pöördprojekteerimine
Mööblivabriku toodete 3D-skaneerimine ja SOLID mudelite loomine
Kliendi eesmärk oli digitaliseerida mööblivabriku ainueksemplarid, et luua nende põhjal valuvorme ja tehnilisi jooniseid. Lisaks oli vaja kontrollida osade vanemate vormide täpsust. Vertz 3D teostas toodete 3D-skaneerimise ning lõi triangulated mesh mudelid ja tolerantsis SOLID mudelid edasiseks tootearenduseks.
Valamu kaupa pildid → Vaata galeriid
mööblivabriku tooted
3D-skaneerimine
valuvormid
tehnilised joonised
vormide kontroll
Vertz 3D teostas toodete 3D-skaneerimise ning lõi triangulated mesh mudelid ja tolerantsis SOLID mudelid edasiseks tootearenduseks ja dokumenteerimiseks.
Kliendile valmisid digitaalsed mudelid, mida sai kasutada valuvormide loomisel, tehniliste jooniste koostamisel ja olemasolevate vormide kontrollimisel.
ValdkondTootearendusmööblivabriku tooted
ObjektMööblivabriku tootedainueksemplarid ja vormid
Teenus3D-skaneerimine ja pöördprojekteeriminedigitaalne alusmaterjal
VäljundMesh mudelid ja SOLID mudelidtootearenduse failid
EesmärkValuvormid ja tehnilised joonisedvormide kontroll
Projekti kirjeldus
Ainueksemplaride digitaliseerimine tootearenduseks
Mööblivabriku toodete puhul oli kliendi eesmärk saada olemasolevatest ainueksemplaridest täpne digitaalne alusmaterjal. Neid detaile oli vaja kasutada valuvormide loomisel ja tehniliste jooniste koostamisel.
Vertz 3D teostas toodete 3D-skaneerimise ning töötles saadud andmed triangulated mesh mudeliteks. Mesh mudelite põhjal oli võimalik luua tolerantsis SOLID mudelid, mida saab kasutada tootearenduses, vormide valmistamisel ja tehnilise dokumentatsiooni koostamisel.
Lisaks uute mudelite loomisele oli kliendil vaja kontrollida ka vanemate vormide täpsust. 3D-skaneerimine võimaldas võrrelda olemasolevat geomeetriat digitaalse mudeliga ning hinnata, kas vormid sobivad edasiseks kasutamiseks.
Miks see oli vajalik?
Joonised, vormid ja kvaliteedikontroll
Ainueksemplaride põhjal uute valuvormide või tehniliste jooniste loomine on käsitsi mõõtes ajamahukas ja võib põhjustada ebatäpsusi. 3D-skaneerimine annab kogu pinna geomeetriast tervikliku digitaalse ülevaate.
Digitaalse 3D-andmestiku abil saab tootearenduses teha täpsemaid otsuseid, luua korratavaid mudeleid ja kontrollida, kas olemasolevad vormid vastavad soovitud kujule. See on eriti oluline siis, kui algsed CAD-failid või tehnilised joonised puuduvad.
Skaneeritud tooted
Mööblivabriku tooted, mis 3D-skaneeriti
Selles projektis 3D-skaneeriti mitu mööblivabriku toodet. All on eraldi näidatud reaalsed tooted, mille geomeetria digitaliseeriti ja mille põhjal loodi edasised mesh- ja SOLID mudelid.
Töö teostus
Skaneeringust SOLID mudelini
Projekti töövoog algas mööblivabriku toodete ettevalmistamisest ja 3D-skaneerimisest. Skaneeringu tulemusel loodi triangulated mesh mudelid, mille põhjal sai kontrollida detailide tegelikku geomeetriat.
Vanemate vormide puhul hinnati geomeetriat ja võimalikku sobivust edasiseks kasutamiseks. Tootearenduse jaoks loodi tolerantsis SOLID mudelid ning valmistati ette alusandmed tehniliste jooniste ja valuvormide jaoks.
- Mööblivabriku toodete ettevalmistus
- 3D-skaneerimine
- Triangulated mesh mudelite loomine
- Vanemate vormide geomeetria kontroll
- Tolerantsis SOLID mudelite loomine
- Tehniliste jooniste ja valuvormide alusandmete ettevalmistus
Toode
3D-skaneerimine
triangulated mesh
SOLID mudel
tehnilised joonised / valuvormid
Projekti tulemus
Digitaalsed mudelid valuvormide ja jooniste loomiseks
Töö tulemusena valmisid mööblivabriku toodetest digitaalsed mudelid, mida saab kasutada valuvormide loomisel ja tehniliste jooniste koostamisel.
Kliendil tekkis võimalus kasutada olemasolevaid ainueksemplare tootearenduse alusena ning kontrollida ka vanemate vormide geomeetrilist täpsust. See loob parema aluse kordustootmiseks, dokumenteerimiseks ja edasiseks arendustööks.
Kliendi kasu
Selgem alus tootearenduseks
- Ainueksemplaride täpne digitaliseerimine
- Triangulated mesh mudelid
- Tolerantsis SOLID mudelid
- Valuvormide loomise alus
- Tehniliste jooniste koostamise alus
- Vanemate vormide täpsuse kontroll
- Parem alus tootearenduseks
- Toodete dokumenteerimine ekspordiks
Tööetapid
Protsess
Toodete 3D-skaneerimine
Olemasolevate toodete tegelik geomeetria mõõdistati 3D-skaneerimise abil.
Triangulated mesh mudelite loomine
Skaneeringuandmed töödeldi mesh mudeliteks, mis kirjeldavad objektide pinda.
Vormide geomeetria kontroll
Vanemate vormide täpsust sai hinnata digitaalse andmestiku põhjal.
Tolerantsis SOLID mudelite loomine
Mesh andmestiku põhjal loodi tootearenduseks kasutatavad SOLID mudelid.
Alusandmed jooniste ja valuvormide jaoks
Valminud mudelid annavad aluse tehnilistele joonistele ja valuvormide loomisele.
Töö tulemused
Tootepildist skaneeringu ja SOLID mudelini
Iga toote puhul tuleb hoida eraldi loogikat: esmalt skaneeritud toode, seejärel 3D-skaneeringu tulemus ning lõpuks skaneeringu põhjal loodud SOLID mudel.
Galerii sisaldab skaneeritud tooteid, 3D-skaneeringu tulemusena loodud mesh mudelite materjali ja nende põhjal valminud SOLID mudelite pilte.

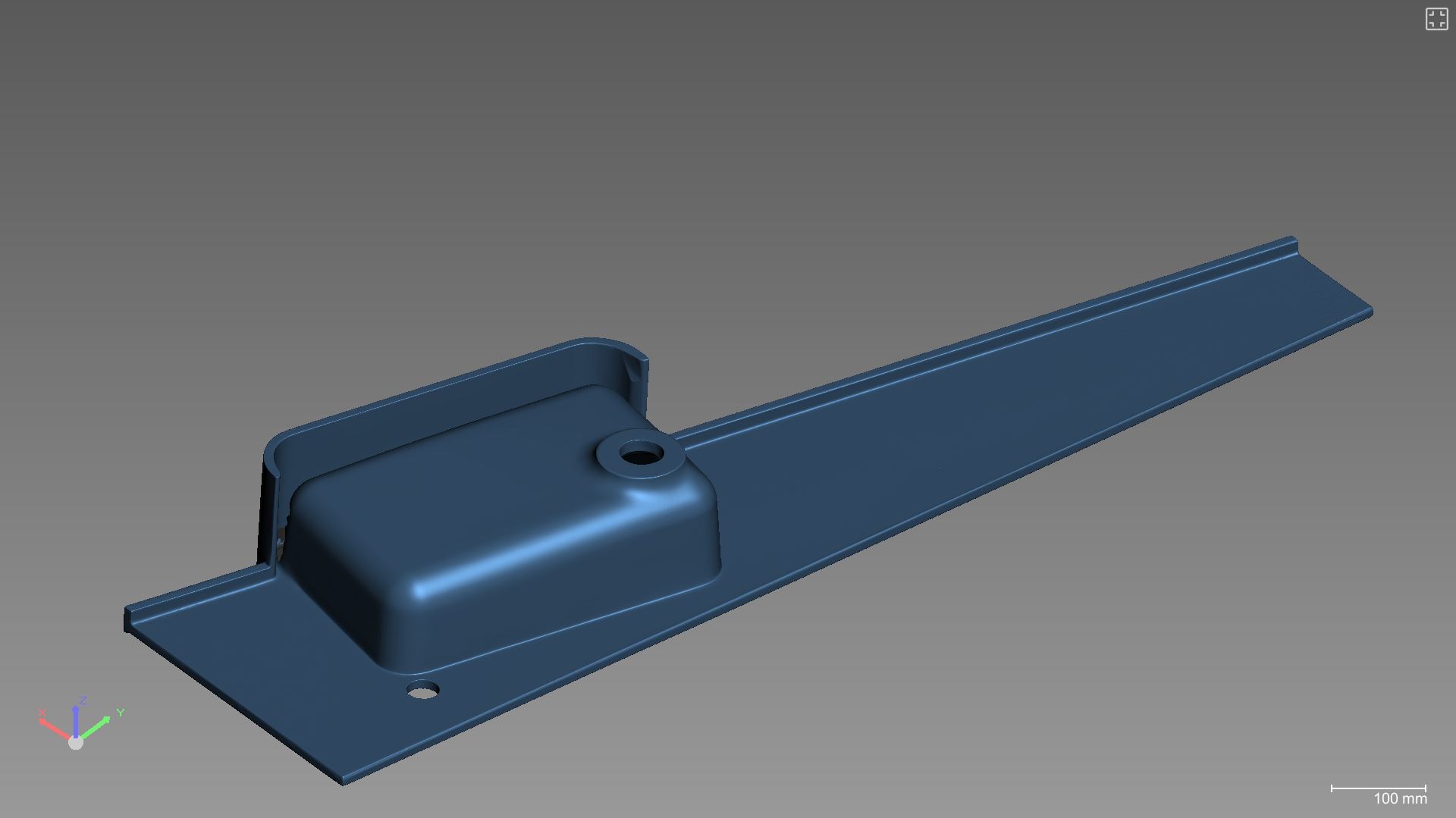

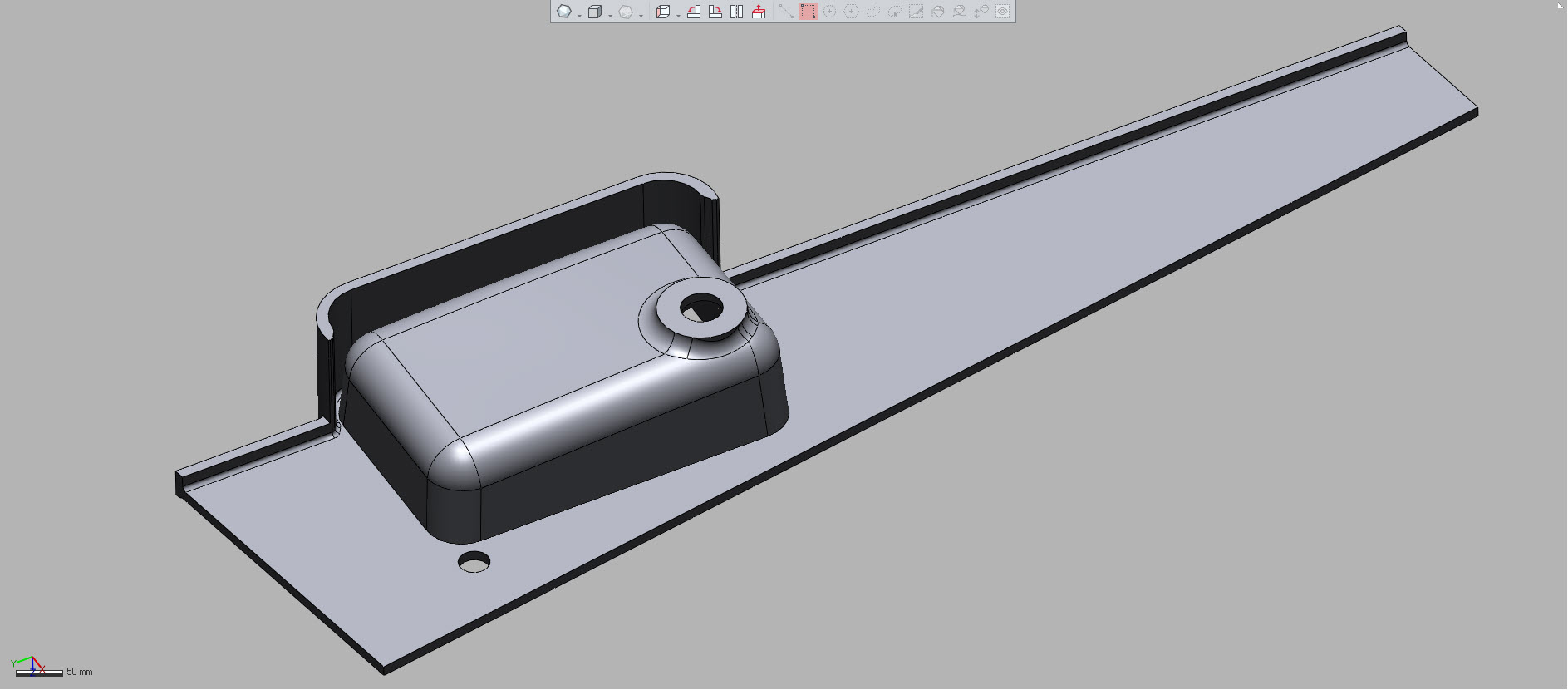

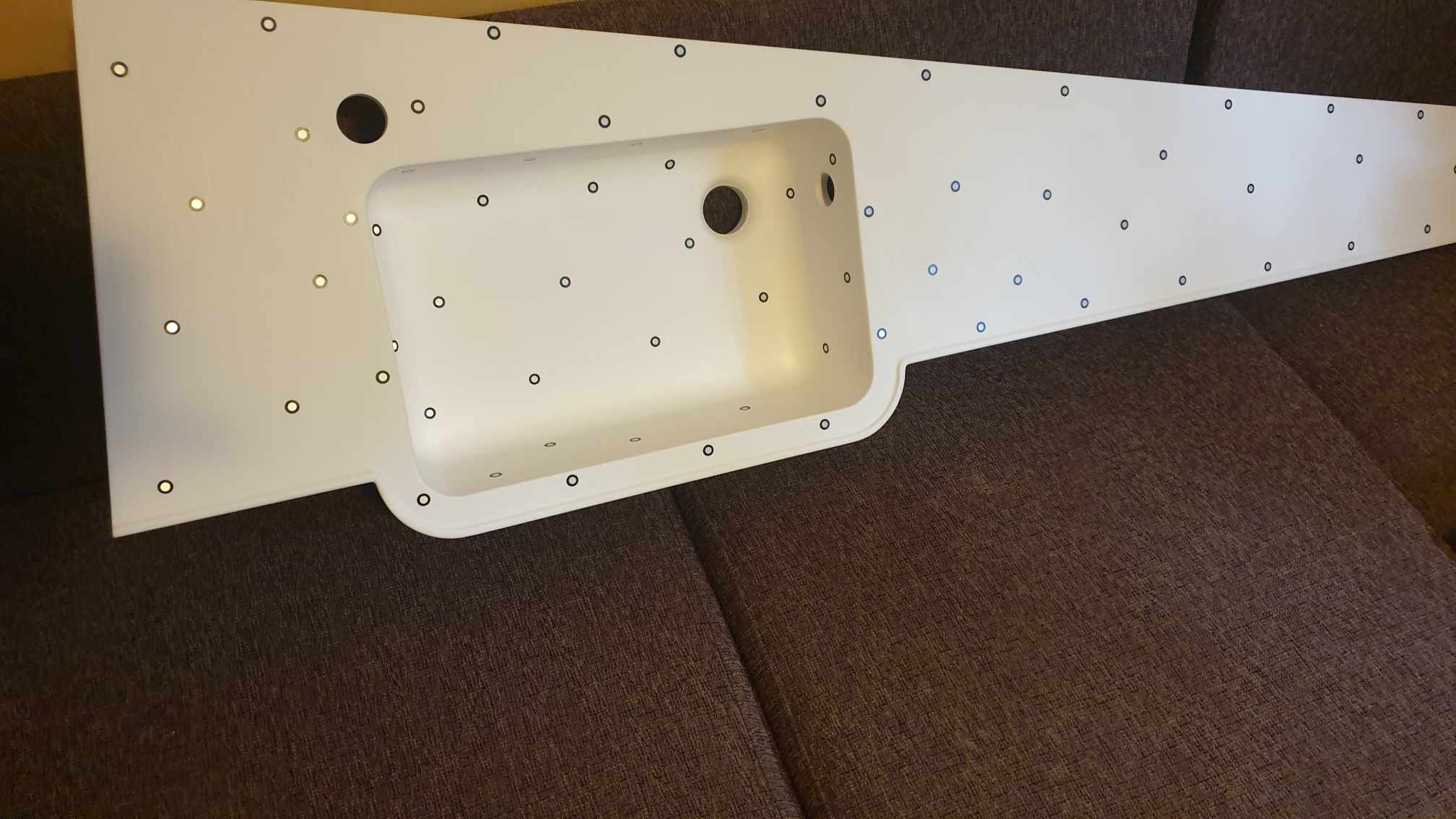

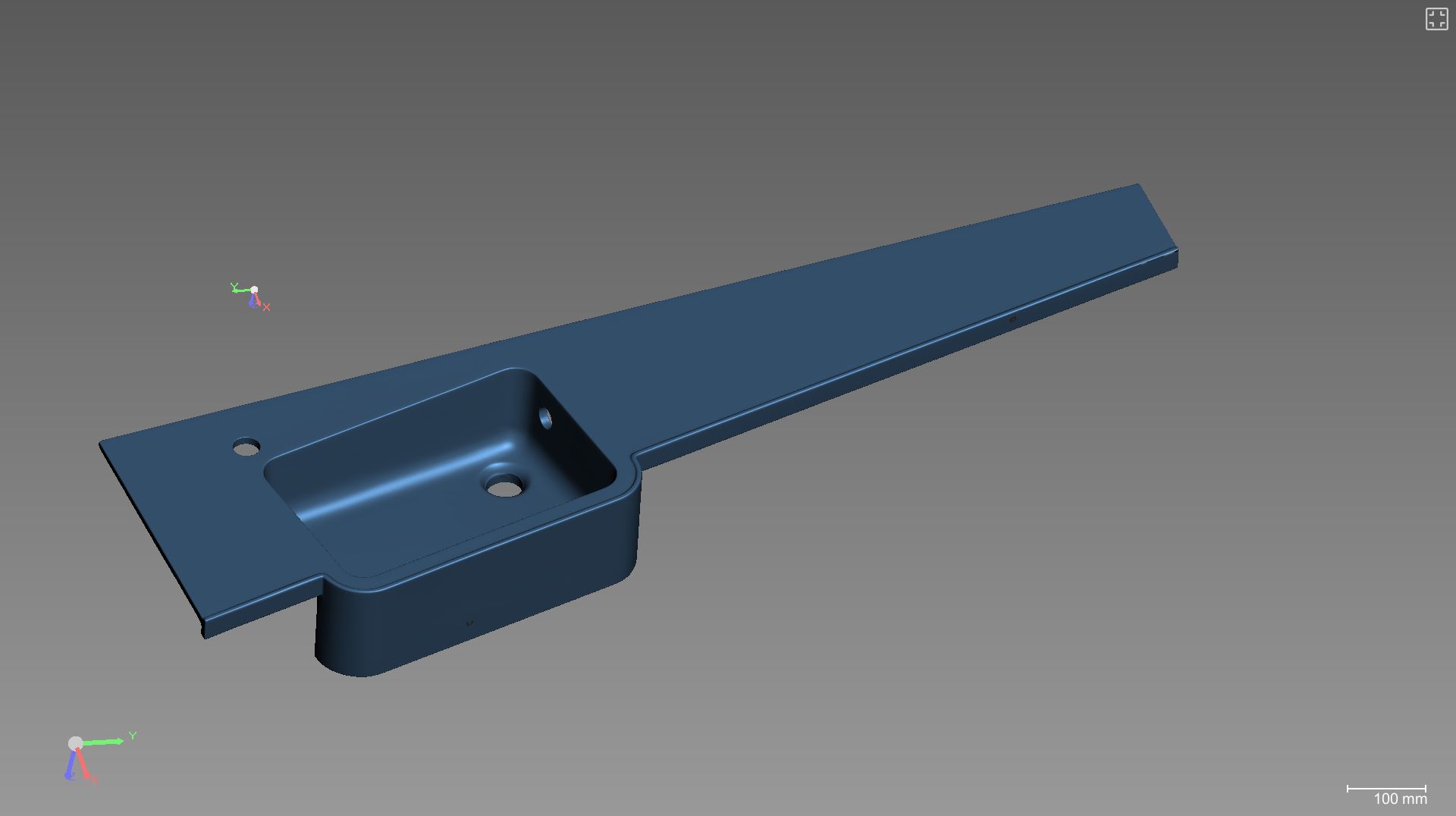

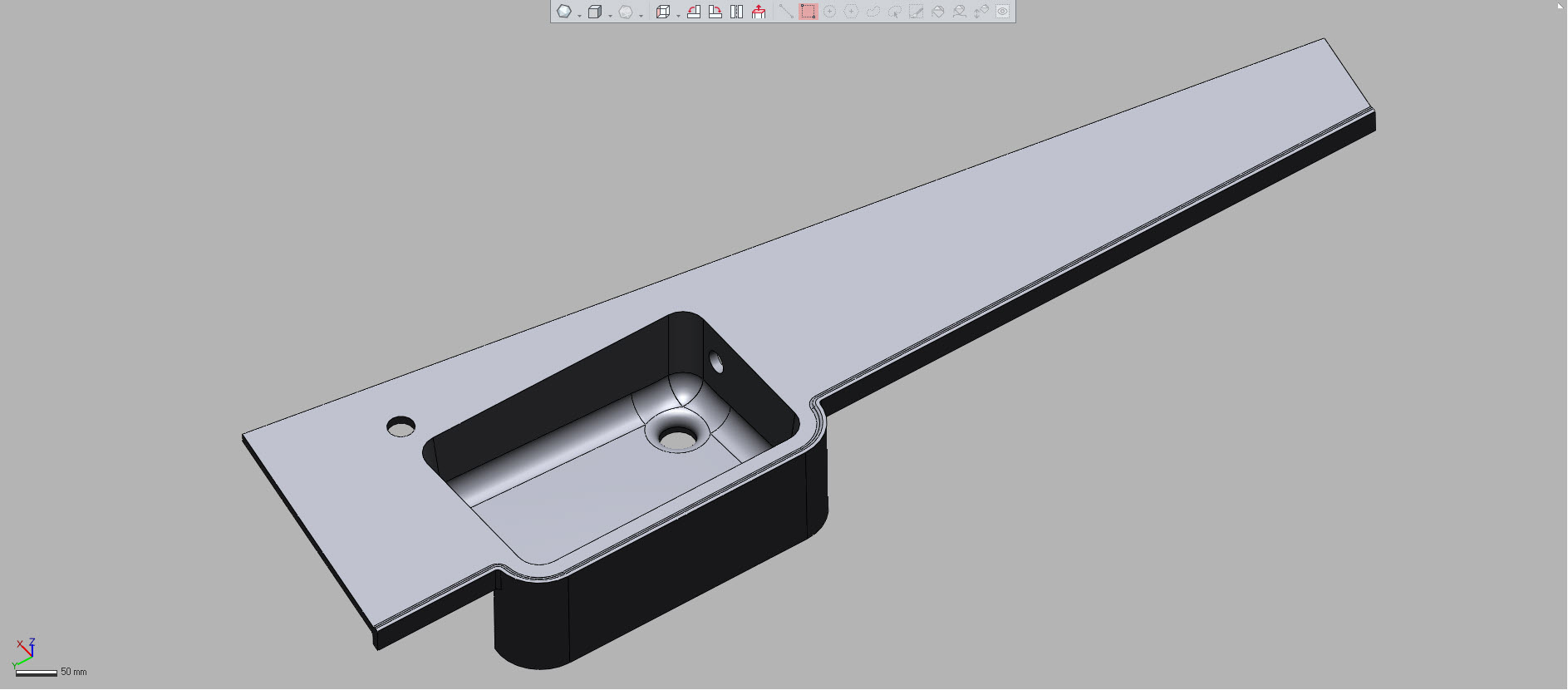

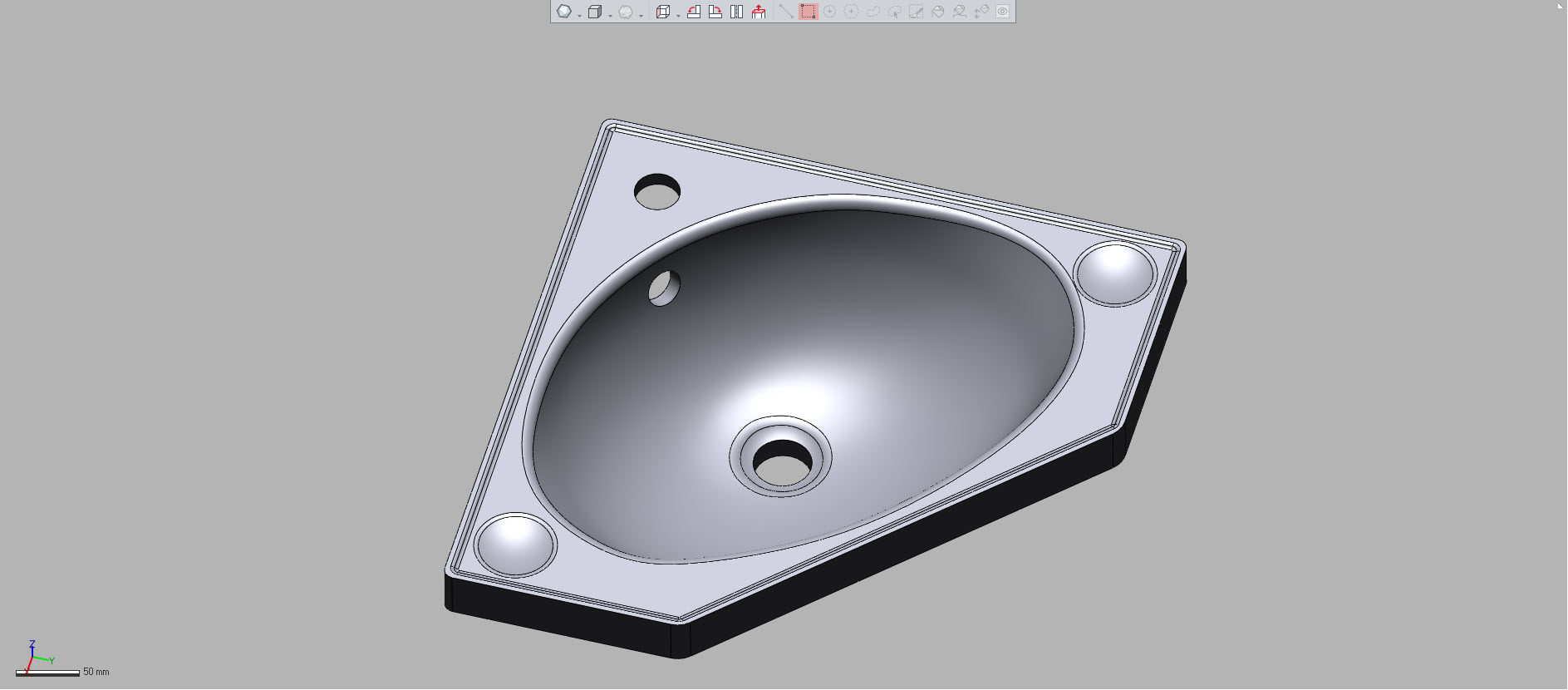

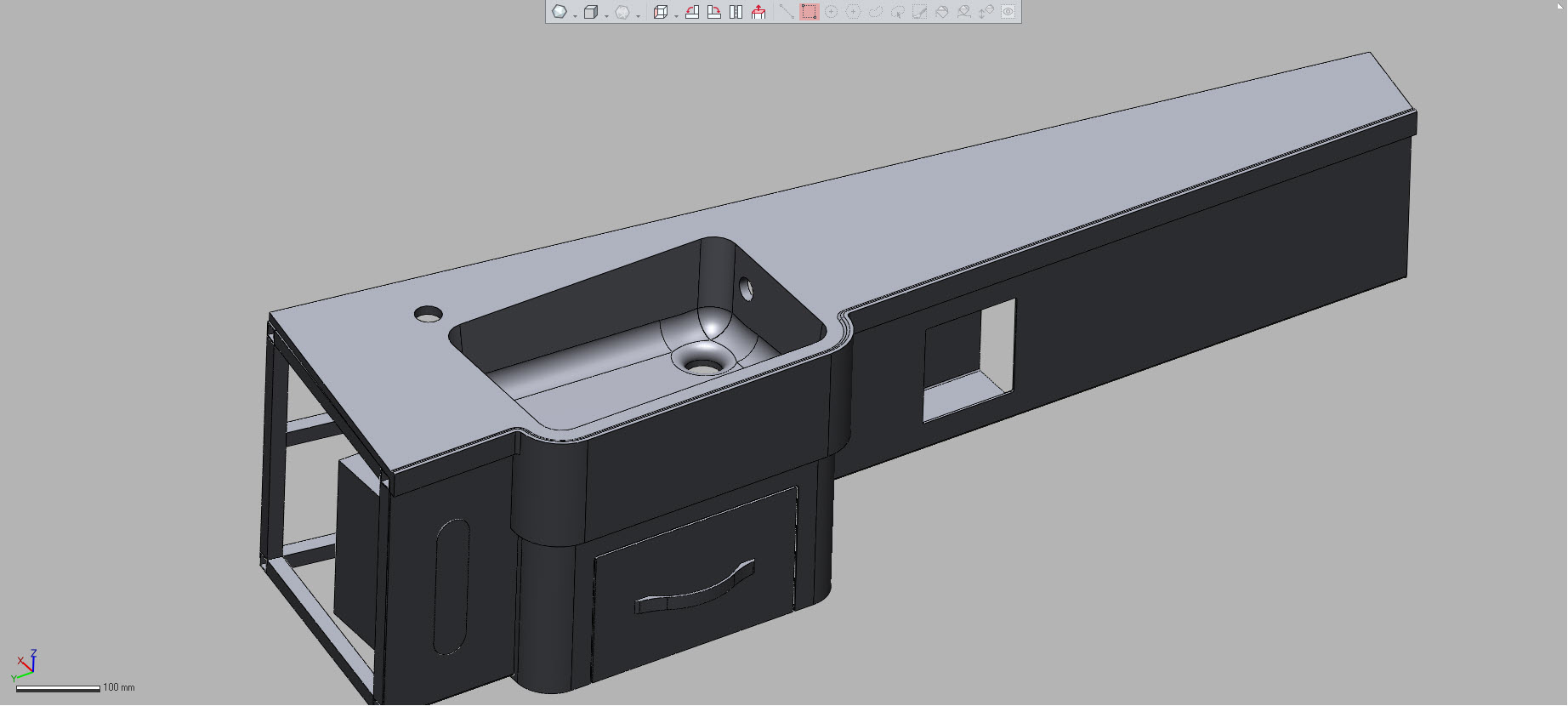

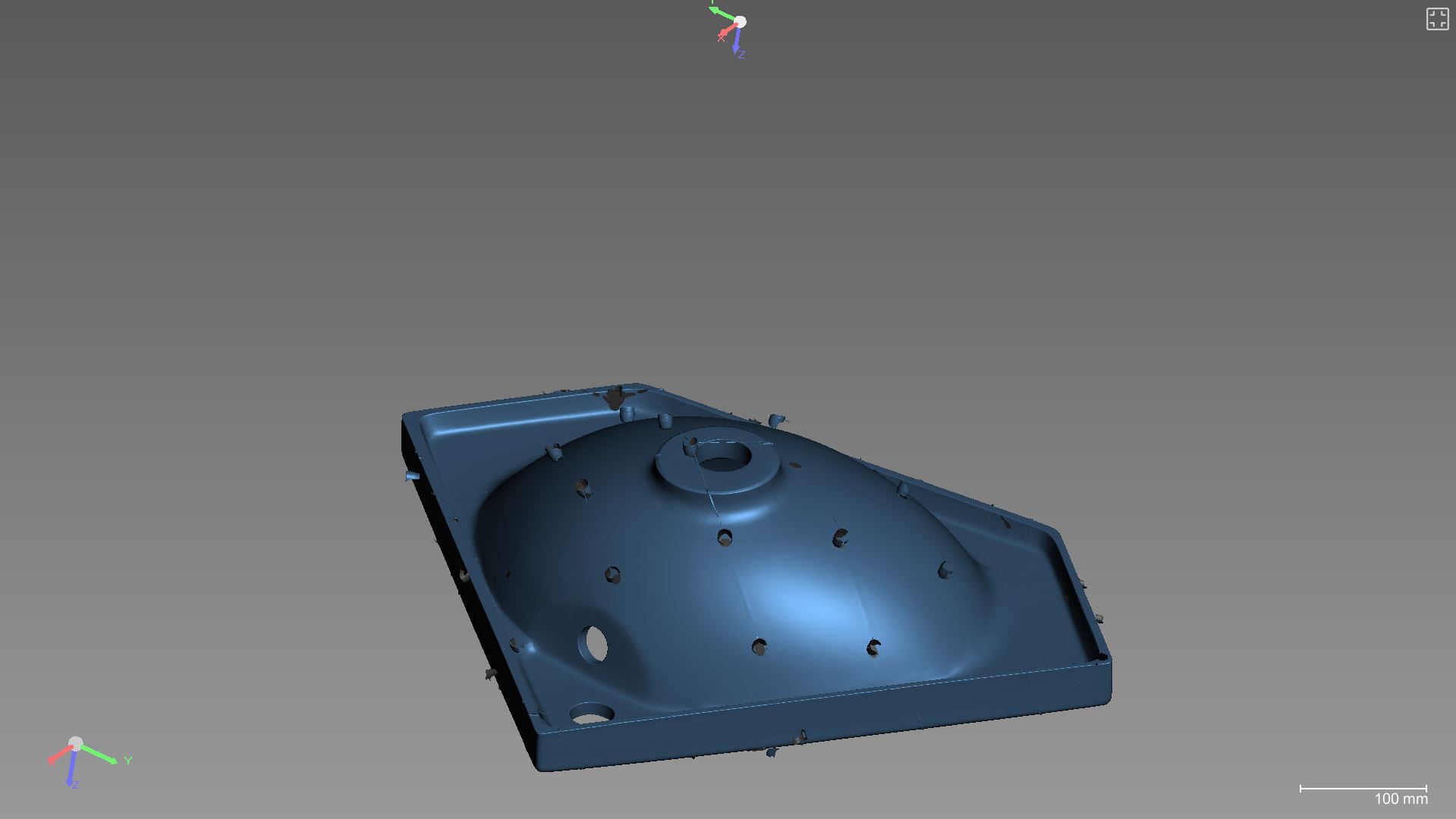

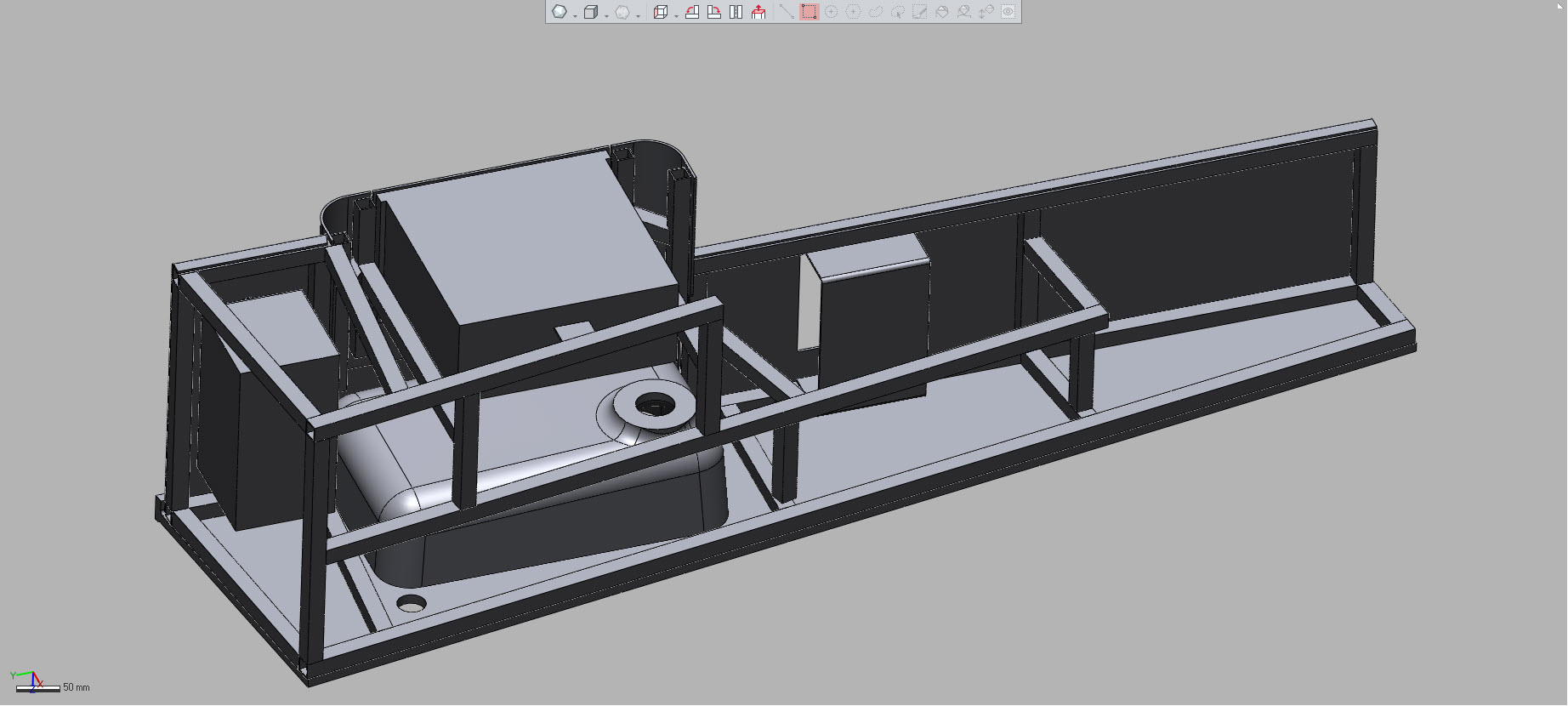

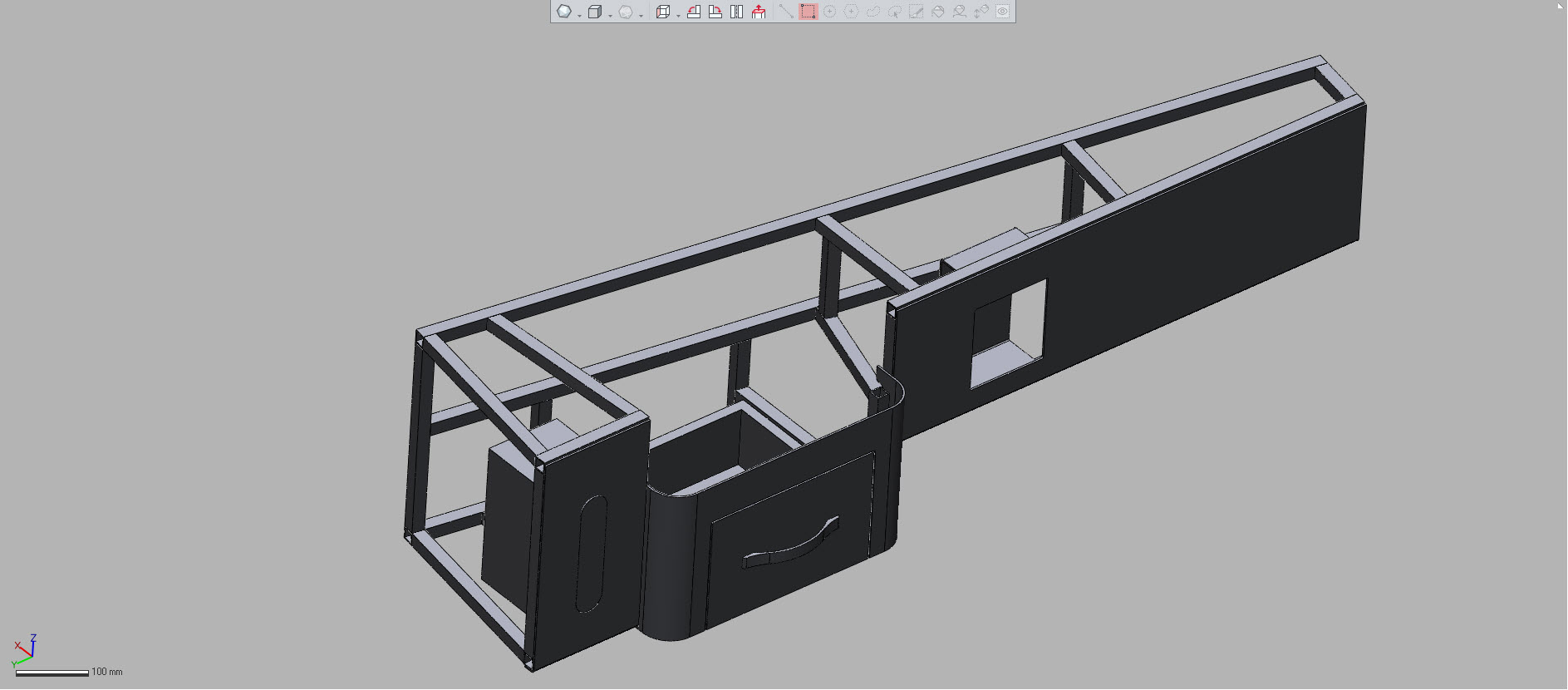

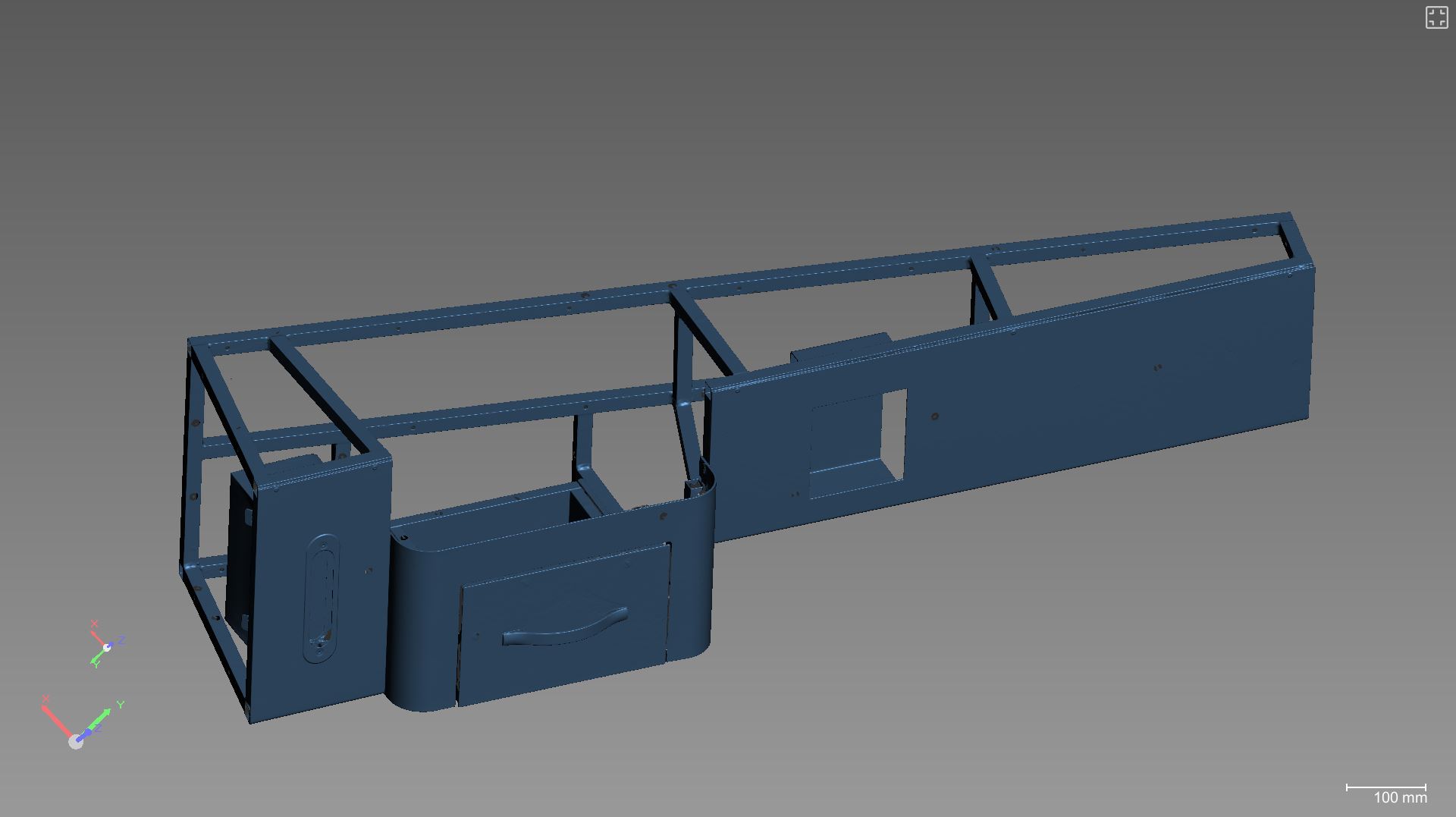

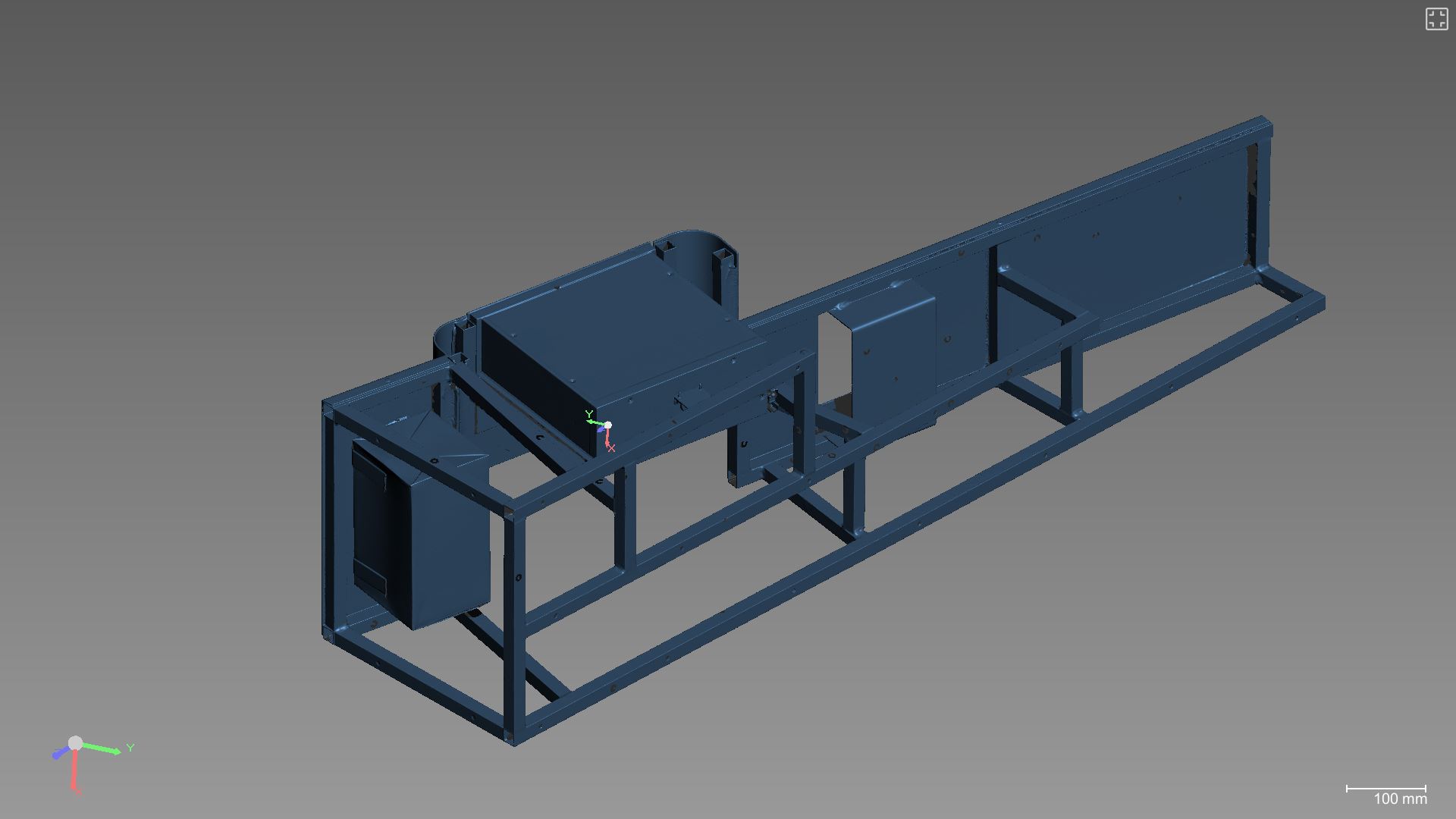

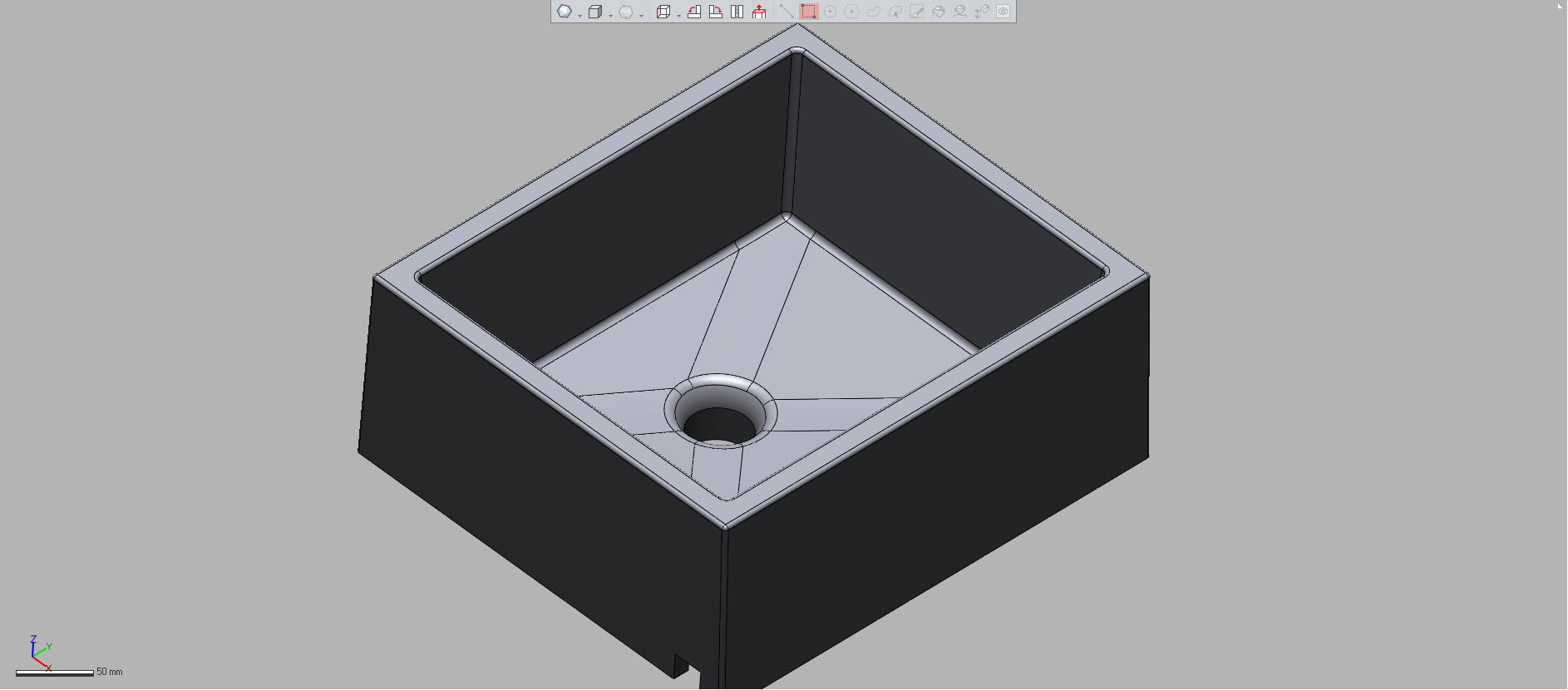

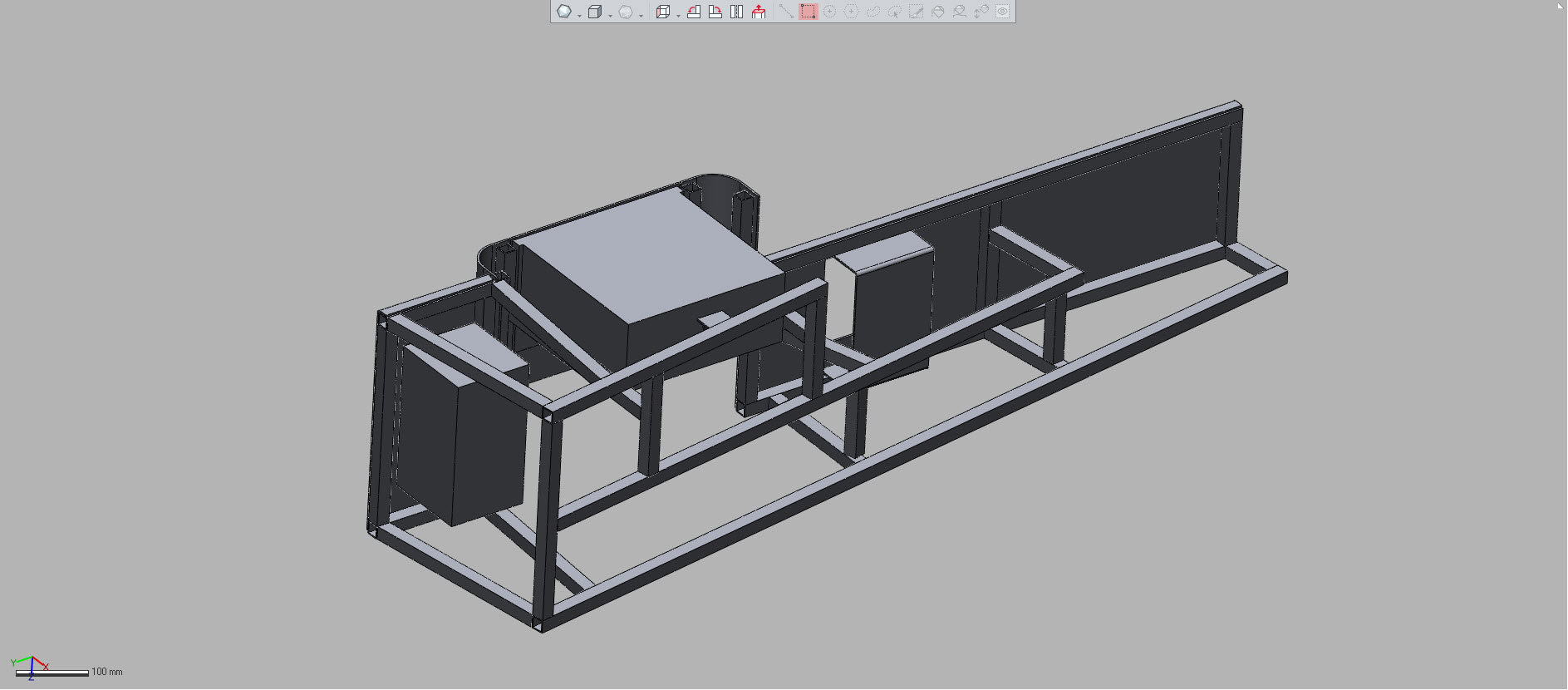

Valamu 1
Skaneeritud toode, 3D-skaneeringu tulemus ja skaneeringu põhjal loodud SOLID mudel.
Toode

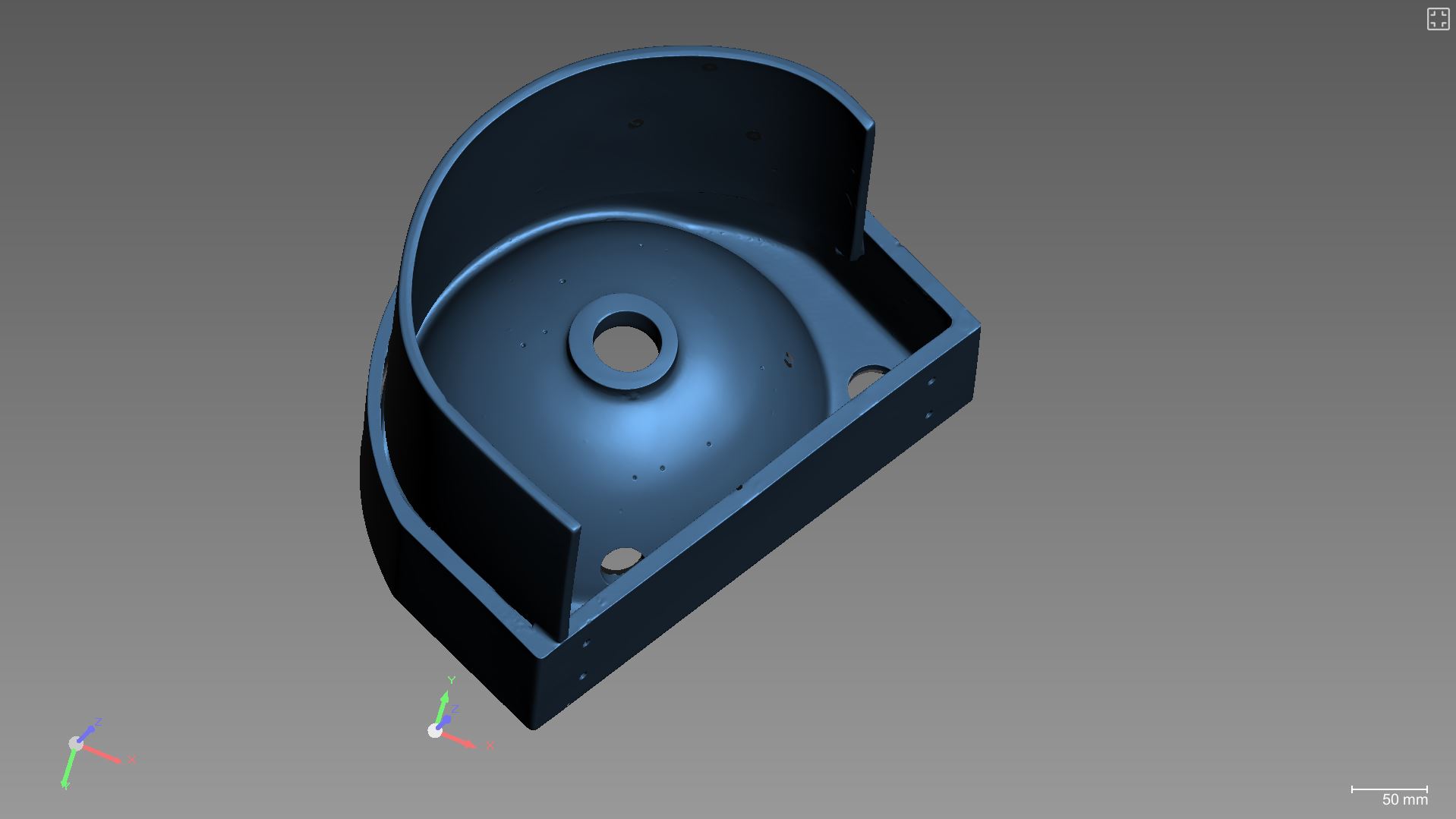

3D-skaneeringu tulemus
SOLID mudel

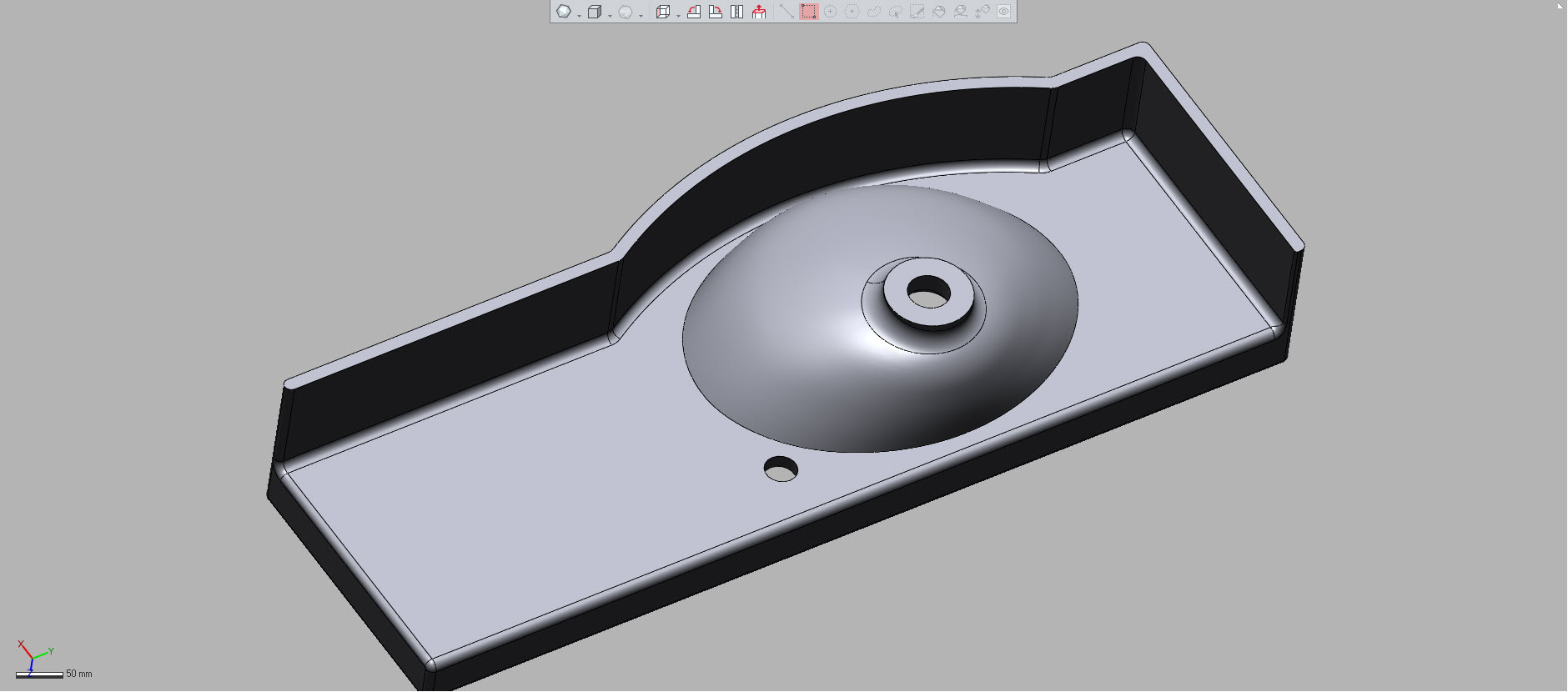

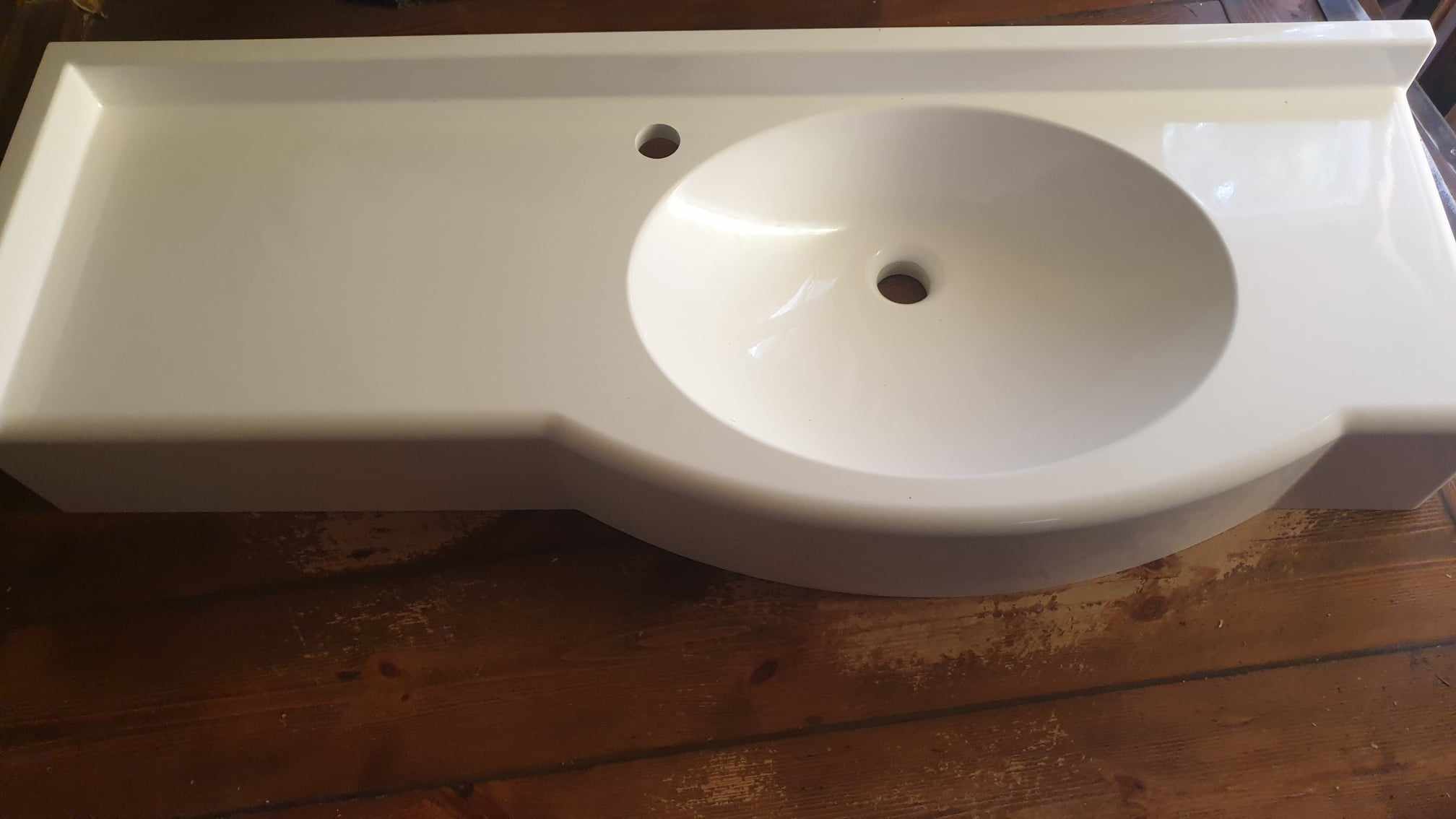

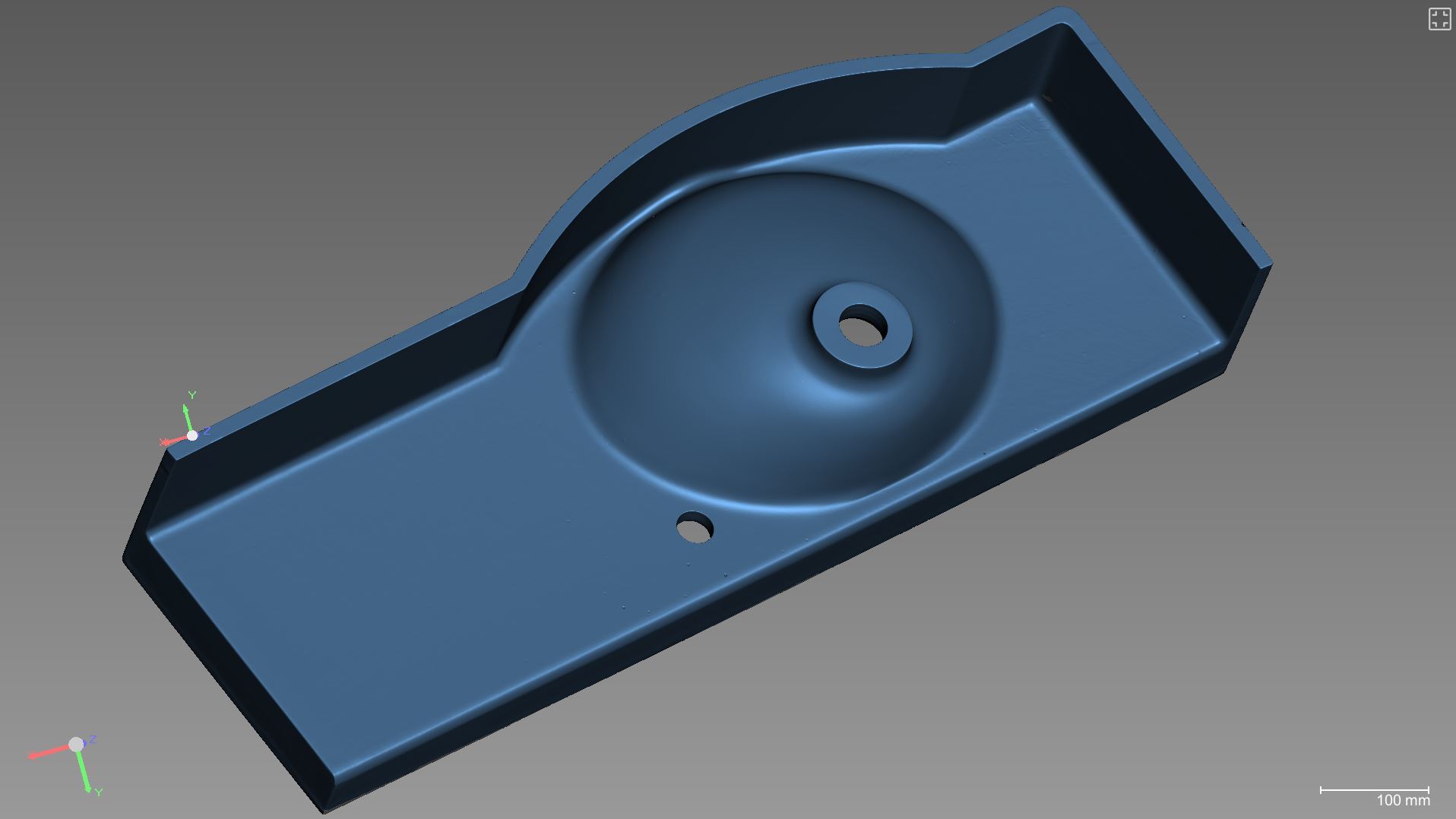

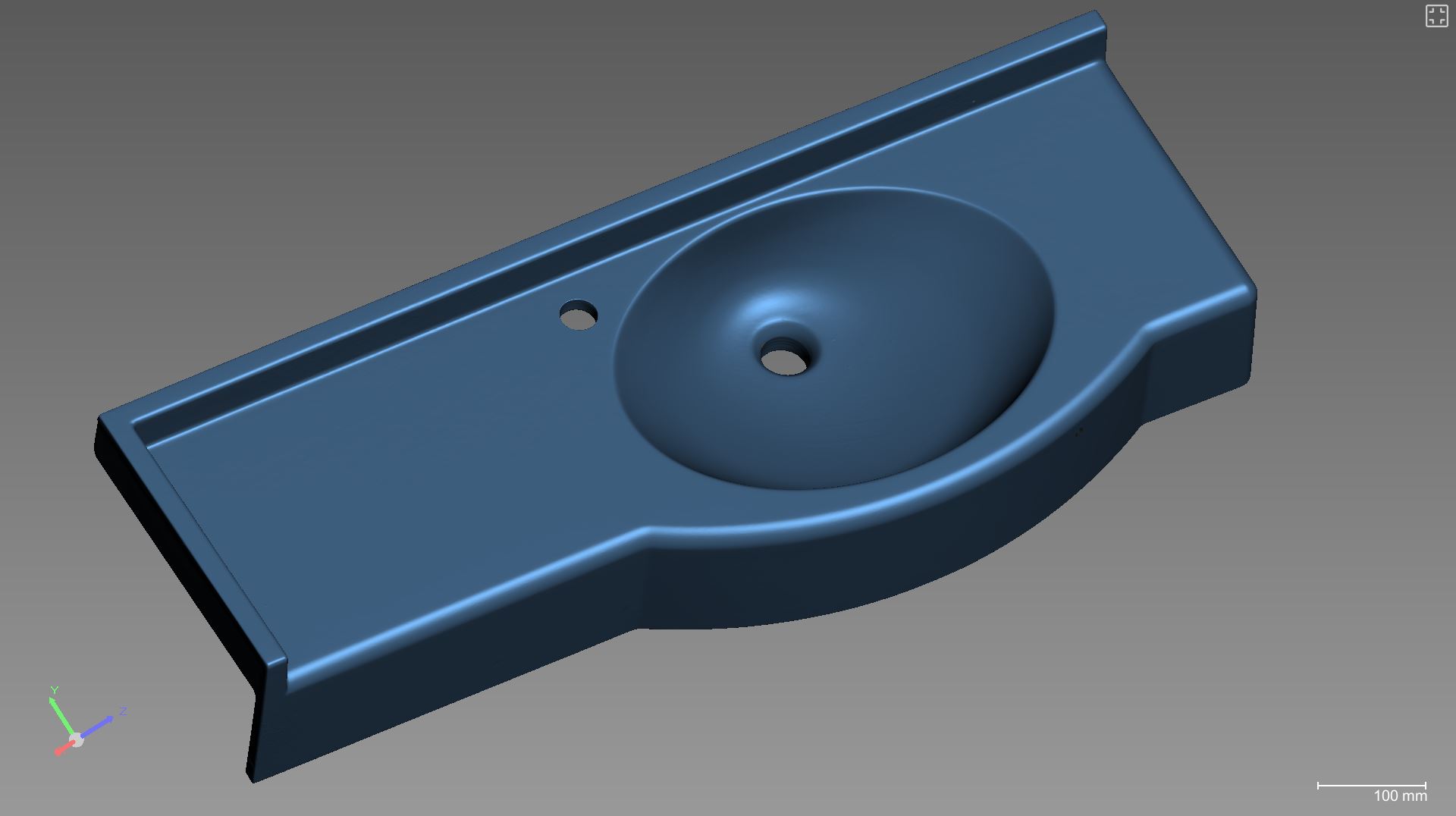

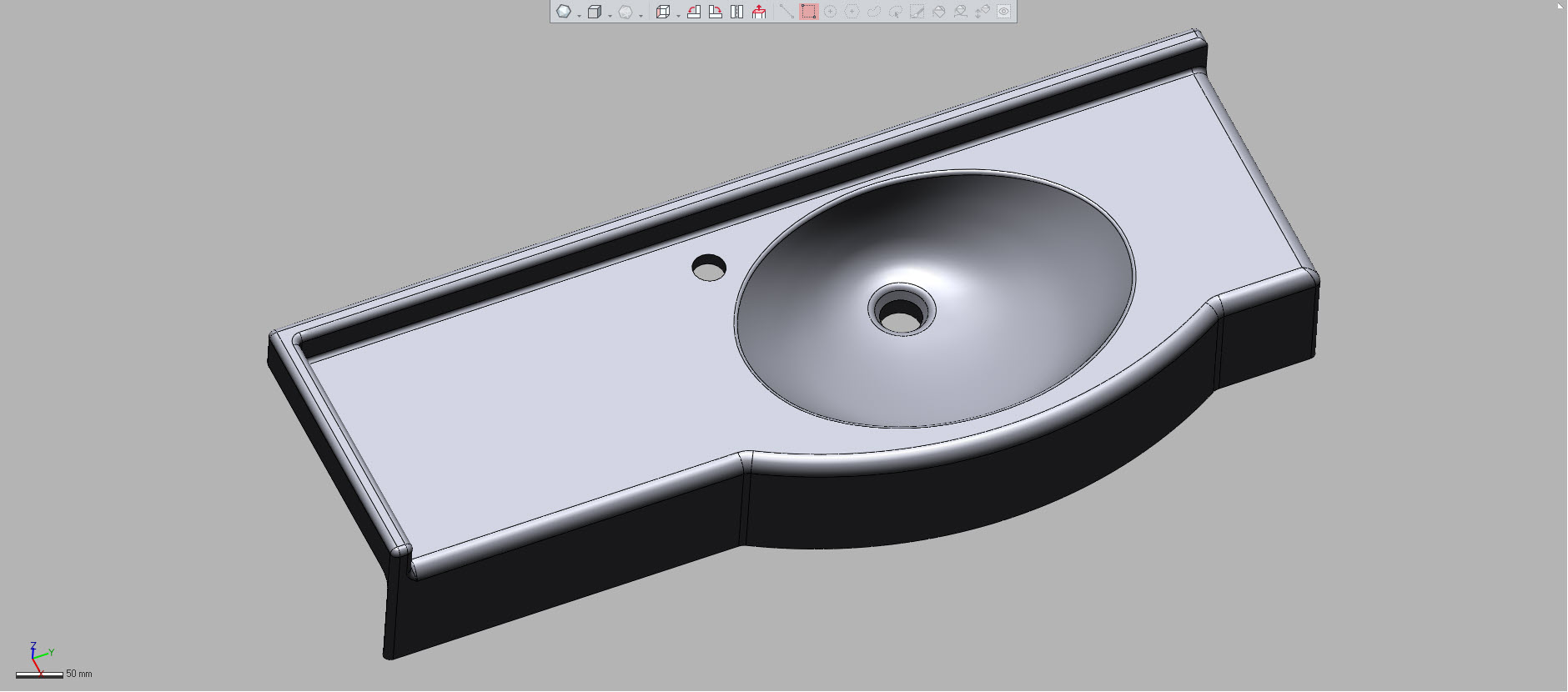

Valamu 2
Skaneeritud toode, 3D-skaneeringu tulemus ja skaneeringu põhjal loodud SOLID mudel.
Toode
3D-skaneeringu tulemus
SOLID mudel

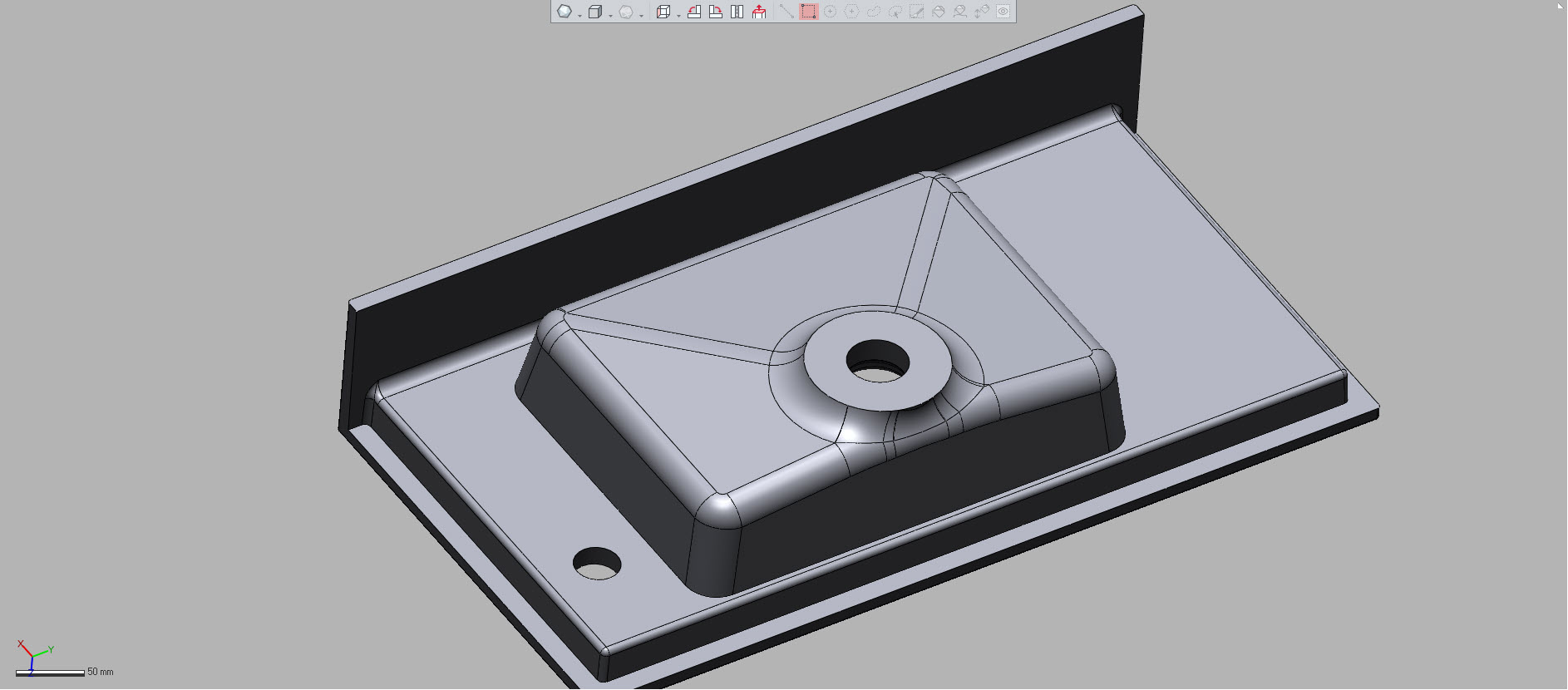

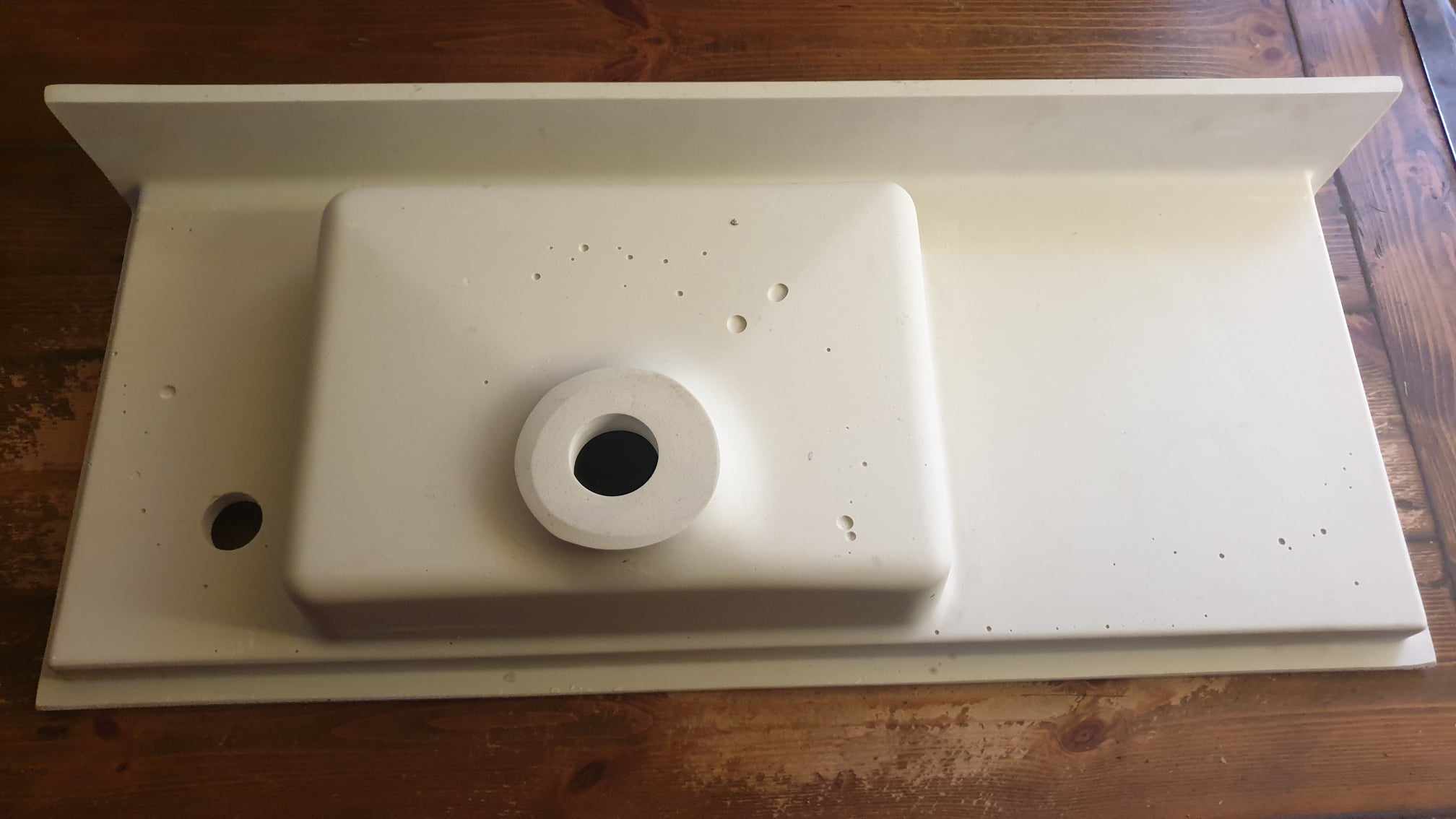

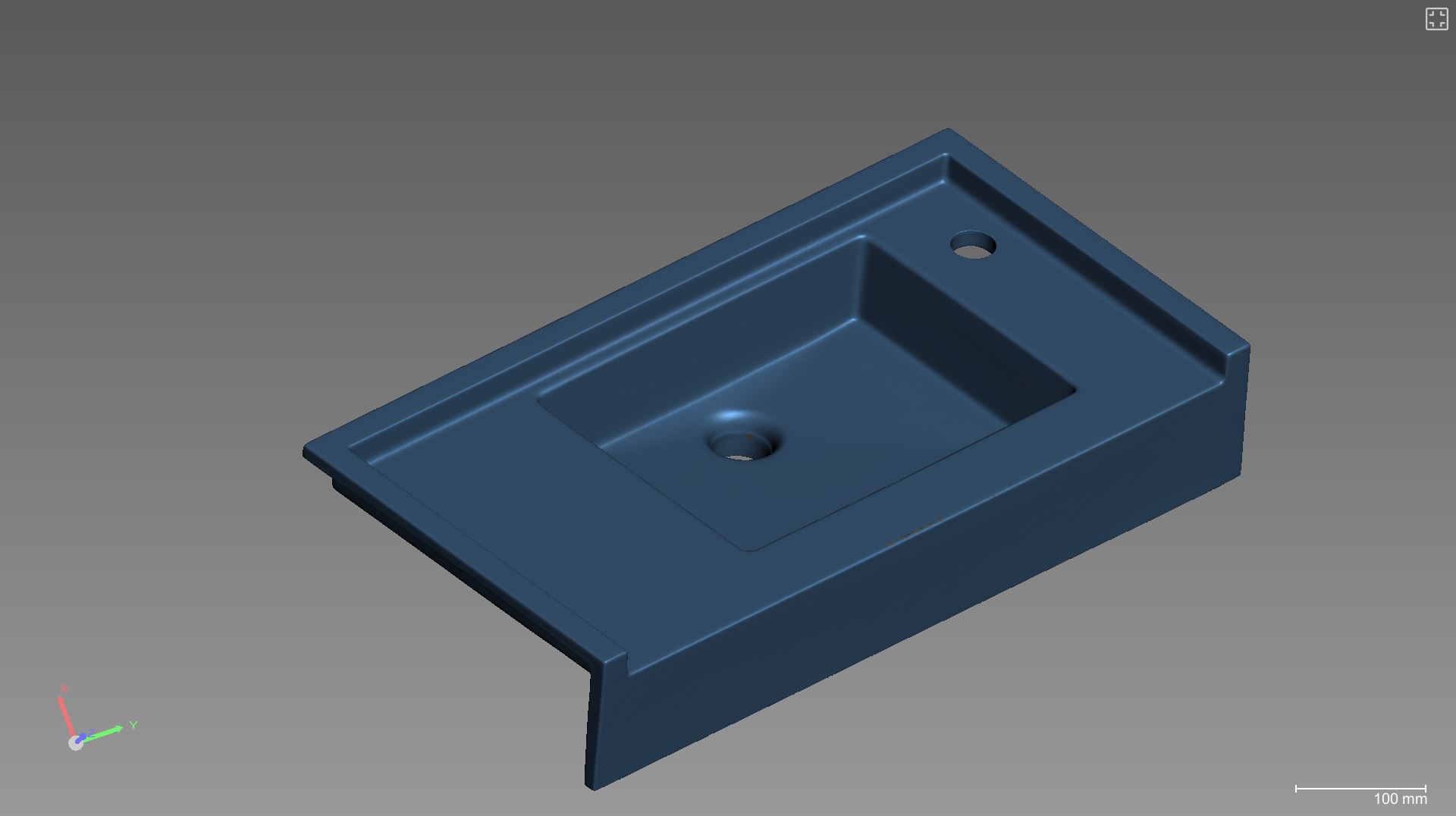

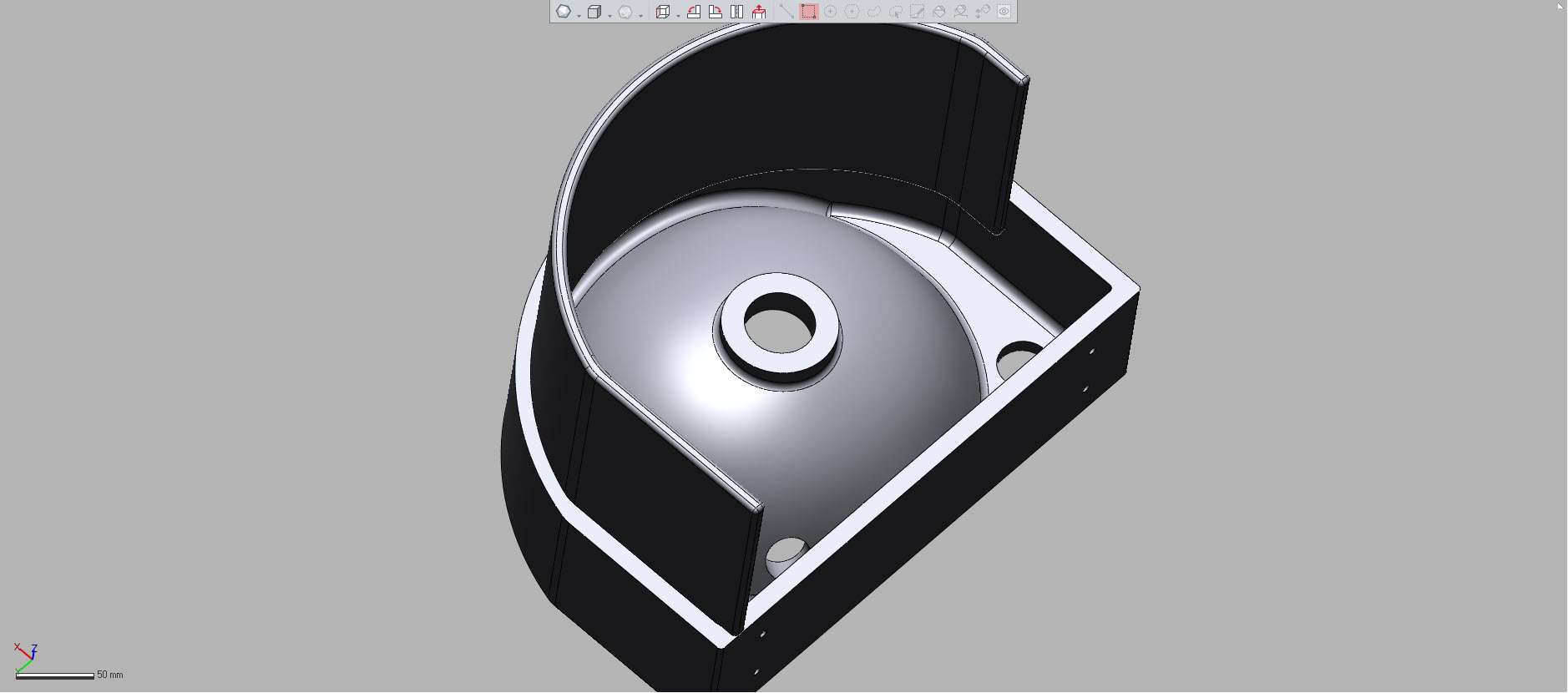

Valamu 3
Skaneeritud toode, 3D-skaneeringu tulemus ja skaneeringu põhjal loodud SOLID mudel.
Toode
3D-skaneeringu tulemus
SOLID mudel

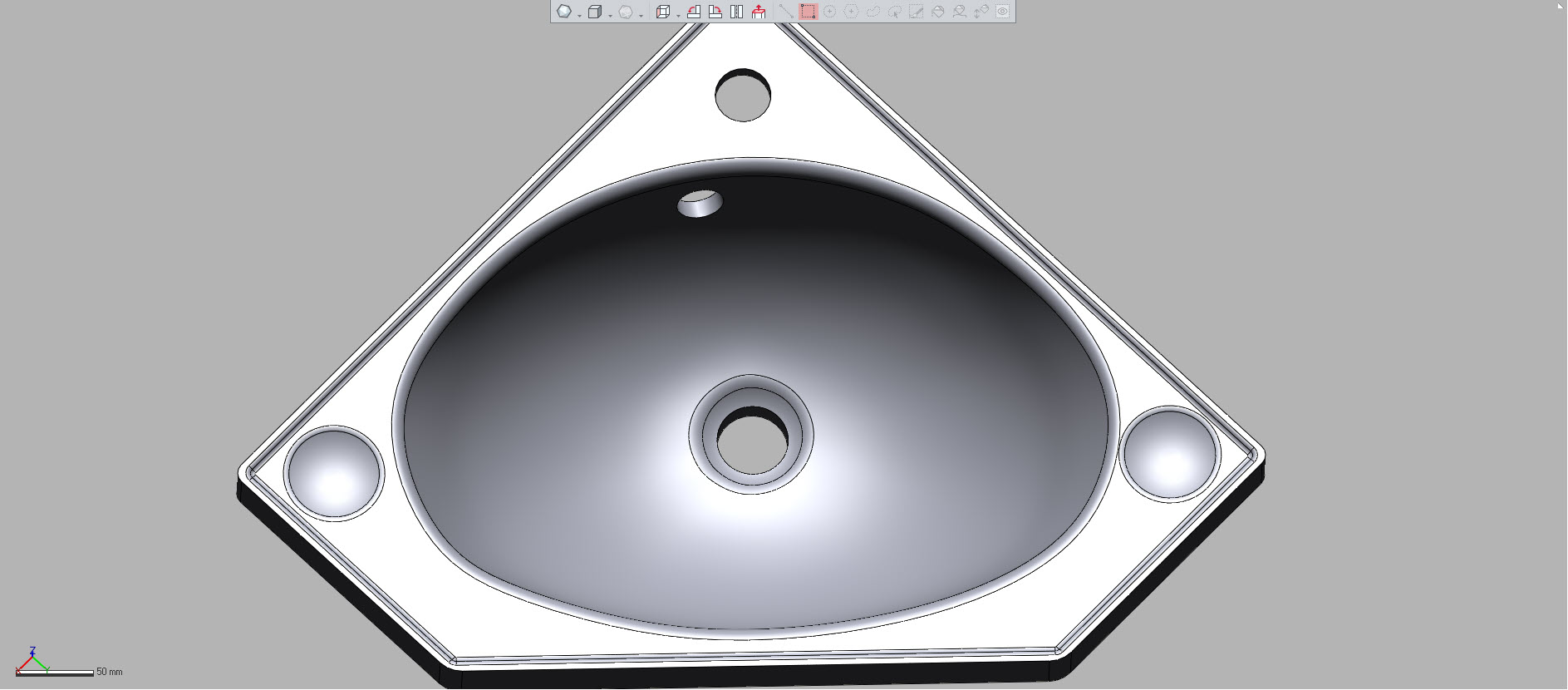

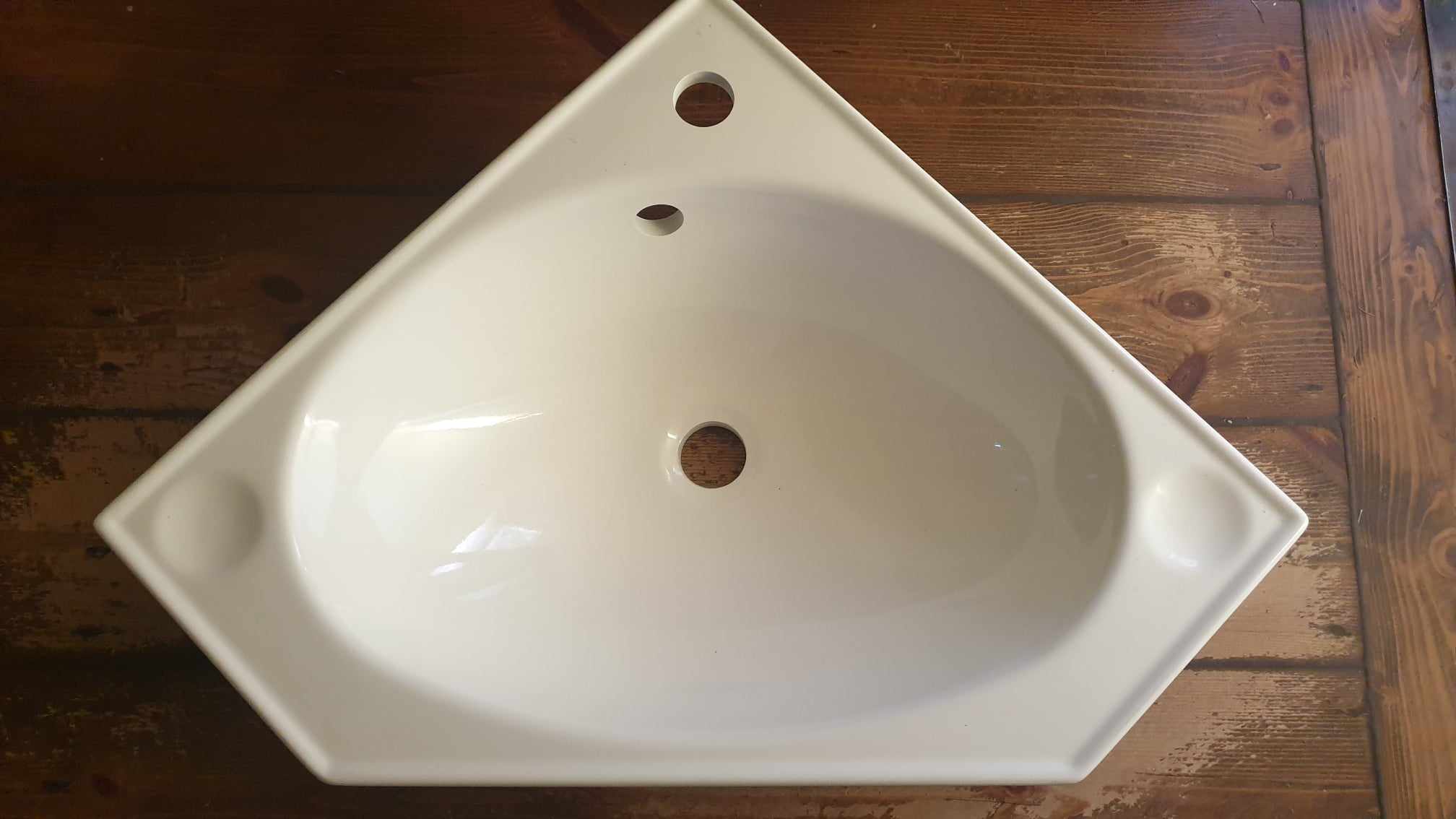

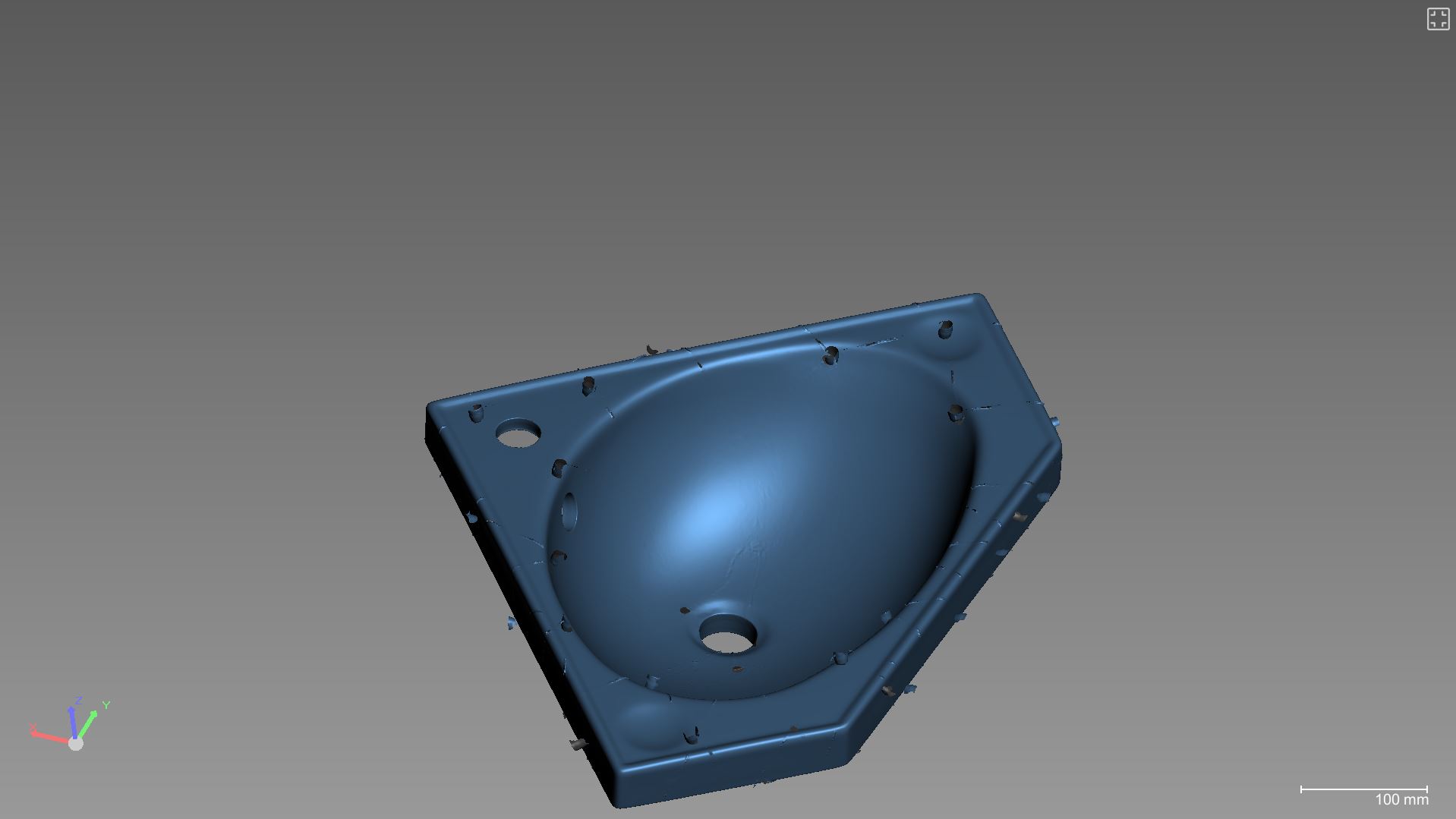

Valamu 4
Skaneeritud toode, 3D-skaneeringu tulemus ja skaneeringu põhjal loodud SOLID mudel.
Toode
3D-skaneeringu tulemus
SOLID mudel

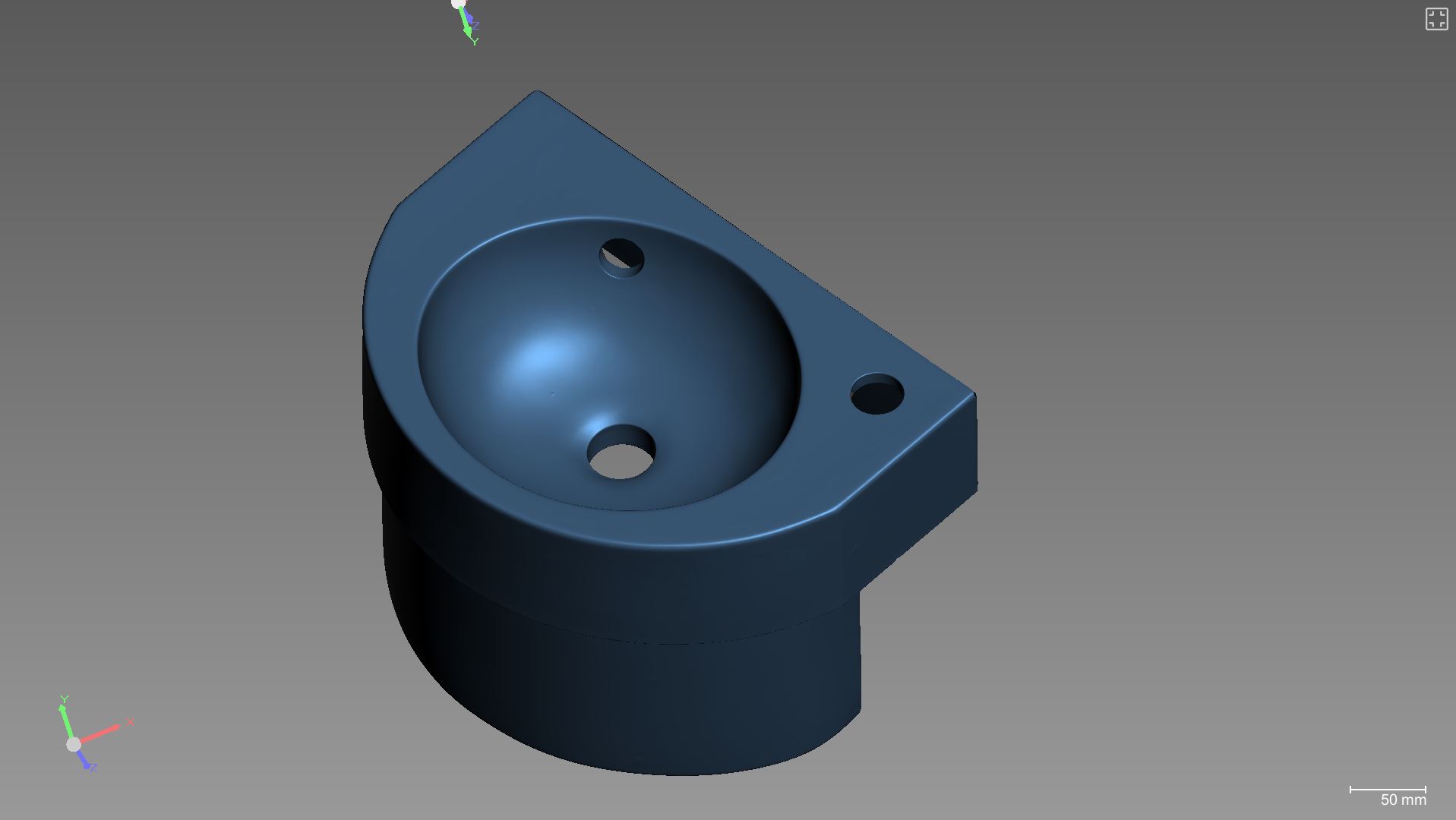

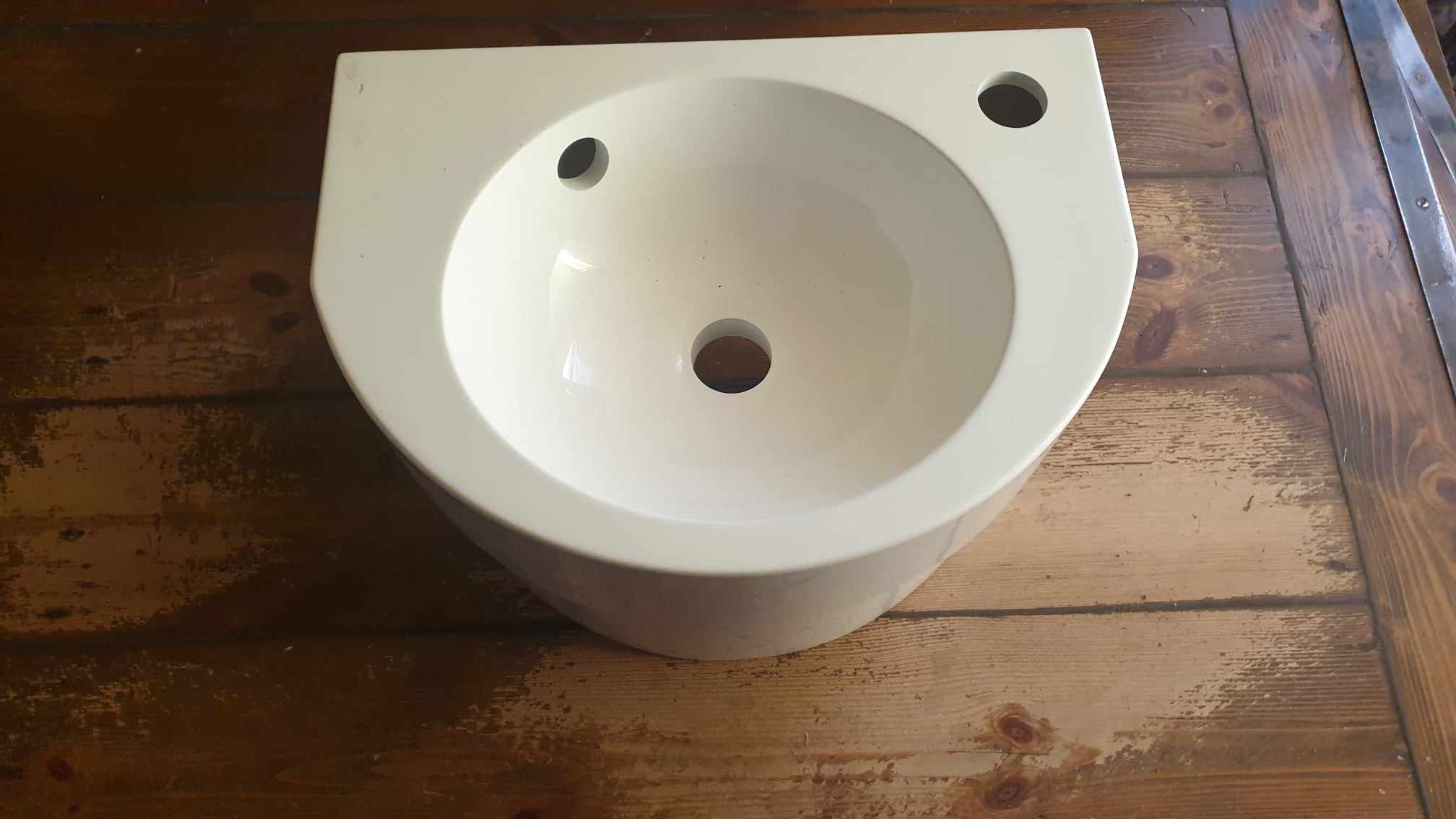

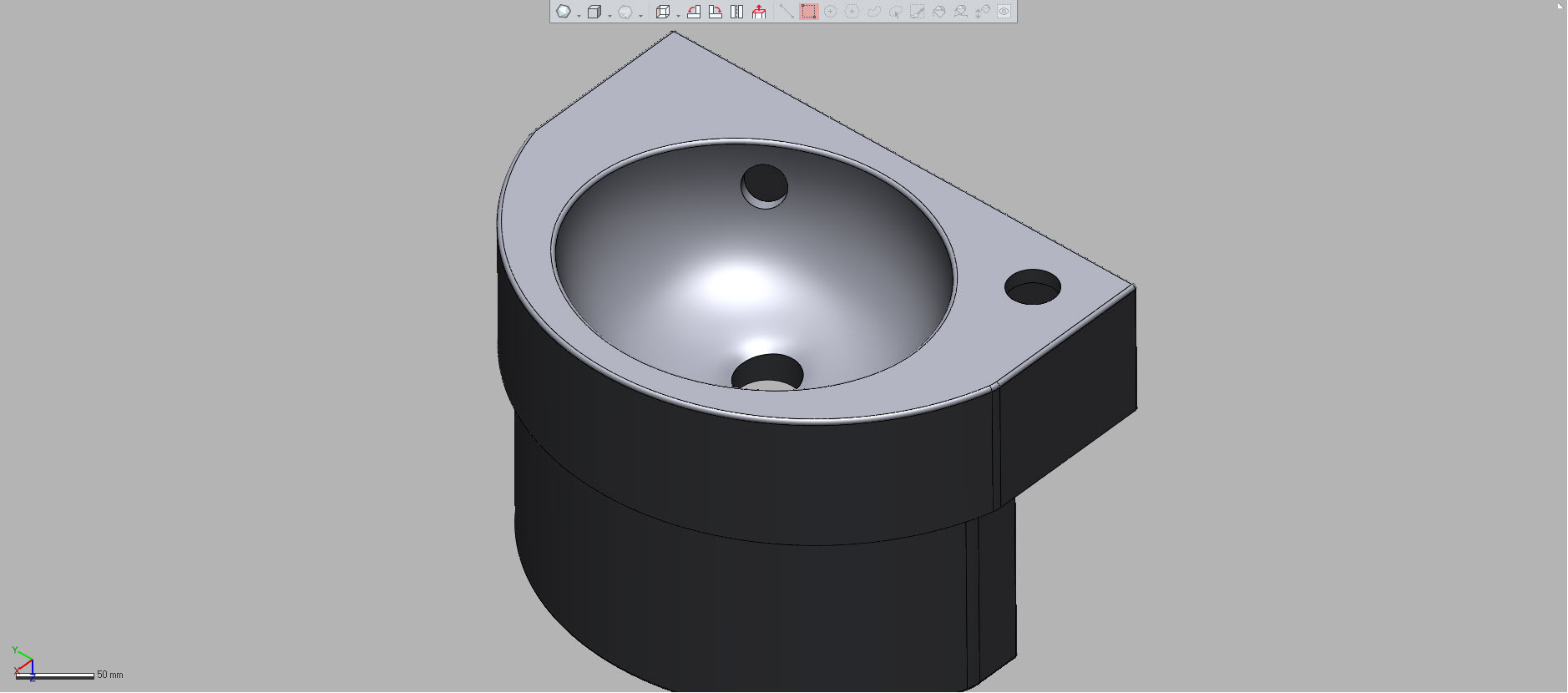

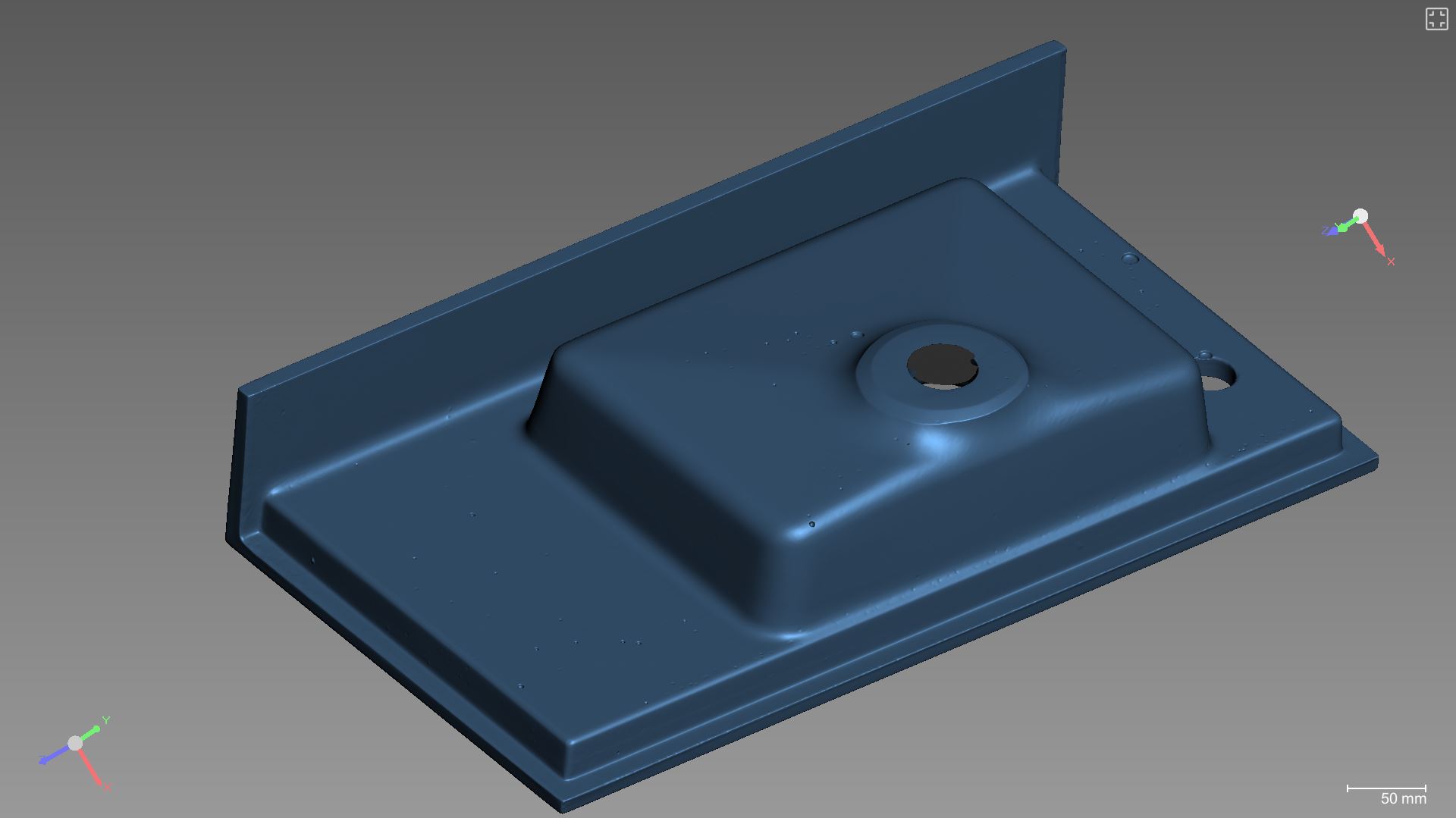

Valamu 5
Skaneeritud toode, 3D-skaneeringu tulemus ja skaneeringu põhjal loodud SOLID mudel.
Toode
3D-skaneeringu tulemus
SOLID mudel

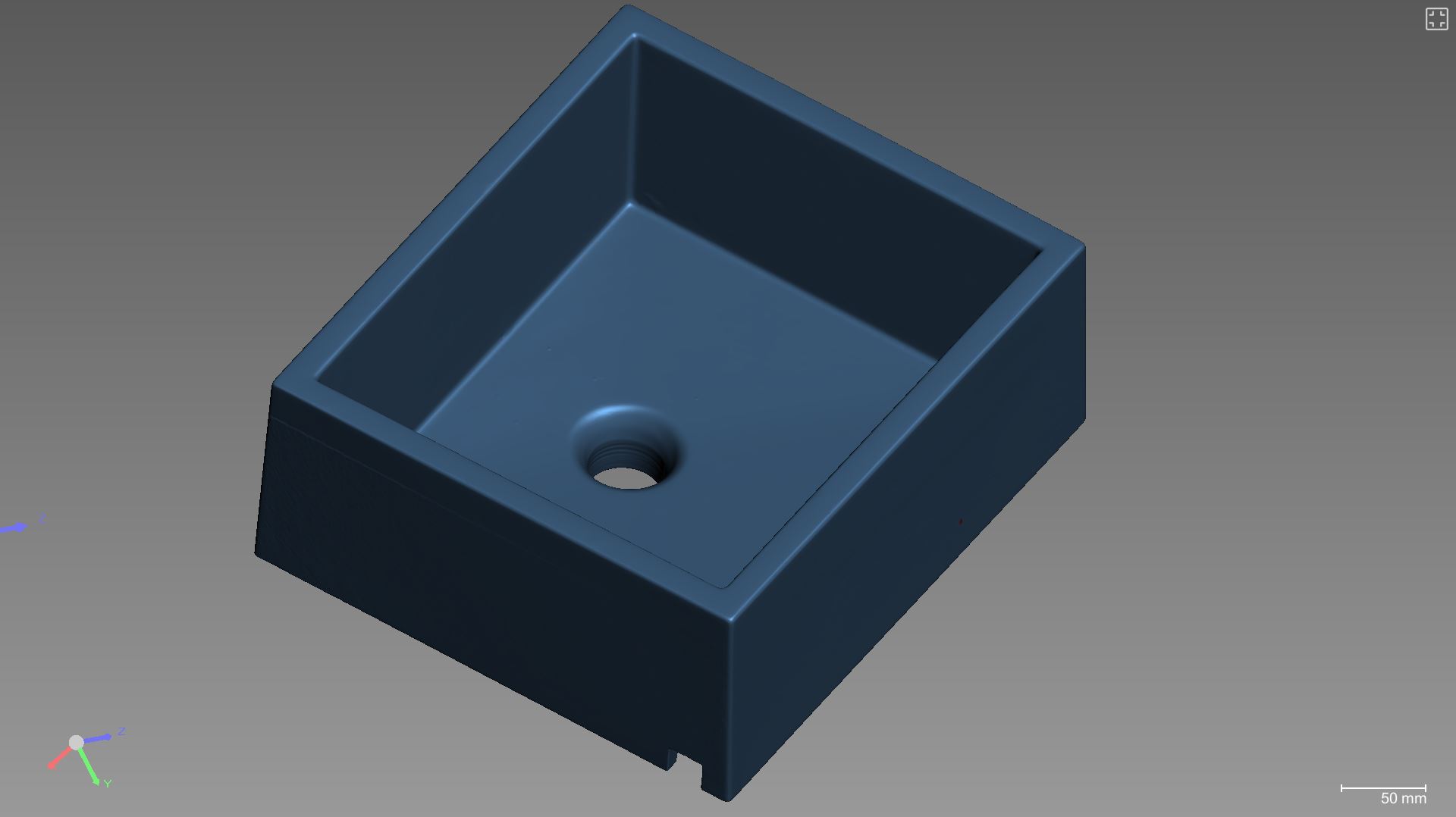

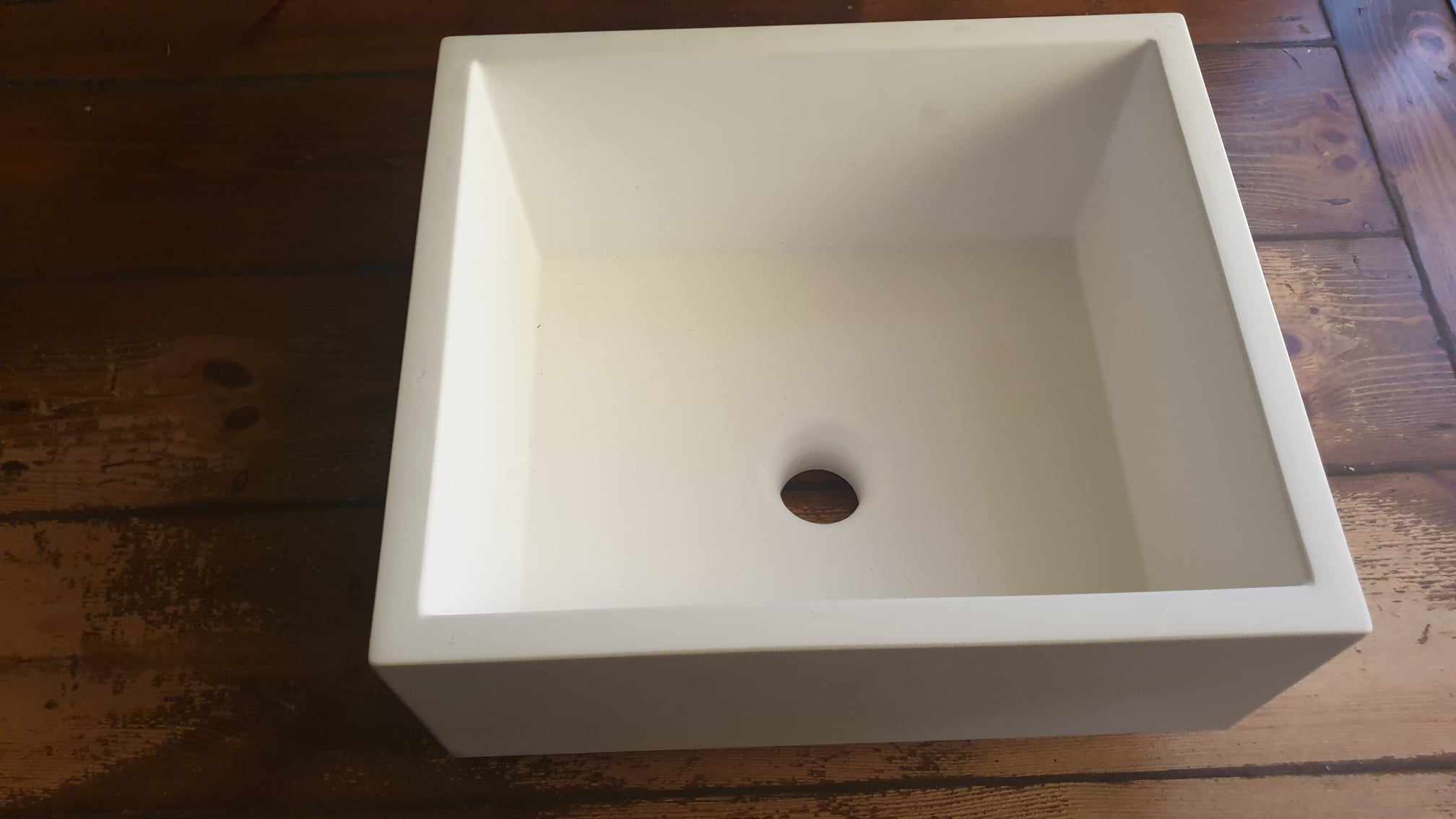

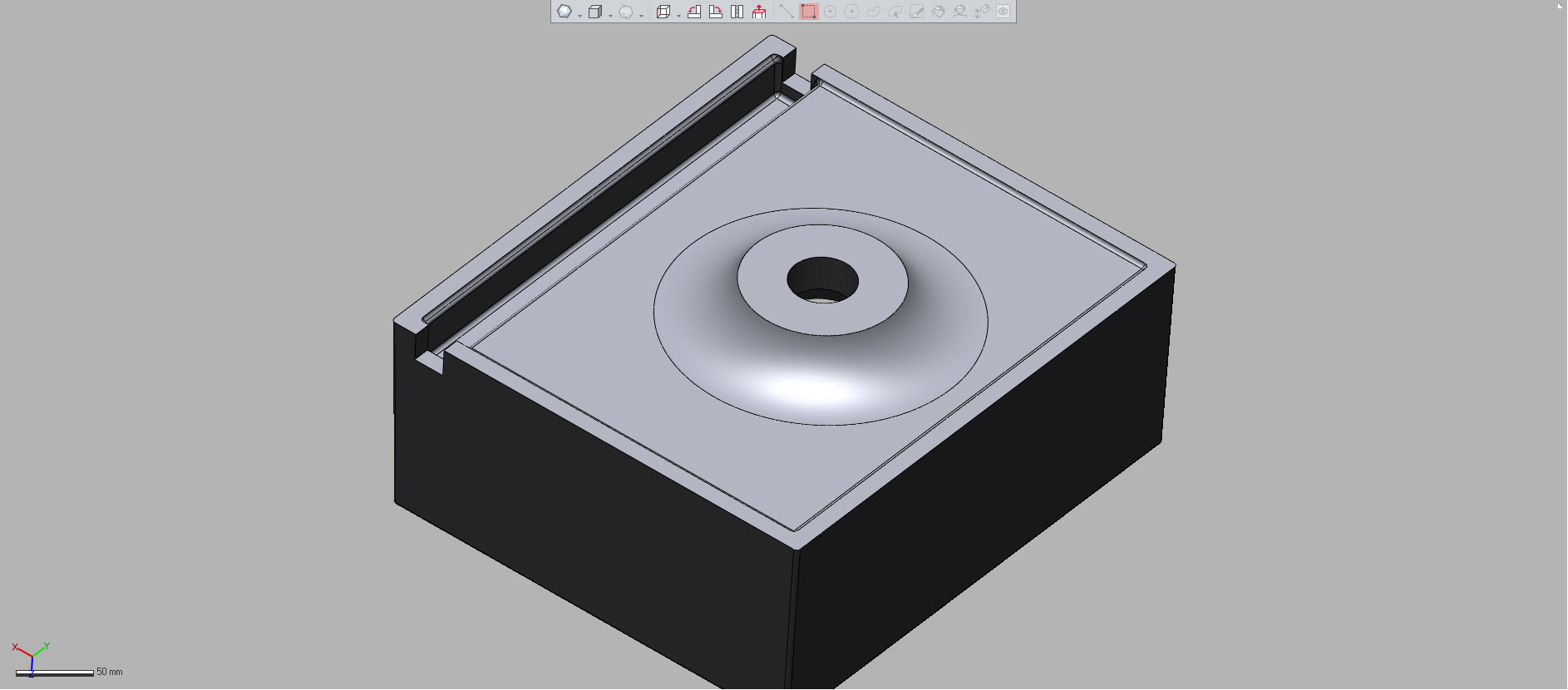

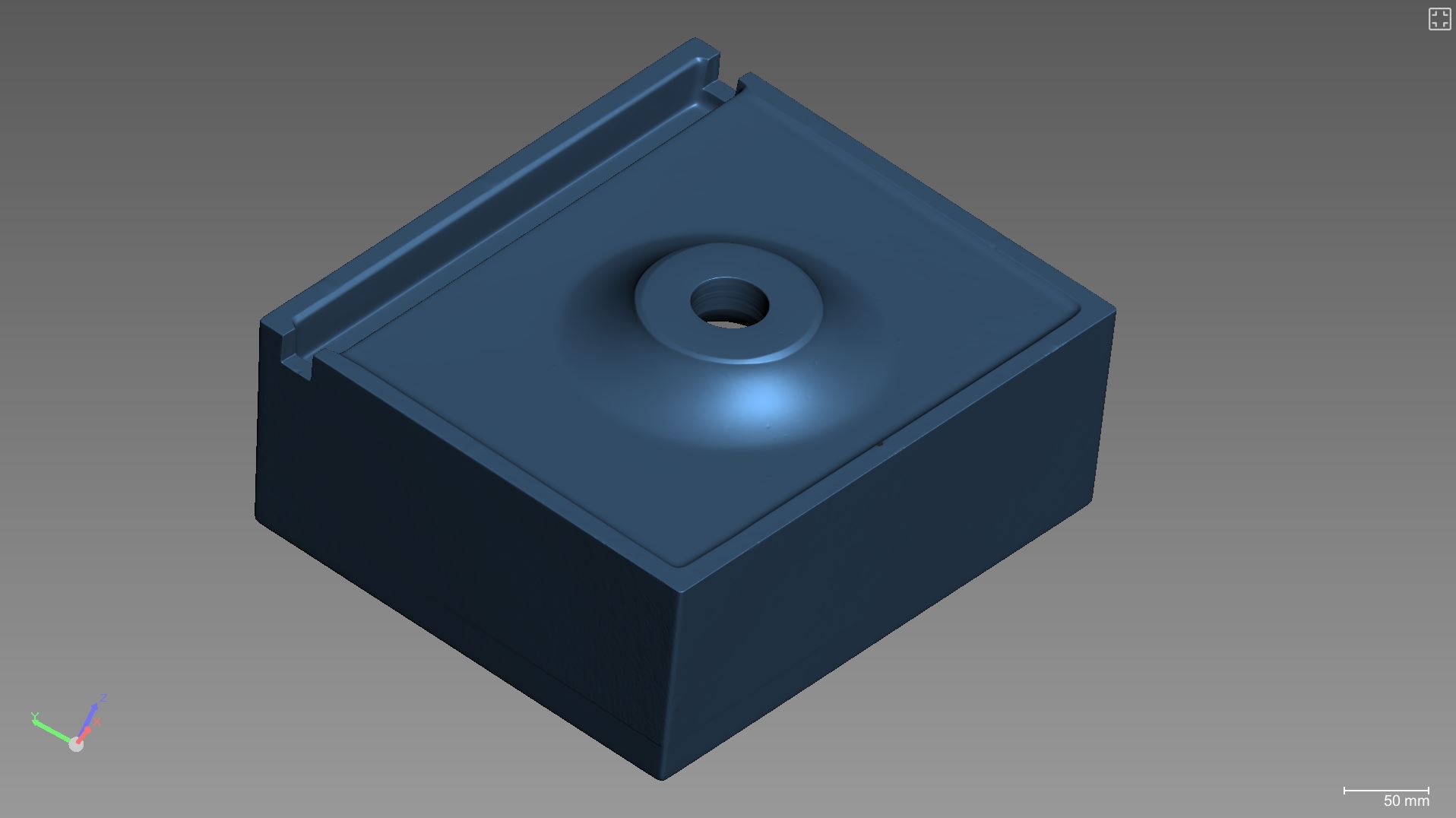

Valamu 6
Skaneeritud toode, 3D-skaneeringu tulemus ja skaneeringu põhjal loodud SOLID mudel.
Toode
3D-skaneeringu tulemus
SOLID mudel
01Kajaki 3D-skaneerimine ja SOLID mudeli loomine
3D-skaneeringu põhjal loodud tehniline mudel tootearenduseks.

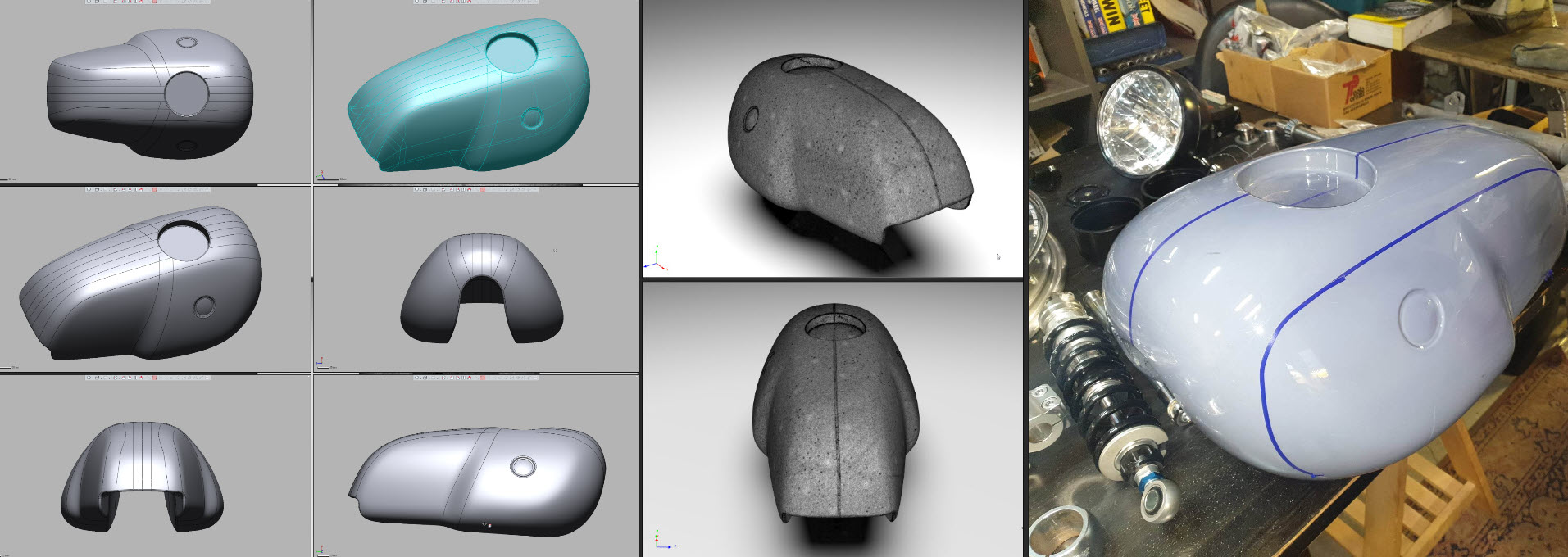

02Mootorratta kütusepaagi 3D-skaneerimine ja SOLID mudeli loomine
Olemasoleva paagi digitaliseerimine taastamise ja modelleerimise jaoks.

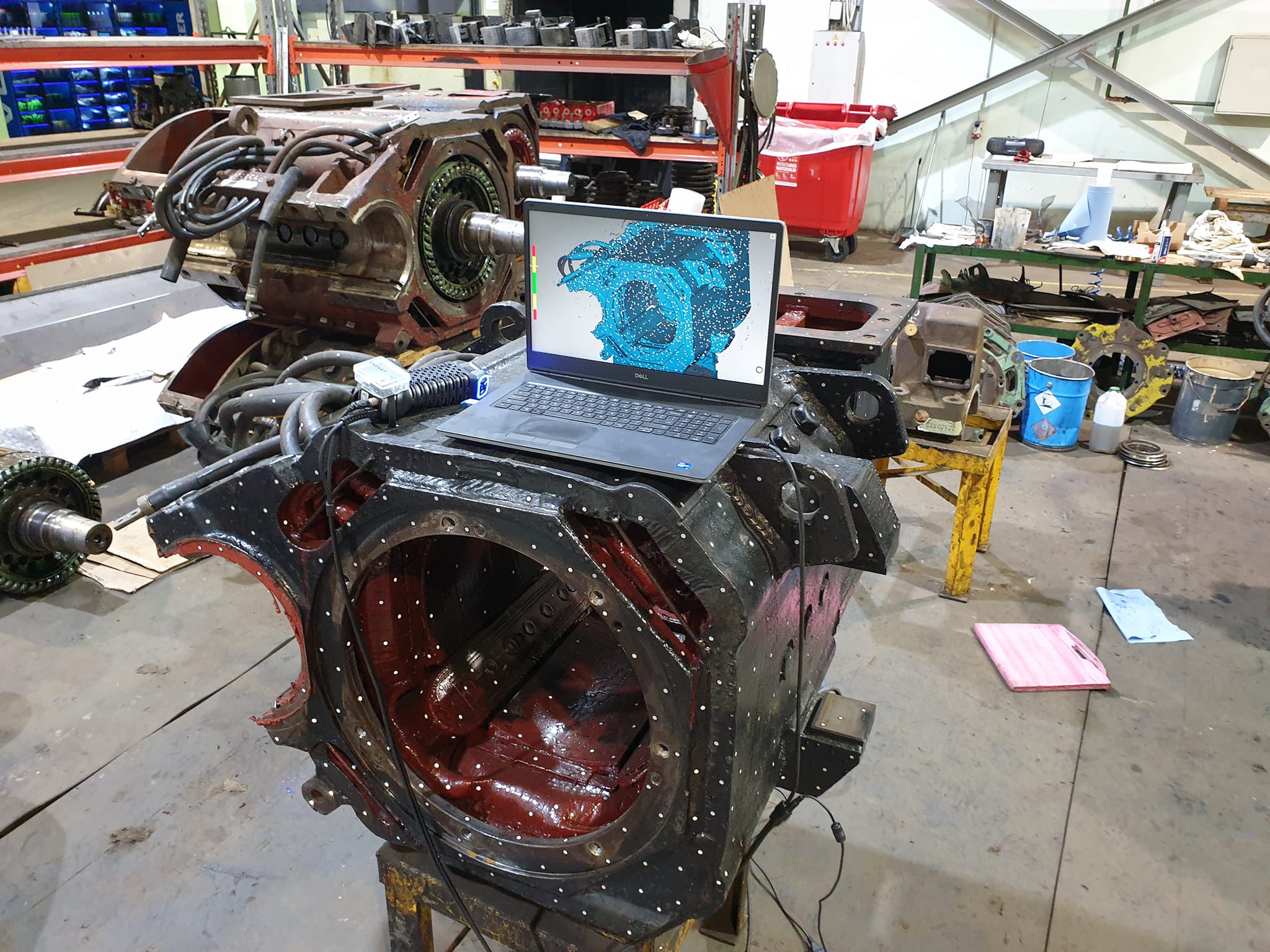

03A1 mootori osa 3D-skaneerimine ja STL mudeli loomine
Olemasoleva mootori osa digitaliseerimine mesh mudeli loomiseks.
Tootearendus ja mudelid
Kas vajate toodetest digitaalseid mudeleid või tehnilisi jooniseid?
3D-skaneerimine ja pöördprojekteerimine aitavad digitaliseerida olemasolevad tooted, luua mesh ja SOLID mudelid ning valmistada ette alusandmed tehniliste jooniste, valuvormide ja tootearenduse jaoks.
