Kliendi eesmärk oli saada olemasolevast separaatori teost tootmiseks kasutatav digitaalne alusmaterjal. Vertz 3D teostas detaili 3D-skaneerimise, lõi SOLID mudelid ning valmistas detaili- ja koostejoonised.
Projekti kirjeldus
Kliendil oli vaja taastoota separaatori tigu, mille originaalosade tellimine Saksamaalt maksis ligikaudu 8000-9500 eurot. Eesmärk oli luua täpne digitaalne alusmaterjal, mille abil saaks detaili valmistada kohaliku tootmispartneri juures.
Vertz 3D teostas detaili 3D-skaneerimise, korrastas skaneeringu tulemusel saadud STL mesh-andmestiku ning lõi selle põhjal SOLID mudelid ja tootmiseks vajalikud joonised.
Kliendi kasu
Projekti tulemusena ei pea klient sõltuma ainult originaalosade tarnijast. Digitaalse mudeli ja jooniste põhjal on võimalik detaili toota kohaliku partneri juures hinnanguliselt 3500-4000 euro eest.
Töö teostus
Detail skaneeriti mitmest asendist, et saada kätte vajalik geomeetria. Skaneeringu põhjal koostati SOLID mudelid ning joonised, mida klient saab kasutada tootmise tellimiseks.
Projekti tulemus
Kliendile anti üle skaneeringu STL andmed, SOLID mudelid, detailijoonised ja koostejoonised. Selline komplekt võimaldab detaili toota ilma, et kogu töö peaks uuesti algama käsitsi mõõtmisest.
Miks see oli oluline?
Kui algsed CAD-failid või tootmisjoonised puuduvad, annab 3D-skaneerimine kontrollitava lähteandmestiku. Selle põhjal saab luua SOLID mudelid ja joonised, mis sobivad edasiseks tootmiseks ning hinna küsimiseks mitmelt partnerilt.
Galerii

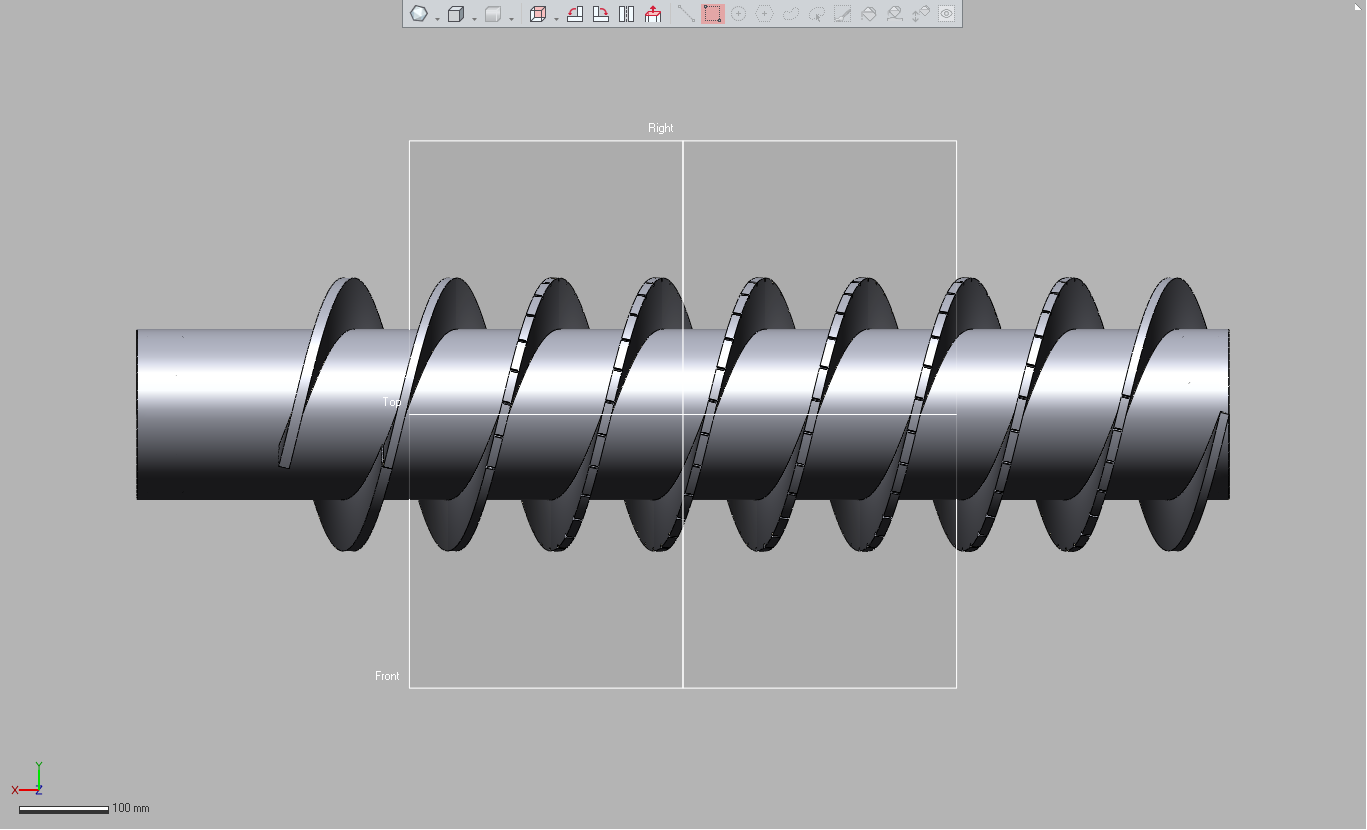

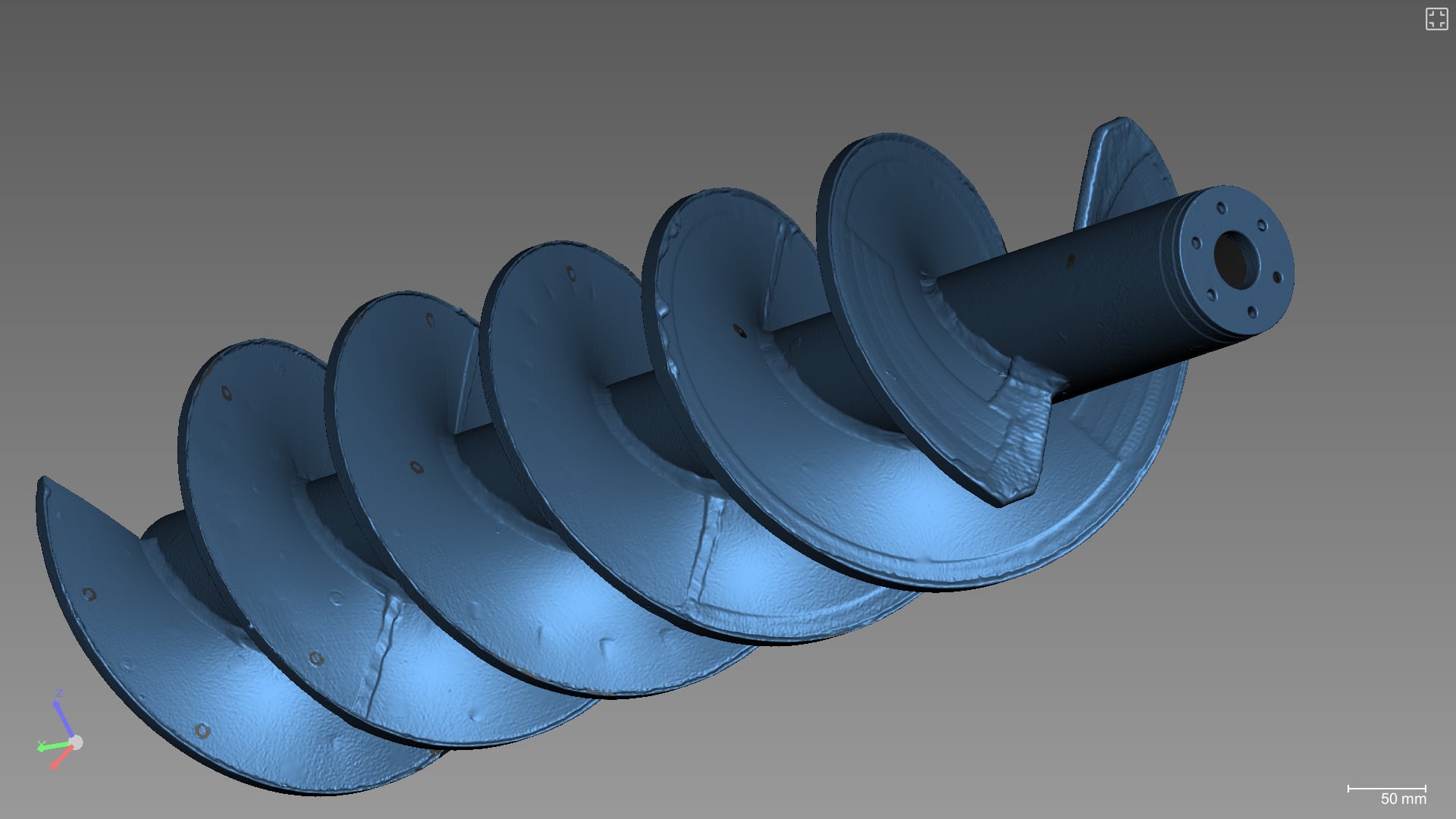

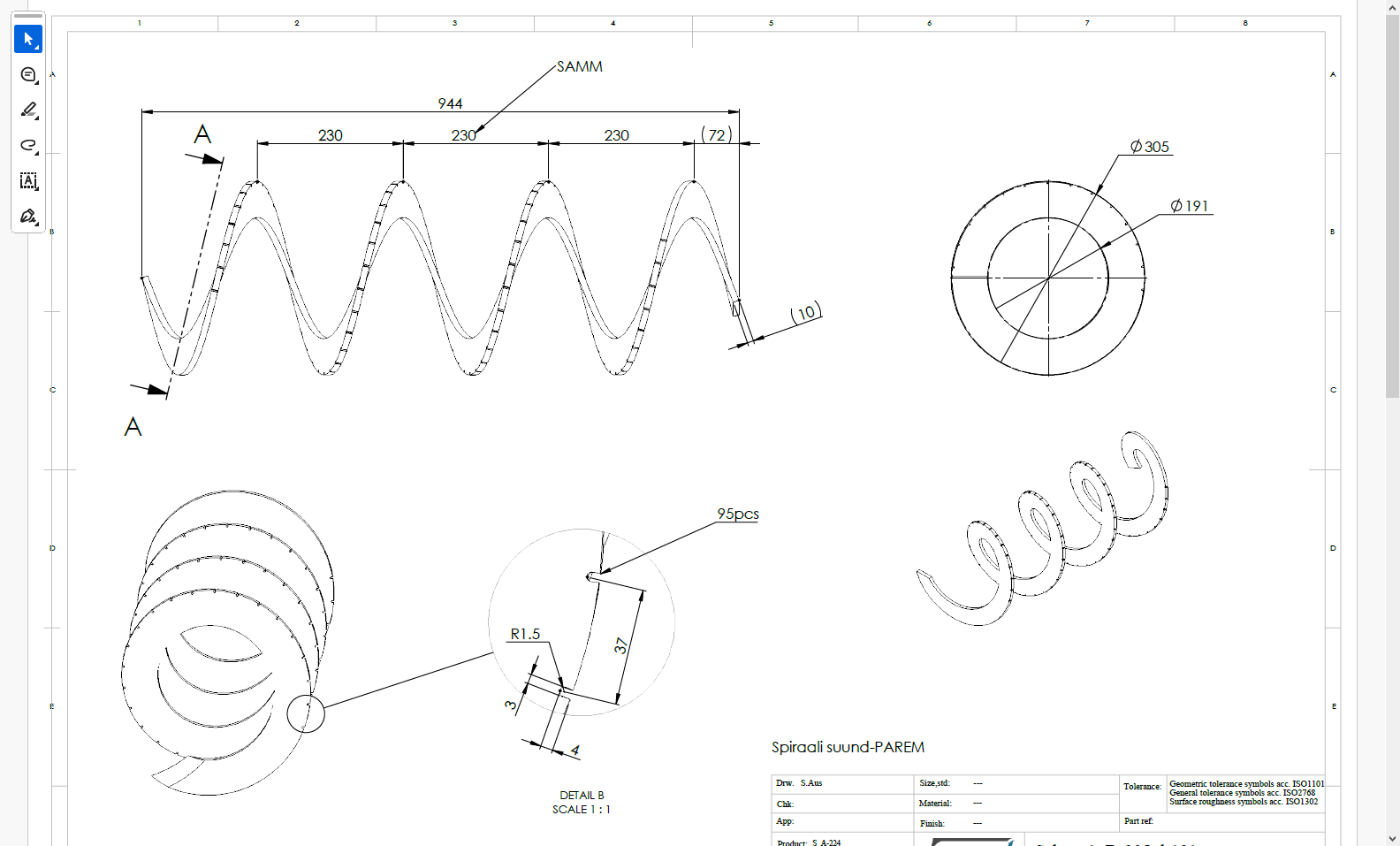

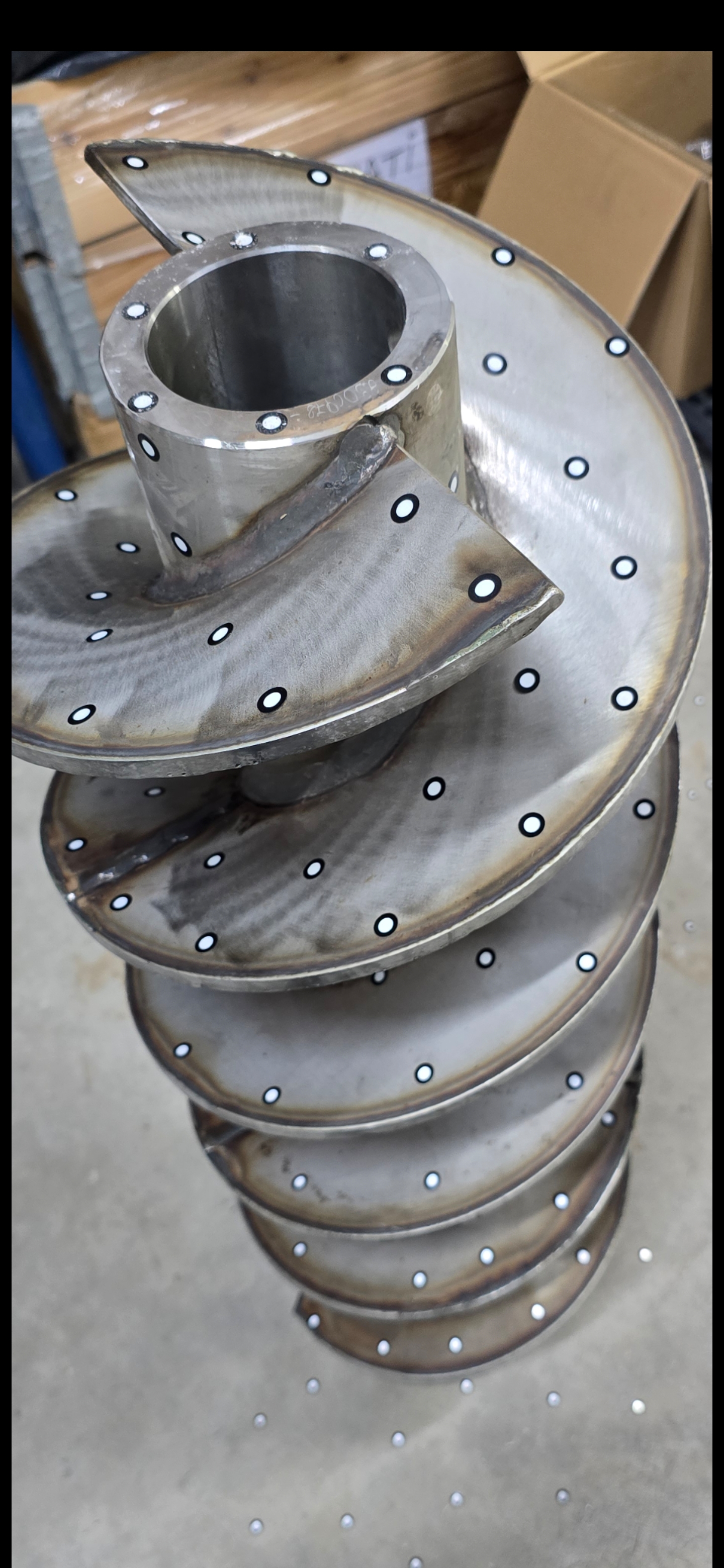

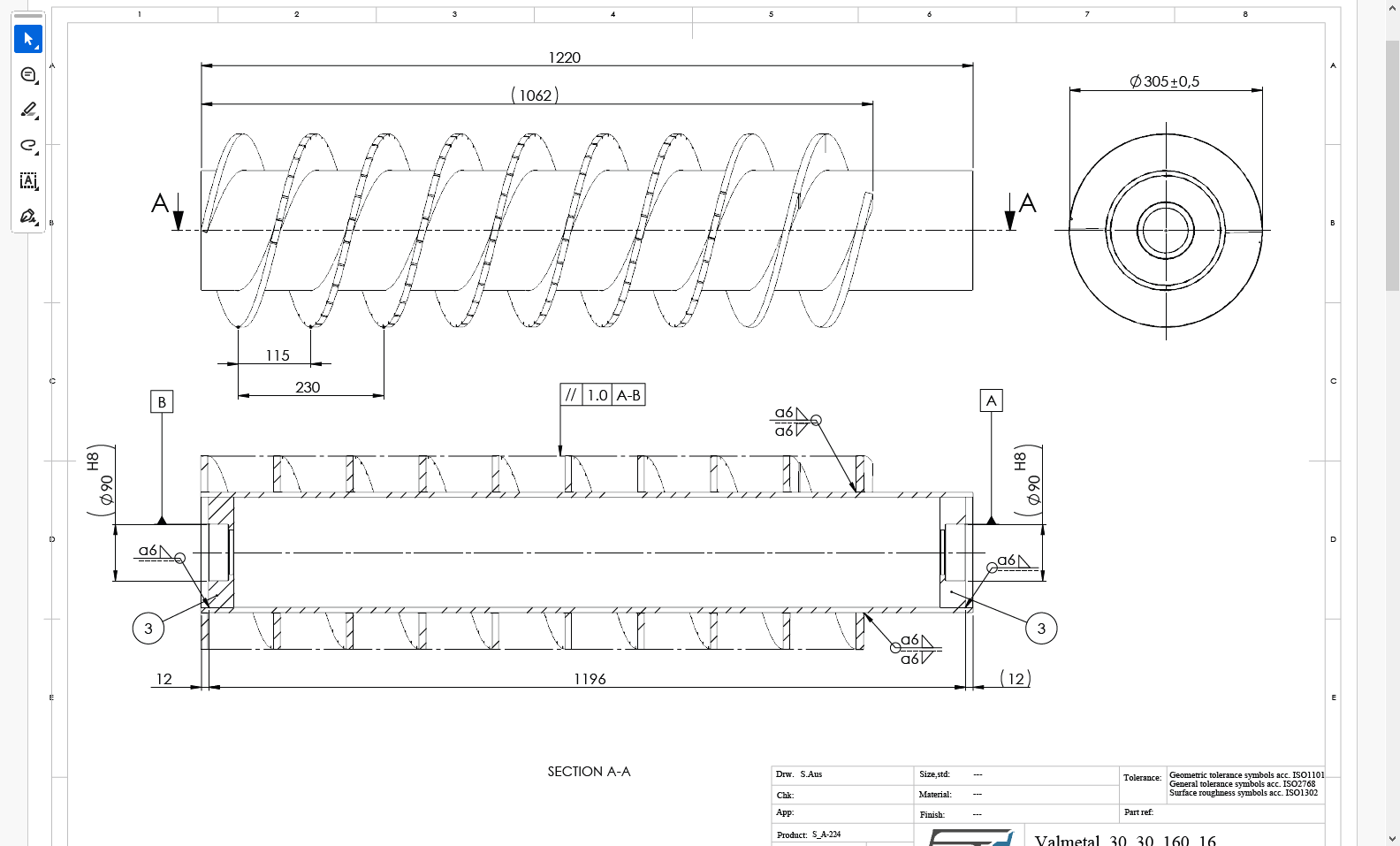

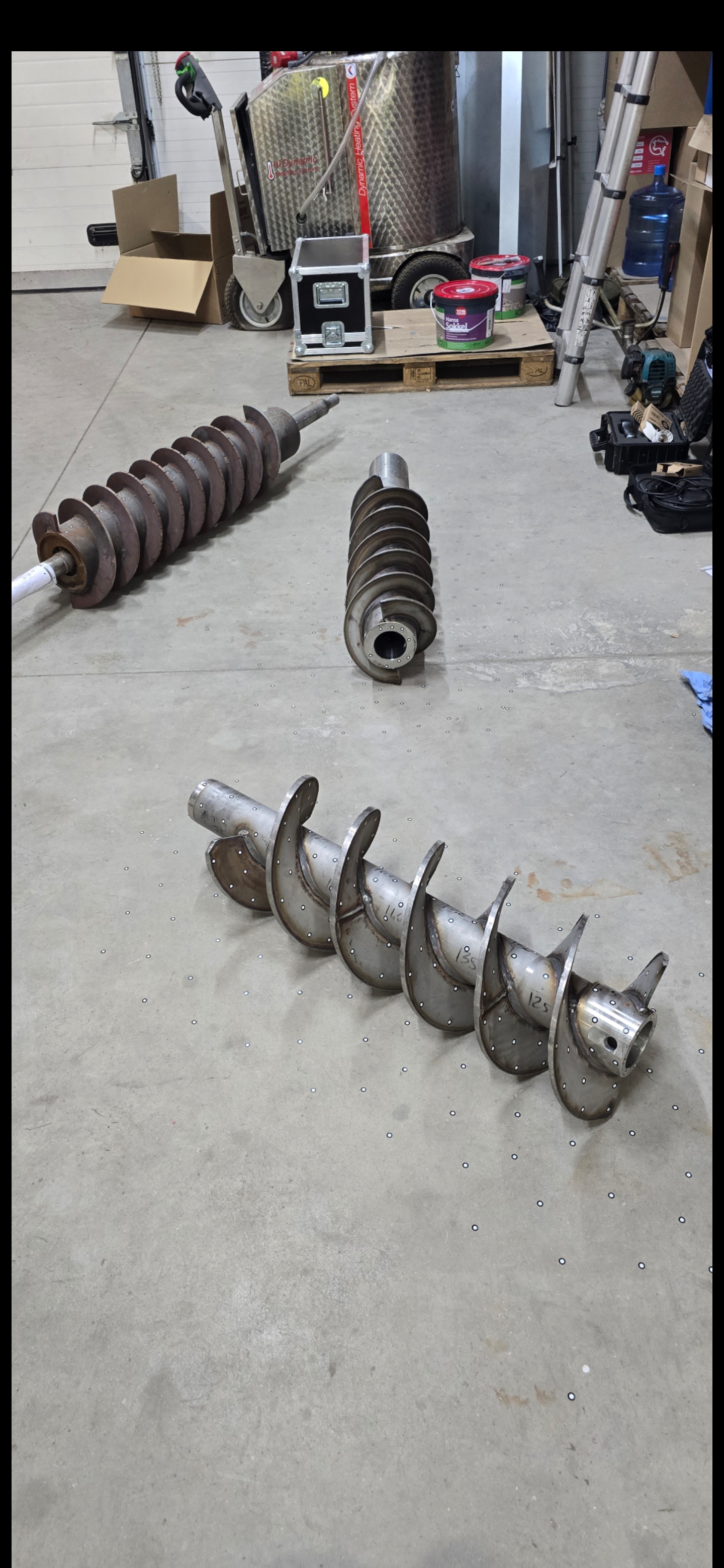

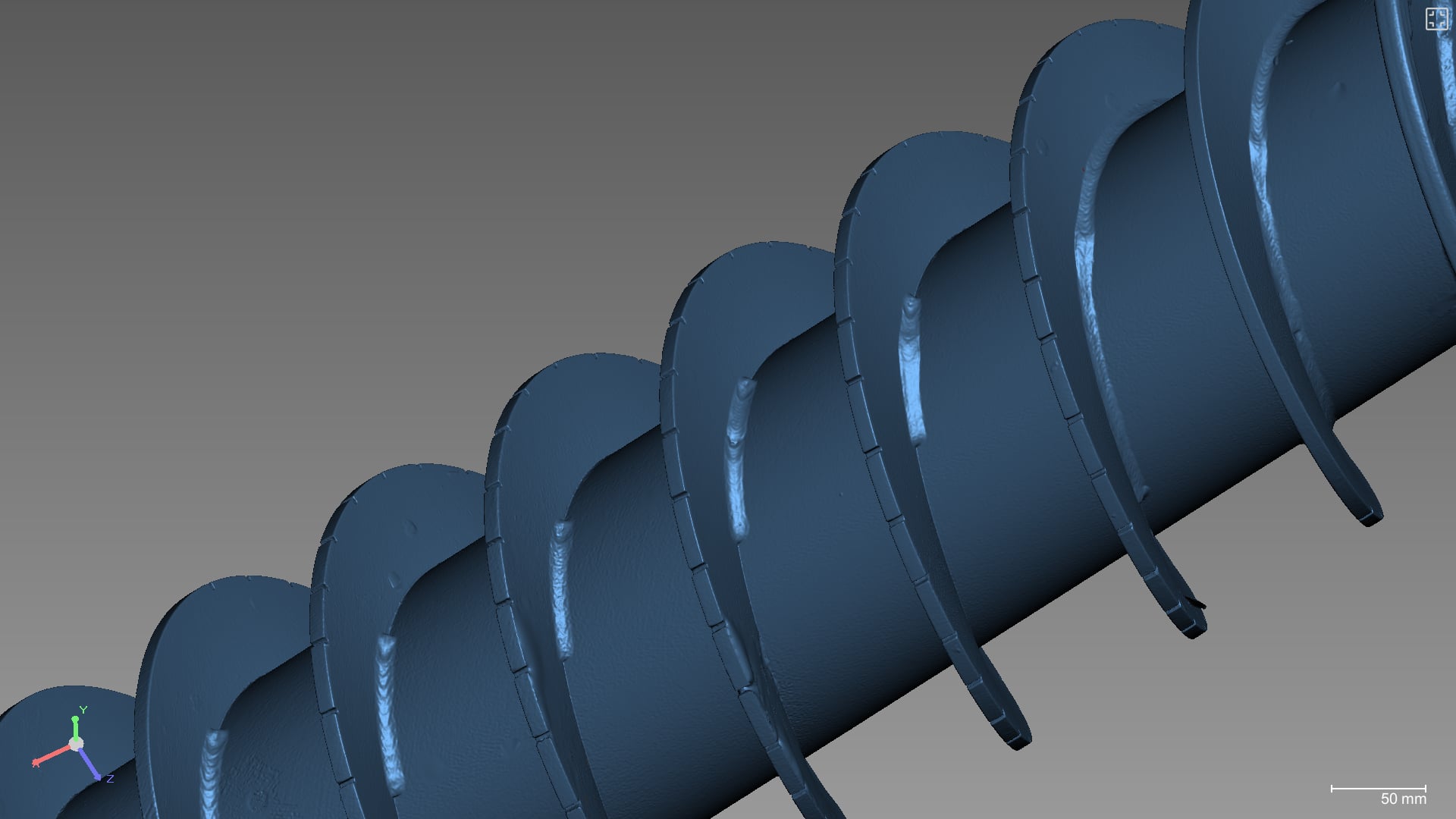

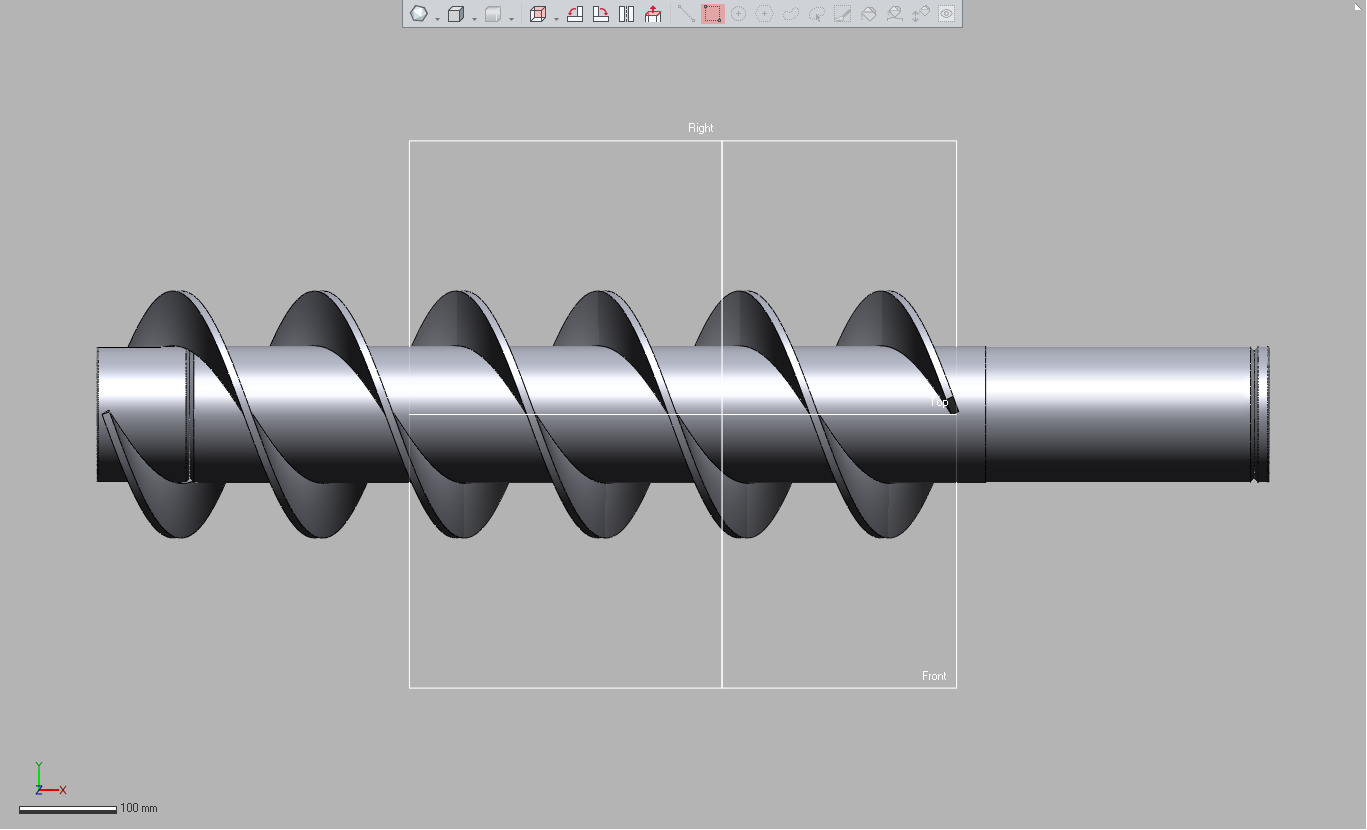

Galerii sisaldab separaatori teo lähteobjekti, 3D-skaneeringu, SOLID mudelite ja tootmisjooniste pilte.
