Kliendi eesmärk oli projekteerida Avant 760 GT salongi lisapaneelid, et kohandada masin konkreetse liikumispuudega töötaja vajadustele. Selleks tuli esmalt 3D-skaneerida traktori salong ja ukseava ning luua nende põhjal tolerantsis SOLID mudel projekteerimise alusena.
Ettevõte soovis kohandada Avant 760 GT traktori salongi konkreetse liikumispuudega töötaja vajadustele. Selleks tuli projekteerida uued lisapaneelid, kuid olemasoleva salongi ja ukseava täpsed mõõdistusandmed puudusid.
LahendusVertz 3D teostas traktori salongi ja ukseava 3D-skaneerimise ning lõi skaneeringu põhjal tolerantsis SOLID mudeli, mida kasutati lisapaneelide projekteerimise alusena.
TulemusValmis täpsed projekteerimise lähteandmed ja SOLID mudel, mille põhjal sai projekteerida konkreetse töötaja vajadustele vastavad lisapaneelid.
Projekti kirjeldus
Projekti eesmärk oli 3D-skaneerida Avant 760 GT traktori salong ja ukseava, et luua täpsed projekteerimise lähteandmed lisapaneelide valmistamiseks.
Lisapaneelide eesmärk oli kohandada masin konkreetse liikumispuudega töötaja vajadustele. Selleks loodi skaneeringu põhjal tolerantsis SOLID mudel, mida kasutati edasises projekteerimisprotsessis.
Miks see oli vajalik?
Lisapaneelide projekteerimine eeldas traktori salongi ja ukseava tegeliku geomeetria täpset tundmist. Käsitsi mõõtmine oleks olnud aeganõudvam ning keerukamate pindade puhul vähem täpne.
3D-skaneerimine võimaldas kogu salongi kiiresti digitaliseerida ning kasutada saadud andmeid SOLID mudeli loomiseks ja lisapaneelide projekteerimiseks.

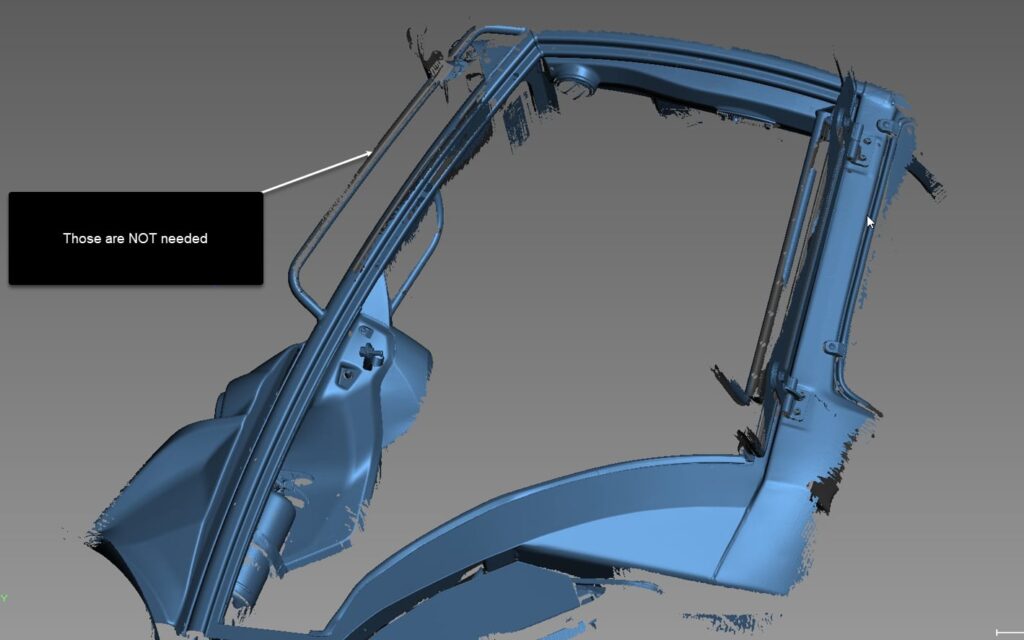

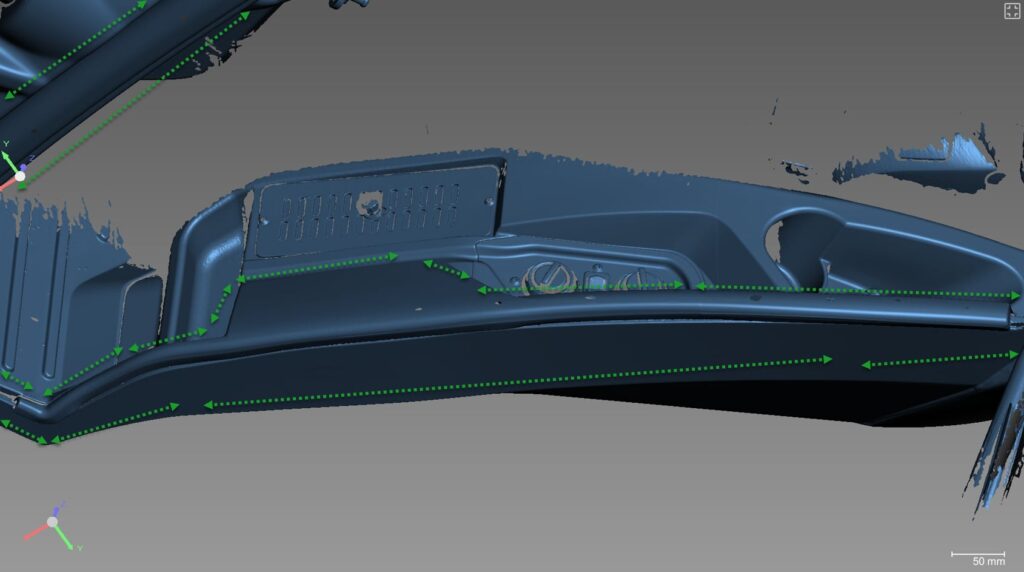

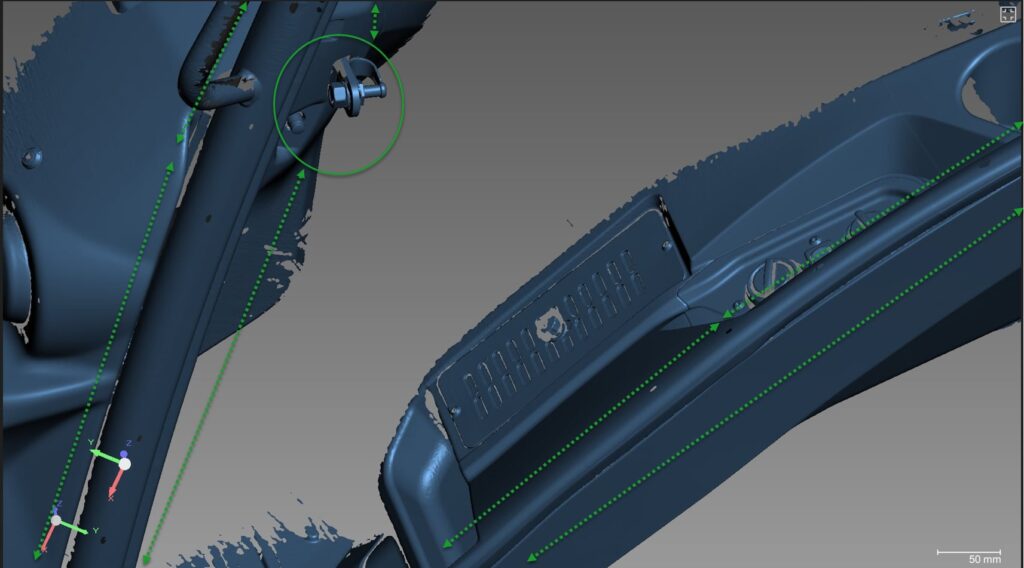

3D-skaneering
Skaneeringu eesmärk oli jäädvustada Avant 760 GT salongi ja ukseava tegelik geomeetria sellise detailsusega, et seda saaks kasutada edasisel modelleerimisel ja lisapaneelide projekteerimisel.
3D-skaneerimise resolutsioon
Skaneerimise resolutsioon valiti vastavalt projekti eesmärgile. Sobiv resolutsioon tagab piisava detailsuse projekteerimiseks ning aitab vältida liigset andmemahtu ja töötlusaega.
Töö teostus

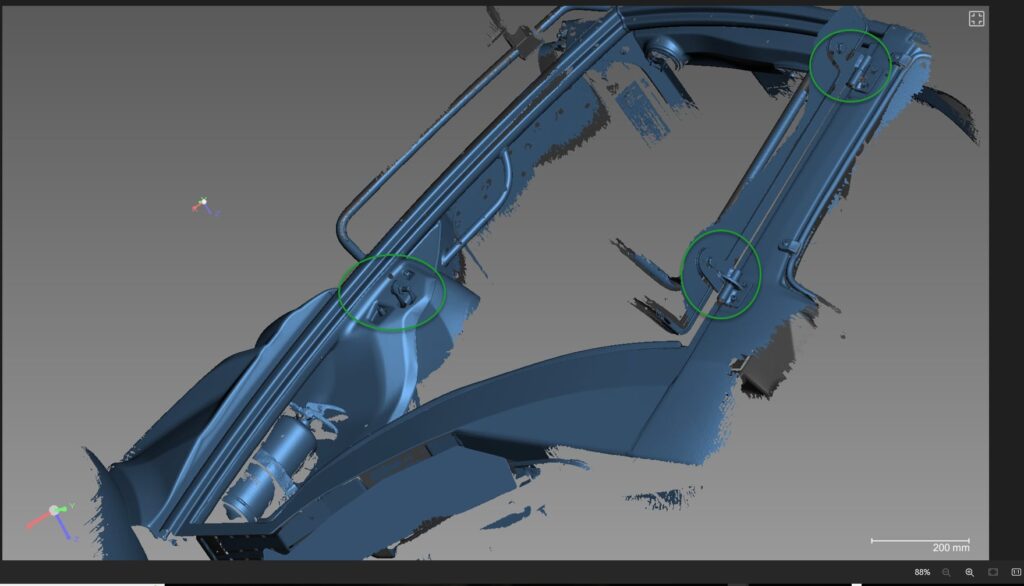

Traktori salong ja ukseava skaneeriti mitmest vaatest, et saada kätte lisapaneelide projekteerimiseks vajalik geomeetria.
Skaneeringu põhjal korrastati mõõdistusandmed ning loodi tolerantsis SOLID mudel, mida sai kasutada projekteerimise lähtealusena.

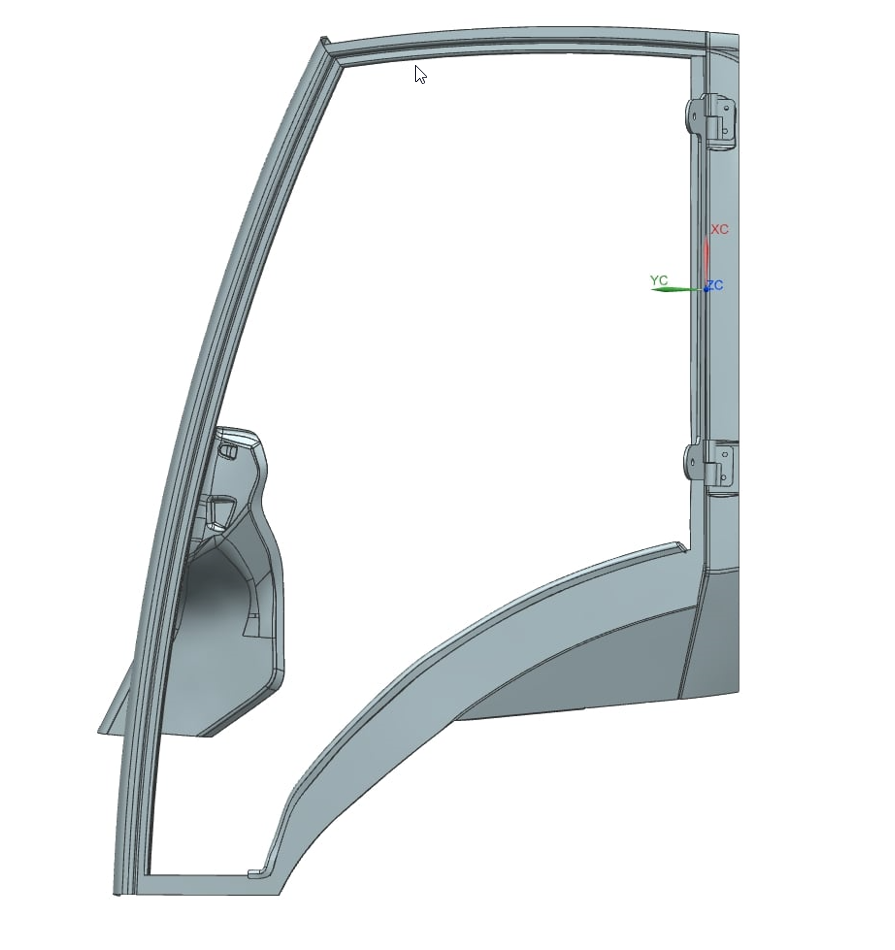

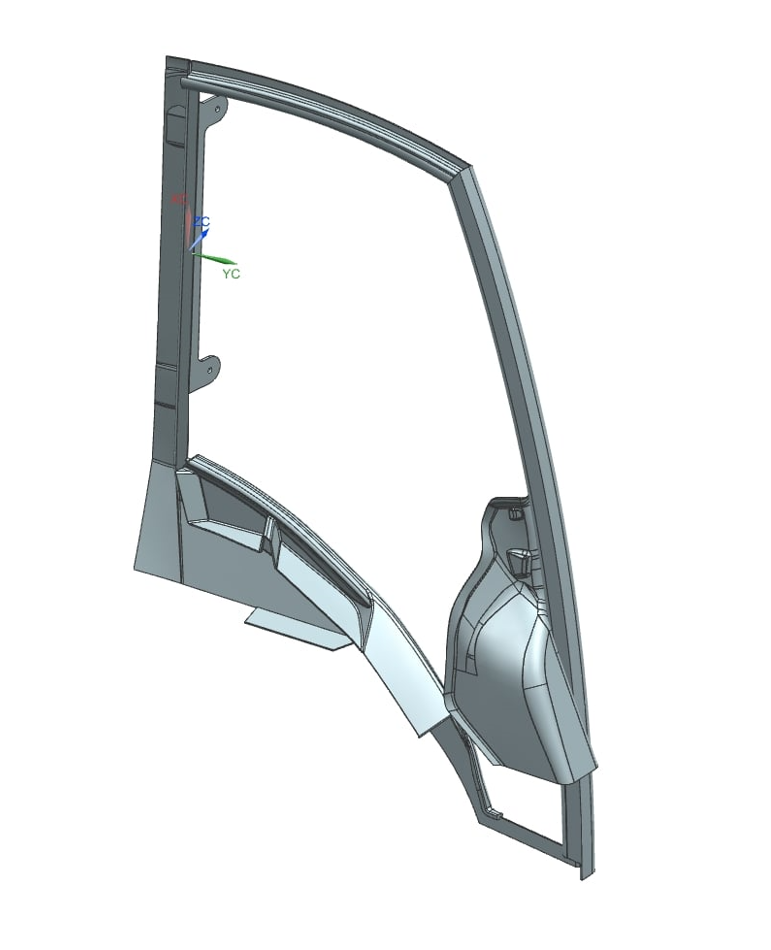

SOLID mudel
Skaneeringu põhjal loodi tolerantsis SOLID mudel, mida kasutati traktori salongi lisapaneelide projekteerimise alusena.
Täpsed mõõdistusandmed võimaldasid projekteerida uued detailid olemasoleva salongi tegelikku geomeetriat arvestades.
Projekti tulemus
Projekti tulemusena valmis traktori salongi täpne digitaalne SOLID mudel, mille põhjal sai projekteerida konkreetse töötaja vajadustele sobivad lisapaneelid.
Digitaalne mudel vähendas käsitsi mõõtmise vajadust ning võimaldas projekteerimist teostada olemasoleva salongi tegeliku geomeetria põhjal.
Kliendi kasu
Tööetapid
Avant 760 GT salong ja ukseava skaneeriti lisapaneelide projekteerimiseks vajaliku geomeetria saamiseks.
Skaneeringu põhjal saadud andmestik korrastati edasiseks modelleerimiseks.
Mõõdistusandmete põhjal loodi tolerantsis SOLID mudel projekteerimise alusena.
Valminud mudelit sai kasutada konkreetse töötaja vajadustele vastavate lisapaneelide projekteerimiseks.
Galerii

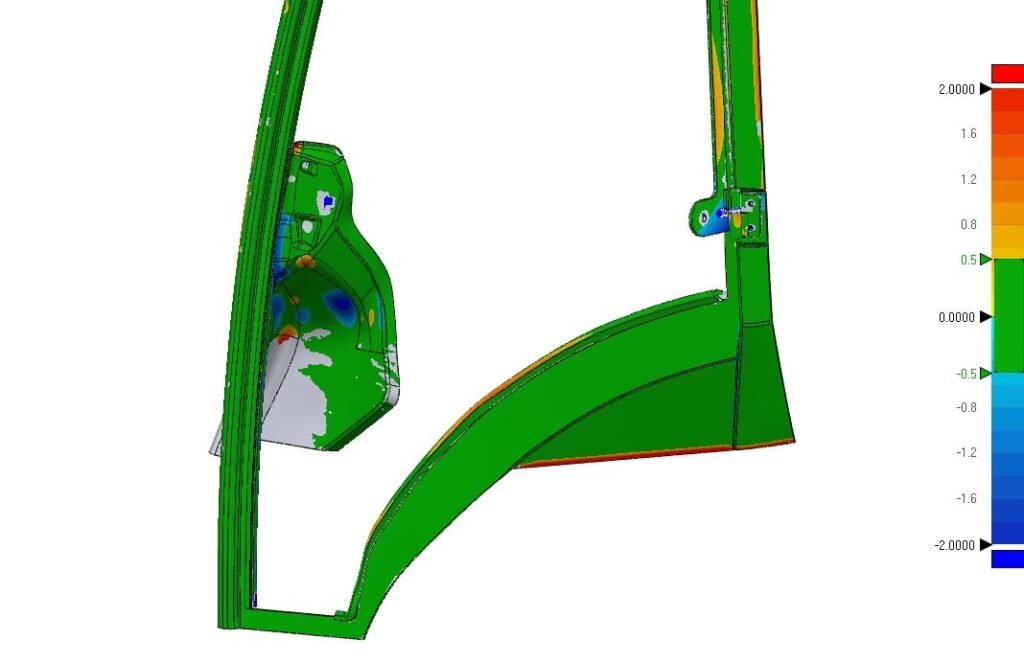

Avant projekti pildimaterjal järjestuses: esmalt 3D-skaneeringu vaated, seejärel SOLID mudelid ja tolerantsimudel.
