Kliendi eesmärk oli projekteerida olemasolevale keerdtrepile uued käsipuud ja piirded. Selleks oli vaja täpset digitaalset mudelit, mis kirjeldaks trepi tegelikku geomeetriat ning annaks projekteerimiseks usaldusväärsed lähteandmed.
Kliendil oli vaja projekteerida olemasolevale keerdtrepile uued käsipuud ja piirded, kuid selleks puudusid täpsed digitaalsed lähteandmed trepi tegeliku geomeetria kohta.
LahendusVertz 3D teostas keerdtrepi 3D-skaneerimise ning lõi punktipilve, mesh mudeli ja SOLID mudeli, mida klient sai kasutada edasisel projekteerimisel.
TulemusKliendile anti üle täpsed projekteerimise lähteandmed, mille põhjal oli võimalik käsipuude ja piirete lahendust kavandada olemasoleva trepi tegelikku geomeetriat arvestades.
Projekti kirjeldus
Kliendi eesmärk oli projekteerida olemasolevale keerdtrepile uued käsipuud ja piirded. Selleks oli vaja täpset digitaalset mudelit, mis kirjeldaks trepi tegelikku kuju, kõrgusi ja geomeetriat.
Vertz 3D teostas keerdtrepi 3D-skaneerimise ning lõi skaneeringu põhjal punktipilve, mesh mudeli ja SOLID mudeli. Need andsid kliendile projekteerimise lähteandmed, mida sai kasutada käsipuude ja piirete lahenduse kavandamisel.
Miks see oli vajalik?
Arhitekti joonised kirjeldavad kavandatud lahendust, kuid valmis ehitatud trepp ei pruugi millimeetri täpsusega joonistele vastata. Ehitamise käigus tekivad alati väikesed kõrvalekalded, mis võivad piirete ja käsipuude sobivust otseselt mõjutada.
Kui piirded projekteerida ainult algsete jooniste põhjal, võivad painutatud ja lõigatud detailid objektil mitte sobituda. 3D-skaneerimine andis olemasoleva trepi tegeliku geomeetria, mille põhjal sai piirded kavandada reaalse olukorra järgi.
Töö teostus

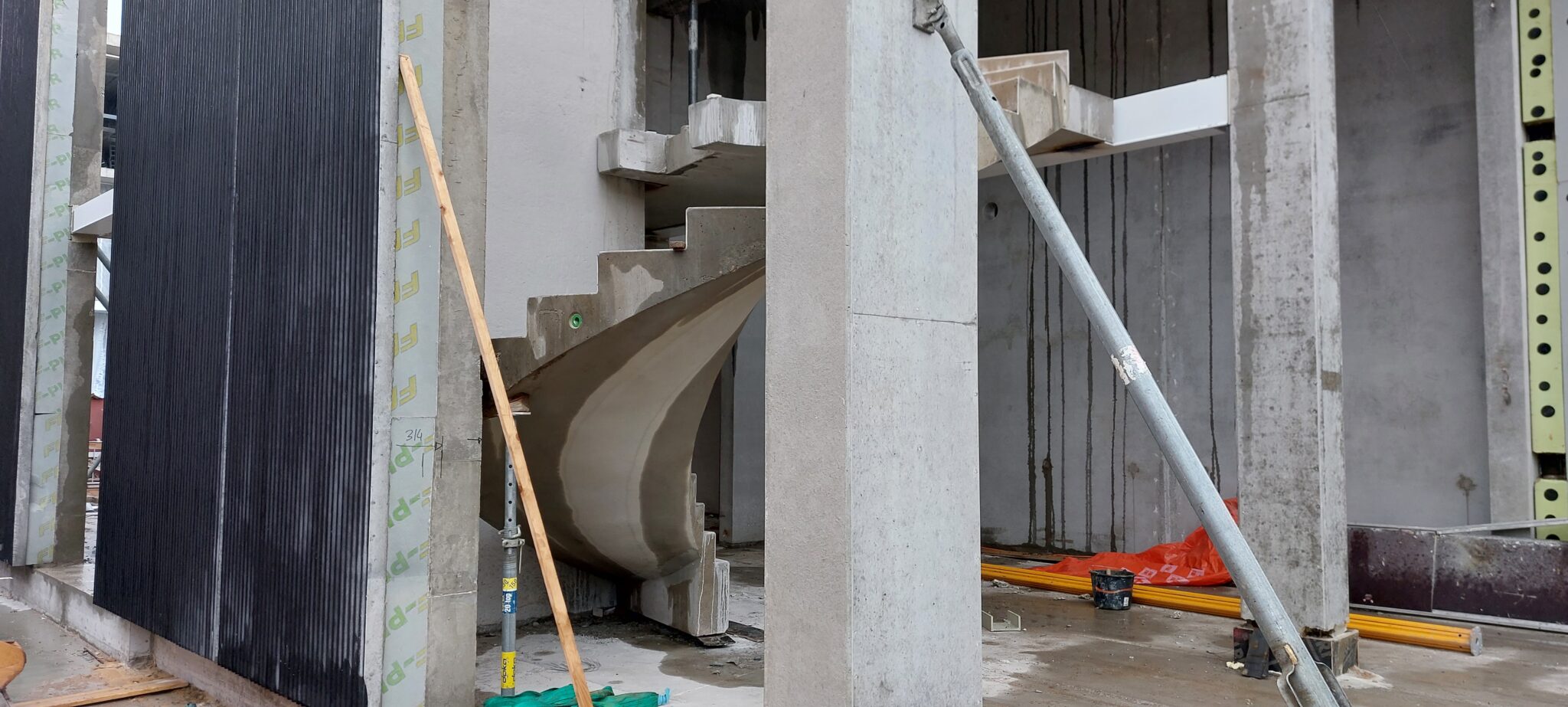

01 / Olemasolev trepp
Töö lähtepunkt oli olemasolev keerdtrepp, millele klient soovis projekteerida uued käsipuud ja piirded. Täpne geomeetria oli vajalik selleks, et edasine projekteerimine saaks lähtuda tegelikust olukorrast.

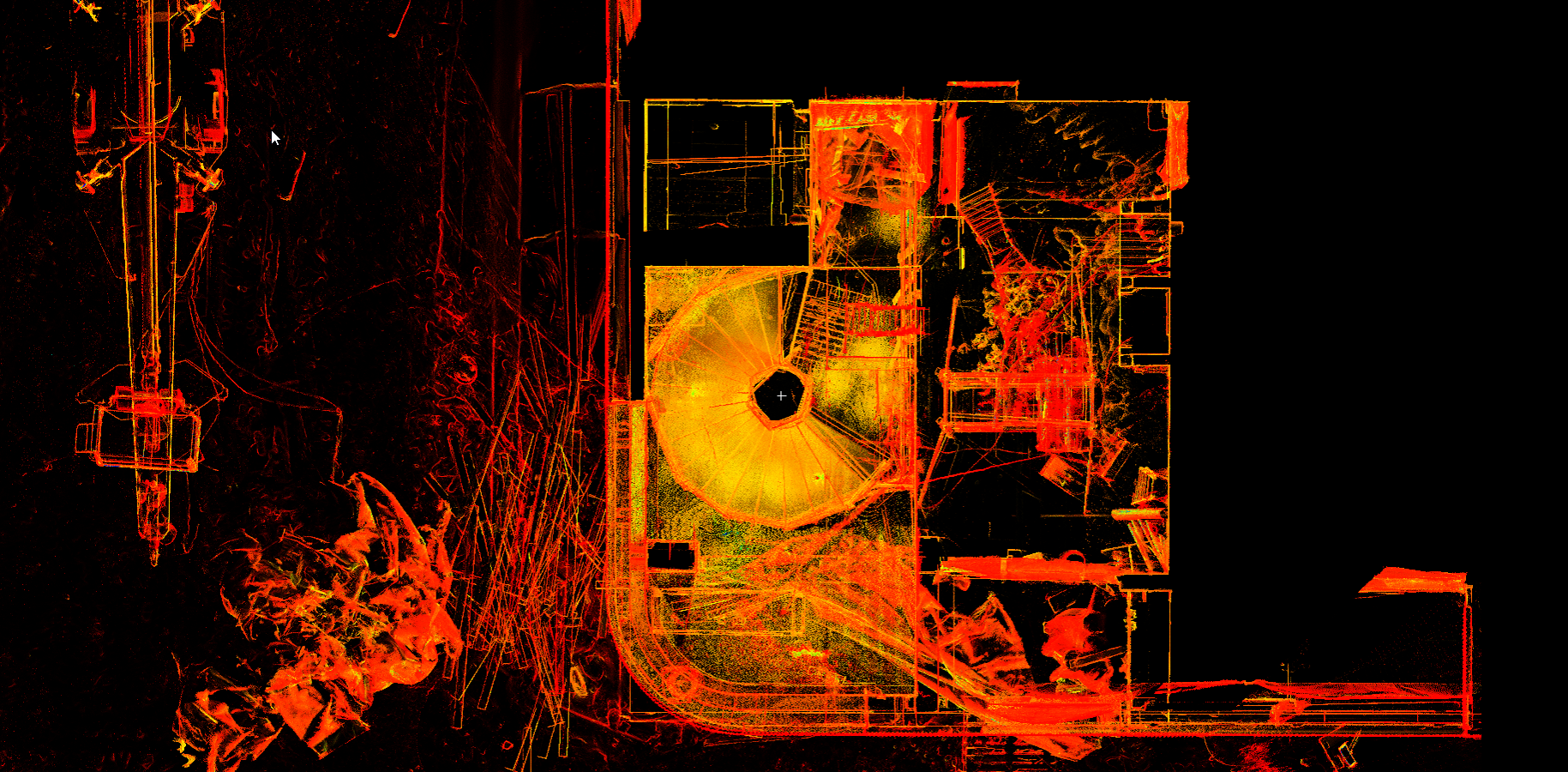

02 / Punktipilv
3D-skaneerimise tulemusena loodi keerdtrepist täpne punktipilv. Punktipilv kirjeldab trepi tegelikku ruumilist geomeetriat ning oli aluseks edasisele mudeldamisele.

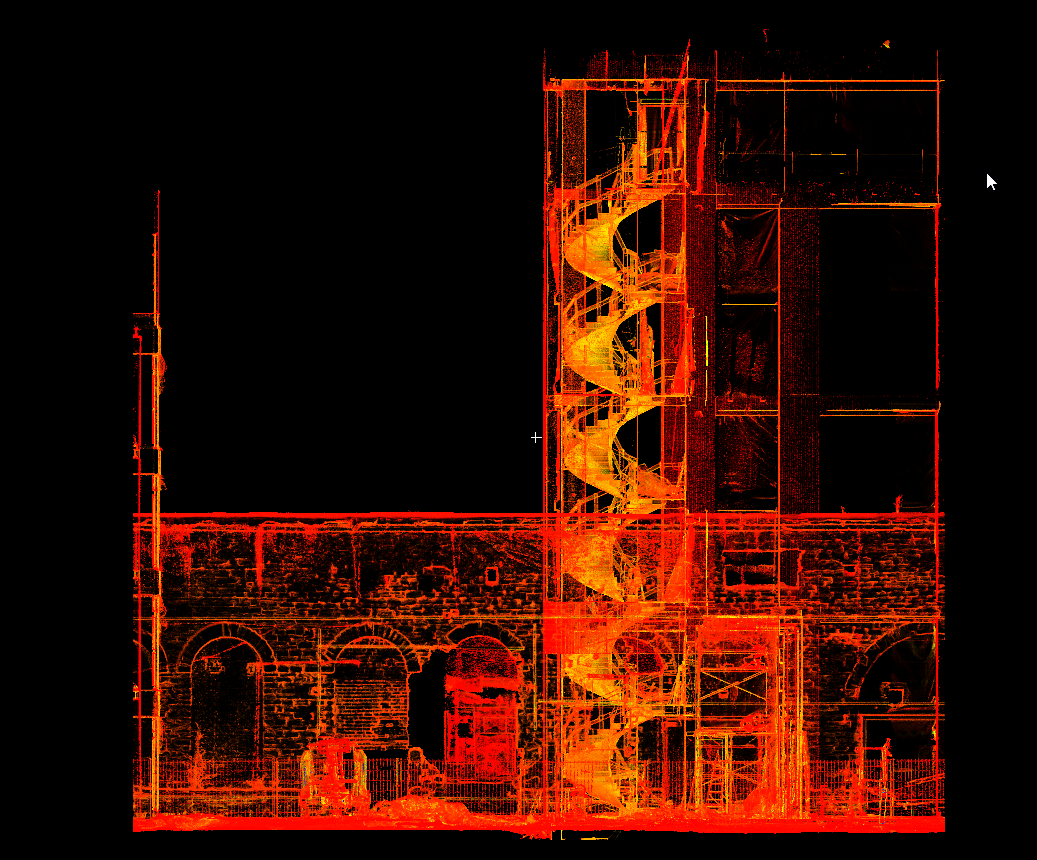

Punktipilv näitab trepi tegelikku geomeetriat külgvaates.

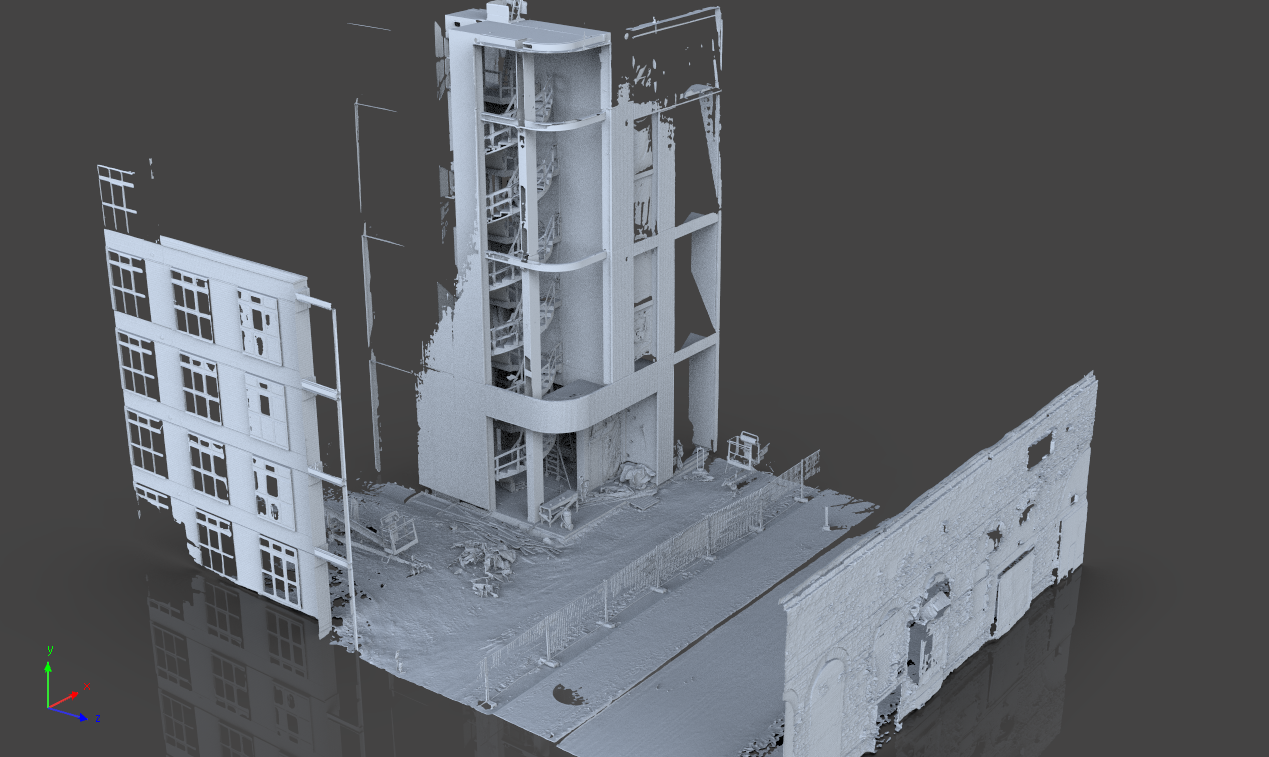

Punktipilv annab ruumilise aluse edasiseks modelleerimiseks.

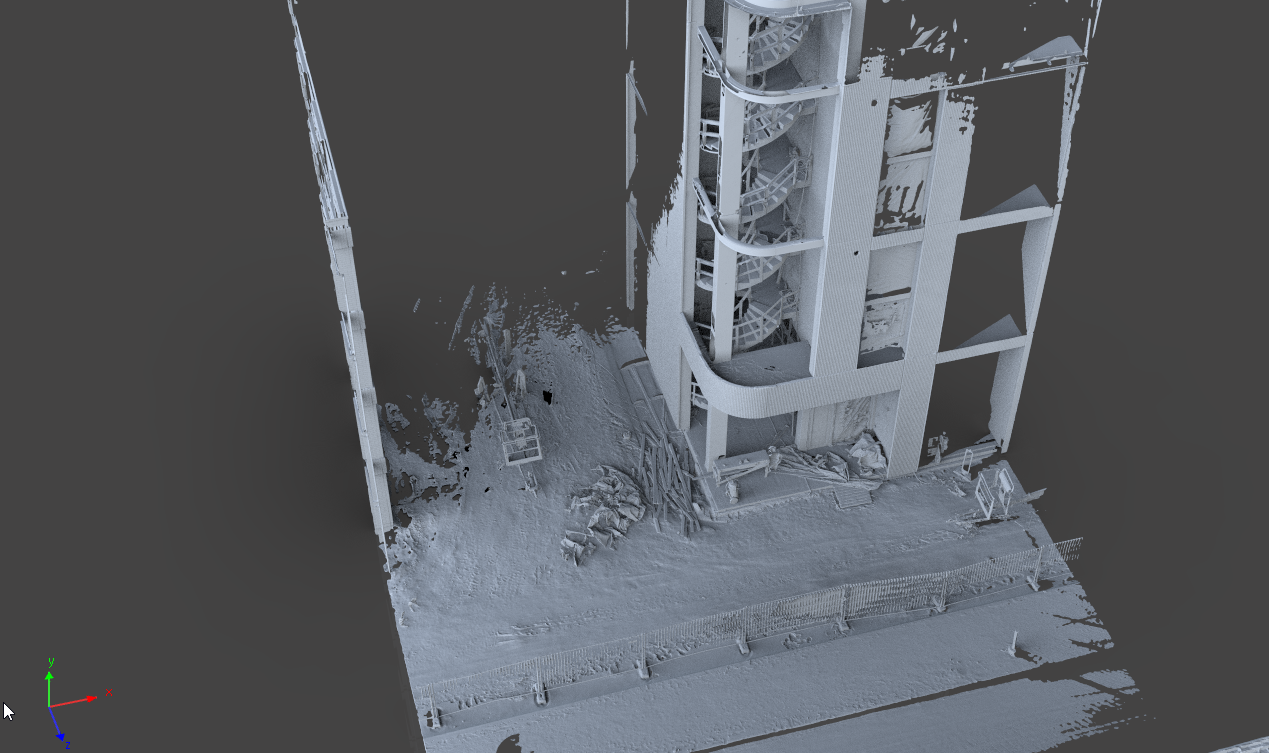

03 / Mesh mudel
Punktipilve põhjal loodi mesh mudel, mis aitab kontrollida skaneeritud pinna geomeetriat ja valmistada ette edasist modelleerimist.

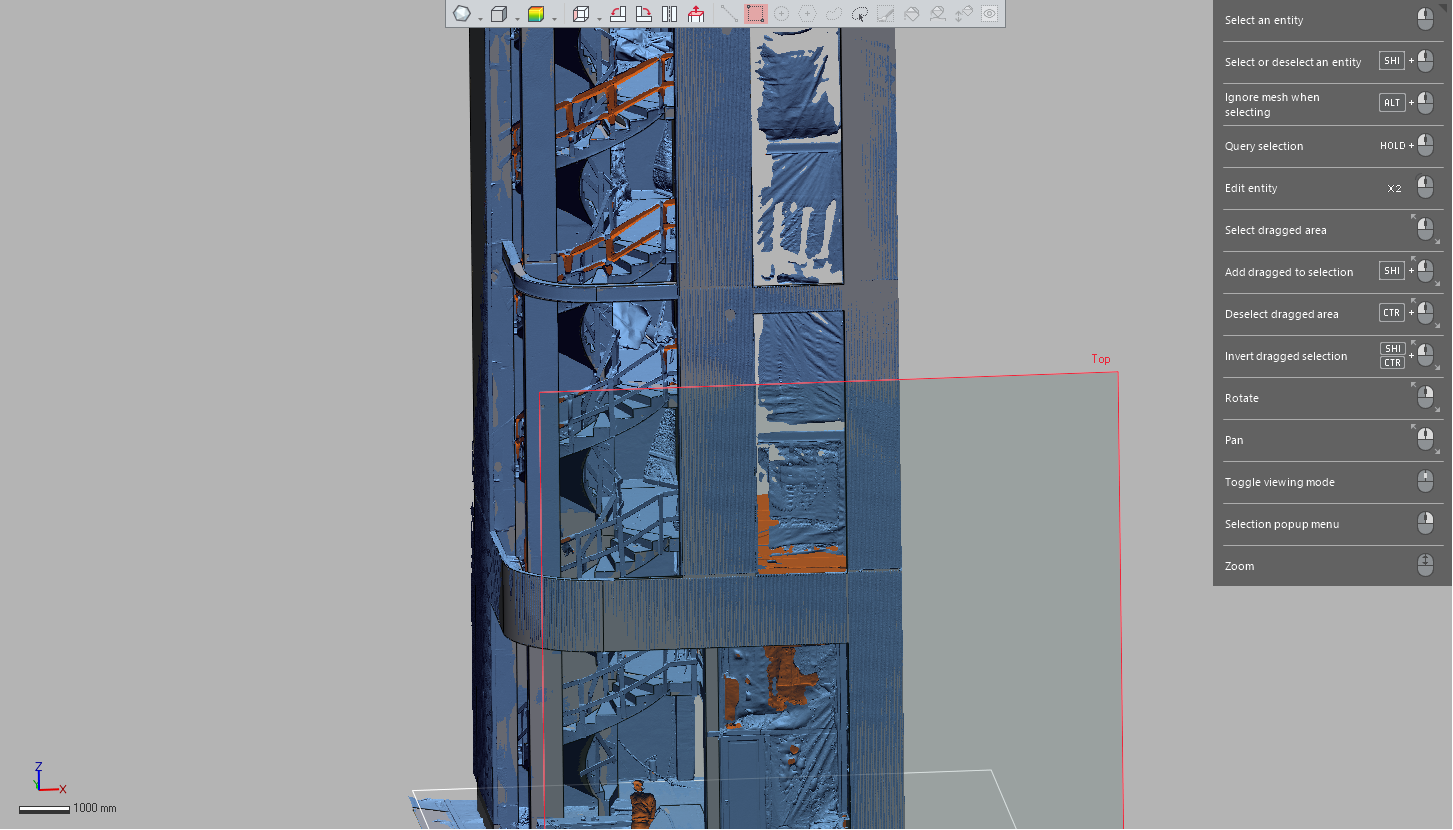

04 / SOLID mudel
SOLID mudel andis kliendile parema aluse käsipuude ja piirete kavandamiseks ning olemasoleva trepi tegeliku geomeetria arvestamiseks edasises projekteerimises.
Tehniline mudel projekteerimise lähteandmeteks.
Projekti tulemus
Projekti tulemusena sai klient olemasolevast keerdtrepist täpse digitaalse andmestiku, mis sisaldas punktipilve, mesh mudelit ja SOLID mudelit.
Need andmed võimaldasid edasist projekteerimist teha trepi tegeliku geomeetria põhjal ning vähendasid vajadust korduvate käsitsi mõõtmiste järele objektil.
Kliendi kasu
Galerii
Vaated keerdtrepist, punktipilvest, mesh mudelist ja SOLID mudelist.

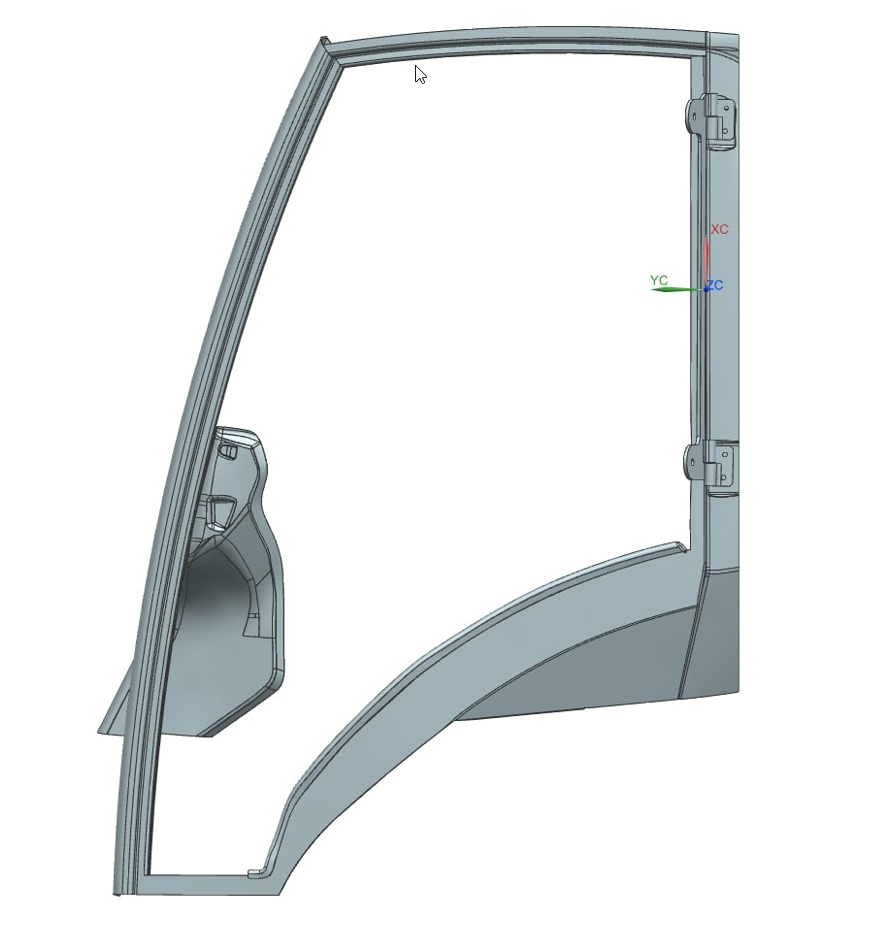

01Traktori salongi ja ukseava 3D-skaneerimine lisapaneelide projekteerimise lähteandmeteks.
02Kajaki kere 3D-skaneerimine ja tolerantsis SOLID mudeli loomine vormide valmistamiseks.
03Olemasoleva mootori osa 3D-skaneerimine ja STL mudeli loomine SOLID mudeli alusena.
Projekteerimise lähteandmed
3D-skaneerimine võimaldab olemasoleva objekti tegeliku geomeetria digitaliseerida ning luua punktipilve, mesh mudeli või SOLID mudeli, mida saab kasutada projekteerimise, kontrolli ja edasise modelleerimise alusena.
