Kliendi eesmärk oli kontrollida, kas laeva lifti talad ja siinid on ehitatud projekteeritud geomeetria järgi. Vertz 3D teostas liftisiinide ja talade 3D-skaneerimise ning koostas mõõdistusraportid, mis näitasid geomeetrilisi kõrvalekaldeid ja nihkeid.
Kliendil oli vaja kontrollida, kas lifti talad ja siinid on ehitatud õige geomeetriaga enne lifti paigaldamist.
LahendusVertz 3D teostas liftisiinide ja talade 3D-skaneerimise ning mõõdistas nende tegeliku geomeetria.
TulemusKoostati mõõdistusraportid, mis näitasid nihkeid ja geomeetrilisi kõrvalekaldeid ning andsid kliendile ülevaate tegelikust olukorrast.
Projekti kirjeldus
Kliendi eesmärk oli kontrollida, kas laeva lifti talad ja siinid on ehitatud vastavalt projekteeritud geomeetriale.
Lifti rattad liiguvad hiljem mööda neid siinisid ning seetõttu oli oluline välja selgitada võimalikud geomeetrilised kõrvalekalded enne järgmisi ehitusetappe.
Vertz 3D teostas liftisiinide ja talade 3D-skaneerimise ning koostas mõõdistusraportid, mis näitasid tegelikku geomeetriat ja võimalikke nihkeid.
Miks see oli vajalik?
Kui liftisiinid või talad ei vasta projekteeritud geomeetriale, võivad hiljem tekkida probleemid lifti paigaldamisel ja liikumisel.
3D-skaneerimine võimaldas mõõta kogu konstruktsiooni geomeetria ning koostada raportid, mille põhjal sai hinnata tegelikku olukorda enne järgmisi tööetappe.
Töö sisu
Projekti tulemus
Projekti tulemusena valmisid mõõdistusraportid, mis näitasid liftisiinide ja talade tegelikku geomeetriat ning võimalikke nihkeid võrreldes projekteeritud asendiga.
Kliendi kasu
Galerii

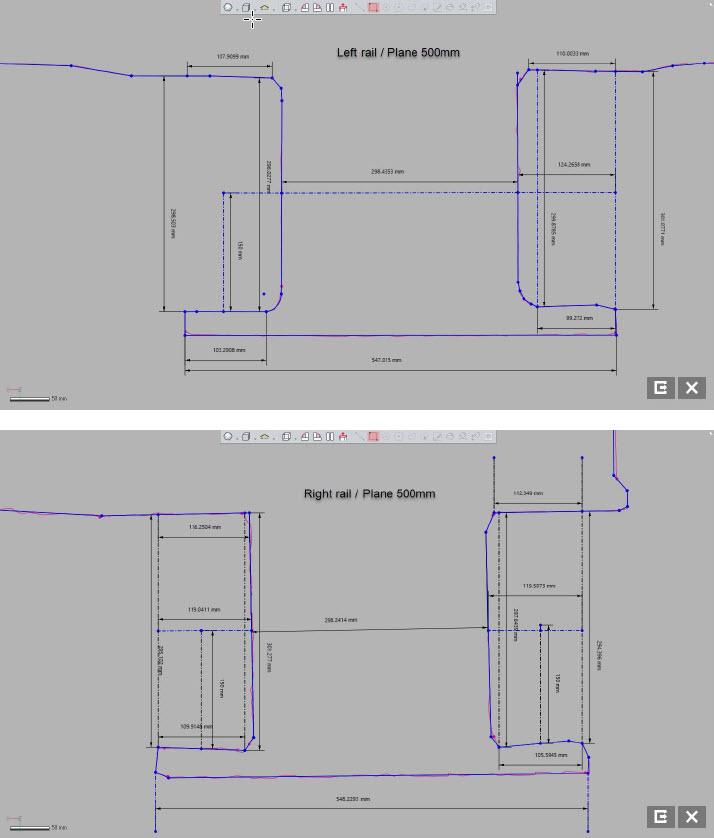

Galerii sisaldab liftisiinide ja talade 3D-skaneerimise materjali, punktipilve ning geomeetriliste kõrvalekallete raportite pilte.
