Kliendi eesmärk oli taastoota olemasolevad lumeraudsed, mille originaaljoonised puudusid. Kuna samaaegselt projekteeriti uut rongi, oli vaja olemasolevad lumeraudsed täpselt digitaliseerida, et neid saaks uue raamiga sobitada. Vertz 3D teostas lumeraudade 3D-skaneerimise ning kliendile anti üle triangulated mesh mudel STL formaadis.
Originaaljoonised puudusid ning olemasolevad lumeraudsed tuli taastoota ja sobitada uue rongi raamiga.
LahendusVertz 3D teostas lumeraudade 3D-skaneerimise ning lõi triangulated mesh mudeli STL formaadis.
TulemusKlient sai täpsed digitaalsed lähteandmed, mida kasutati lumeraudade taastootmisel ja uue rongi projekteerimisel.
Projekti kirjeldus
Kliendi eesmärk oli taastoota olemasolevad lumeraudsed, mille originaaljoonised puudusid. Kuna samaaegselt projekteeriti uut rongi, tuli olemasolevad lumeraudsed täpselt digitaliseerida, et neid saaks kasutada uue konstruktsiooni projekteerimisel.
Vertz 3D teostas lumeraudade 3D-skaneerimise ning lõi triangulated mesh mudeli STL formaadis. Sellest piisas kliendi edasiste projekteerimis- ja tootmistööde jaoks.
Miks see oli vajalik?
Olemasolevate lumeraudade projekteerimisjoonised ei olnud enam kättesaadavad. Selle tõttu oli vajalik olemasolevad detailid täpselt digitaliseerida.
3D-skaneerimine võimaldas saada täpsed mõõdistusandmed, mida sai kasutada lumeraudade taastootmiseks ning nende sobitamiseks uue rongi raamiga.
Töö sisu
Projekti tulemus
Projekti tulemusena valmis lumeraudadest täpne triangulated mesh mudel STL formaadis.
See võimaldas kliendil kasutada olemasolevate detailide tegelikku geomeetriat taastootmisel ning uue rongi projekteerimisel.
Kliendi kasu
Tööetapid
Detailid tuli taastoota olukorras, kus originaaljoonised puudusid.
Vertz 3D mõõdistas lumeraudade tegeliku geomeetria 3D-skaneerimisega.
Skaneeringu põhjal loodi pinnamudel, mis kirjeldab olemasolevate detailide kuju.
Kliendile anti üle STL formaadis mudel taastootmise ja projekteerimise lähteandmeteks.
Galerii

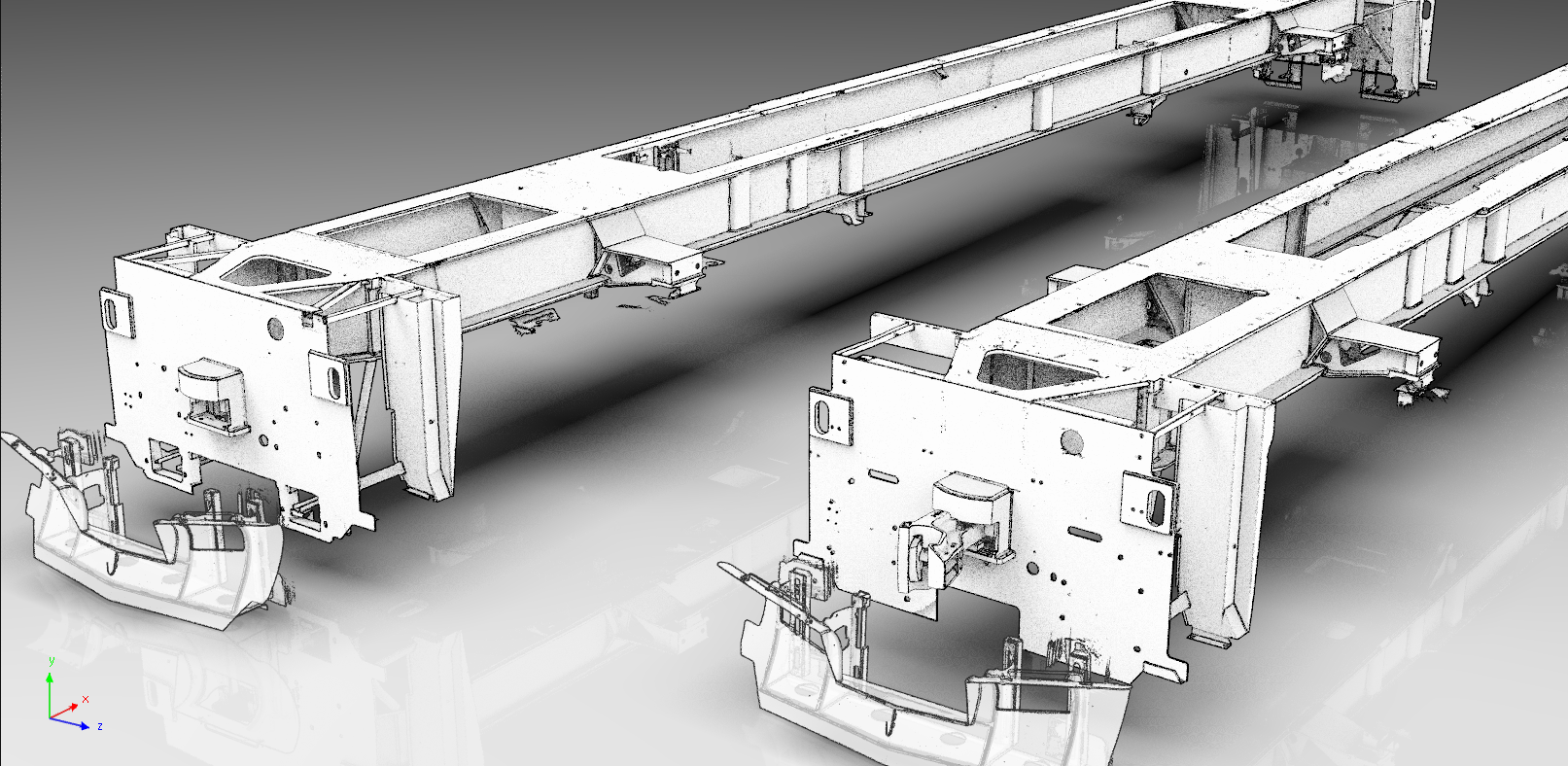

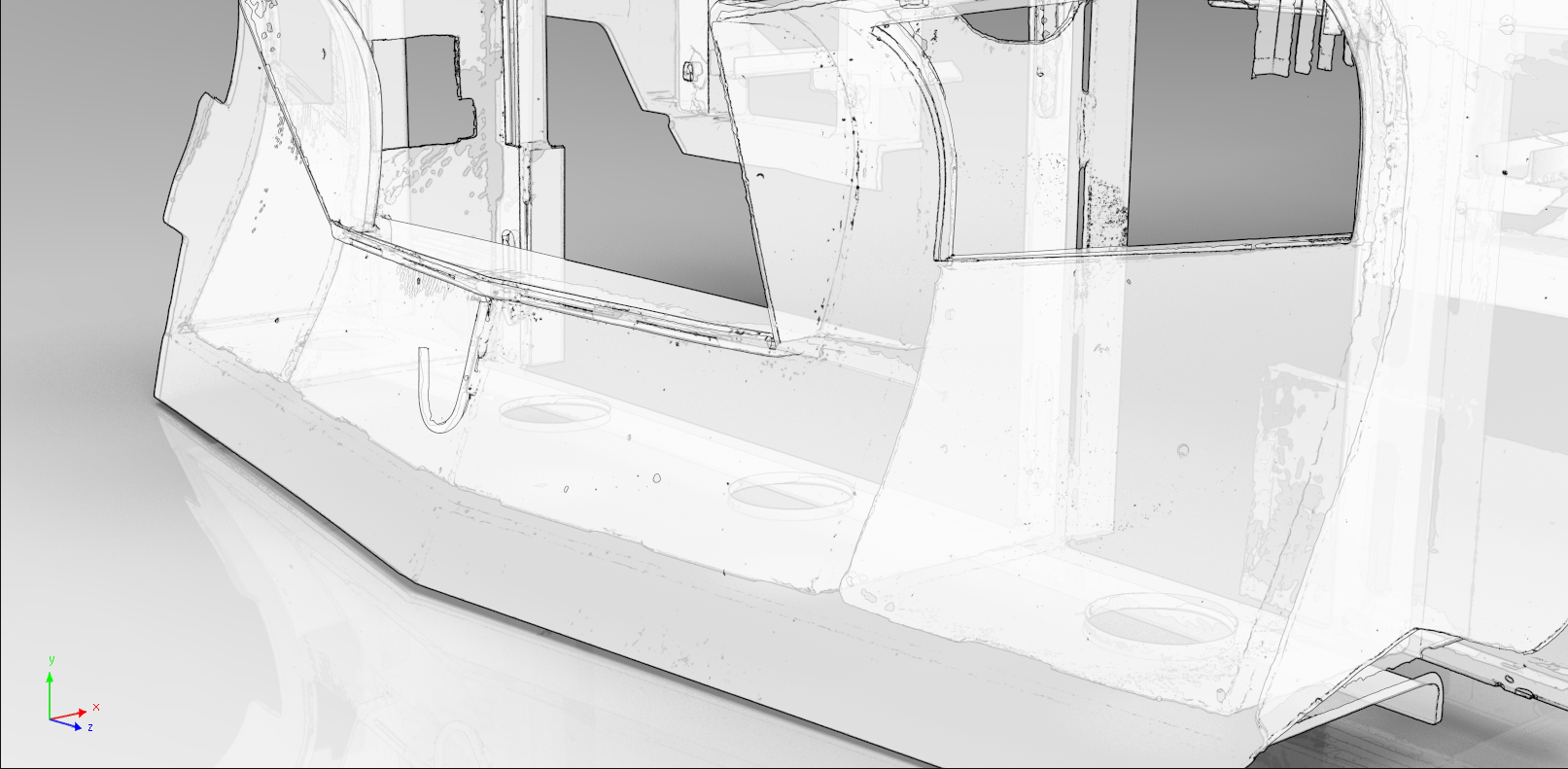

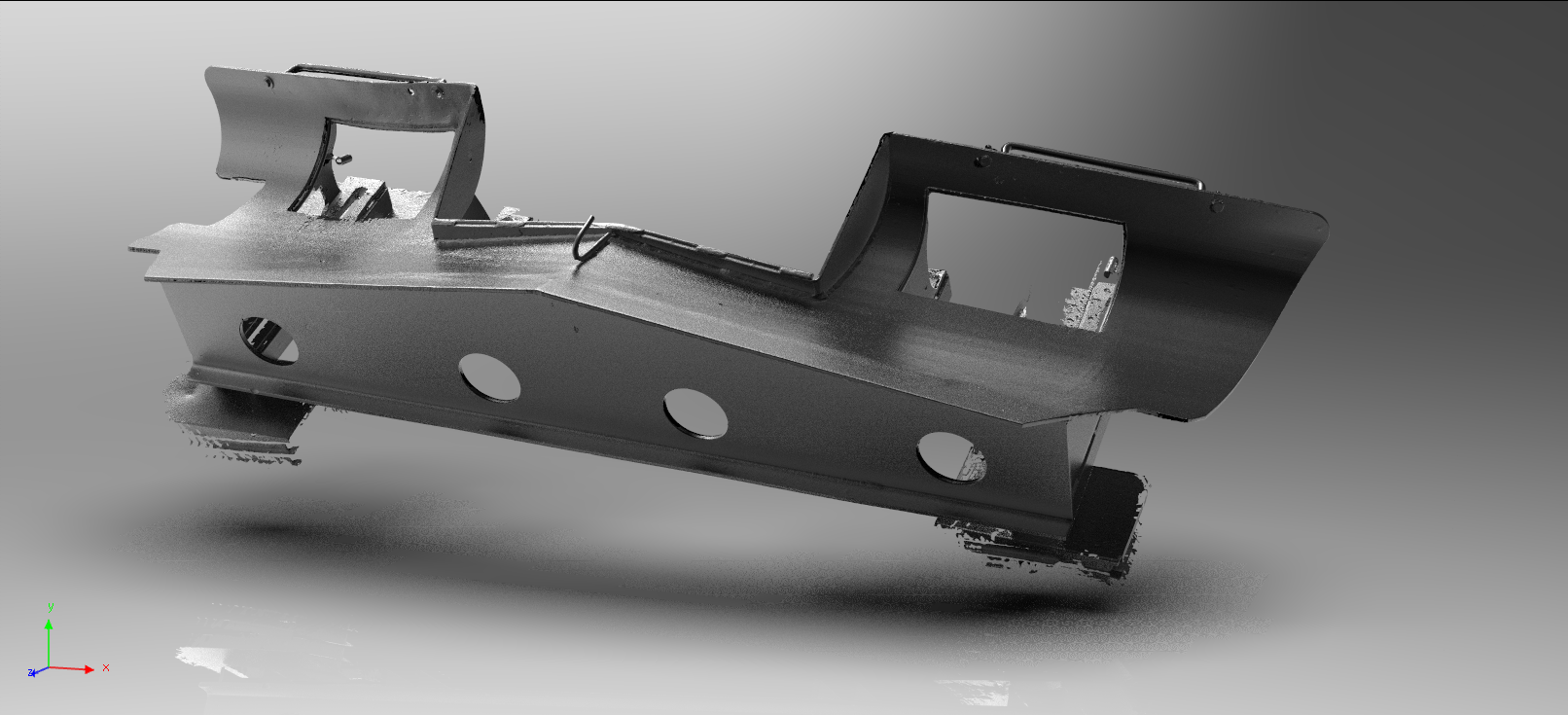

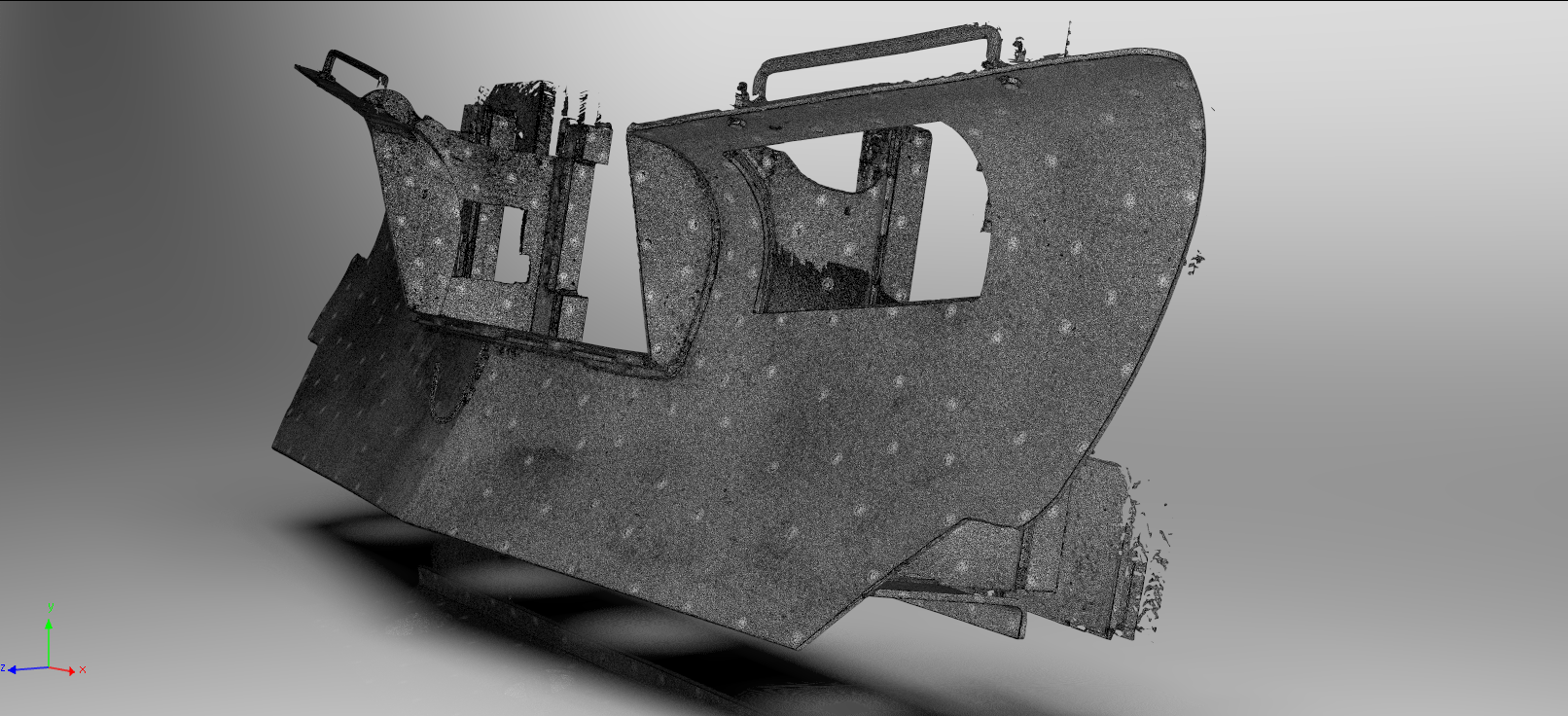

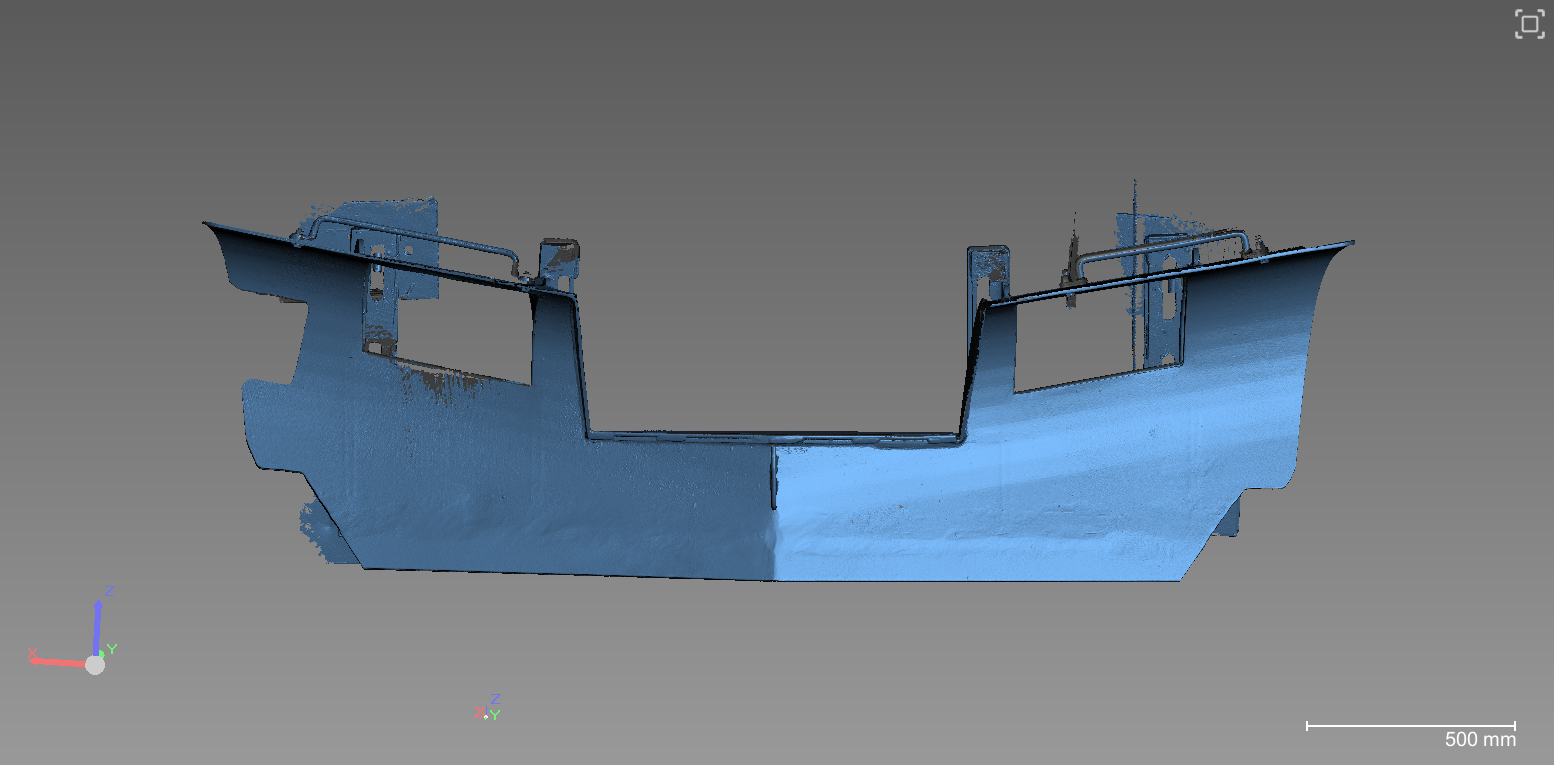

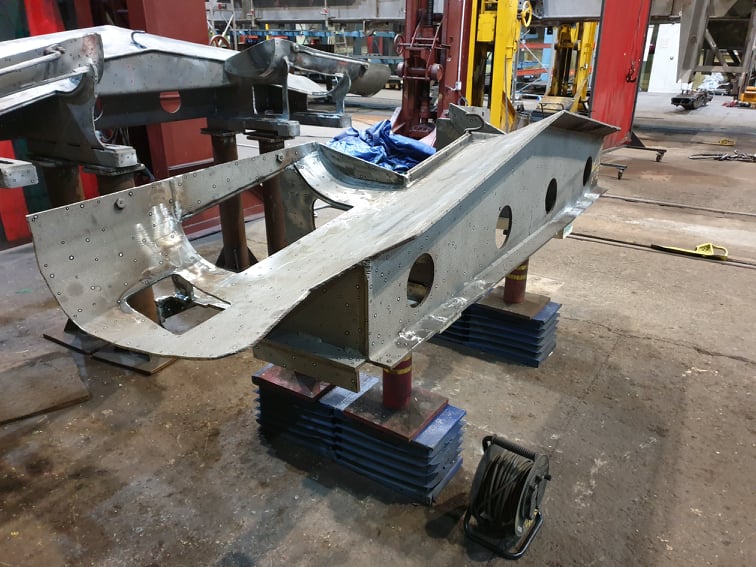

Vaated olemasolevatest lumeraudadest, 3D-skaneeringu andmetest ja STL mudeli loomise alusmaterjalist.
